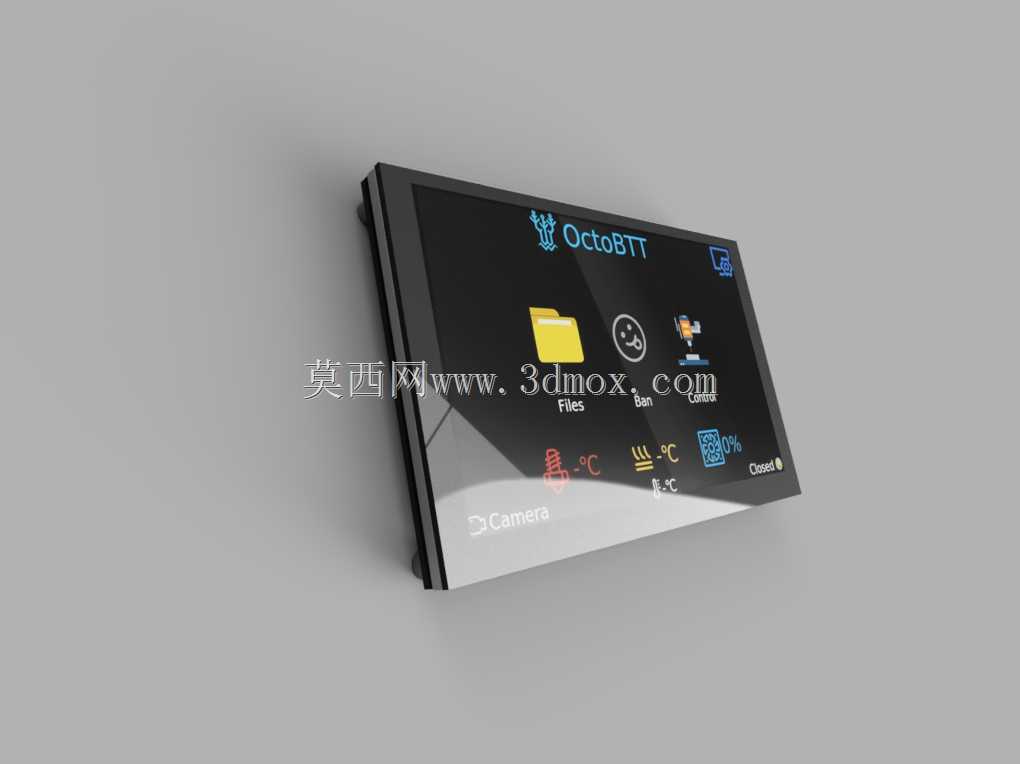

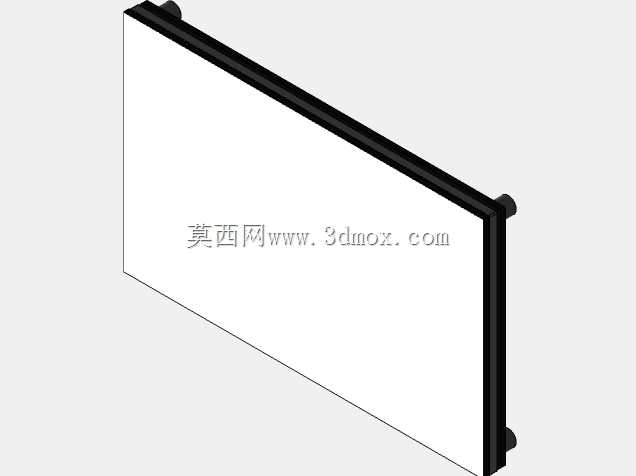

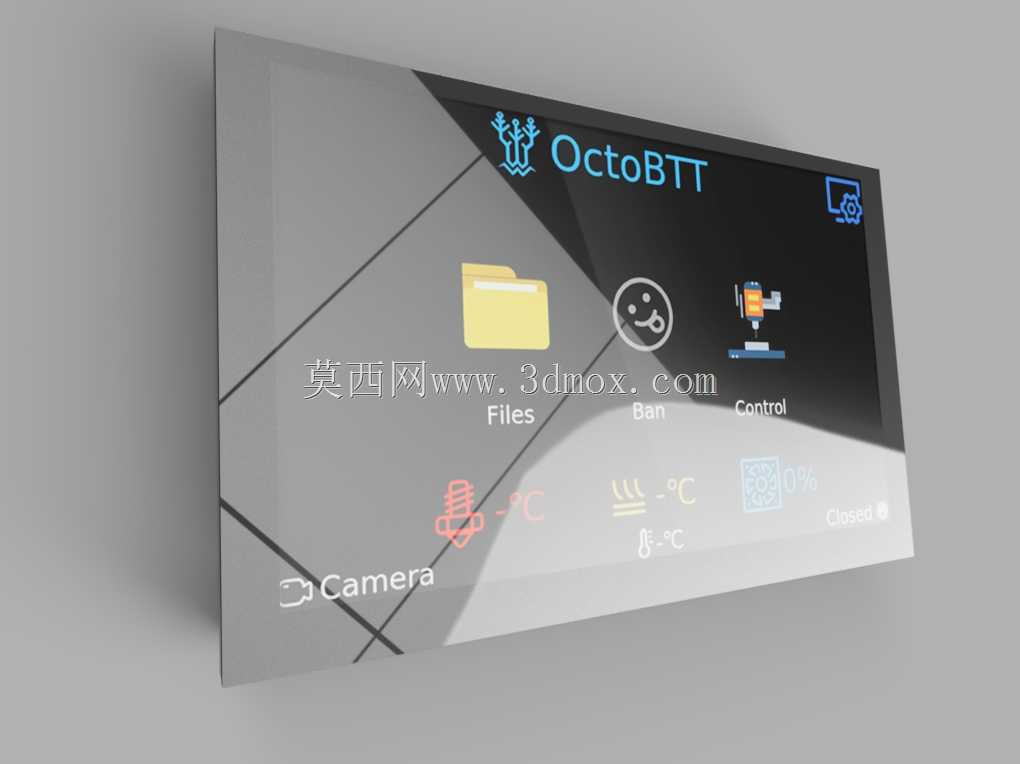

Bigtreetech BTT Pi TFT50 V2.0触控显示屏结构

　　在桌面级FDM 3D打印机的操控端改造场景里，这款5英寸触控屏是不少DIY玩家和小型设备厂商做本地化操控升级的常用选型，区别于传统的旋钮加单色屏的操控方案，它能直接提供可视化的参数调整、打印进度预览、温度曲线实时查看的交互入口，不用全程依赖上位机或者网页端操控，在设备脱机运行的场景下实用性很强。从结构设计的角度看，这款屏幕的整体外框采用窄边硬质塑料包裹设计，屏幕显示区域的有效可视对角线尺寸为5英寸，长宽方向的安装孔位分布在屏幕背部的四个边角位置，孔位间距匹配主流的Bigtreetech主控板安装标准，同时也兼容树莓派系列开发板的外接显示拓展安装需求，安装时不需要额外做转接板的二次加工，直接用M3规格的螺丝就能完成固定，

　　屏幕侧边的排线接口做了内凹式设计，避免排线外凸占用额外的安装空间，也能减少设备移动过程中排线被剐蹭脱落的风险。实际使用过程中，这款屏幕的触控层覆盖在显示面板上方，和面板之间做了全贴合处理，不会出现普通框贴合屏幕容易进灰、触控响应延迟的问题，屏幕的背部预留了统一的排线走线路径，走线槽的深度刚好能容纳FFC软排线的弯折半径，不会因为排线过度弯折导致信号传输中断。从设计思路上看，这款屏幕没有做多余的外置实体按键，所有操控功能都集成在触控交互系统里，外框的边缘做了小角度的倒角处理，安装在设备面板上的时候，和面板的贴合缝隙能控制在0.2mm以内，不会出现突兀的凸起或者缝隙过大积灰的问题。屏幕的安装边界尺寸需要在做设备面板开孔的时候重点留意，

　　整体外框的长宽尺寸比显示区域单边宽出8mm左右，开孔时要按照外框的实际尺寸做沉台设计，沉台深度刚好和外框的厚度匹配，安装完成后屏幕表面能和设备外表面保持齐平，既方便日常触控操作，也不会因为屏幕突出在外被意外磕碰损坏。在3D打印机的实际运行场景里，这款屏幕能实时反馈热端、热床的实时温度，打印过程中的Z轴高度、打印速度、挤出流量这些核心参数，操作人员不需要凑近设备查看细小的单色屏字符，直接在触控界面上点选就能完成参数调整，甚至能直接在屏幕上选择存储在SD卡或者外接存储里的打印文件，启动打印任务，对于放在车间或者工作室公共区域的共享3D打印设备来说，这种本地化的触控交互能大幅降低设备的操作门槛，新用户不需要提前学习上位机的连接操作，

　　直接通过屏幕就能完成基础的打印操作。结构设计上，屏幕的背部金属散热片和显示驱动板做了一体化固定，驱动板上的接口位置都做了防呆设计，插接线材的时候不会出现插反烧坏元件的问题，屏幕的整体厚度控制在12mm以内，就算是安装在紧凑型的桌面3D打印机上，也不会占用过多的机身内部空间，不会和X轴的运动导轨、挤出机的运动路径产生干涉。做设备结构设计的时候，要提前预留好屏幕排线的弯曲空间，排线从屏幕背部引出后，要沿着机身的立柱位置走线，用线卡固定在机身框架上，避免排线随着打印平台的运动来回晃动，长期磨损导致线芯断裂。另外这款屏幕的安装孔位是对称设计的，支持横装和竖装两种安装方式，设计设备外壳的时候，可以根据整机的外观造型选择合适的安装方向，横装的时候更符合大多数用户的操作视觉习惯，竖装的时候则能在有限的面板宽度下容纳更多的纵向参数显示内容，适配不同结构的3D打印机外观设计需求。在做三维建模的时候，要准确还原屏幕外框的倒角弧度、安装孔的沉头深度、接口的内凹尺寸，这些细节如果建模出现偏差，后期做外壳打样的时候就会出现屏幕装不进去、接口被外壳挡住、螺丝拧不到位的问题，尤其是屏幕显示区域的黑边宽度，建模时要按照实际尺寸做准确的预留，不然外壳的开孔就会挡住显示区域，影响实际的显示效果。
