3D打印机用MOSFET功率扩展板结构

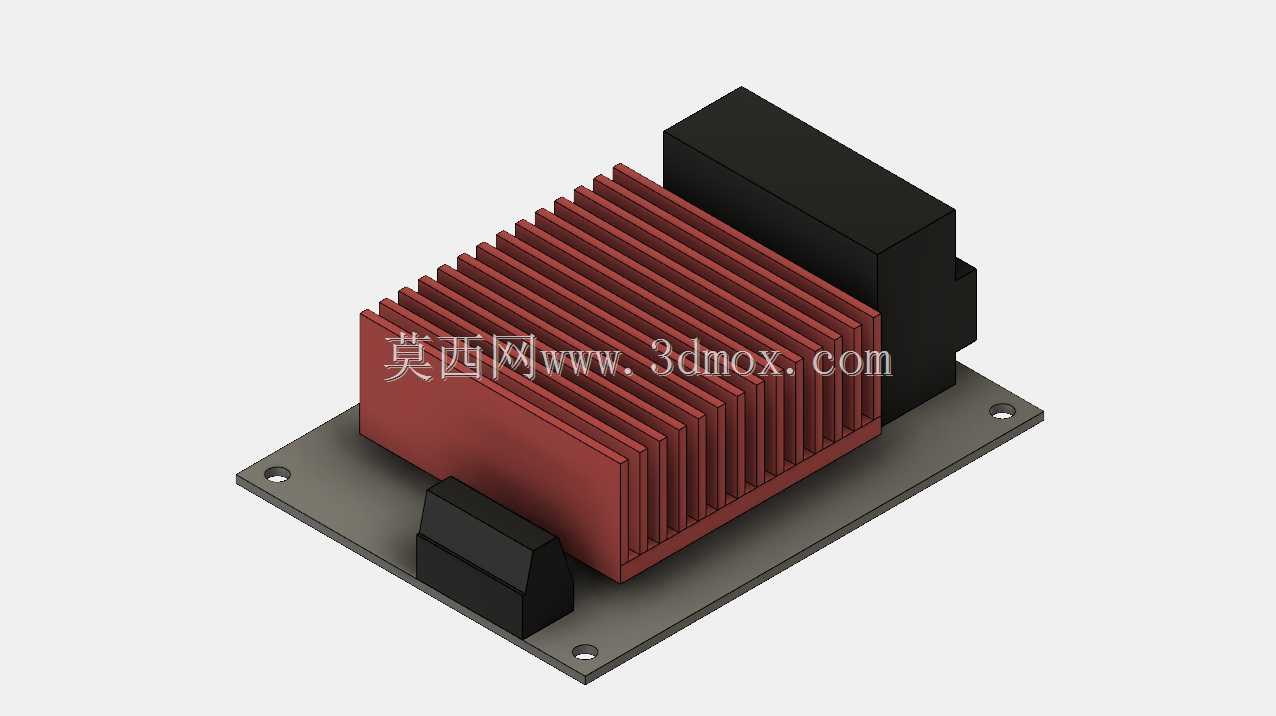

　　在桌面级FDM3D打印机的改装与自制场景中，热端与热床的加热功率负载往往超出主控板自带MOS管的承载上限，长时间大电流工作容易出现主控板过热、MOS管烧毁甚至线路起火的隐患，这类外置MOSFET功率扩展模块就是为分担主控板负载、提升大电流加热回路可靠性而设计的配套部件。从结构上看，该模块核心为一块金属安装底板，四角预留了标准安装孔位，孔位间距适配常见的3D打印机铝型材框架安装尺寸，安装时可直接通过M3螺丝固定在型材槽内或者设备电控仓的预留安装位，不需要额外设计复杂的转接支架，能大幅降低改装时的结构适配工作量。底板上方核心发热区域覆盖了一整块挤压铝型材散热鳍片，鳍片采用平行直齿结构，齿间距预留了足够的空气流通间隙，

　　既可以依靠自然对流带走MOS管工作时产生的热量，也可以根据实际负载情况在鳍片侧面加装小型轴流风扇实现强制风冷，满足不同功率热床、不同工作环境温度下的散热需求。散热鳍片旁侧布置了黑色的绝缘塑壳结构，内部封装功率MOS管、接线端子与状态指示电路，塑壳与散热鳍片、金属底板之间预留了绝缘间隙，避免高压大电流回路与金属安装件之间出现短路风险，接线端的塑壳导向结构能引导用户快速区分电源输入、加热负载、信号控制三类接线的接入位置，减少改装时的接线错误概率。设计这类模块的三维结构时，首先要确认核心功率器件的安装公差，保证MOS管的散热面与铝制散热鳍片底面完全贴合，中间预留导热硅脂的填充间隙，避免因接触缝隙导致热阻过大影响散热效率；

　　其次要严格控制安装底板的平面度，避免底板翘曲导致安装后鳍片与内部器件出现应力拉扯，造成功效引脚脱焊或者绝缘层破损；还要兼顾外围接线的折弯空间，接线端子旁预留足够的走线区域，保证大电流线材接入后不会与散热鳍片、安装螺丝等金属部件出现剐蹭磨损，降低长期使用后的线路绝缘破损风险。从安装边界来看，该模块整体高度控制在常规电控仓的容纳范围内，不会出现安装后与仓盖、其他电控模块干涉的问题，横向与纵向尺寸也适配多数桌面级3D打印机电控区的剩余空间，不需要对原有设备的外壳结构做破坏性修改就能完成加装。在实际设备运行过程中，该模块接收主控板发出的加热控制信号，直接驱动热床或者热端的加热回路工作，大电流不再经过主控板的细走线与板载小功率MOS管，

　　从根源上降低主控板的发热负载，减少因主控过热导致的打印中断、器件损坏问题，尤其在加装大尺寸热床、提升热端加热功率的改装场景中，这类外置MOS模块是必不可少的配套结构件。建模过程中需要重点关注散热鳍片的齿厚与齿高比例，避免鳍片过高过薄导致结构强度不足，在运输或者安装过程中出现齿片变形；同时要准确还原塑壳部分的卡扣与定位柱结构，保证外壳装配时的定位精度，不会出现组装后缝隙不均、卡扣脱开的问题；安装孔位的位置公差需要控制在±0.1mm范围内，保证与标准铝型材、通用安装支架的孔位完全对齐，降低现场安装时的扩孔、调整工作量。对于从事3D打印机改装、自制设备结构设计的工程师而言，准确还原这类模块的三维结构，能在整机电控布局设计阶段提前完成空间排布与干涉检查，避免后续组装时出现部件位置冲突、走线空间不足的问题，也能基于该模型设计配套的导流风道、防尘外罩等附属结构，进一步提升设备运行的稳定性与可靠性。
