CR-10系列3D打印机X轴皮带张紧改良结构

　　在桌面级FDM3D打印设备的日常运维与改装场景中，X轴传动皮带的张紧度控制一直是影响打印成型精度的核心因素之一。原厂CR-10系列设备的X轴传动结构多采用固定端锁紧设计，长期往复运行后皮带易出现蠕变松弛，直接导致X轴进给出现回程间隙，打印件表面产生层纹错位、棱角失准、圆弧面振纹等常见缺陷，严重时甚至会出现皮带跳齿、传动卡滞，造成打印中途报废。这款改良型X轴张紧结构，正是针对原厂结构的运维痛点做的定向优化设计，无需对设备原有型材框架做打孔、切削等破坏性改装，可直接替换原厂X轴惰轮端的固定座组件，适配2020规格铝型材的安装基准，安装边界完全匹配CR-10、CR-10S等同系列机型的X轴端部空间，不会与设备外罩、

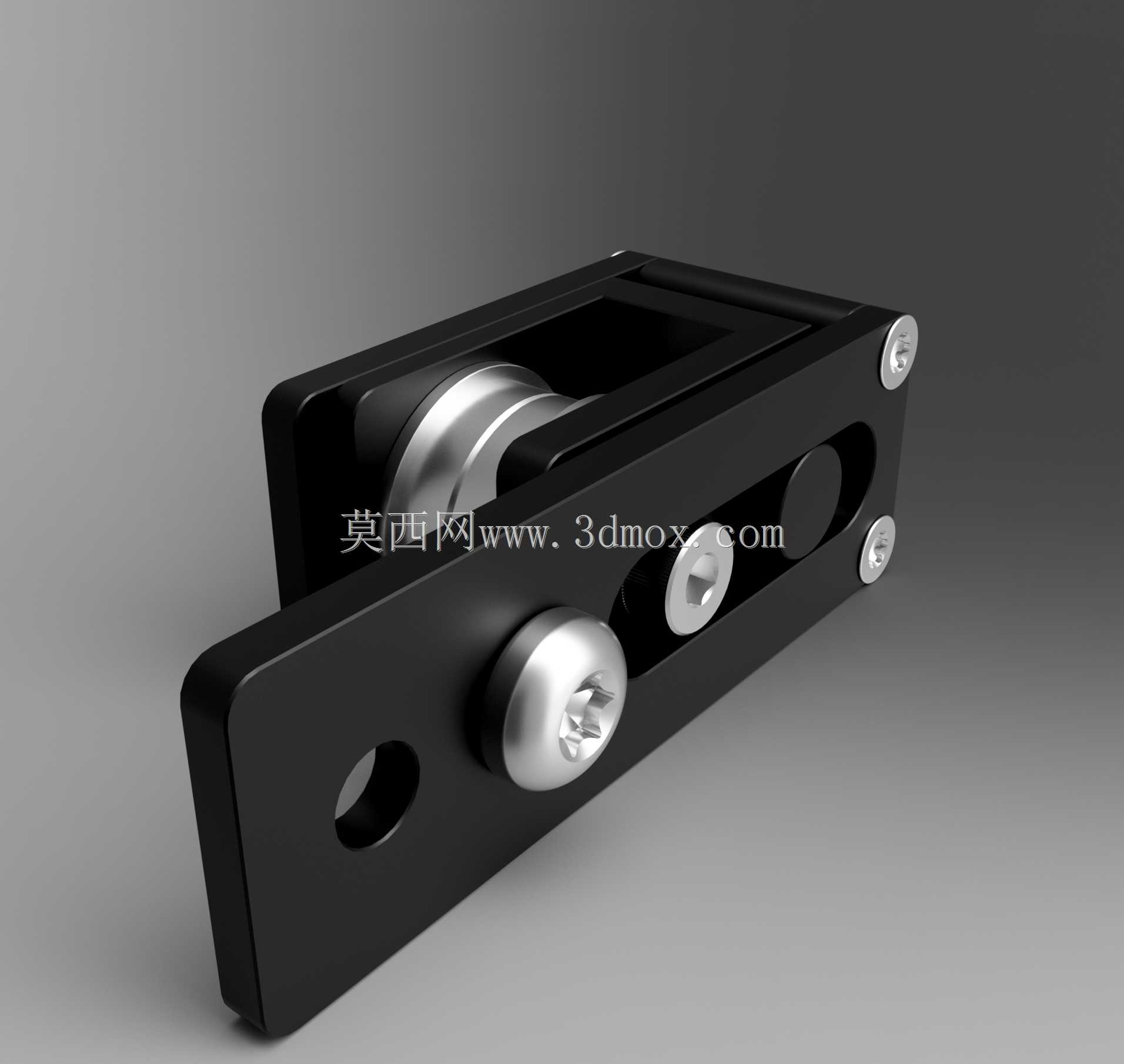

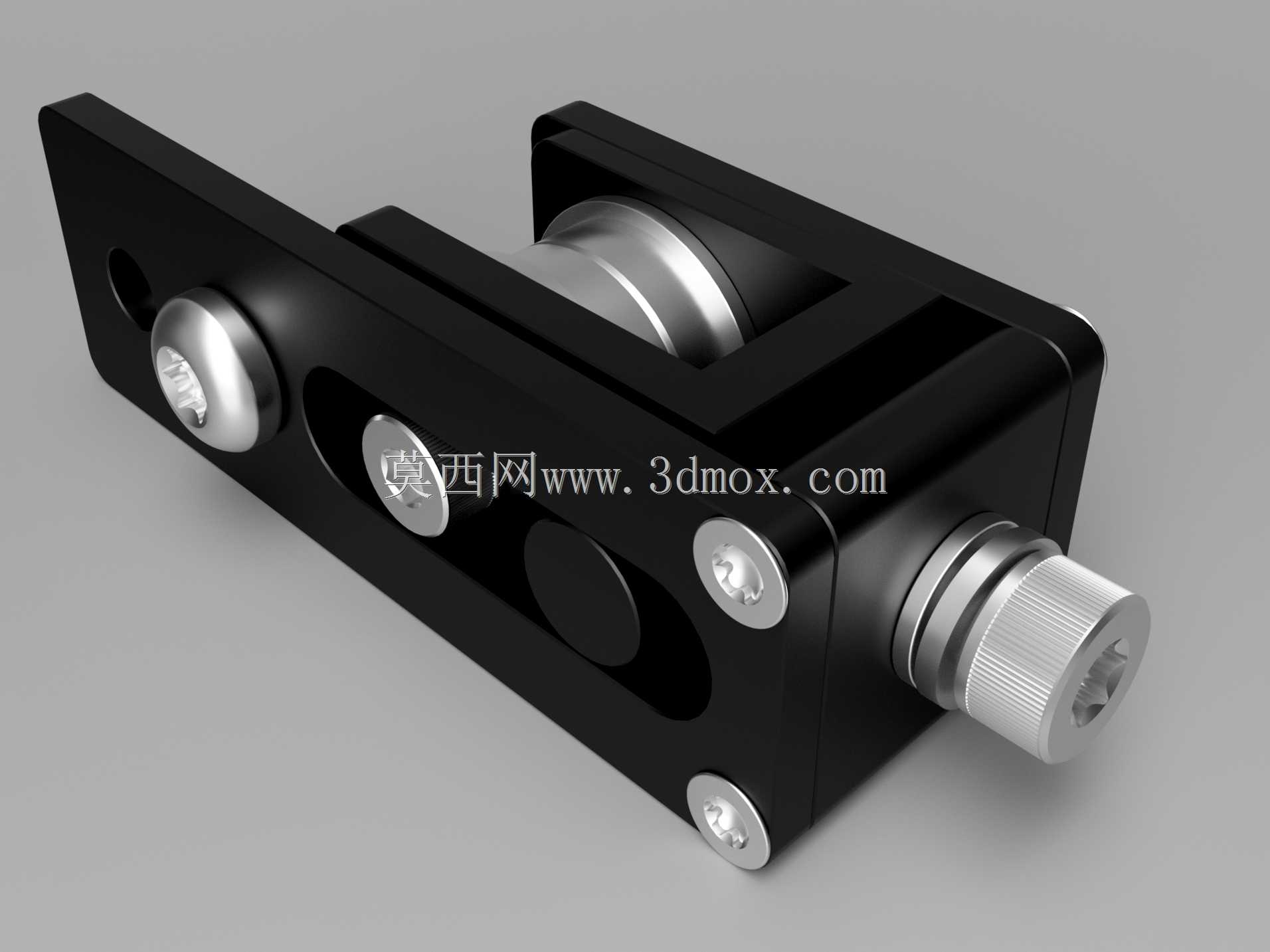

　　打印头运动组件产生运动干涉。从结构设计逻辑来看，这款张紧器采用了螺纹进给调节的张紧方案，区别于市面上常见的卡扣式、偏心轮式张紧结构，螺纹调节的进给精度更高，张紧力的控制更线性，运维人员可以根据皮带的实际老化程度、运行环境的温湿度条件，微调张紧螺栓的进给量，将皮带张紧力控制在合理区间——既不会因张紧力过大导致X轴步进电机负载升高、运行电流增大、长期运行出现电机过热退磁，也不会因张紧力不足导致传动间隙残留。结构主体采用一体化安装设计，集成了惰轮安装位、调节螺杆导向槽、型材锁紧卡扣三个核心功能区，惰轮安装位的同轴度公差控制在0.05mm以内，保证皮带运行时的端面跳动量处于合理范围，避免皮带运行过程中出现偏磨、异响，延长皮带的实际使用寿命。

　　在实际应用场景中，不管是日常设备运维时的皮带张紧度校准，还是设备改装升级时更换不同宽度的同步带，这款张紧结构都能快速完成调节，无需反复拆装X轴端部的固定组件，单次张紧调节的操作时间可以从原厂结构的十多分钟缩短到两分钟以内，大幅降低设备运维的时间成本。从安装适配性来看，这款张紧器的安装孔位完全对齐2020铝型材的标准槽宽，锁紧件采用T型螺母配合手拧螺丝的方案，用户在安装时不需要额外准备特殊工具，仅用常规内六角扳手就能完成整个组件的固定，调节端的螺栓采用外露式设计，日常维护时不需要拆解任何外围护板，直接用扳手转动调节螺栓就能实时调整张紧度，调节过程中可以配合手动移动X轴打印小车，感受传动阻力的变化，找到张紧力的最优平衡点。

　　从结构强度角度考量，这款张紧器的受力部位做了加厚处理，调节螺杆的受力路径直接传导到铝型材安装基座上，长期运行不会出现结构形变、调节位滑牙等问题，惰轮采用标准的623轴承配套方案，用户后期维护时可以直接替换标准件，不需要定制专用配件，进一步降低了长期使用的维护成本。在实际打印测试场景中，安装这款张紧器后，X轴的往复定位精度可以稳定控制在0.02mm以内，高速打印时的X轴传动振动明显降低，打印大尺寸薄壁件、高精度装配结构件时，层纹错位的问题基本消除，X轴方向的尺寸公差可以稳定控制在±0.1mm以内，完全满足日常功能件打印、手板件制作的精度要求。区别于市面上部分张紧器需要双侧调节、结构冗余的问题，这款张紧结构采用单端调节的方案，整体结构紧凑，安装后不会超出X轴型材的原有外轮廓，不会影响设备的原有外观，也不会和打印热床的运动行程产生冲突，保证X轴的原有有效打印行程不会因为安装张紧器出现缩减。
