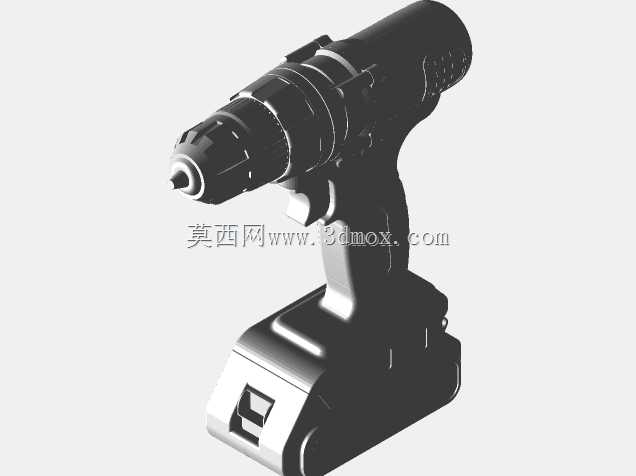

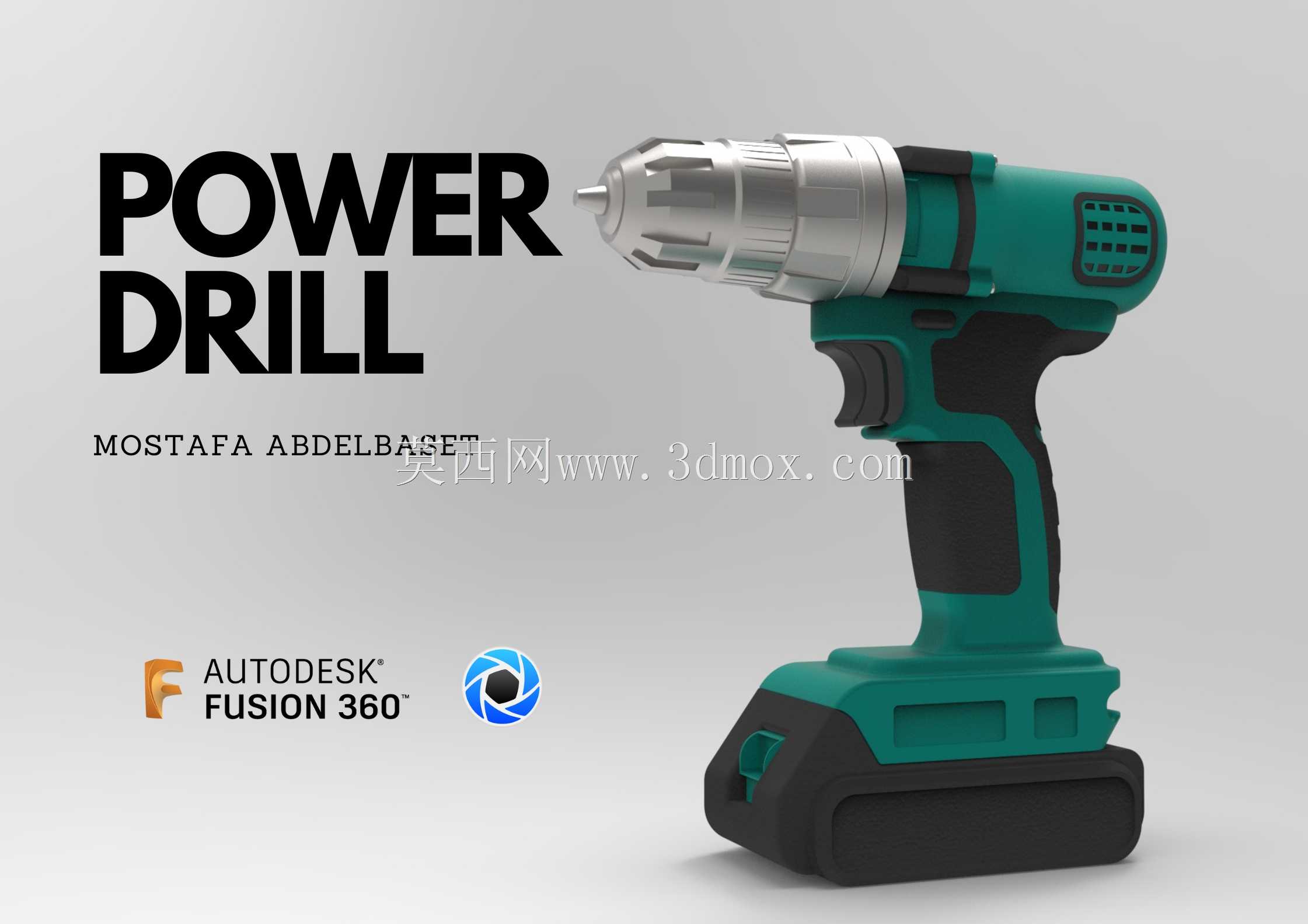

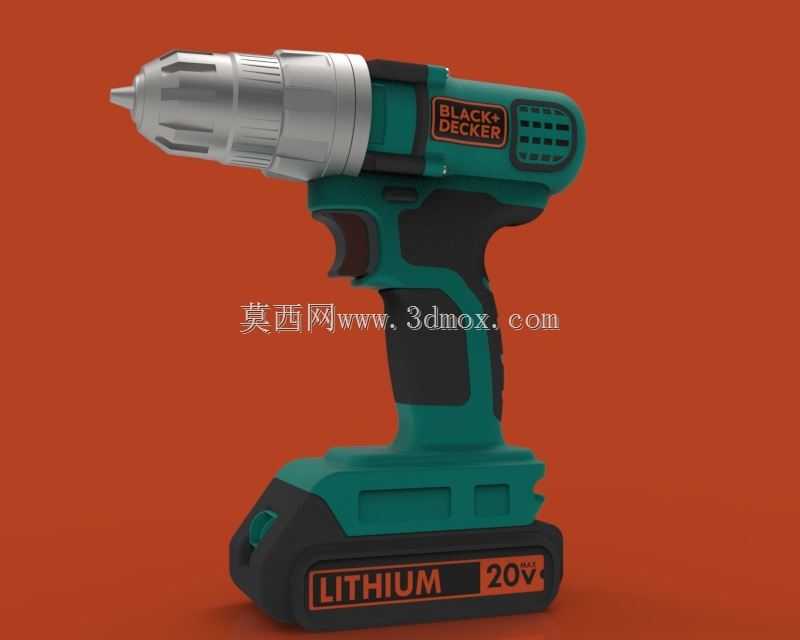

充电式手持电钻结构三维设计作品

　　这款手持充电式电钻的三维结构设计，首先围绕家装维修、小型加工、户外无电源作业等高频应用场景展开，日常家具组装时的螺丝紧固、墙面瓷砖的小直径钻孔、金属薄板的扩孔作业、水电改造中的点位开孔都是它的核心适用场景，区别于有线电钻的线缆束缚，锂电供电的结构让它在高空作业、狭窄空间作业时没有线缆牵绊的限制，作业灵活度提升明显。从功能特性来看，这款电钻采用无绳式一体化结构，夹头采用金属自锁式钻夹头设计，可兼容不同直径的批头与钻头，夹持范围覆盖常规家用与小型工业作业的常用规格，夹头与机身输出轴的同轴度控制在合理公差范围内，避免钻孔作业时出现摆振导致孔径超差、批头打滑的问题。机身握持区域做了贴合手掌弧度的曲面设计，握持区域的包覆层做了防滑纹理处理，

　　长时间作业时能降低手部疲劳感，扳机式开关集成了转速调节功能，按压力度与输出转速正相关，可根据不同作业材质灵活调整输出转速，比如在木质材料上钻孔可使用高转速提升作业效率，在金属材质上钻孔则调低转速配合切削液避免钻头过热烧损，在瓷砖表面作业时低速启动防止瓷砖表面釉层崩裂。机身与电池包采用卡扣式快拆连接结构，电池包与机身的对接端子做了防呆设计，安装时无需刻意对位即可卡紧，拆卸时按压卡扣即可快速分离，方便多块电池轮换作业延长续航。设计过程中首先确定了整机的重心分布，将电池包布置在握持手柄的底部位置，让整机重心落在握持区域的中心轴线上，单手握持时不会出现头重脚轻的前倾力矩，长时间举升作业时手腕受力更均匀。

　　夹头与机身主体的连接部位做了加强筋结构，在大扭矩输出时可避免连接部位出现应力集中导致的壳体开裂，机身侧面的散热格栅对应内部驱动电机的散热风道，作业时气流可顺着格栅带走电机与控制板产生的热量，避免长时间高负载作业出现过热保护停机。机身侧面的正反转切换拨块布置在握持拇指可触及的位置，无需松开握持手柄即可快速切换旋转方向，退螺丝、钻头卡滞时反转退出都十分便捷。从安装边界与尺寸控制来看，整机长度控制在常规手持工具的合理区间，机身头部最大直径可满足狭窄空间内的作业需求，比如在橱柜内部、吊顶龙骨间隙等狭小区域作业时不会被空间边界干涉，电池包底部做了平面支撑设计，临时放置时可平稳直立在工作台面，不会滚动掉落。夹头的伸出长度经过反复校核，

　　在墙面角落钻孔时夹头不会与墙面、阴阳角发生干涉，可满足贴近边缘位置的钻孔需求。手柄的握持周长适配多数成年使用者的手掌尺寸，握持时手指可自然环绕握柄，扳机位置刚好在食指自然弯曲的触碰范围内，操作时无需刻意调整手部位置。扭矩调节环布置在夹头与机身的衔接位置，环形刻度清晰对应不同扭矩档位，拧不同规格螺丝时可匹配合适的输出扭矩，避免扭矩过大导致螺丝滑牙、工件被打穿，或是扭矩不足导致螺丝锁附不到位。内部传动结构采用行星齿轮减速结构，可将电机的高转速低扭矩输出转化为低转速大扭矩输出，满足大直径钻孔、大规格螺丝锁附的扭矩需求，齿轮组的啮合间隙控制在合理范围，正反转切换时没有明显的空程间隙，作业响应更跟手。电池包的外壳做了防摔防撞的加强结构，边角位置做了圆弧过渡，意外掉落时可分散冲击力，保护内部电芯不受损坏，电池包与机身的连接卡扣采用高强度工程塑料材质，多次插拔拆卸也不会出现卡扣断裂、连接松动的问题。整机外壳的合模线位置做了平滑处理，握持时不会有凸起的合模棱边硌手，表面处理采用哑光磨砂质感，沾附油污、灰尘后更容易擦拭清理，适合工地、装修现场等复杂作业环境使用。
