工业级三极电源连接插头结构设计

项目分类:通用机械零部件 发布时间:2024-04-08 ID:744927
  • 工业级三极电源连接插头结构设计
  • 工业级三极电源连接插头结构设计
  • 工业级三极电源连接插头结构设计
  • 工业级三极电源连接插头结构设计
  • 工业级三极电源连接插头结构设计
  • 工业级三极电源连接插头结构设计

  做电气配套结构设计快十二年,经手的接插件类三维模型少说有上百套,这次梳理的三极电源插头结构,是日常设备供电回路里最容易被忽略、却直接决定整机用电安全的核心部件。很多刚入行的结构工程师做设备外接供电设计时,总习惯直接调用现成的标准件库模型,很少去抠插头内部的结构边界、插合公差、线缆弯折预留量,最后样机做出来要么插合松垮接触不良,要么线缆根部反复弯折断芯,甚至出现插销偏位导致的接插短路问题,反而在最基础的供电环节掉链子。

  先从实际应用场景说,这类三极插头区别于普通两极民用插头,核心是带接地保护极,主要用在带金属外壳的工业手持设备、小型加工机具、实验室检测仪器、台式工控设备的外接供电端,适用的供电场景覆盖10A-16A的单相交流回路,区别于大功率工业连接器,它的优势是体积紧凑,不需要额外配套插座基座,能直接适配日常墙面国标三孔插座、机柜配套电源插座,不需要对现场供电端做特殊改造,设备出厂时直接压接预装完成,用户拿到手就能直接接电使用,省去现场接线的工序,也能避免非专业人员接线导致的相序接反、接地虚接问题。

  从功能特性上拆解,三个插销的排布不是随便定的,接地极的长度比火线、零线极长2mm左右,这个尺寸差是强制安全要求——插合过程中接地极先接触插座内的接地弹片,之后零火线才导通;拔出的时候零火线先断开,接地极最后脱离,哪怕设备出现绝缘故障外壳带电,整个插合、拔出的全过程都能保证接地回路优先接通,避免操作人员触碰外壳时发生触电。插销的根部做了台阶限位结构,插销压入插头本体的注塑嵌件时,台阶会卡在本体内部的定位槽里,能承受至少100N的轴向拉脱力,不会因为反复插拔导致插销松动退针,插销的表面做了镀镍处理,基底是黄铜材质,既保证导电性能,又能避免长期使用氧化导致接触电阻变大发热。

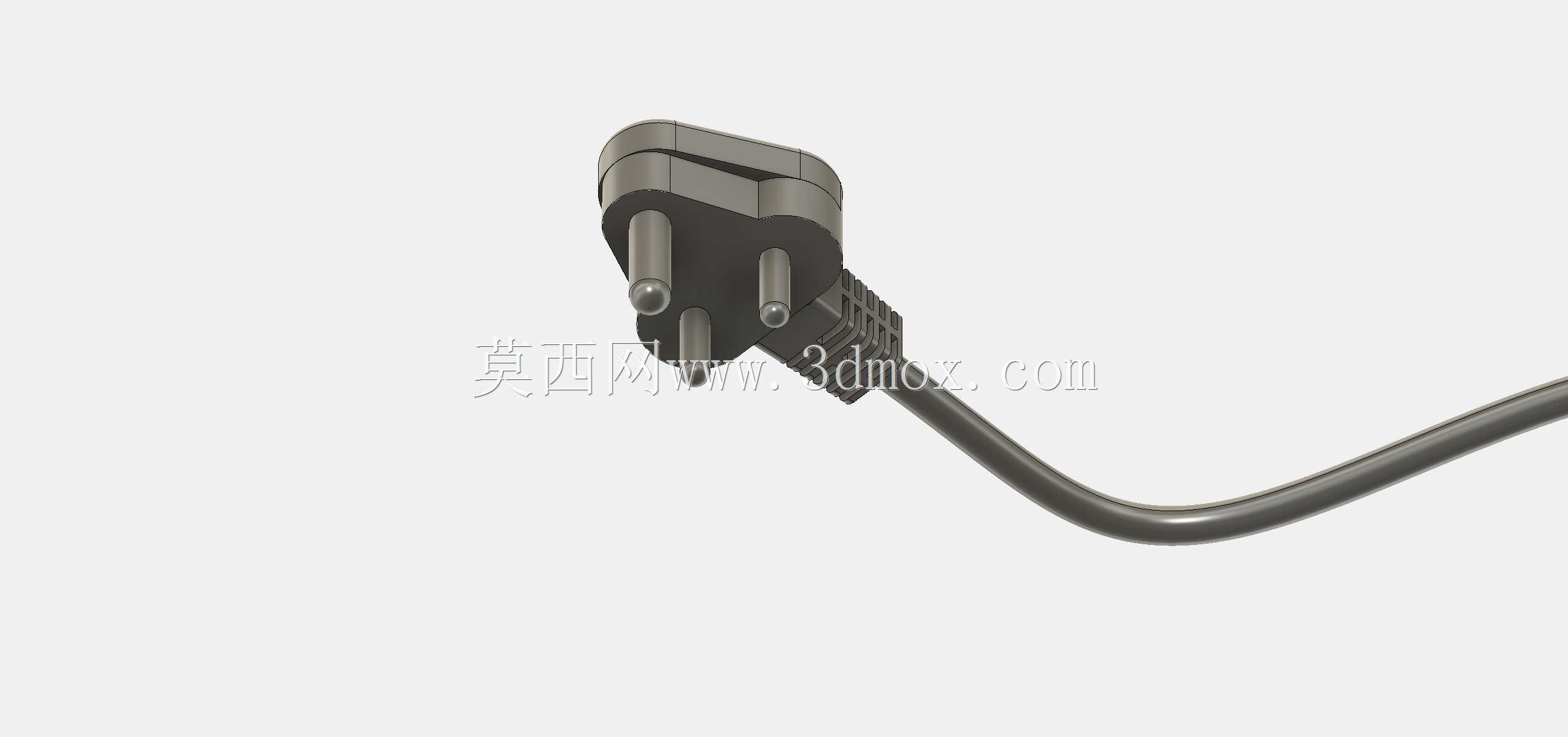

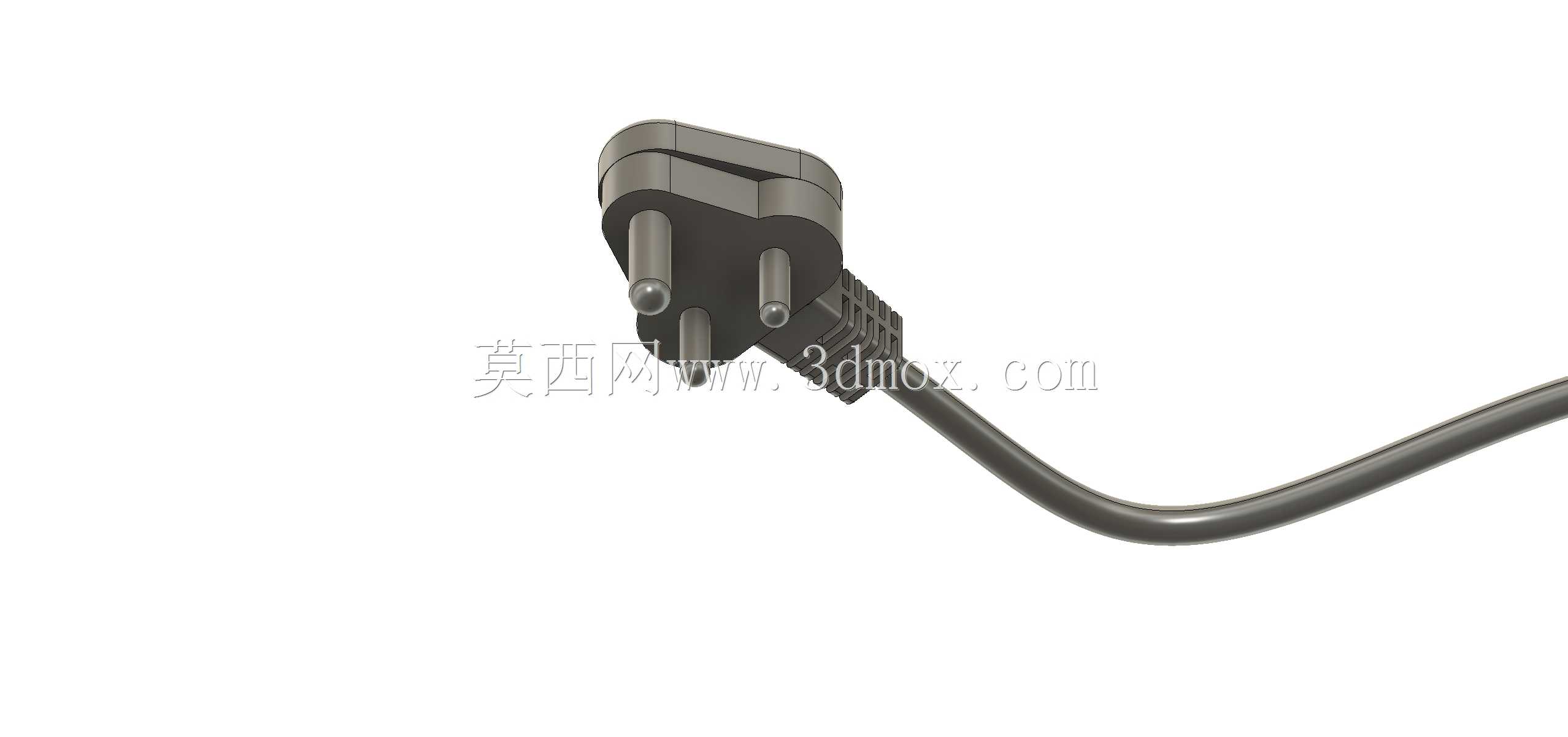

  设计思路上,整个插头的本体采用半包式注塑结构,先把插销组件、线缆压接端、内部应力消除结构预装在注塑模腔里,一次注塑成型外包的绝缘层,绝缘材质选用阻燃PA66,相比普通PVC材质,抗冲击强度高3倍以上,哪怕设备从1.2米的工作台高度意外跌落,插头本体也不会出现开裂露铜的问题。线缆出线的位置做了加长的防弯折护套,就是图里看到的插头和线缆衔接的锥状结构,这个位置的硬度做了梯度设计,靠近插头本体的部分邵氏硬度90A,往线缆方向逐渐降到70A,线缆弯折的时候应力会均匀分散在整个护套长度上,不会在根部形成应力集中点,按照国标要求的弯折测试标准,这个结构能承受至少10000次±90度弯折,内部线芯不会出现断股。很多新手设计的时候容易把这个护套做的太短或者硬度太硬,实际使用时线缆弯两次就会在根部出现死折,时间长了绝缘层开裂线芯外露,留下安全隐患。

  再说到尺寸和安装边界,整个插头本体的最大外轮廓宽度控制在42mm以内,这个尺寸是经过反复校核的,要适配墙面插座的面板间距——现在很多办公区、车间的墙面插座都是多联并排设计,如果插头本体宽度超过45mm,插上之后就会挡住相邻的插座孔位,造成插座资源浪费。插销的中心距严格匹配国标三孔插座的尺寸公差,插销的直径做了0.02mm的正公差,和插座弹片的接触压力保持在8-12N之间,压力太小容易接触不良发热,压力太大插拔费力,用户使用体验差。线缆的压接端预留了15mm的线芯剥离长度,压接端子之后套热缩管绝缘,内部的线卡结构会咬住线缆的外护套层,能承受80N的线缆拉脱力,哪怕现场布线时不小心拉扯线缆,也不会把线芯从插销端扯脱。另外插头本体的侧面做了内凹的防滑筋,插拔的时候手指能卡在防滑筋位置发力,不会因为手上有油污打滑导致插拔困难。

  很多人觉得插头是个很简单的标准件,不需要花太多精力做结构校核,但实际做设备配套的时候,恰恰是这类小部件最容易出批量质量问题——之前接触过一个小型台钻的项目,就是因为采购的成品插头防弯折护套设计缺陷,用户使用三个月就出现了十几例线缆根部断芯的问题,最后整批召回更换,损失远超过当初在插头结构设计、选型上花的成本。做三维建模的时候,不能只画个外观样子,要把内部的嵌件定位、壁厚均匀性、注塑拔模斜度都考虑进去,比如本体的壁厚要保持均匀,最薄处不小于2.5mm,不然注塑的时候容易出现缩痕、缺胶,绝缘强度达不到要求;插销和注塑本体的结合面要做滚花结构,增强塑胶和金属插销的结合力,避免长期使用出现缝隙进灰受潮。还有接地极的标识,本体表面的接地符号要做模内注塑成型,不能后期丝印,不然长期摩擦标识脱落,维修的时候容易接错线。

  实际建模过程中,还要考虑插合状态的干涉检查,把插头和标准插座的模型做装配模拟,确认插销插入深度、插合过程中本体和插座面板的间隙,避免出现插不到位或者本体和面板干涉的问题。线缆部分的建模要做可弯折的柔性参数化设计,能模拟不同弯折角度下的护套变形情况,校核最小弯折半径,保证线缆弯折到最小半径时,护套不会出现折痕,内部线芯的弯曲半径大于线径的5倍,避免线芯受应力损伤。这些细节在纯外观模型里是体现不出来的,但作为面向生产的结构模型,每一个尺寸公差、每一处结构细节,都直接对应最终产品的使用安全和寿命。
