40W空气辅助数控激光雕刻切割光头结构

　　这款空气辅助激光输出模块，是桌面级数控激光加工设备的核心执行部件，主要适配小型数控雕刻切割机、桌面激光打标设备、DIY数控加工平台这类轻量化加工场景，针对薄木片、亚克力、皮革、薄纸板这类非金属材料的精密切割、表面雕刻作业设计，能在加工过程中通过侧向气路输出压缩空气，及时吹走切割区域的熔融残渣、碳化烟尘，避免加工面出现焦黑糊边，同时减少烟尘附着在光学镜片表面的概率，延长核心光学元件的使用寿命。

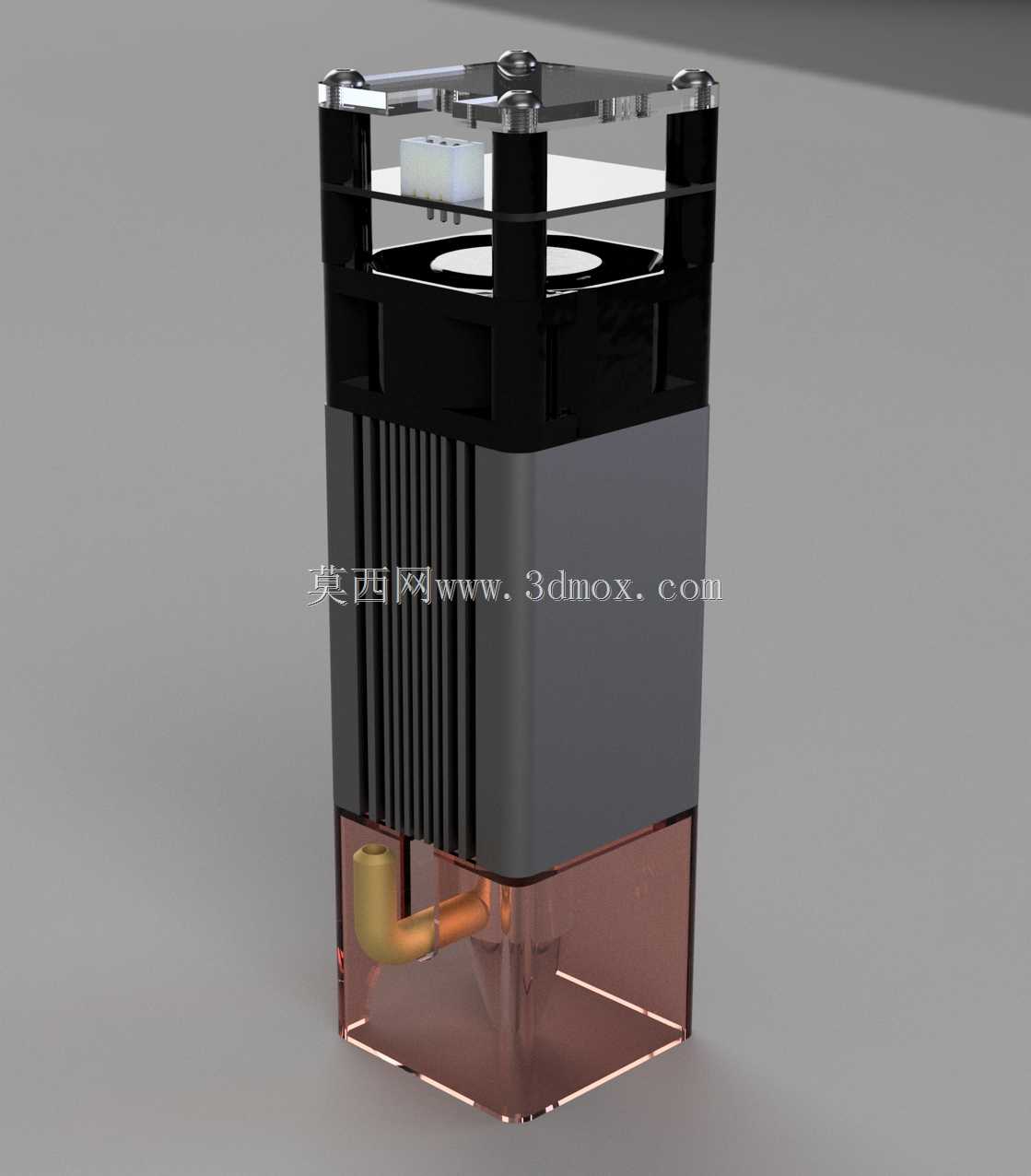

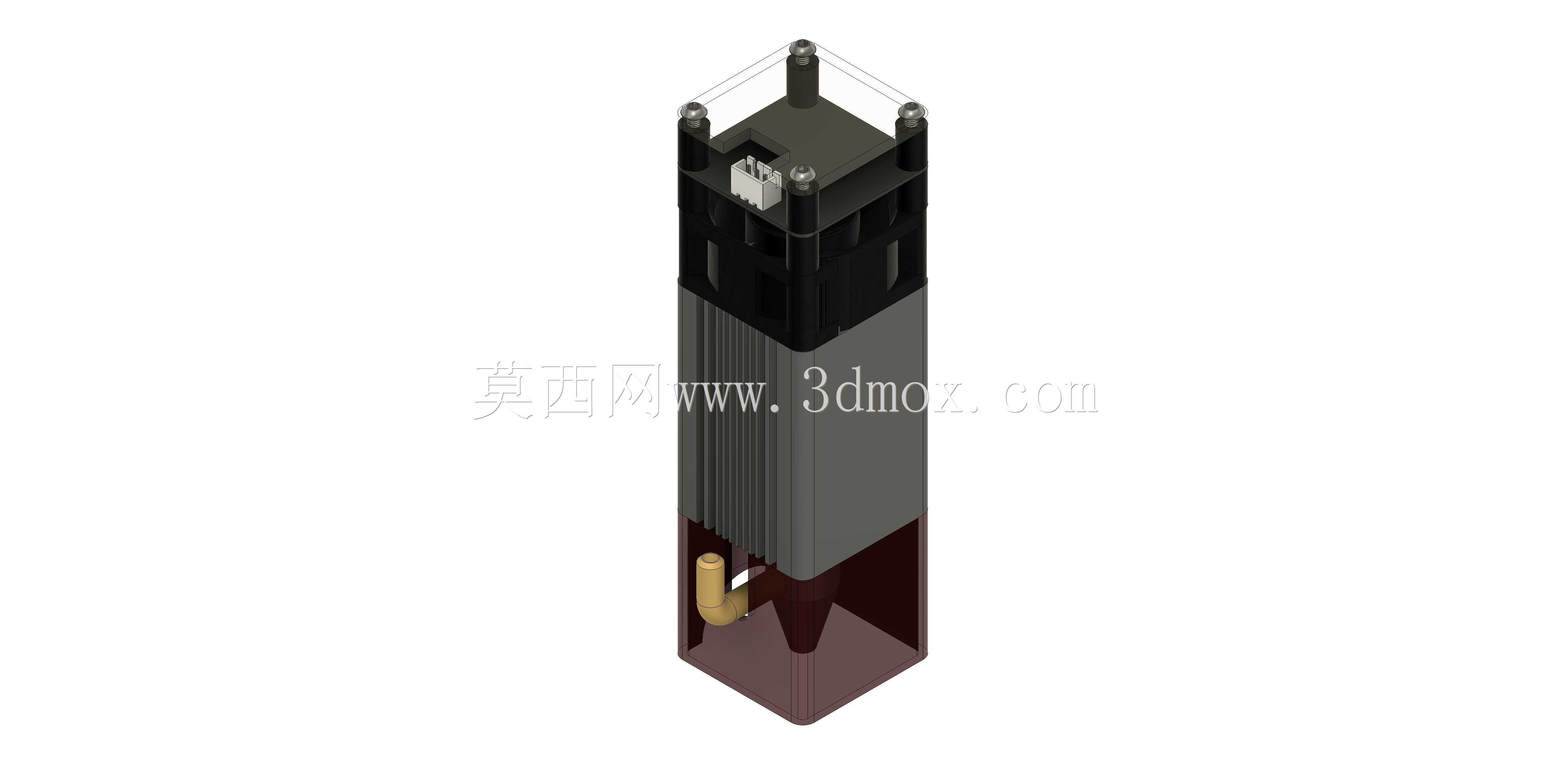

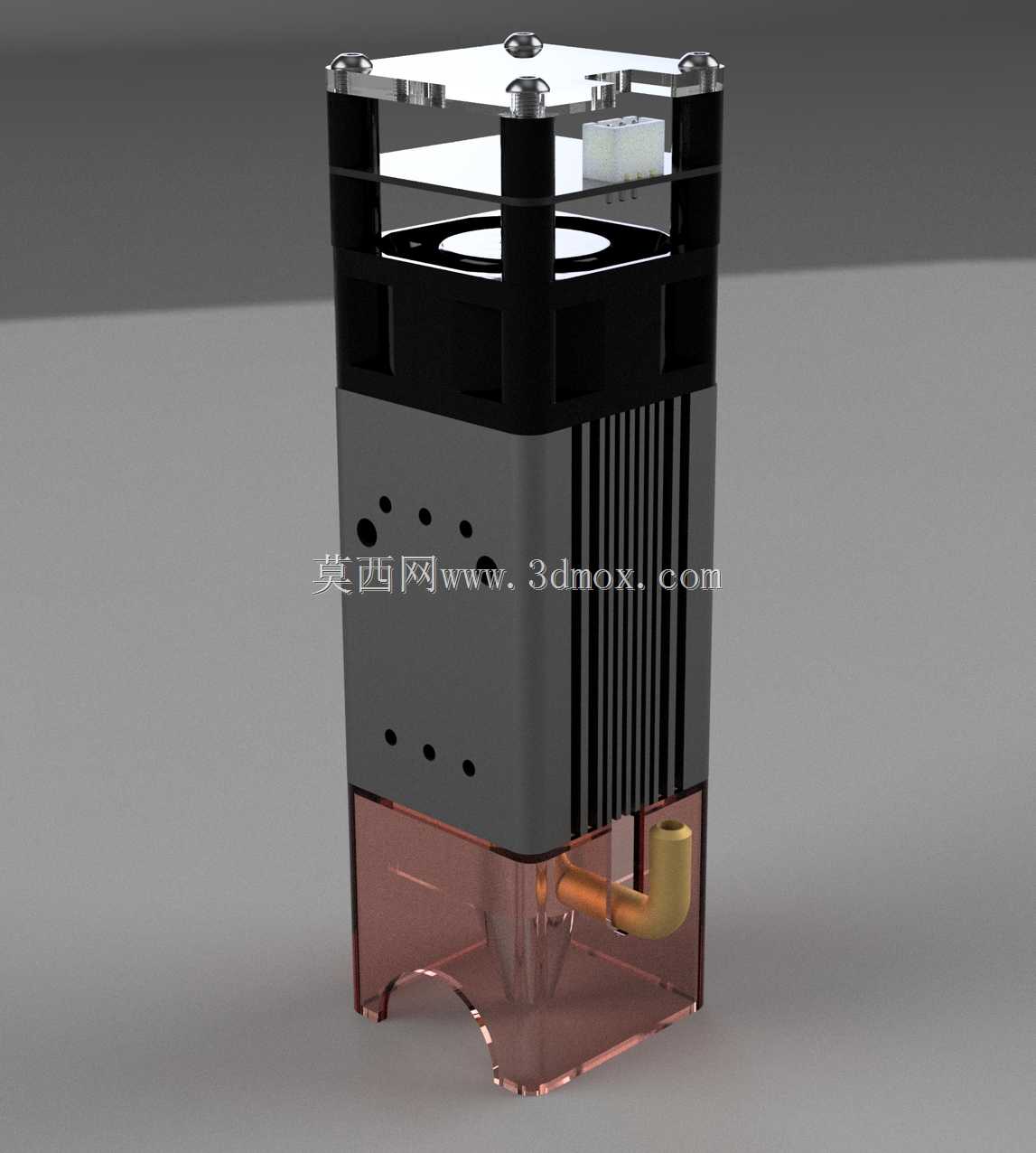

　　从结构设计逻辑来看，模块采用分层堆叠的装配思路，最上层为电路接口与散热端固定结构，预留了标准的电气接插位置，可直接对接主流数控激光控制板的TTL信号输出端口，无需额外改装转接件；中部为核心散热腔体，采用竖向鳍片式散热结构搭配内置轴流风扇，能在连续满功率输出工况下将核心激光二极管的工作温度控制在合理区间，避免因过热出现光功率衰减、波长漂移的问题；下部为光学聚焦镜筒与气路集成结构，聚焦镜采用密封式安装设计，可减少加工过程中粉尘进入镜筒内部污染镜片，侧向预留的标准气嘴接口可直接对接常见的4mm外径气动软管，接入0.1-0.3MPa的低压压缩空气即可实现辅助吹气功能，气路出口设计为环绕聚焦光路的环形出风结构，能让气流均匀覆盖加工点位，不会出现偏吹导致的切面倾斜问题。最下方的透明防护挡罩采用半透明耐高温工程塑料制作，既可以阻挡加工过程中飞溅的高温碎屑溅出伤人，也能遮挡直射的激光避免人眼误触受到损伤，挡罩底部设计有与加工平面贴合的限位裙边，可保证聚焦焦点始终落在材料表面，避免因加工平台不平整出现焦距偏移导致的切割深度不均、雕刻线条模糊问题。

　　从安装边界尺寸来看，模块主体采用方形截面设计，外部安装孔位采用行业通用的孔距标准，可直接适配市面上绝大多数桌面级数控雕刻机的Z轴滑台安装位，无需额外加工转接板；整体竖向尺寸控制在紧凑范围内，不会占用过多Z轴行程空间，对于加工行程较小的桌面设备也能留出足够的上下移动余量。电路接线端采用防反插接插件设计，现场装配时无需区分线序定义，可降低现场接线的出错概率，供电回路内置过流保护电路，当输入电流超过阈值时会自动切断输出，避免因接线短路、负载异常烧毁核心激光元件。

　　在实际选型适配过程中，需要注意该模块的焦距为固定值，安装时需要严格按照设计的焦距尺寸调整模块与加工材料表面的距离，若安装高度偏差超过2mm，就会出现焦点偏移，导致切割不透、雕刻线条变粗的问题。气路接入时需要在供气回路中加装小型油水分离器，避免压缩空气中携带的水油随气流喷到加工材料表面，造成加工面出现水痕油污，影响成品外观质量。散热风扇的供电需要与激光模块的使能信号联动，当激光模块启动输出时风扇同步运转，停止加工后风扇延时运转30秒再关闭，充分带走散热鳍片上残留的热量，避免余热积聚影响激光二极管的使用寿命。

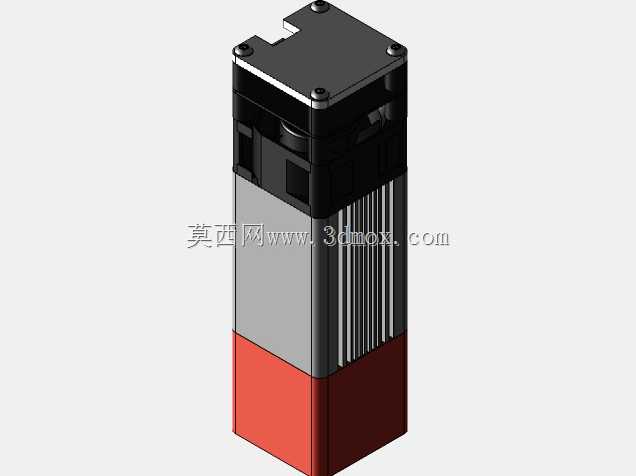

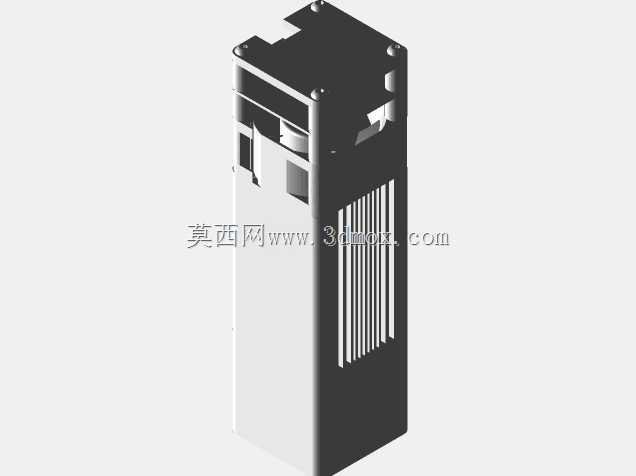

　　在三维建模过程中，该模型完整还原了模块的所有装配细节，包括各层结构的连接柱位置、安装孔的尺寸公差、气嘴的接口规格、散热鳍片的间距参数，可直接用于数控设备的整机结构干涉检查、Z轴滑台的安装位设计、防护罩的适配建模，不需要再对实物进行逆向测绘，能大幅缩短设备开发阶段的结构设计周期。建模时对内部的光学镜片、激光二极管等精密元件做了等效简化处理，保留了外部安装接口的所有关键尺寸，既保证了装配仿真时的尺寸准确性，也避免了模型过于冗余导致的装配卡顿问题。对于做桌面数控设备开发、DIY激光加工平台改装的结构工程师来说，该模型可直接调入整机装配体中做布局验证，检查模块与X轴横梁、Z轴滑台、工件夹具之间是否存在运动干涉，确认气管走线、电路接线的空间是否充足，提前规避装配阶段才发现的结构冲突问题。
