V型槽微型导向滚珠轴承结构设计

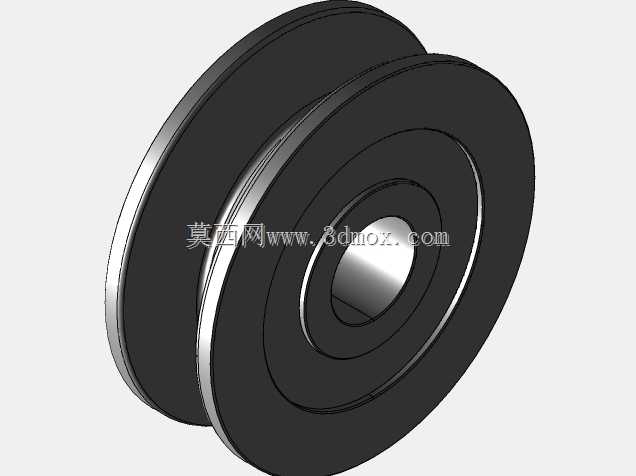

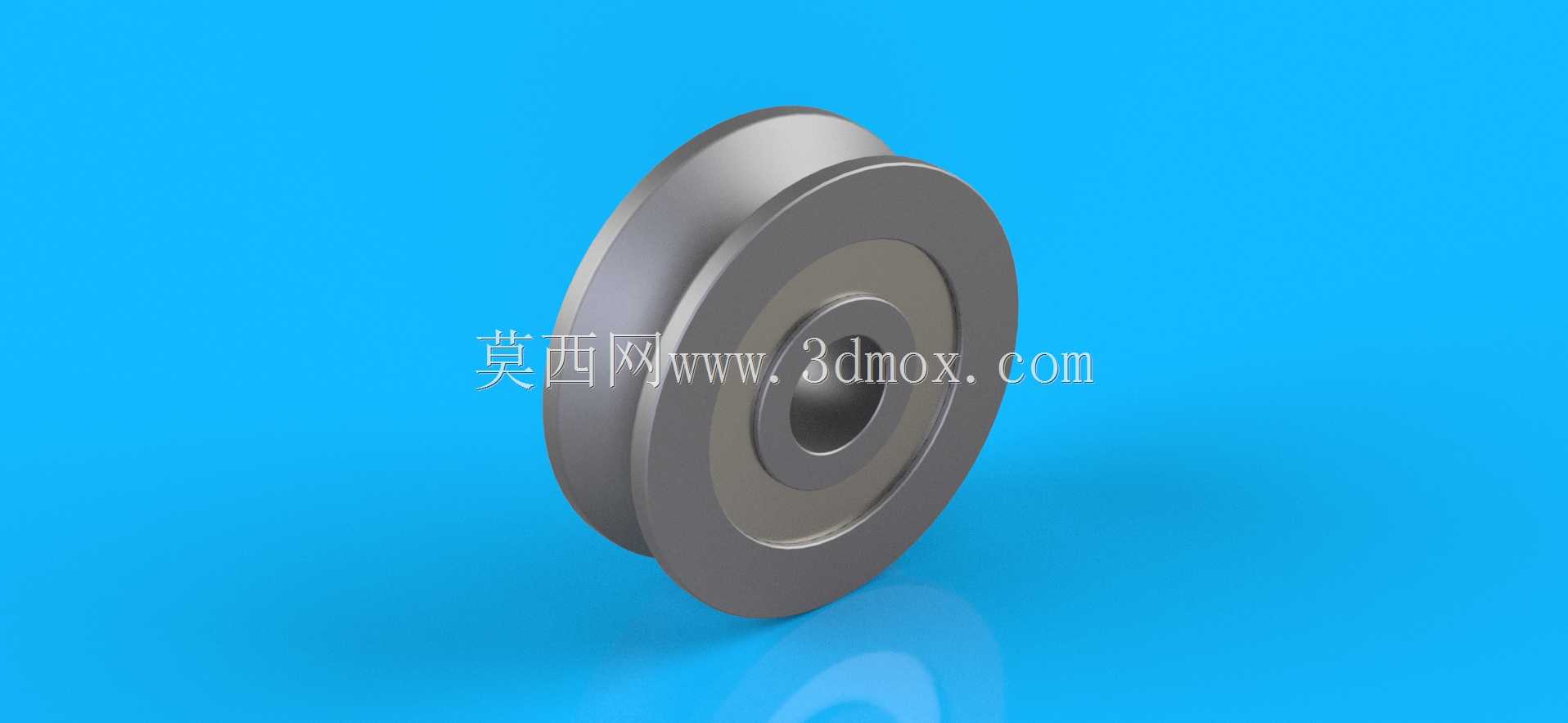

　　在轻载直线导向、小型传动限位、精密滑动轨道配套的设备场景里，这类带V型槽的微型滚珠轴承是非常常见的导向支撑元件，和普通平面外圈的深沟球轴承不同，它的外圈直接加工出对称V形导向槽，不需要额外加装导轮套或者导向压轮，就能直接卡在圆柱导轨、钢丝轨道或者V型凸轨上完成滚动导向动作，省去了额外的轮体加工和装配工序，在小型自动化送料机构、3D打印设备运动副、门窗滑动导向组件、小型拉线位移机构里都有大量应用。从结构设计逻辑来看，这款轴承采用双金属防尘盖的密封结构，也就是后缀ZZ代表的双面铁封设计，能在常规多尘的工业环境下阻挡外界碎屑、浮尘进入轴承内部滚道，保持内部润滑脂的清洁度，相比开式轴承更适合非密闭的设备安装位置，

　　不需要频繁补充润滑脂就能维持较长的运行寿命。它的核心导向功能完全集成在外圈结构上，V型槽的槽角经过匹配设计，既能和对应直径的圆形导轨形成稳定的两点接触，避免运行过程中出现脱轨、跑偏的问题，又能在滚动过程中自动补偿少量的安装同轴度误差，降低对安装基座的加工精度要求，在小型设备的装配环节里能减少不少调校工作量。尺寸边界上，这款轴承的内孔直径为3mm，可以直接适配直径3mm的光轴作为固定转轴，安装时只需要在基座上加工对应的轴孔或者轴座，用顶丝或者卡簧就能完成内圈的固定；轴承整体外径为12mm，外圈V型槽的槽底直径略小于外径尺寸，槽宽方向的总厚度为4mm，安装时需要预留的径向空间不超过7mm，轴向安装空间只需要留出4.5mm左右的余量即可，

　　非常适合安装空间局促的小型运动机构。在实际选型应用中，这类V槽轴承主要承受径向载荷，同时能承受少量的轴向导向分力，因为滚动体是标准钢珠结构，滚动摩擦系数远低于滑动导向套，在轻载高速往复运动的场景里，能有效降低驱动机构的负载，减少运动过程中的卡顿和磨损。设计建模的时候，需要重点注意V型槽的槽面粗糙度和槽形对称度，槽面如果加工粗糙会导致导轨和槽面之间出现额外的滑动摩擦，加快槽面磨损，缩短轴承的使用寿命；槽形如果和内圈不同心，会导致轴承转动过程中出现径向跳动，导向运动时就会出现卡顿、走位不准的问题。另外双面防尘盖和内圈、外圈的配合间隙也要控制在合理范围，间隙过大会降低密封效果，间隙过小则会增大轴承的转动阻力，

　　甚至出现防尘盖和滚动体保持架摩擦的异响问题。和普通外圈平槽的导轮轴承相比，这种一体化V槽结构不需要额外在轴承外圈包胶或者加装金属导轮，整体零件数量更少，装配累积误差更小，转动时的同心度更容易保证，在对导向精度有一定要求、负载不大的运动场景里，综合使用成本比分体式导轮组件更低。在安装使用过程中，需要注意内圈和转轴的配合公差，不能采用过盈量过大的压装方式，不然会导致内圈变形挤压滚道，增大轴承的转动阻力，甚至出现卡滞无法转动的问题；外圈的V型槽和配套导轨的接触压力也要控制在轴承额定载荷范围内，避免过载导致槽面压痕或者钢珠变形，影响运行精度。这类轴承在小型非标自动化设备的走线机构、滑动门导向、小型传送带张紧导向、玩具传动结构里都能见到，属于微型传动导向里非常通用的一类标准件，建模时还原V槽的细节、防尘盖的结构和内外圈的倒角特征，就能直接用于设备的整体装配干涉检查、运动仿真验证，不需要额外做简化处理就能直接导出工程图标注安装尺寸。
