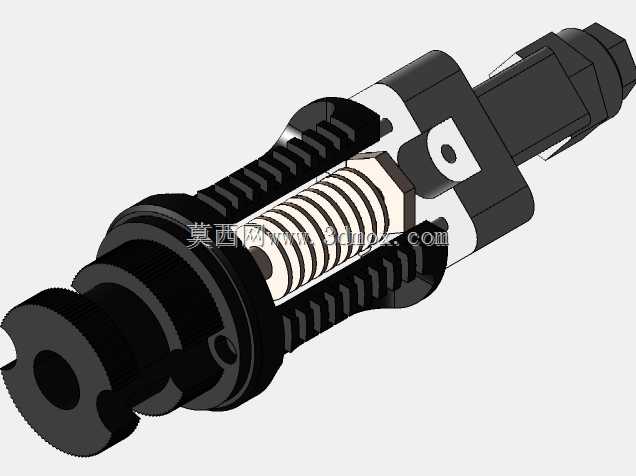

Phaetus Dragon UHF高温3D打印热端结构

　　做FDM 3D打印设备结构开发快八年，经手的热端方案少说也有二十余款，这次拆解建模的这款Dragon UHF热端，是目前高速大流量打印场景里落地反馈相当扎实的一款结构，很多做工业级桌面FDM改机、批量生产打印设备的厂商，都会把这款热端作为高配机型的标配挤出部件。

　　先从实际应用场景说，这款热端核心适配的是大流量高速FDM打印工况，常规打印速度拉到300mm/s以上、甚至部分改性耗材打印冲到500mm/s线速度时，普通热端很容易出现供料不足、挤出打滑、出料直径不均的问题，而这款UHF版本的热流道结构做了针对性优化，能支持每小时最高近百立方毫米的熔融挤出量，不管是打大尺寸工业手板、批量生产功能性工装夹具，还是用高填充耗材打印高强度结构件，都能保证出料的连续性和一致性。实际车间落地的时候，这款热端对耗材的适配范围也很宽，从常规的PLA、ABS、PETG，到带碳纤维、玻璃纤维填充的工程耗材，再到PEEK这类需要超高温熔融的特种耗材，只要更换适配的温度传感器和加热棒功率配置，就能覆盖绝大多数FDM工艺的耗材使用需求，不用针对不同耗材频繁更换整套热端结构，对设备运维来说能省不少换型调试的时间。

　　再聊功能特性和设计思路，这款热端采用了分体式的热端结构设计，上部的散热段做了多鳍片的径向散热结构，配合上部的散热风扇能形成稳定的风冷流道，把热量牢牢锁在下部的加热块区域，避免热量向上传导导致喉管位置的耗材提前软化，出现堵头、溢料的常见故障。和很多一体化热端不同，它的喉管采用了双金属过渡结构，上部用低导热系数的钛合金段阻断热传导路径，下部用高导热的铜合金段保证熔融区的温度均匀性，既解决了全铜喉管导热过快导致的冷端散热压力大的问题，也避免了全钛合金喉管导热差、熔融区温度响应慢的缺陷。加热块部分采用了大容积的熔融腔设计，相比普通热端的熔融腔容积提升了近40%，耗材在腔体内有足够的停留时间完成充分熔融，哪怕是大流量高速挤出的时候，也不会出现未完全熔融的耗材颗粒被带出喷嘴，导致打印件层间结合力不足、表面出现颗粒凸起的问题。喷嘴部分采用了快拆式的硬化钢喷嘴设计，不用拆卸整个热端就能快速更换不同口径的喷嘴，打印精细小件换0.2mm小口径喷嘴，打大尺寸效率件换0.6甚至0.8mm大口径喷嘴，换喷嘴的时间能压缩到一分钟以内，而且硬化钢材质的喷嘴哪怕长期打印带碳纤维、玻璃纤维填充的磨蚀性耗材，也不会出现普通黄铜喷嘴快速磨损导致的口径变大、出料精度下降的问题，使用寿命是普通黄铜喷嘴的五倍以上。

　　最后说外形尺寸和安装边界，这款热端的整体安装法兰采用了标准的20mm间距安装孔位，和市面上绝大多数E3D V6规格的热端安装位完全兼容，不管是做新设备的结构设计，还是老设备的热端升级改装，都不用重新设计安装支架，直接替换原有热端就能完成适配，能大幅降低改型的设计和加工成本。整体径向最大尺寸控制在28mm以内，做X轴运动机构设计的时候，相邻运动部件的避让空间只要留足30mm的径向余量，就不会出现运动干涉的问题，哪怕是做多喷头并列的设备结构，也能把喷头间距压缩到最小，减少多喷头打印时的无效打印行程。热端的总长度从安装法兰面到喷嘴尖端的尺寸控制在48mm，做Z轴行程设计的时候，只要预留好对应的长度余量，配合自动调平传感器就能精准控制喷嘴和热床的间距，不会因为热端长度偏差导致调平失效。加热块的侧面预留了标准的M3螺纹孔位，用来安装加热棒和温度传感器，孔位深度和直径都是行业通用规格，不用定制特殊尺寸的加热配件，后期维护更换配件的成本很低。散热鳍片的上部预留了标准的鲍登管接头安装位，既可以适配远程挤出的送料结构，也可以通过更换近程送料转接件，适配近程挤出的结构方案，不管是做远程送料的大尺寸设备，还是近程送料的柔性耗材打印设备，都能通过简单的配件调整完成适配，结构的通用性非常强。实际装配的时候要注意，散热段和加热块之间的隔热层要安装到位，锁紧喉管的时候扭矩控制在1.2N·m左右，避免扭矩过大导致喉管变形，影响耗材的顺畅送进。
