Prusa i3改装款300规格3D打印机床支撑框架

　　在桌面级FDM3D打印设备的DIY改装场景中，打印床的支撑框架是决定大尺寸打印稳定性的核心结构件，常规市售Prusa i3机型的成型区域多为200mm级规格，当用户需要拓展打印幅面至300mm×300mm甚至300mm×360mm时，原厂床架的结构刚性、安装孔位匹配度都无法满足改装需求，这款适配大尺寸打印床的支撑框架，就是针对这类DIY改装场景开发的结构件。从实际使用场景来看，这类床架直接承载加热床、打印平台玻璃以及打印过程中耗材的全部重量，同时需要抵消打印头快速移动时产生的振动，避免打印过程中出现平台移位、层纹错位的问题，尤其是打印大尺寸ABS、PETG等需要高温床温的耗材时，

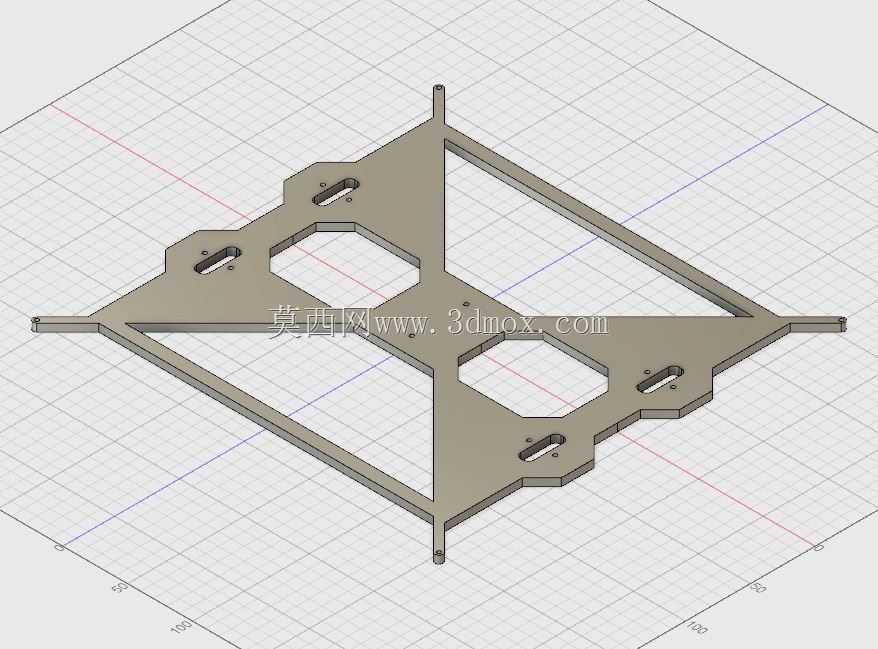

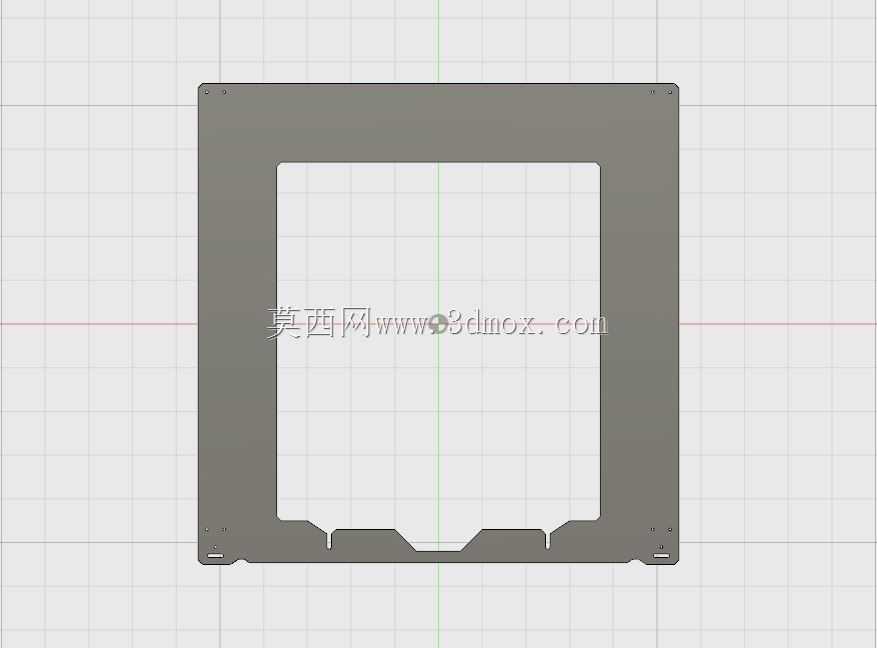

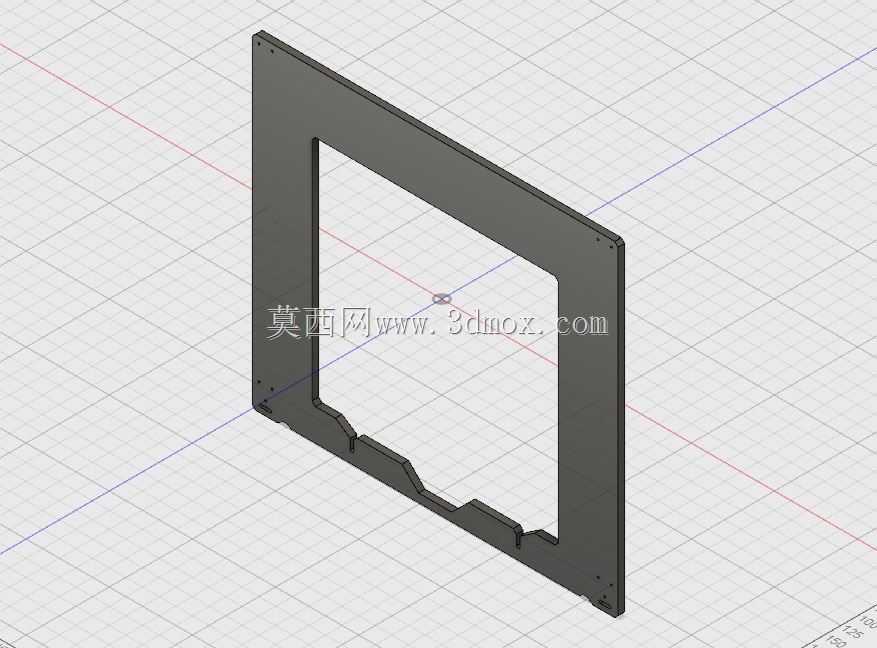

　　框架的结构抗形变能力直接决定了首层粘附效果和大尺寸制件的成型精度。设计过程中首先要匹配两种不同的成型区域尺寸，一种对应300mm×300mm的正方形打印幅面，另一种适配300mm×360mm的长方形幅面，框架整体采用三角形镂空的筋位布局，在不额外增加整体重量的前提下最大化提升结构抗扭刚性，避免金属板材切割后出现的应力形变。安装边界上，框架四周预留的长条形安装腰孔，可兼容不同孔距的Y轴传动滑块安装位，腰孔的调节余量可以抵消改装过程中机架加工的尺寸公差，方便用户调整打印床的水平度，框架边缘的凸耳结构对应Y轴同步带的固定安装位，保证传动过程中受力点与框架重心重合，减少高速移动时的结构晃动。

　　框架中间的镂空区域一方面是为了减轻运动部件的整体重量，降低Y轴步进电机的负载，提升高速打印时的响应速度，另一方面也能减少加热床工作时的热量传导，避免框架受热出现形变，同时预留的走线空间可以方便加热床线路、热敏电阻线路的排布，避免运动过程中线路剐蹭机架。需要注意的是，当前版本的框架暂未预留自动调平传感器、床面调平探针这类电子附件的安装孔位，用户在完成基础组装后，可以根据自身选用的电子配件型号，在对应位置自行钻孔攻丝完成附加功能的拓展，框架的板材厚度适配常规桌面级3D打印机的型材安装槽，不需要额外加工转接件就可以直接装配到改装后的Prusa i3机架上。从结构受力角度分析，框架的四个角位做了延伸支撑设计，

　　对应打印床四个角的调平螺母安装位置，保证调平过程中受力点直接传递到框架主支撑筋上，不会出现局部受力导致的板材弯折，中间的横向筋位刚好对应加热床的中心区域，避免大尺寸加热床长期高温工作后出现中部下垂的问题，保证整个打印平面的平面度公差控制在合理范围内。这类改装结构件的应用，能大幅降低大尺寸Prusa i3机型的DIY门槛，不需要用户自行测绘设计框架结构，直接选用对应尺寸的框架就可以完成打印幅面的拓展，适配市面上常见的300mm规格加热床、铝基板、玻璃平台等配件，兼顾了结构刚性和改装便利性，适合个人DIY玩家、小型工作室做设备改装升级时使用，在实际打印测试中，搭载这款框架的改装机型，在100mm/s的打印速度下，Y轴往复运动的振动幅度明显小于普通拼接式床架，大尺寸制件的边角翘边概率也有明显降低，能够满足日常大尺寸手板、功能件的打印需求。
