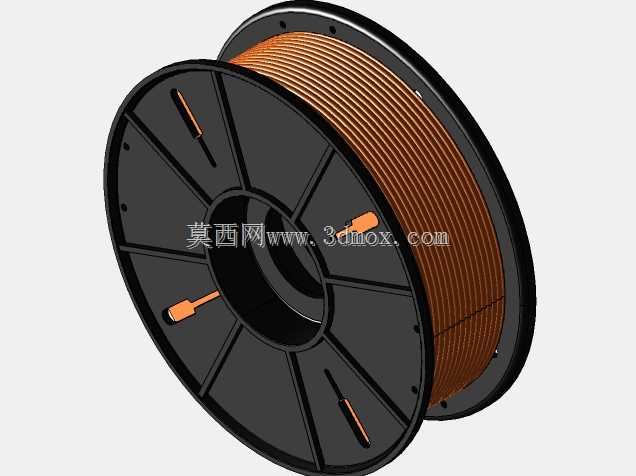

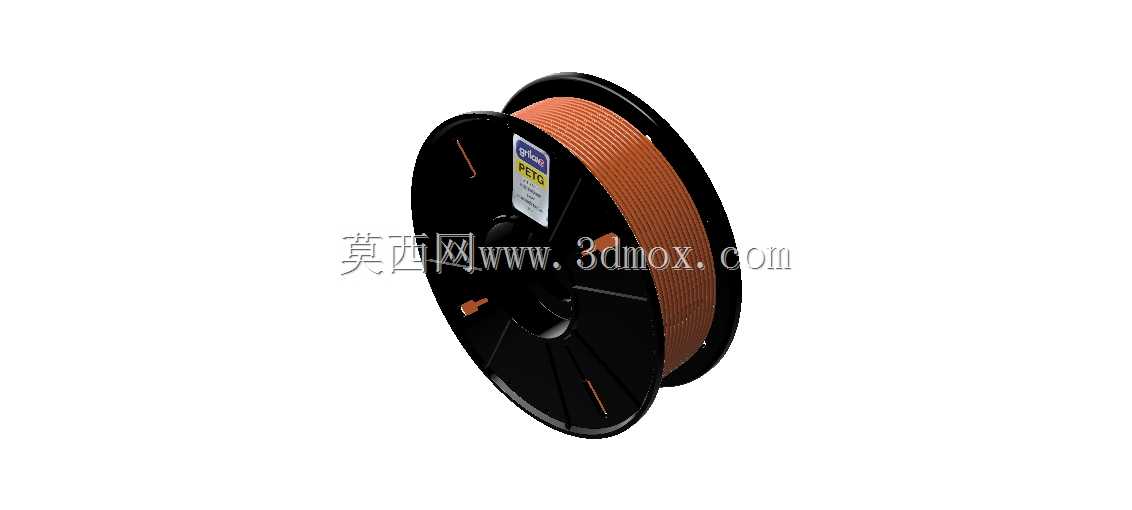

早期款Grilon3一千克装3D打印灯丝线轴结构

　　做FDM3D打印设备配套耗材结构设计快八年，经手的耗材卷轴方案少说也有四十多版，这次翻到早期迭代的Grilon3耗材1kg装线轴结构，还是能想起当时踩过的不少实操坑。很多刚入行的结构工程师容易把耗材线轴当成简单的塑料卷盘，觉得只要能把丝缠上去就行，真落地到打印场景里才知道，这个部件的细节直接影响打印过程的断丝率、送丝顺畅度，甚至耗材存放的防潮可靠性。

　　先从实际应用场景说，这款线轴是针对桌面级FDM3D打印设备配套的1kg装耗材设计的，适配当时主流的Prusa i3结构、早期入门级笛卡尔结构打印机的料架安装位，不管是设备顶部开放式料架，还是机身侧装的悬臂料轴，都能兼容安装。当时做这款结构的时候，市面上不少廉价线轴用的是回收PP料，壁厚薄到装完1kg耗材搬运的时候稍一用力就会裂边，还有的线轴内孔公差做的飘，装到料轴上要么卡太紧转不动，送丝的时候拉扯耗材导致打印件层纹错位，要么间隙太大，打印快速回抽的时候线轴左右窜动，丝圈容易从盘边滑出来卡进轴缝里，直接打断打印进程。

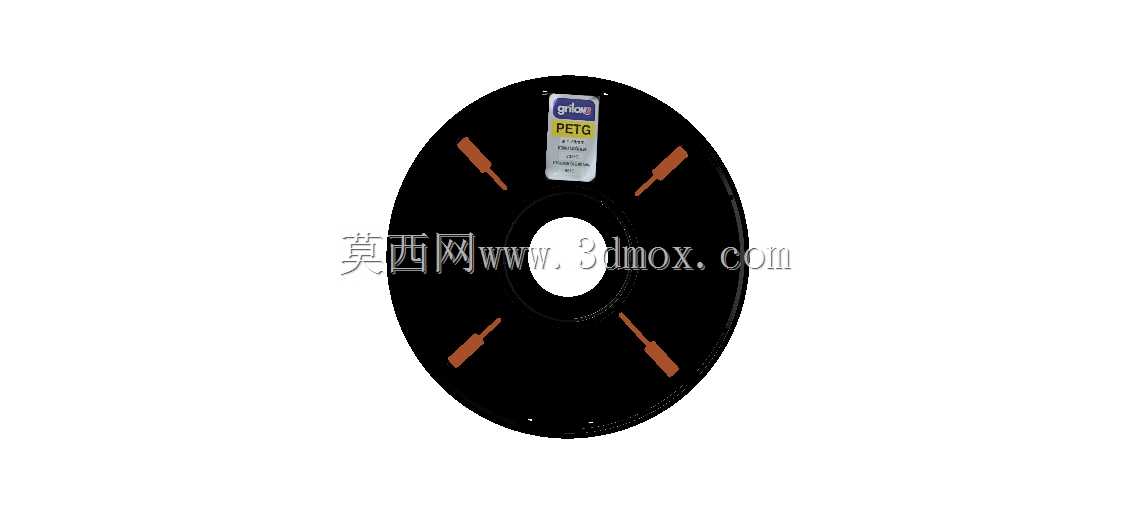

　　说回结构设计的核心思路，这款早期版本的线轴首先把安装边界尺寸卡的很死，阀芯直径做到D214，适配内孔d50的标准料轴安装位，轴向宽度e=73mm，刚好能容纳1kg装1.75mm线径的Grilon3耗材缠绕，不会因为盘宽太窄导致丝圈叠压过高，运输过程中出现塌丝乱线的问题，也不会因为盘宽太宽，装到部分紧凑型桌面机的料仓里卡壳。线轴两侧的挡边做了3°的微量拔模斜度，不是完全垂直的直边，一方面是注塑脱模的时候能减少顶白缺陷，另一方面耗材缠绕到靠近挡边的位置时，不会因为挡边直角边缘刮蹭耗材表面，把耗材刮出细屑堵在喷嘴进料口。

　　当时做功能验证的时候，特意在挡边内侧加了三个均匀分布的楔形卡位凸点，别小看这三个小凸点，耗材开头的固定端可以直接卡进凸点和挡边的缝隙里，不管是出厂缠丝的时候固定料头，还是用户中途换料把剩余耗材的端头卡住，都不会出现料头滑开导致整盘丝松散乱线的情况——之前有一版测试结构没做这个卡位，运输过程中料头松脱，整盘丝在包装里晃散，用户拿到手要理半个多小时的乱丝，投诉率高的离谱。线轴的中心安装孔做了一圈0.2mm高的耐磨凸环，线轴装在料轴上转动的时候，只有凸环和料架接触，接触面积比整个端面接触小很多，转动阻力能降差不多40%，哪怕是打印柔性耗材的时候，送丝轮的拉力也能轻松带动线轴转动，不会因为转动阻力太大把柔性丝拉变形，导致进料尺寸不准。

　　还有个容易被忽略的细节，线轴的绕丝筒表面做了细微的网格状防滑纹，不是光滑的圆柱面，最内层的耗材缠上去之后不会因为筒壁太滑出现整圈打滑空转的情况，尤其是打印到最后剩个几十米耗材的时候，内层丝圈如果打滑，送丝轮抓不住丝就会出现空送料，打印件直接缺层。当时选材料的时候也做了多轮测试，最终用的是添加了少量抗静电剂的HIPS材料，不会因为转动摩擦积累静电吸附空气中的浮尘，毕竟Grilon3这类工程耗材对表面洁净度要求高，浮尘混进耗材里进到喷嘴，很容易造成堵头或者打印件内部出现杂质孔隙。

　　从安装适配性来说，d50的中心孔是当时桌面级3D打印机料轴的通用尺寸，不管是金属光轴料架，还是带轴承的旋转料架，都能直接装进去不用额外加转换套，73mm的轴向宽度也能适配大部分带封闭料仓的设备的料仓内部空间，不会因为盘径太大关不上料仓门。两侧挡边的外边缘做了R2的圆角处理，用户搬运线轴的时候不会被锋利的直边划手，也不会刮破耗材的密封包装袋——之前有批测试件挡边没做圆角，运输过程中震动把包装袋磨破，耗材受潮之后打印的时候频繁出现气泡，费了很大功夫才排查出是挡边割破包装的问题。

　　其实现在回头看这个早期版本的结构，还是有不少可以优化的地方，比如当时没做可折叠的卡扣结构，用完的空线轴不能拆叠收纳，占不少仓储空间，还有中心孔的耐磨凸环当时没考虑到带阻尼的料架适配，后来的迭代版本才加了可适配阻尼顶针的凹槽。但作为早期的量产验证结构，这个线轴的核心尺寸逻辑、功能结构设计，给后来好几款耗材卷轴的迭代打了很实的基础，很多当时踩坑验证出来的细节，比如挡边拔模角度、料头卡位凸点、端面减阻凸环这些设计，到现在还是我们做耗材线轴结构的标准配置。毕竟做3D打印配套的结构件，从来不是靠什么花哨的设计取胜，都是在实际打印场景里一点点磨细节，把每个可能影响打印稳定性的小问题都在结构端解决掉，用户用的时候才不会出莫名其妙的故障。
