BMG挤出机Titan电机铝合金安装固定座

　　在桌面级FDM熔融沉积成型3D打印设备的送料机构改造与组装场景中，送料挤出单元与驱动电机的同轴度、安装刚性直接决定了耗材推送的稳定性，尤其是采用BMG双齿轮减速挤出结构搭配Nema17规格步进电机的组合，若安装件存在形变或定位偏差，很容易出现耗材打滑、送料步进失步、回抽精度不足等问题，直接影响打印成品的层纹表现与尺寸精度。这款铝合金安装座正是针对该类组合的安装需求设计，替代原有打印件安装支架的刚性不足问题，从结构层面解决长期使用下的安装位蠕变、螺丝孔滑牙等常见故障。

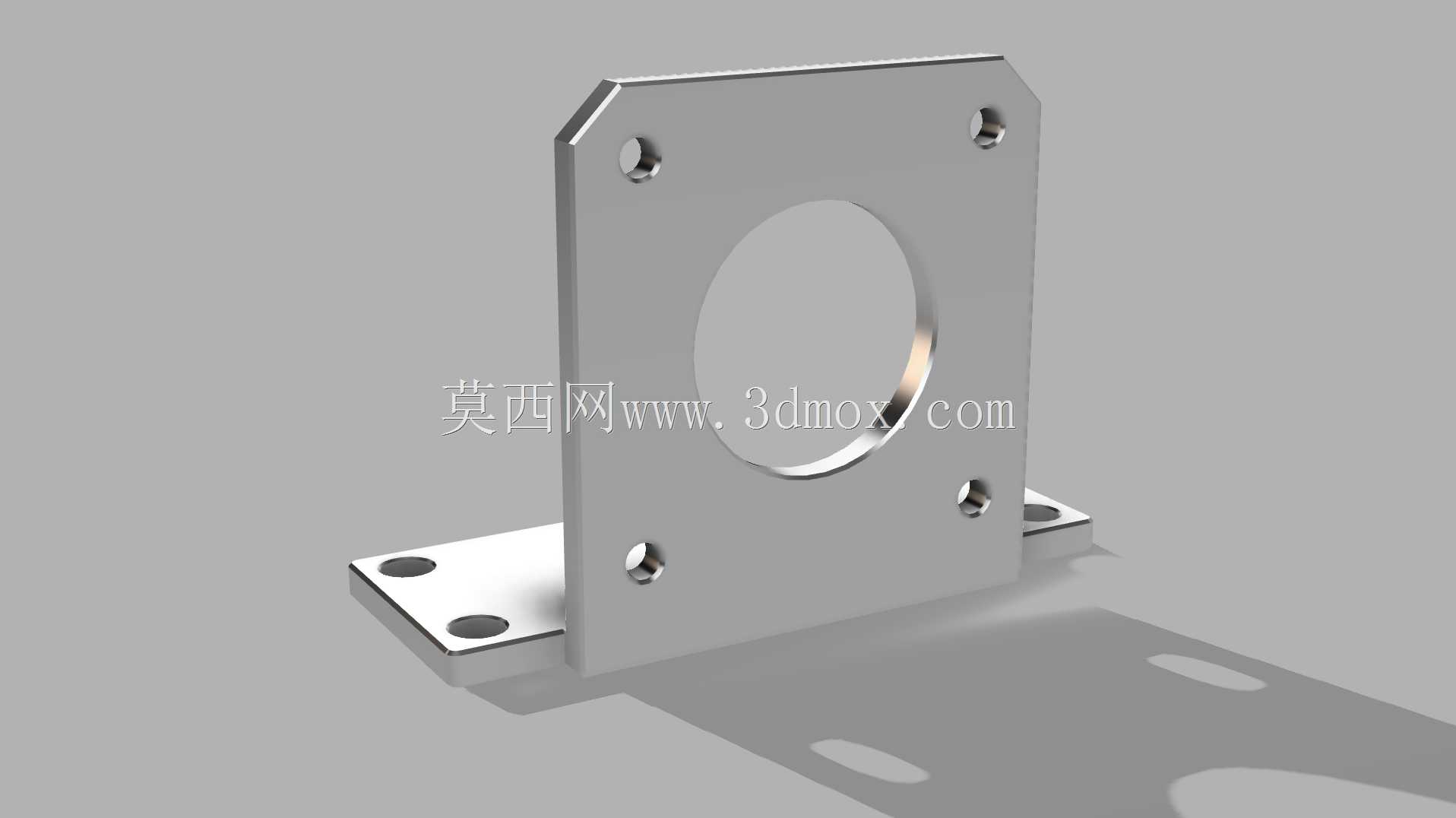

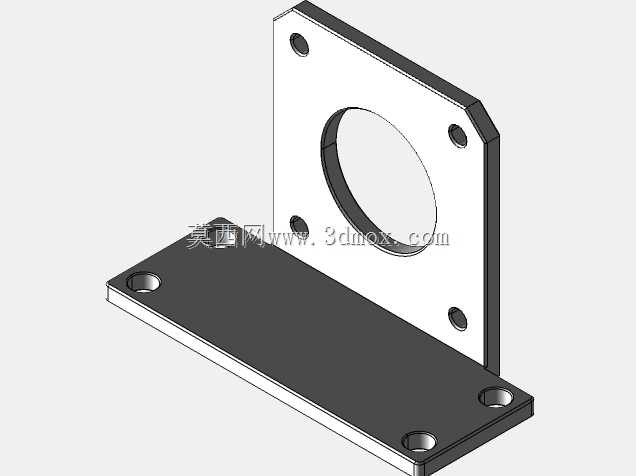

　　从实际安装边界来看，该安装座采用L型折弯式一体结构，垂直立板作为电机的主安装面，中心开设大尺寸圆形过孔，刚好容纳Nema17电机的输出轴端与BMG挤出机的进料对接端，保证电机输出轴与挤出机输入齿轮的同轴度公差控制在合理范围内，避免齿轮啮合偏磨带来的传动阻力增大问题。立板四个角位预留对应Nema17标准安装孔位的沉头螺丝孔，沉头深度刚好容纳M3圆柱头内六角螺丝的头部，安装后螺丝头不会突出立板表面，避免与周边走线、风扇支架等部件产生干涉。水平底板作为与设备机架或者挤出机滑台的连接面，开设两个长圆形调节孔，方便安装时微调整个挤出电机组件的前后位置，适配不同近端、远端送料布局的安装需求，长孔的调节行程覆盖了常见的E3D V6、Volcano等多款热端的进料口对接距离，无需额外打孔改造即可完成适配。

　　设计层面上，整块安装座采用铝合金板材铣削成型，相比3D打印的PLA、PETG材质支架，抗形变能力提升数倍，即使在电机长时间工作发热、机箱内部环境温度偏高的工况下，也不会出现受热软化导致的安装位偏移，垂直立板与水平底板的连接位置做了小圆弧过渡处理，避免直角位置的应力集中，在设备高速移动、挤出机快速换向的工况下，不会出现连接位断裂的问题。立板中心圆孔的边缘做了微小的倒角处理，既去除了铣削加工产生的毛刺，也能在安装时起到导向作用，方便电机轴与挤出机对接时快速对位，不会刮伤电机端盖的漆面。底板的安装孔位同样做了沉台处理，从下方穿入的固定螺丝头部可以完全埋入板件内部，保证底板与安装面完全贴合，不会出现螺丝头顶起导致的安装倾斜问题。

　　从实际应用的适配场景来看，这款安装座不仅可以用于常规的桌面级CoreXY、i3结构3D打印机的近端挤出改造，也可以用于远端送料布局的挤出机固定位安装，甚至可以移植到小型数控雕刻机的主轴电机固定、小型传送带的驱动电机安装等场景，只要安装孔位匹配Nema17电机的标准尺寸，都可以通过该安装座完成可靠固定。安装时需要注意，先将电机通过四颗M3螺丝固定在立板上，再将BMG挤出机的输入齿轮与电机轴锁紧，调整齿轮啮合间隙后，再通过底板的长孔将整个组件固定在滑台或者机架上，最后微调位置保证挤出机进料口与热端进料通道完全对正，避免耗材在进料路径上出现弯折阻力。相比一体式的铸铝电机支架，这款铣削成型的安装座重量更轻，不会给X轴滑台带来过多的运动负载，能有效降低高速运动时的惯性，提升打印过程中的运动稳定性，同时铝合金材质的导热性可以辅助带走电机工作产生的部分热量，降低电机长时间工作的温升，减少步进电机高温退磁的风险。
