桌面级FDM3D打印机4010风机风道结构

　　做桌面级FDM设备改装的工程师大多接触过这类4010规格的风机风道，这类结构最早是随CR-10这类开源机型普及开的，现在不少市售的入门级桌面FDM设备、甚至玩家自行DIY的机型，都在沿用类似的风道设计逻辑。从实际装机场景来看，这类风道直接挂载在挤出头热端的安装支架上，和挤出头的加热块、喷嘴保持固定的相对位置，核心作用是把4010轴流风机吹出的冷却气流精准导向喷嘴刚挤出的熔融耗材表面，让耗材挤出后能快速冷却定型，避免打印悬垂结构、小角度斜面时出现耗材垂坠、层纹错位、边角塌边的问题，尤其是打印PLA这类对冷却要求较高的耗材时，风道的导风效率直接决定了小尺寸特征、薄壁结构的打印成型质量。

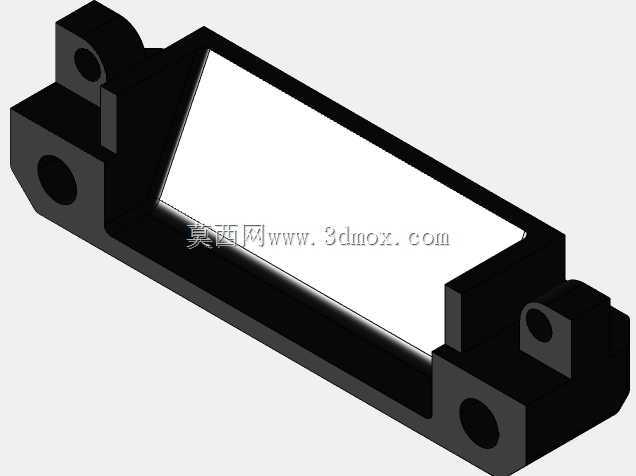

　　从结构设计的角度拆解，这个风道采用了一体化的框型导风腔体，腔体的进风端完全匹配4010风机的出风面尺寸，能最大程度承接风机输出的气流，减少进风位置的漏风损失；腔体内部做了平滑的过渡曲面，没有直角突变的结构，避免气流在腔体内部形成涡流造成风压损失，出风端做了收窄的扁长型出风口，把分散的气流收拢成均匀的面状风幕，刚好覆盖喷嘴下方1-3mm的耗材挤出区域，既不会因为气流太分散吹到加热块造成热端温度波动，也不会因为气流太集中导致局部冷却过快出现层间粘结不牢的问题。

　　安装结构的设计也完全适配现有挤出头的安装位，风道两端延伸出带通孔的安装耳，安装孔的位置和常规挤出头支架的固定孔位完全对齐，采用M2规格的螺钉就能完成固定，不需要额外对支架做打孔、打磨改装，替换原装风道或者做第三方改装的时候可以直接对位安装，安装耳的厚度做了加强处理，避免长期受风机振动出现安装孔开裂、风道移位的问题。从安装边界来看，整个风道的外轮廓尺寸完全控制在挤出头的运动安全范围内，不会在打印过程中和打印平台、模型、机身框架发生干涉，风道的下沿比喷嘴端面高出2mm左右，既保证出风口和冷却区域的距离合适，也不会在打印首层的时候刮蹭平台表面的美纹纸或者PEI涂层。

　　实际使用中这类风道的优势很明显，一体化的结构没有拼接缝隙，不会出现漏风问题，导风角度经过反复校准，左右两侧的出风量均匀，不会出现模型单侧冷却不足导致的变形问题；安装耳的位置做了下沉设计，螺钉固定后钉头不会突出风道表面，避免运动过程中勾到设备的走线。不少玩家在改装打印机散热的时候，会优先选择这类结构的风道，相比原厂自带的简易导流结构，它的冷却覆盖范围更均匀，打印复杂结构的时候成品表面质量提升非常明显，而且因为结构简单，打印或者加工的成本很低，替换维护也很方便，不需要复杂的调试步骤，装上去就能直接匹配原有风机的参数使用。

　　在结构建模的时候，需要特别注意风道内壁的顺滑度，不能有多余的凸起或者台阶，不然会打乱气流的走向，影响出风的均匀性；安装孔的同轴度要控制在合理公差范围内，不然安装的时候会出现孔位错位，强行上螺钉会导致风道变形，改变出风的角度。另外风道的壁厚设计要兼顾强度和重量，壁厚太厚会增加挤出头的运动负载，影响高速打印时的定位精度，壁厚太薄又容易在风机长期振动下出现开裂，一般1.5-2mm的壁厚就能满足使用需求，既保证足够的结构强度，也不会给运动组件带来额外的负担。
