2.8英寸ILI9341驱动TFT彩屏显示模块

　　在嵌入式开发、小型智能设备的人机交互场景里，这类2.8英寸的TFT彩屏是出镜率极高的交互载体，小到手持检测仪器、桌面迷你工控终端，大到开源硬件开发套件、小型设备的状态显示面板，都能见到它的身影。不同于大尺寸工业显示屏的厚重结构，这类小尺寸彩屏走的是紧凑集成路线，核心驱动采用ILI9341芯片，通过SPI接口和主控端通讯，仅需少量IO口就能完成画面刷新、指令传输，对引脚资源紧张的小型主控板十分友好。

　　从实际使用的角度看，这块屏的240x320像素分辨率刚好覆盖小型设备的信息展示需求，既可以显示纯色块、简单图标做设备状态指示，也能渲染简单的曲线、字符完成参数读数，甚至能加载低分辨率的位图做简易交互界面，足够应对绝大多数非高清显示的场景。非触摸的版本省去了触摸层的结构，整体厚度更薄，安装时不需要额外预留触摸排线的弯折空间，对内部空间局促的小型设备来说适配性更强。

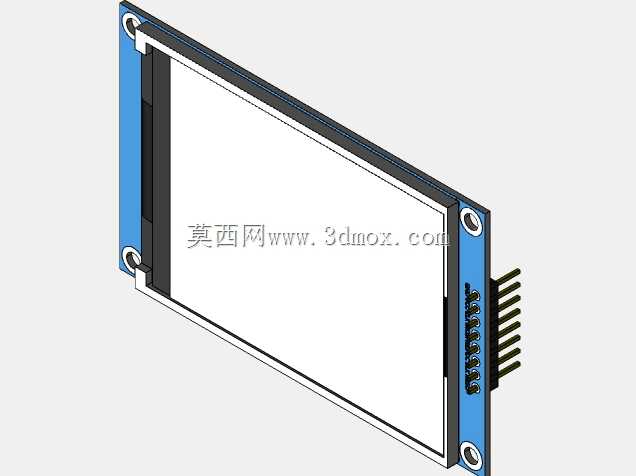

　　做这个三维模型的时候，首先要卡准的是PCB基板的外轮廓尺寸，四个角的安装孔位是安装定位的核心基准，孔位的间距、孔径都要和实物匹配，不然做结构装配的时候会出现孔位对不上、螺丝无法锁附的问题。屏幕的有效显示区域要和PCB上的金属边框对齐，边框的压合台阶高度要还原到位，实际装配中这个金属边框是用来压紧LCD屏体、屏蔽部分外界电磁干扰的，模型里如果忽略这个台阶的尺寸，做外壳开窗的时候就会出现边框顶住外壳、屏幕无法装平的问题。

　　不少人建模的时候会把PCB背面的SMD元件、排针侧的引脚细节做过度还原，但实际做结构设计的时候，这些元件只要不超出PCB的厚度边界、不和外壳内部的筋位发生干涉，完全可以做简化处理，毕竟结构设计阶段核心关注的是安装边界、外轮廓干涉，不需要把每个阻容元件都建出来徒增模型面数。要注意的是排针所在的侧边，要预留足够的排线插拔空间，排针的突出高度要准确，不然外壳装配后排线被顶住，会出现屏幕装歪、外壳合缝不严的问题。

　　实际选型的时候，这类屏的PCB板蓝色阻焊是比较常见的外观，侧边的排针引脚定义顺序要和实物一致，做结构的时候不需要复刻引脚的电气定义，但排针的位置、突出长度必须准确，避免和周边的结构件产生干涉。屏幕表面的显示区域是略低于金属边框的，这个高度差要在模型里体现出来，做外壳的透明视窗或者保护面板的时候，才能留出合理的间隙，避免刮花屏幕表面的偏光片。

　　很多新手做这类电子模块的建模时，容易忽略安装孔周围的禁布区，实际PCB上安装孔周围是不会布置过高元件的，模型里如果在孔位附近加了多余的凸起结构，就会导致锁螺丝的时候螺丝顶住元件，造成PCB变形甚至元件损坏。另外屏幕的FPC排线是从屏体背面延伸到PCB上的，这个排线的弯折半径要留足，模型里不要把排线做成完全拉直的状态，要还原实际装配中的自然弯折形态，不然做内部结构校验的时候，会误判排线和其他部件的干涉情况。

　　从应用场景倒推设计的话，这类屏经常被用在需要频繁拆装的开发类设备上，所以安装孔的位置要尽量对称，方便不同方向的安装固定，模型里还原的四个角安装孔刚好满足这个需求，不管是横装还是竖装都能找到对应的固定点位。屏幕的整体厚度控制在比较薄的区间，哪怕是叠加外壳的保护面板，整体也不会占用太多的设备内部空间，对于追求紧凑化设计的小型智能设备来说，这个尺寸的屏是兼顾显示效果和安装空间的折中选择。

　　建模过程中不需要刻意追求每个细节的1:1复刻，比如PCB上的丝印字符、微小的测试点这些对结构装配没有影响的细节都可以省略，核心要保证的是外轮廓尺寸、安装孔位、接口位置、突出部件的高度这几个关键尺寸和实物一致，这样导出的模型才能直接用来做设备的结构干涉校验、外壳开孔设计，不需要拿到实物反复测量调整。要知道结构设计阶段的三维模型，核心价值是提前发现装配干涉、确认安装边界，而不是做外观渲染的展品，把关键配合尺寸做准，比堆砌无关的细节要有意义得多。
