法兰连接手动截止阀结构三维设计

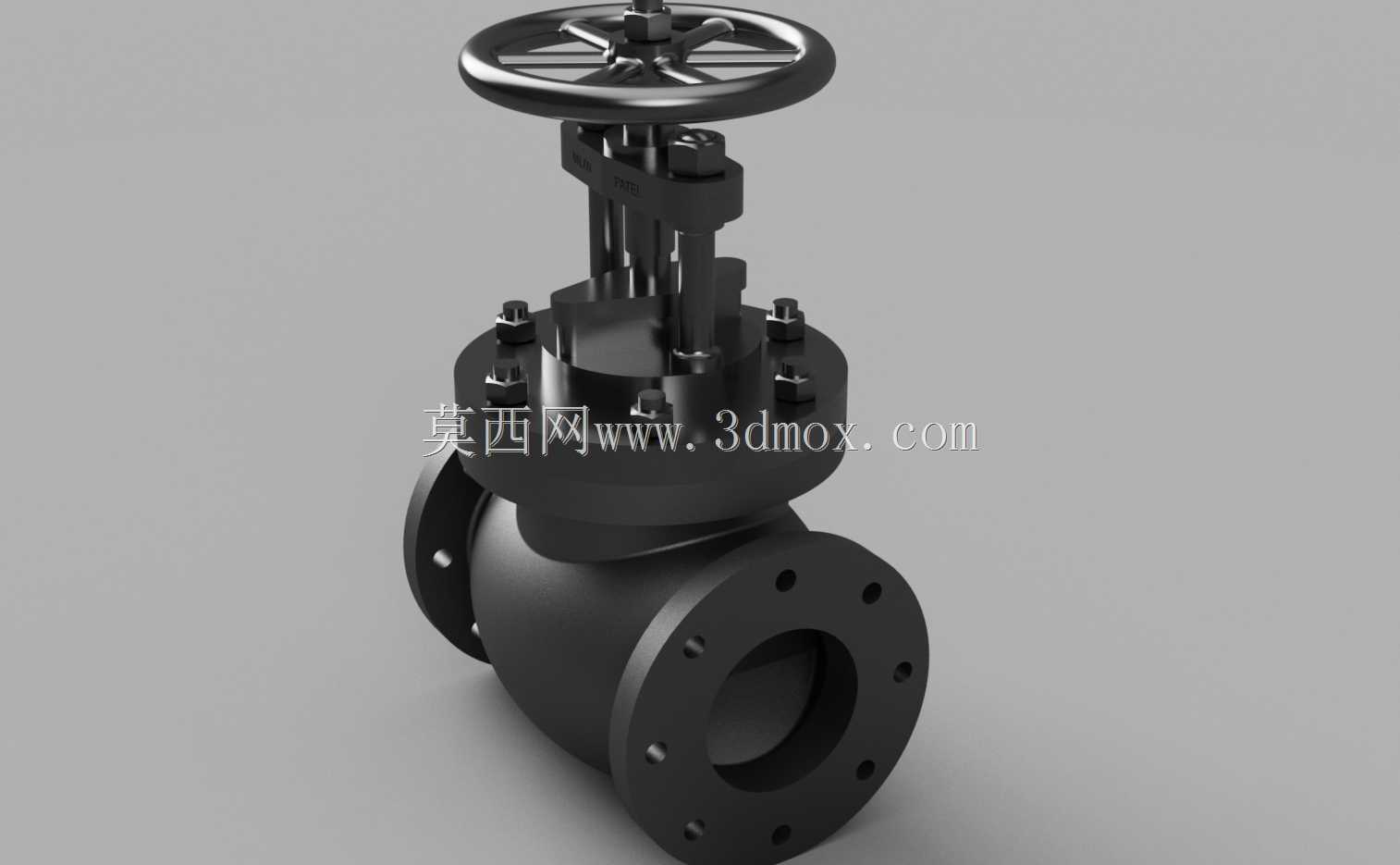

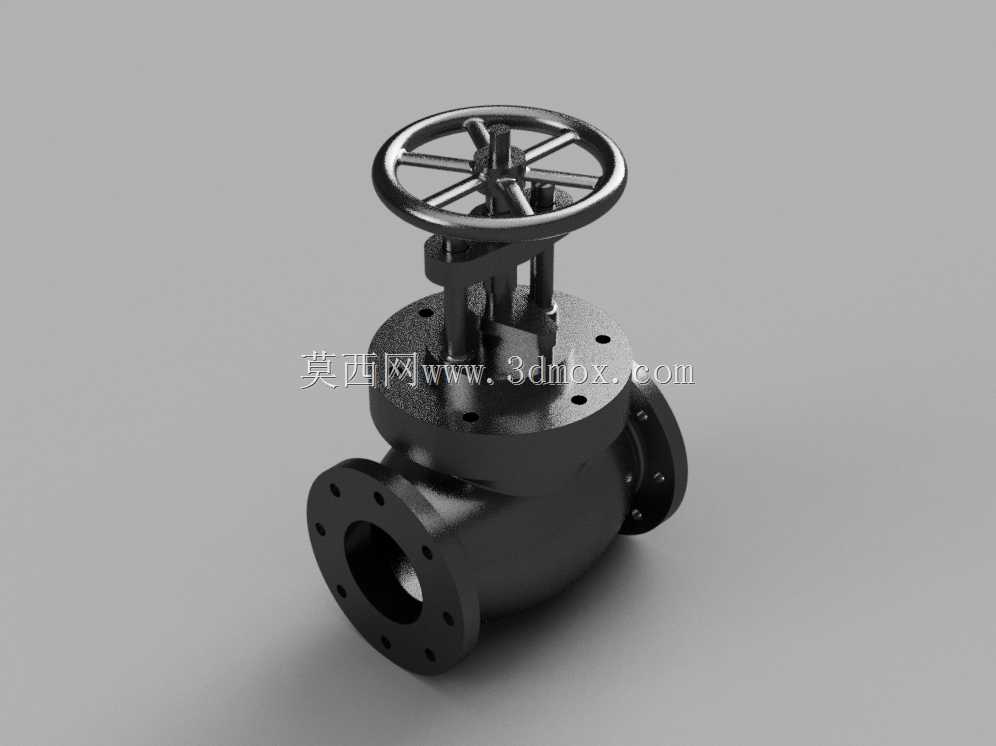

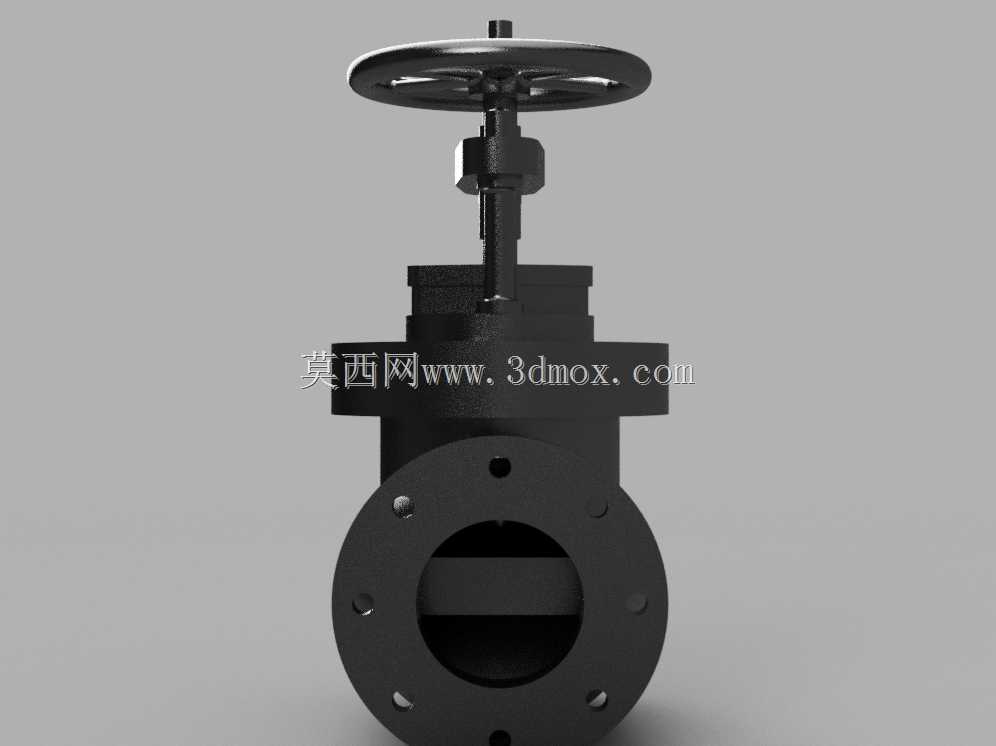

　　在化工、市政给排水、暖通空调、热力管网等流体输送系统的管路设计中，截止阀是应用频次极高的截断与节流类阀件，和球阀的全通径快速启闭特性不同，这类阀件依靠阀瓣沿阀座轴线方向的升降动作，实现对管路通流截面的精准调节，既可以完成管路的完全截断，也能在系统调试阶段实现不同开度下的流量匹配，适配对流量调节精度有要求、启闭频次适中的工况场景。从实际工程选型的角度看，这类法兰连接的手动截止阀，通常适配中低压等级的金属管路系统，两侧法兰的密封面形式、螺栓孔分布参数严格匹配对应公称压力下的管路法兰标准，安装时无需额外加工转接结构，直接通过螺栓组与管路法兰对接，中间加装对应耐温等级的密封垫片即可完成密封，安装边界清晰，现场施工的适配性较强。

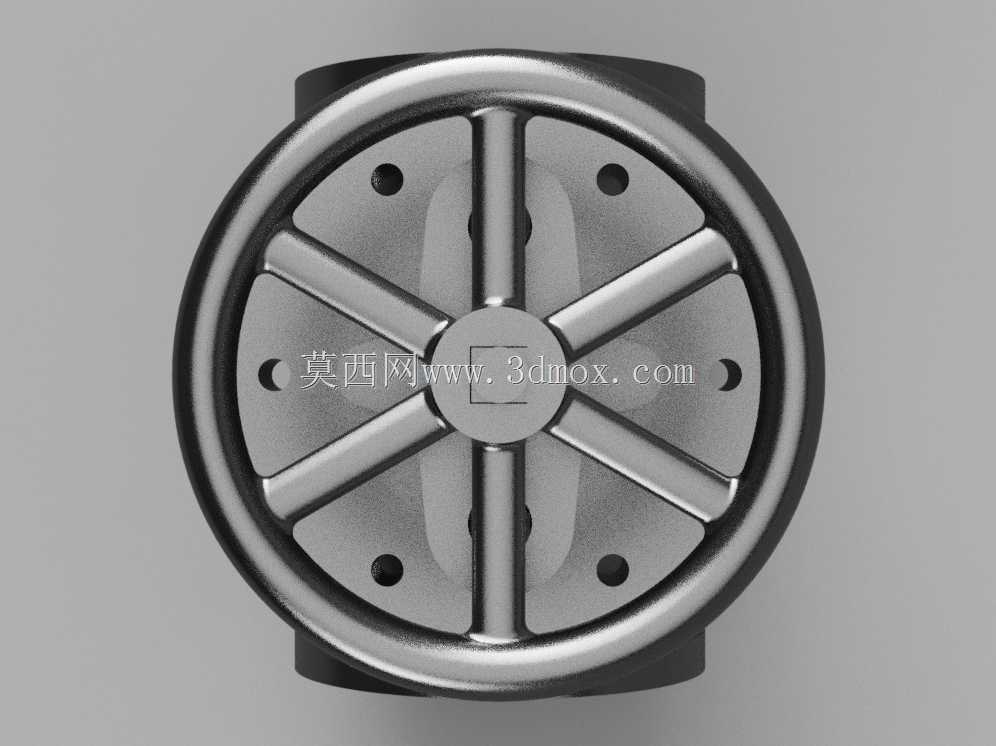

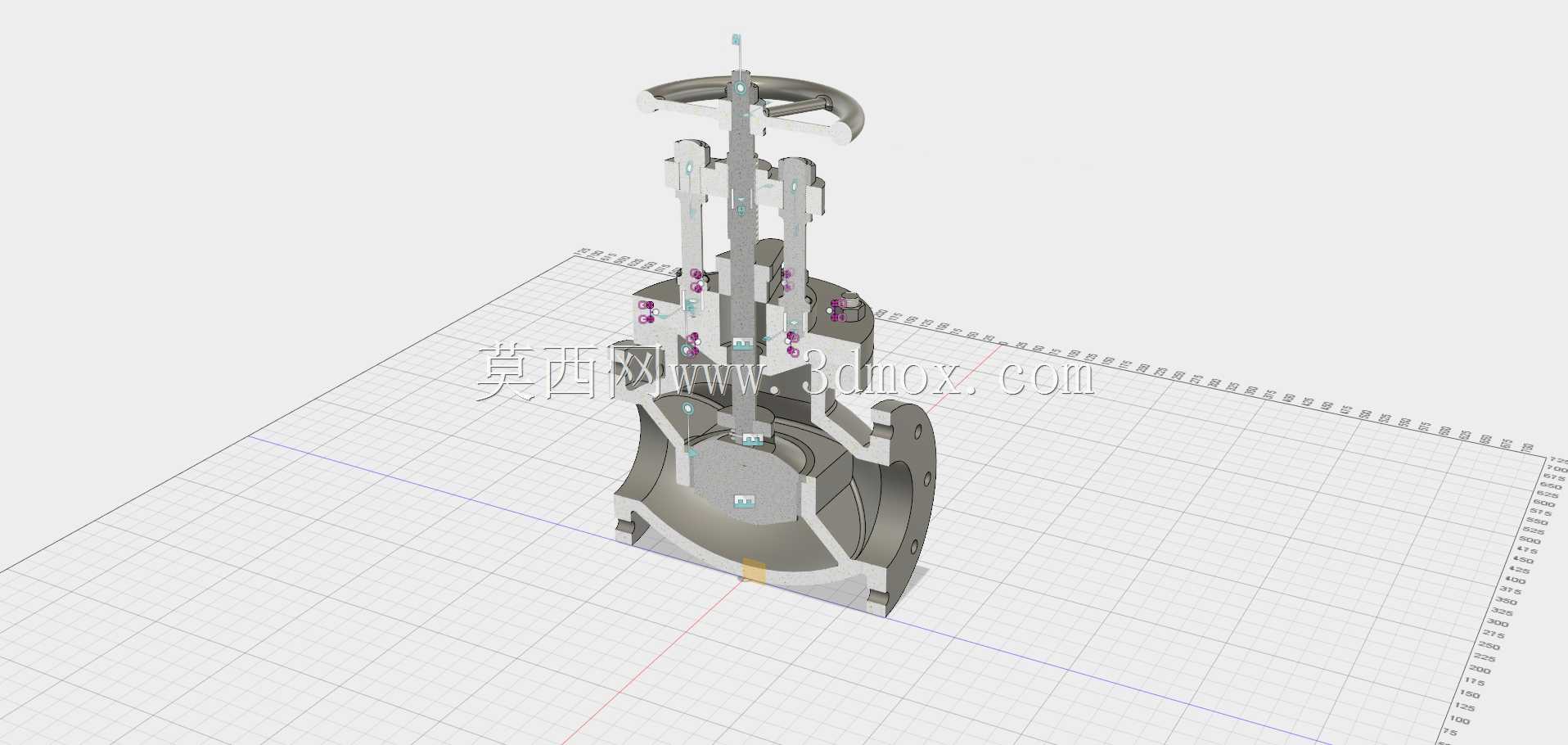

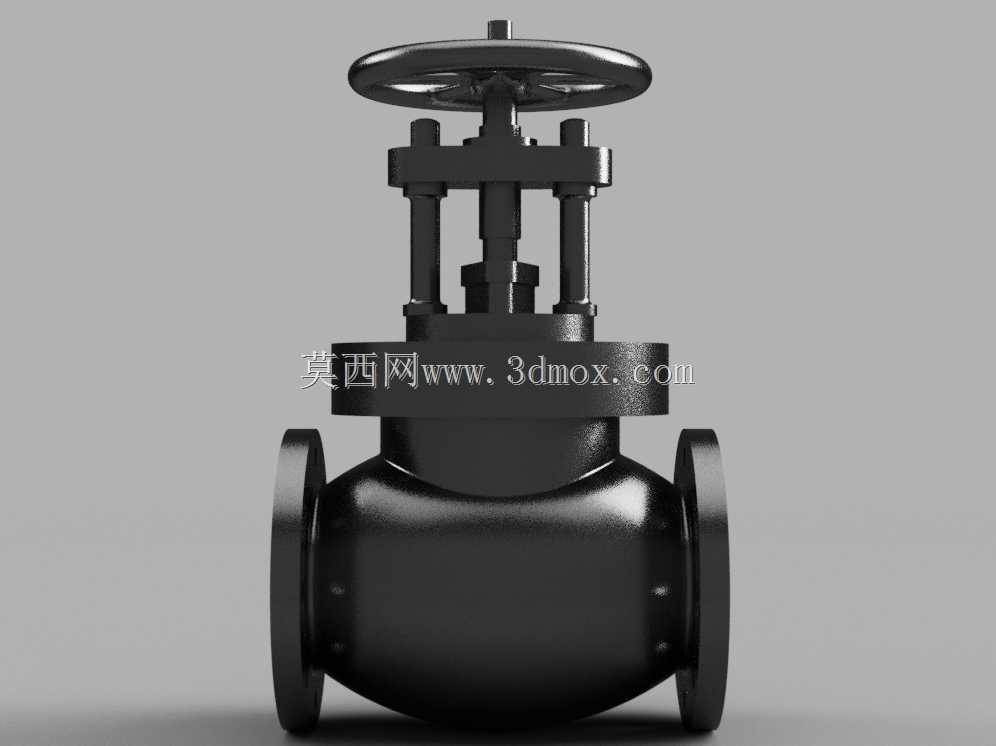

　　从结构设计逻辑来看，这款手动截止阀采用了经典的下进上出流道设计，阀体为整体铸造成型的球形中腔结构，相比直角式流道，直通式的流道阻力虽然略高，但流体在阀腔内的流动状态更平稳，阀瓣受到的流体侧向冲击力更小，长期运行时阀杆的偏磨风险更低。顶部的手轮通过阀杆螺母与阀杆形成螺旋传动副，转动手轮时阀杆带动底部的圆盘式阀瓣做垂直升降运动，阀瓣的密封面与阀体上的环形阀座密封面紧密贴合时，即可实现管路的完全截断；当阀瓣提升不同高度时，阀瓣与阀座之间形成的环形通流截面发生变化，以此实现对管路流量的调节。阀杆部位设置了多层填料密封结构，通过填料压盖的压紧力使填料产生径向变形，填充阀杆与阀盖之间的间隙，避免管路内的压力流体从阀杆部位泄漏，满足常规工况下的密封要求。

　　在三维建模过程中，需要重点关注几个核心结构的尺寸匹配关系：首先是阀瓣的行程，要保证阀瓣完全提升时，通流截面的有效通径不小于管路公称通径的80%，避免全开状态下产生过大的流阻；其次是阀杆的导向结构，阀盖内部设置的导向套与阀杆的配合间隙需要控制在合理范围，既要保证阀杆升降动作顺畅无卡滞，也要避免间隙过大导致阀瓣偏斜，造成密封面贴合不严产生内漏；另外两侧法兰的螺栓孔中心圆直径、螺栓孔数量与孔径、密封面的凸台高度，都需要严格遵循对应公称压力的法兰标准，避免现场安装时出现螺栓无法对位、密封面压合不紧的问题。

　　从实际使用的特性来看，这类手动截止阀的启闭过程中，阀瓣与阀座的密封面之间无相对滑动摩擦，密封面的磨损量相比闸阀更小，使用寿命更长，而且密封面的检修研磨也更方便，后期维护成本较低。需要注意的是，这类直通式截止阀安装时需要严格遵循流体低进高出的方向要求，即流体从阀瓣下方进入阀腔，从阀瓣上方流出，这样在阀门关闭状态下，填料部位承受的压力更低，能有效减少阀杆部位的外漏风险，同时开启时的操作力矩也更小。在热力管网的疏水支路、化工管路的流量调节支路、建筑给排水的立管控制段，这类结构的截止阀都有非常广泛的应用，其结构成熟、可靠性高，是流体管路系统中不可或缺的基础控制元件。建模时还需要考虑手轮的操作空间，手轮的外径尺寸要保证手动操作时的力臂足够，同时手轮下方要预留足够的操作间隙，避免安装后周边管路或结构件阻碍手轮的转动，保证现场操作的便利性。
