气动棘轮扳手结构三维设计模型

　　在汽车维修、设备装配、五金拆装等需要频繁拧紧紧固件的作业场景中，狭小空间内的螺栓拆装一直是手动工具难以高效覆盖的痛点，气动棘轮扳手正是针对这类场景开发的手持动力工具。这款气动棘轮的驱动端采用行业通用的方形驱动接口，可直接适配标准规格的套筒附件，和手动棘轮扳手的套筒完全通用，作业时无需额外购置适配附件，能直接替换现有手动棘轮完成动力升级。

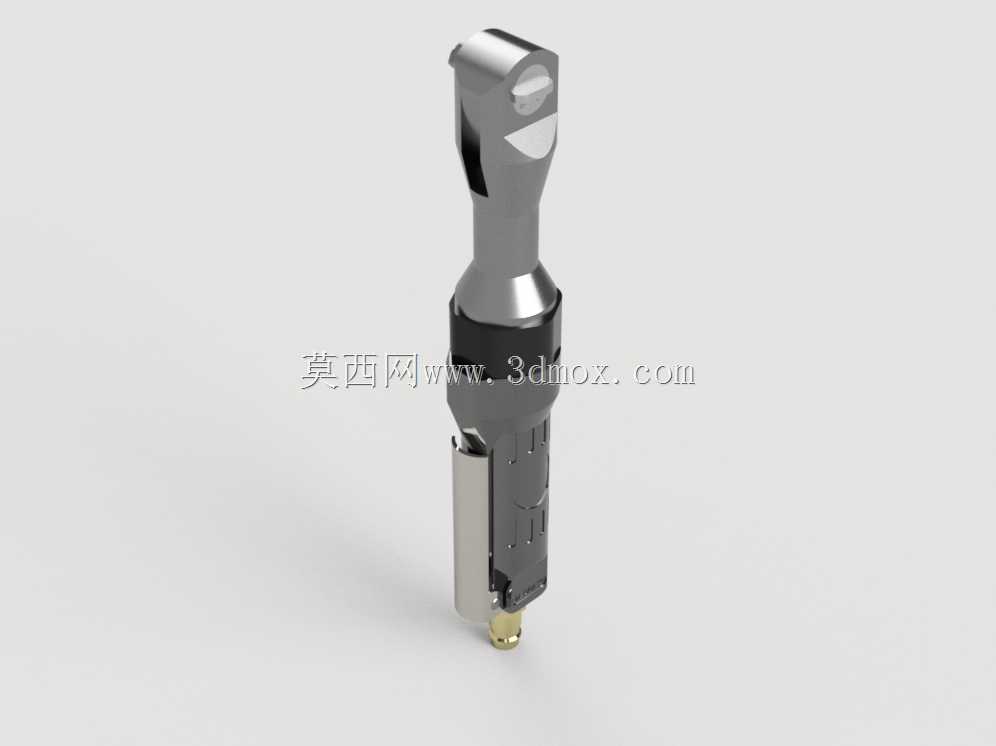

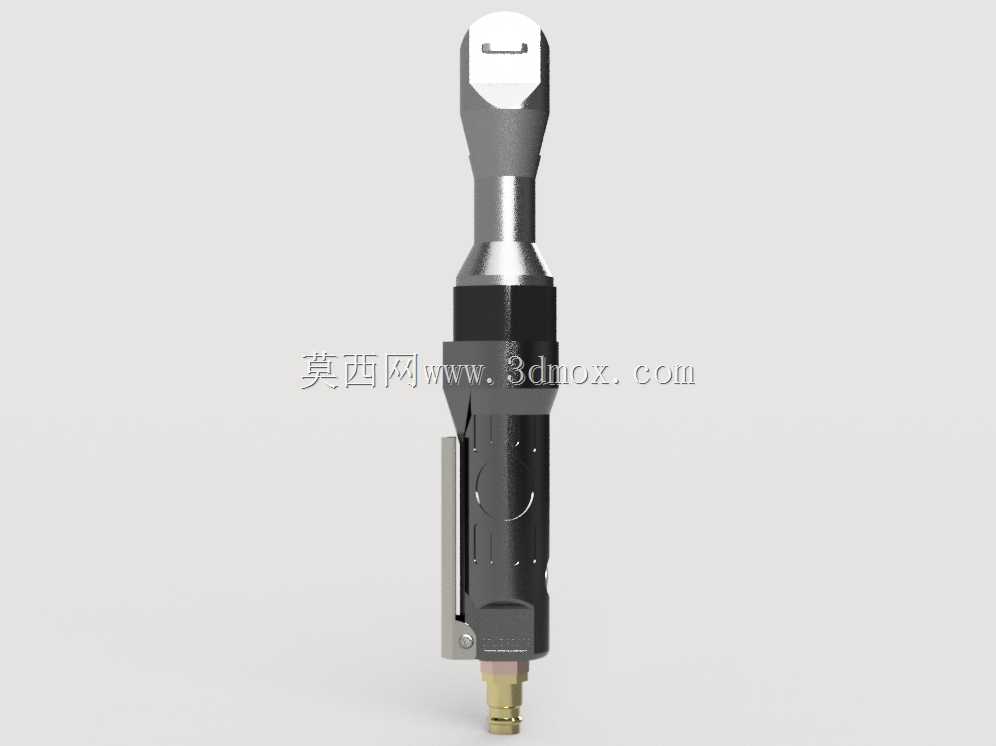

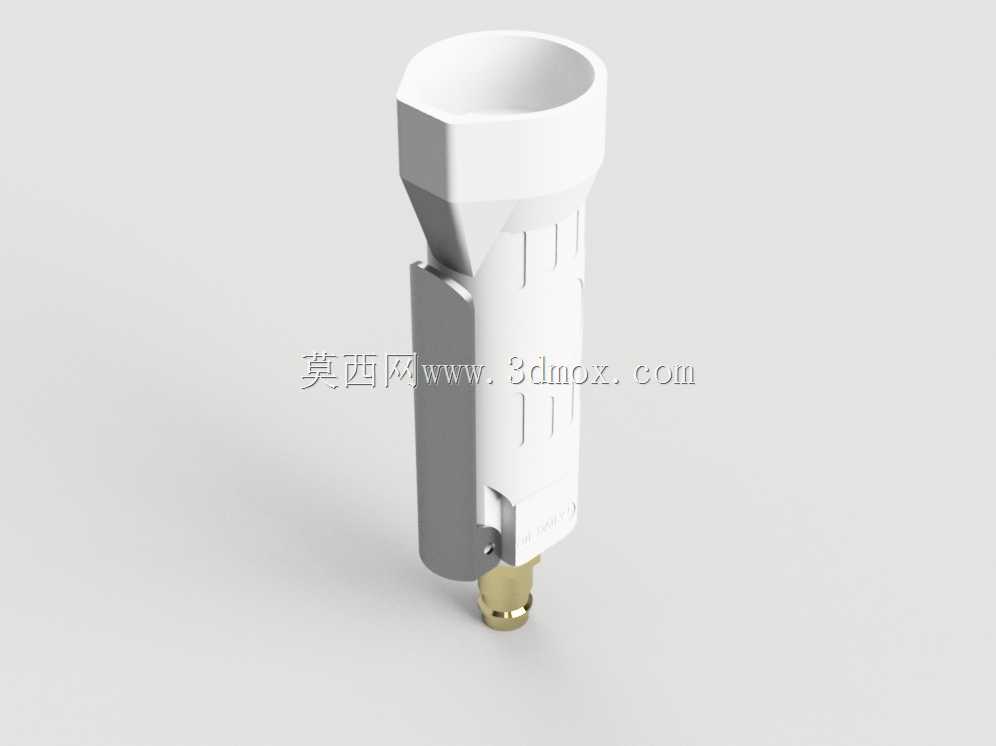

　　从结构设计逻辑来看，这款工具的主体分为三个功能区段：上部的进气对接段做了内凹式快插接口设计，接口内壁做了密封锥面处理，可直接对接工厂常见的8mm外径气动软管，对接后无需额外卡箍固定即可承受0.6-0.8MPa的常规工作气压，接口外侧做了六角防滑结构，徒手即可完成插拔操作。中部的握持段做了多道轴向防滑槽，槽深控制在1.2mm，既可以增加握持时的摩擦力，避免带油污的手套操作时打滑，又不会因为槽体过深积累油污难以清理，握持段的直径设计为38mm，符合成年男性手掌握持的舒适尺寸区间，长时间握持作业不易产生疲劳。下部的动力输出段集成了气动马达与棘轮棘爪结构，外侧的金属防护块采用耐磨合金钢材质，覆盖了棘轮结构的易磨损区域，即使作业时不小心碰到周边金属构件，也不会损伤内部的棘爪传动结构。

　　这款气动棘轮的整体长度控制在160mm左右，最大外径不超过42mm，相较于普通电动棘轮扳手，体积缩小近30%，可以深入到手动扳手无法转动、电动工具放不进去的狭小装配空间，比如汽车底盘的悬挂螺栓、设备内部的管线旁紧固件、机柜内侧的固定螺丝等位置。安装边界方面，驱动方头的轴线和工具主体轴线重合，作业时驱动方头周围30mm范围内无突出结构，套筒安装后不会和工具本体产生干涉，可适配最大到M12规格的标准螺栓拧紧作业，输出扭矩可通过前端的气压调节旋钮控制，范围覆盖10-60N·m，既能满足小螺丝的精细拧紧需求，也能应对常规紧固件的大扭矩锁付。

　　设计过程中针对气动工具的常见故障点做了结构优化：进气口位置内置了金属过滤网，可过滤压缩空气中的大颗粒杂质，避免杂质进入气动马达磨损叶片，延长工具的使用寿命；排气孔设计在握持段的下方位置，排气方向朝向工具尾部，作业时排出的压缩空气不会直接吹向操作人员的手部，也不会把工件表面的铁屑、灰尘吹起影响作业视线；棘轮棘爪结构采用了分体式设计，棘爪磨损后可单独更换，无需更换整个传动总成，降低后期的维护成本。

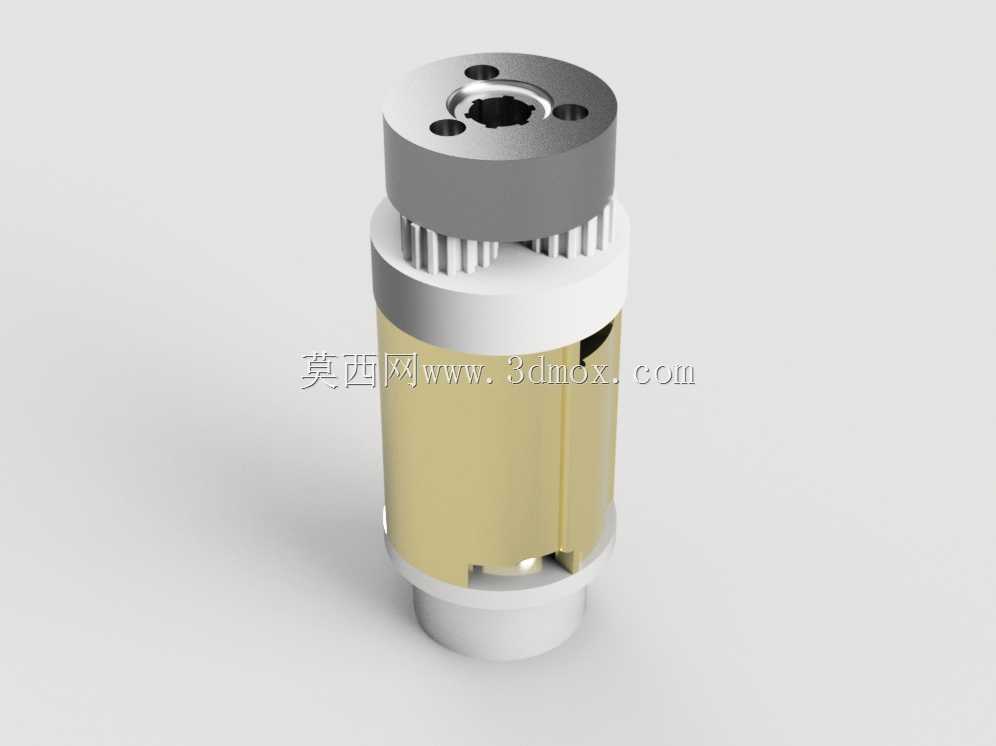

　　和纯手动棘轮相比，这款气动棘轮不需要操作人员反复摆动手腕施加扭矩，只需要按住进气开关即可连续输出旋转动力，拧紧紧固件的效率可提升3倍以上，尤其是在需要连续拆装数十个螺栓的批量作业场景下，能大幅降低操作人员的劳动强度。和充电式电动棘轮相比，这款气动工具没有内置电池，整体重量更轻，长时间手持作业的负重感更小，且不存在电池续航问题，只要接入压缩空气即可持续作业，适合工厂流水线、汽修工位等有固定气源的作业场景使用。结构建模时对所有配合面都做了公差匹配设计，气动马达的转子和缸体之间的配合间隙控制在0.03mm，既保证转子可以高速转动无卡滞，又不会因为间隙过大导致气压泄漏损失扭矩，所有密封槽的尺寸都按照标准O型圈的规格设计，装配后可保证各腔体之间的密封性能，避免作业时出现漏气、扭矩不足的问题。
