电位计电阻十进位调节旋钮结构设计

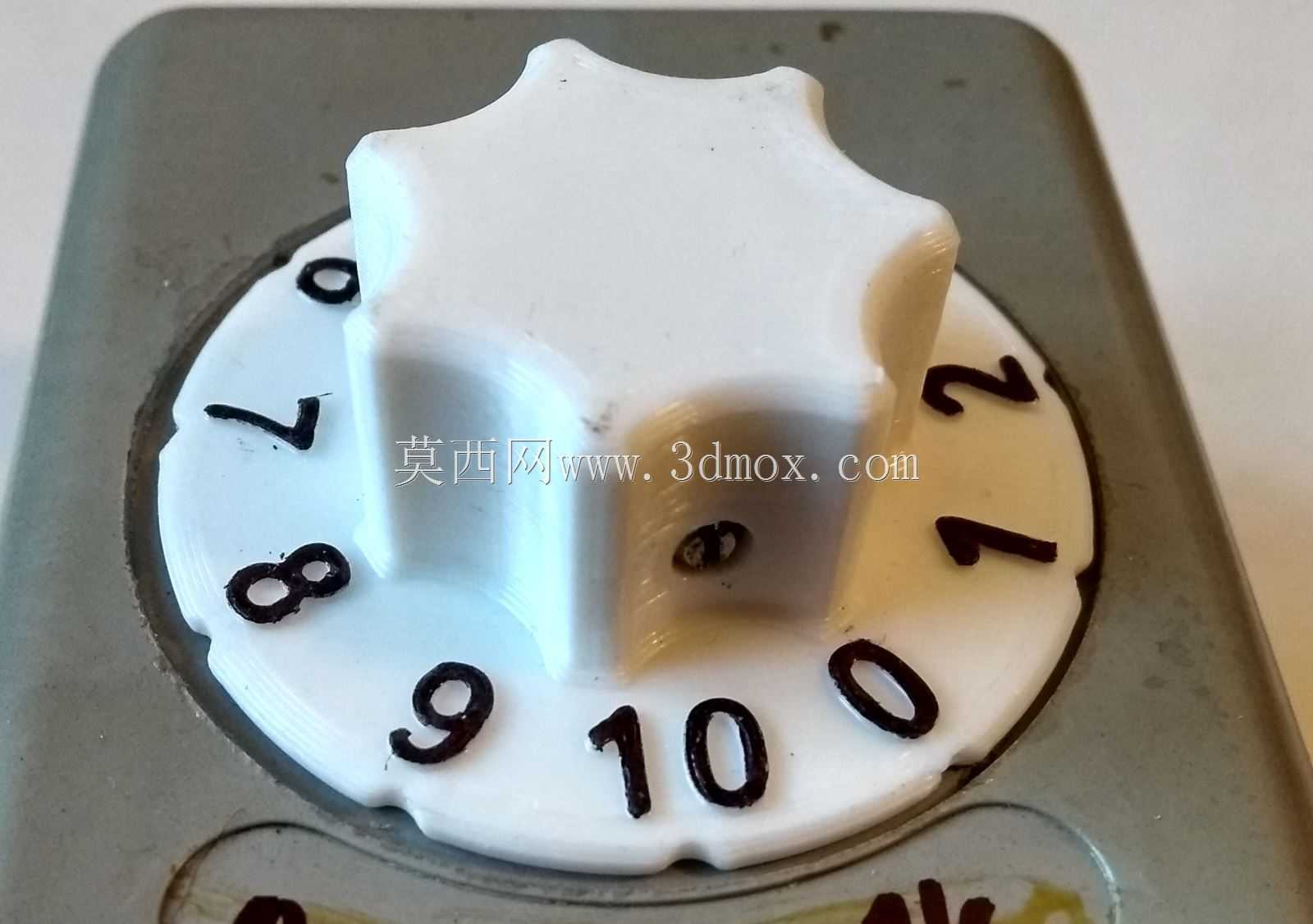

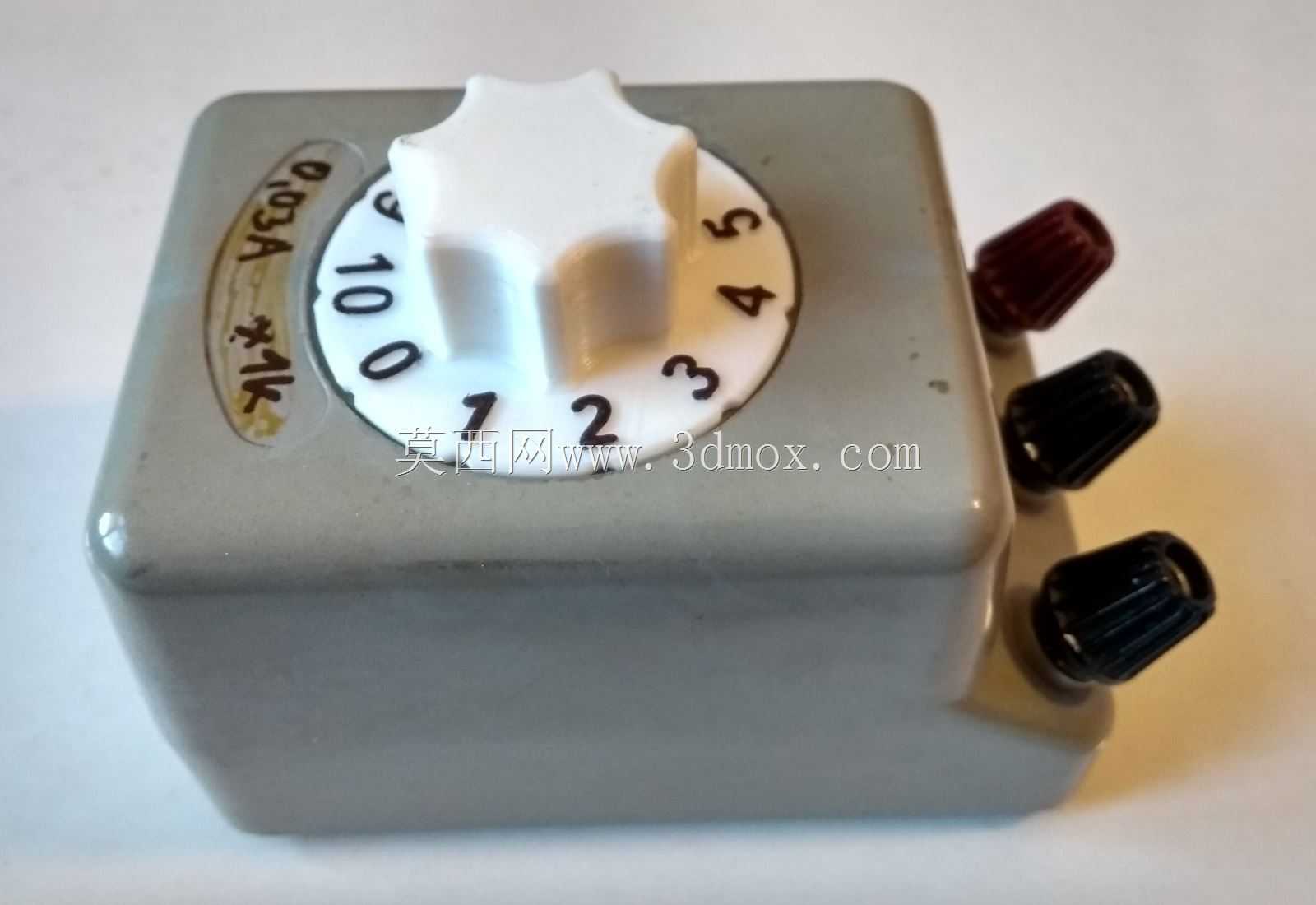

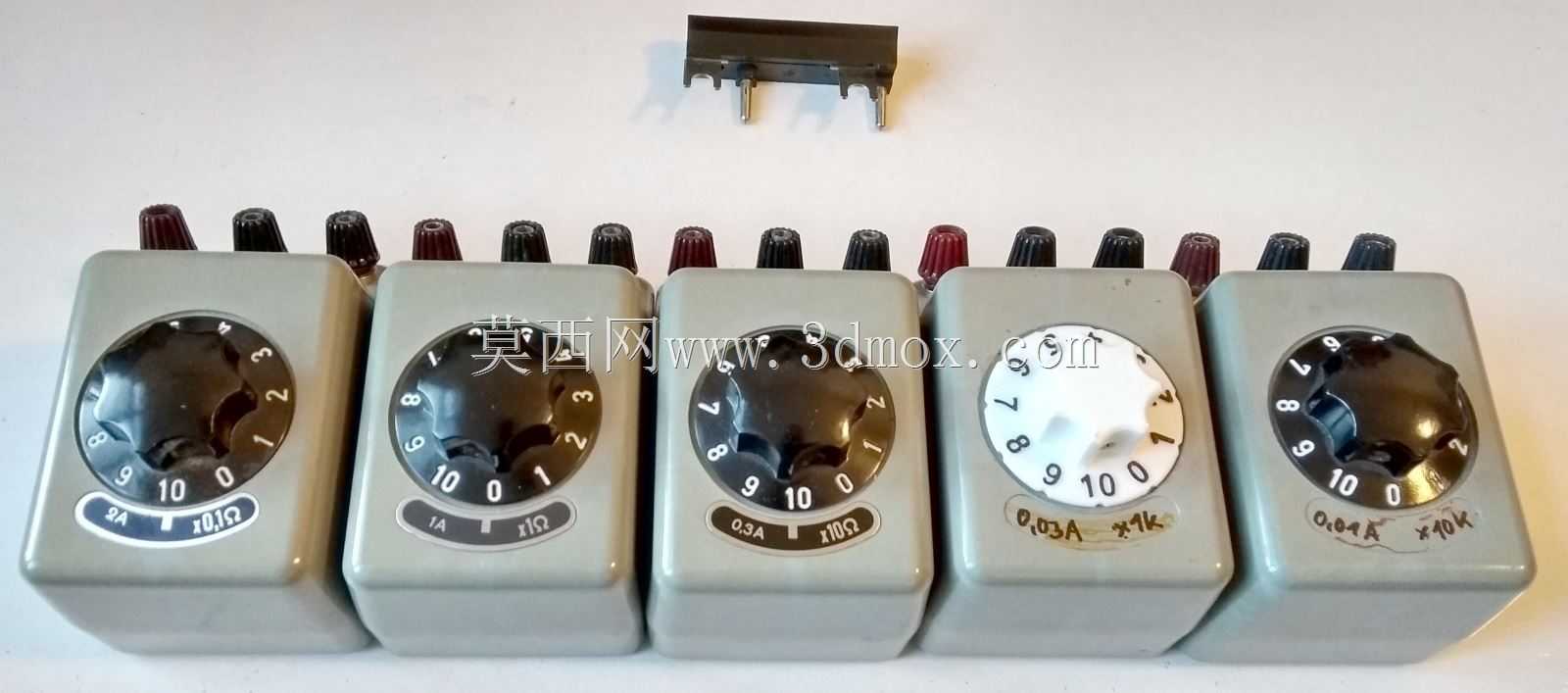

　　在实验室电阻校准、老旧电工测试设备修复、教学实验台搭建这类场景里，十进位电阻箱的调节旋钮是操作频次最高的接触部件，常年拧动带来的磨损、旋钮开裂、刻度磨损脱落是这类老设备最常见的故障点，很多早年生产的GDR系列电阻器Decades设备至今仍在中职、高职的电工基础实验室服役，原厂配件早已停产，替换配件的适配性直接决定了老设备能不能继续投入教学使用。这款可替换旋钮的设计完全围绕老款电阻箱的安装接口做适配，没有改动原有设备的轴系配合尺寸，不需要对设备本体做任何二次加工就能直接替换安装，能最大程度降低老设备修复的改造成本。从功能特性来看，旋钮采用星形防滑握持轮廓，顶部的多瓣凸起结构完全贴合手指指腹的施力角度，

　　不管是戴薄劳保手套操作还是徒手快速调节，都不会出现打滑脱手的情况，旋钮边缘做了0.5mm的圆角钝化处理，常年频繁操作也不会刮伤操作人员的指腹，适合实验室里高频次的电阻档位切换操作。刻度标识直接做在旋钮的环形端面上，0-10的十进位数字采用凹陷填漆工艺，不会因为常年手指摩擦出现标识磨花脱落的问题，每个刻度位对应一个定位卡点，转动到对应电阻档位时会有清晰的段落反馈，操作人员不需要低头紧盯刻度，靠手部的触感就能判断是否切换到目标档位，能有效提升实验过程中的参数调节效率。设计过程中首先锁定了安装配合的核心边界：适配直径6mm的D型调节轴，旋钮的轴孔深度做到12mm，完全覆盖轴端的配合长度，轴孔内部做了1.5mm宽的定位扁，

　　和设备原有调节轴的扁位完全契合，安装后不会出现径向打滑空转的问题；旋钮整体直径控制在50mm，转动时的力臂长度足够，调节大阻值档位时不需要施加过大的握持力就能顺畅转动，旋钮总高度18mm，突出设备面板的高度为12mm，不会因为突出过多导致设备收纳时出现磕碰，也不会因为高度过低导致握持施力困难。旋钮底部和设备面板接触的位置做了1mm深的沉台，能避开面板表面的固定铆钉、漆面凸起等小尺寸干涉点，安装后旋钮端面和面板保持平行，不会出现倾斜卡滞的问题。材质适配方面，这款旋钮完全适配3D打印加工工艺，不管是采用PLA还是PETG材料都能直接打印使用，壁厚设置为2.5mm，既保证了旋钮的结构强度，常年拧动不会出现开裂，

　　也不会因为壁厚过大导致打印成本过高，每个档位的定位卡点采用一体化设计，不需要额外加装弹簧钢珠，靠塑料本身的弹性就能提供清晰的段落反馈，减少了额外配件的采购需求，个人用户自己在家用桌面级3D打印机就能完成制作，不需要复杂的后处理工序。实际安装测试中，这款旋钮和原厂配件的操作手感几乎没有差异，刻度的对位精度控制在0.5度以内，不会出现刻度偏移导致的阻值读数误差，完全能满足实验室电阻校准、教学实验的精度要求，对于很多还在使用老款十进位电阻箱的单位来说，这种适配性强、加工门槛低的替换配件，能大幅延长老设备的服役周期，减少教学设备的更新投入。在结构细节上，旋钮的轴孔顶部做了2mm的工艺沉孔，能容纳调节轴轴端的毛刺或者安装螺丝的突出部分，安装时不需要额外打磨轴端，直接按压就能装配到位，旋钮外表面没有多余的装饰结构，所有曲面都做了脱模斜度处理，不管是3D打印还是小规模注塑生产都能顺利脱模，不需要复杂的侧抽芯结构，进一步降低了配件的生产制造成本。
