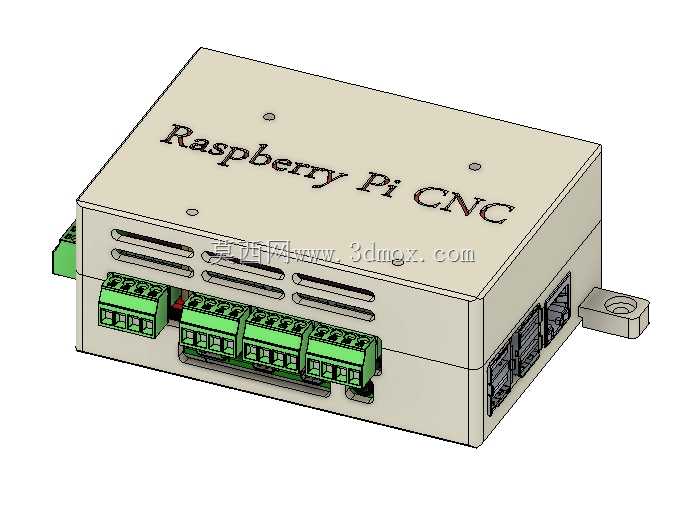

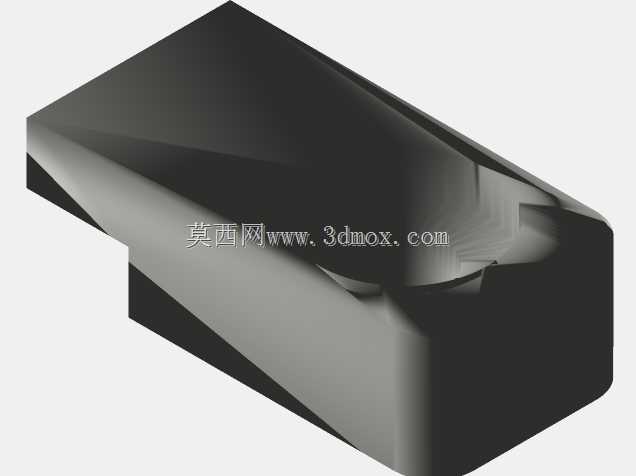

树莓派V4适配Protoner CNC扩展板防护外壳

　　在小型桌面数控加工、DIY雕刻设备、简易运动控制场景中，树莓派搭配Protoner CNC扩展板的组合十分常见，这类开源控制方案成本低、扩展性强，可直接输出步进电机驱动信号、接入限位开关与主轴控制回路，被大量个人制作者、小型加工点位用于搭建低成本数控系统。但裸露的电路板存在接线拉扯脱落、金属碎屑短路、积灰受潮等隐患，直接放置在加工工位旁很容易受切削碎屑、冷却液飞溅影响出现故障，专门适配的防护外壳就成了这类控制方案落地使用的必备结构件。

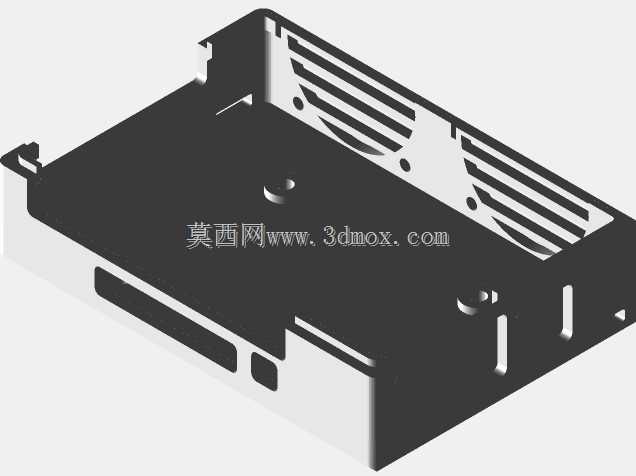

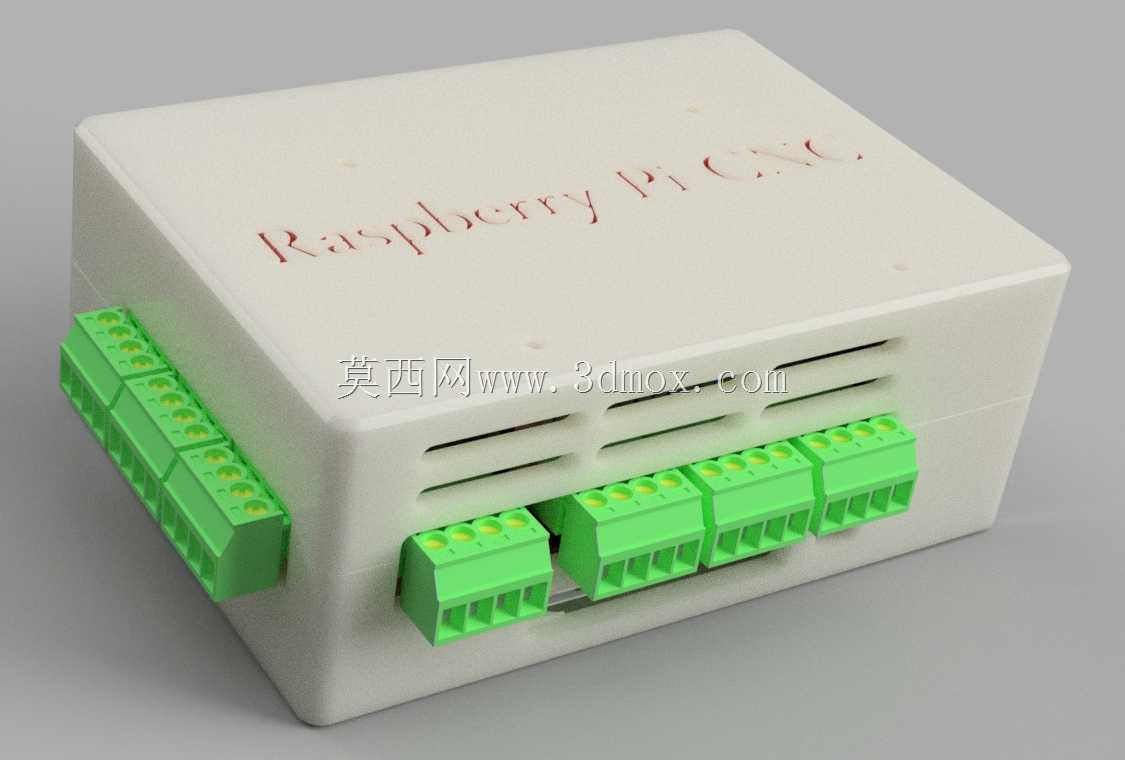

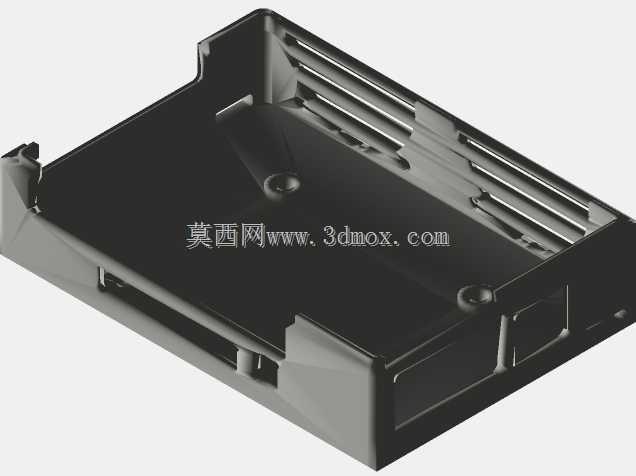

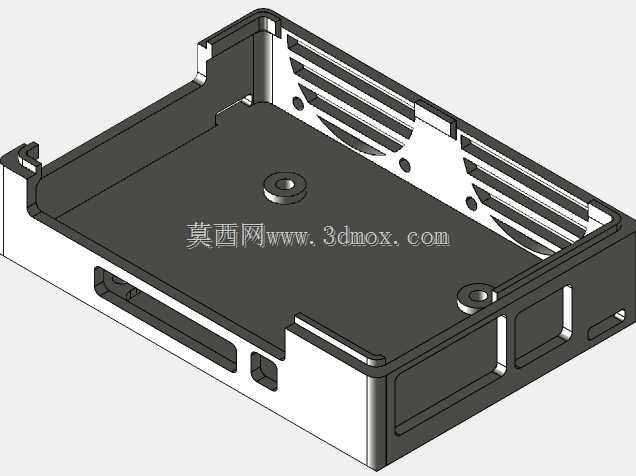

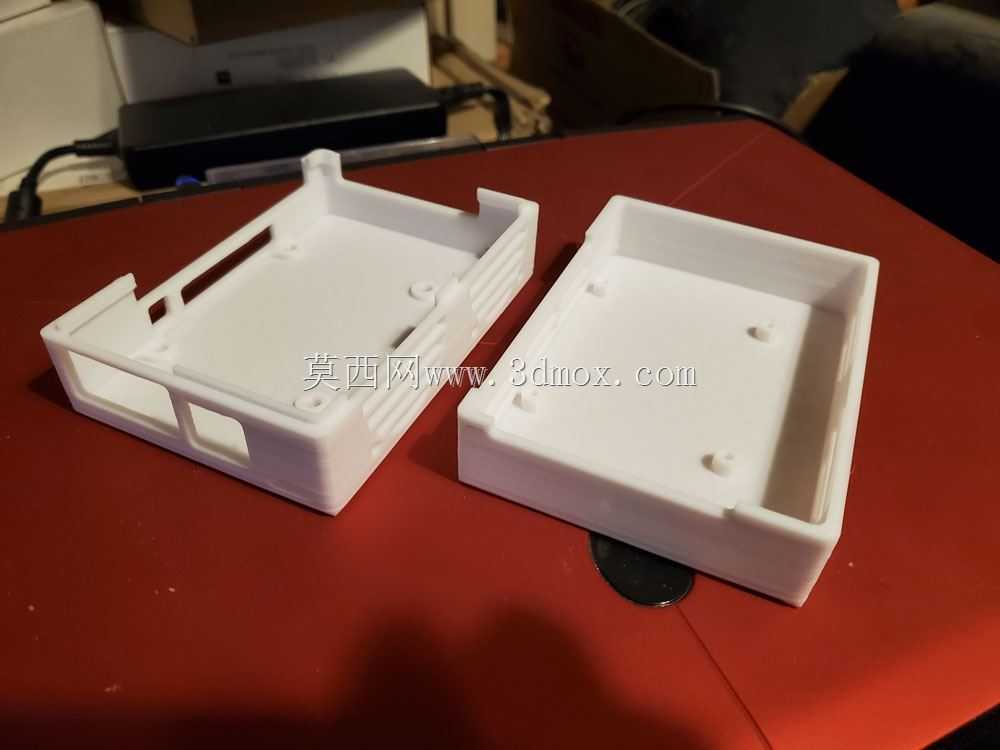

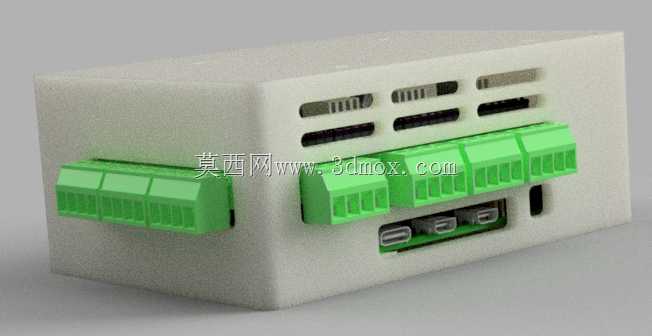

　　这款外壳在设计时优先考虑了接线操作的便利性，外壳侧面预留了对应绿色接线端子的精准开口，所有端子排完全外露，无需打开外壳就能完成步进电机、限位开关、电源、主轴控制线的接线与调试，开口边缘做了微小的对位调整，和板载端子的位置完全对齐，不会出现端子被壳体遮挡、接线时需要硬掰线材的问题。下半部分壳体集成了M2.5规格的黄铜插件安装位，不需要额外加装木筏或者支撑结构就能完成电路板的固定，铜嵌件的螺纹强度足够承受多次拆装的磨损，不会像直接在塑料壳体上攻丝那样出现滑牙问题，固定柱的高度经过测算，安装后电路板和壳体内壁留有足够间隙，避免板载元件引脚接触壳体造成短路。

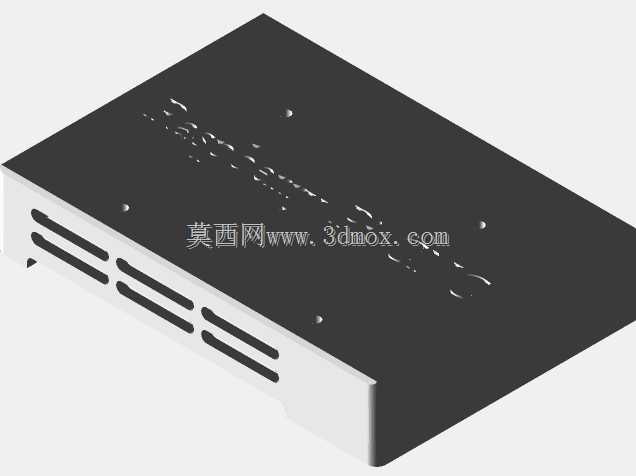

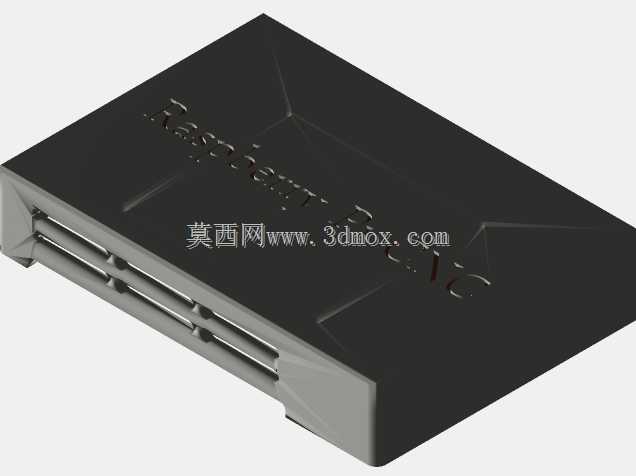

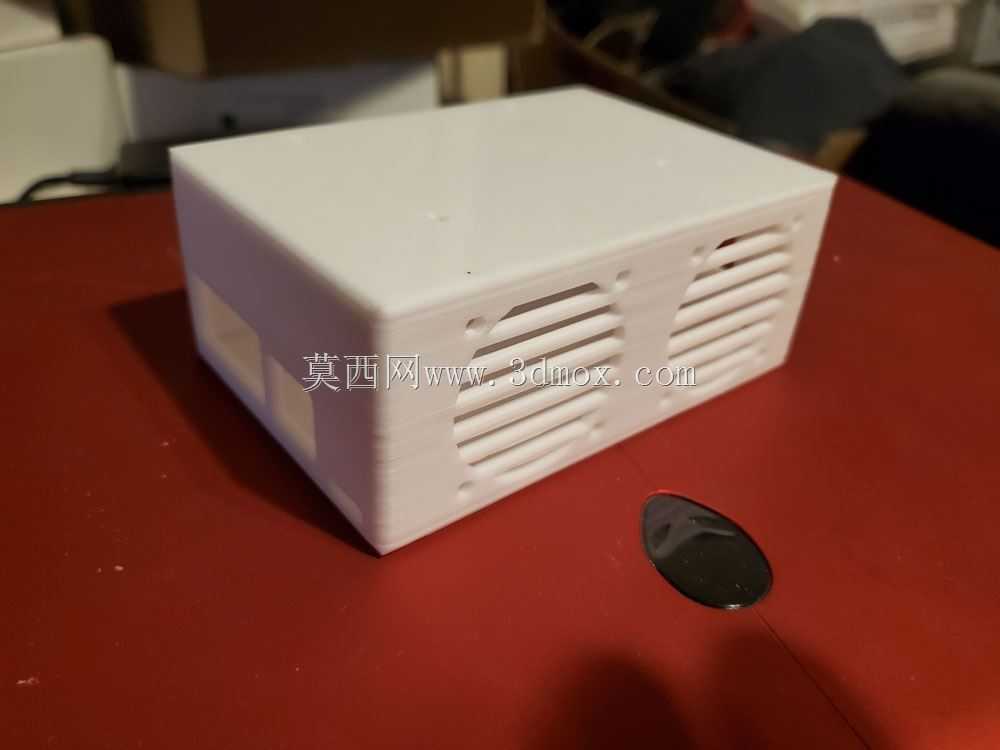

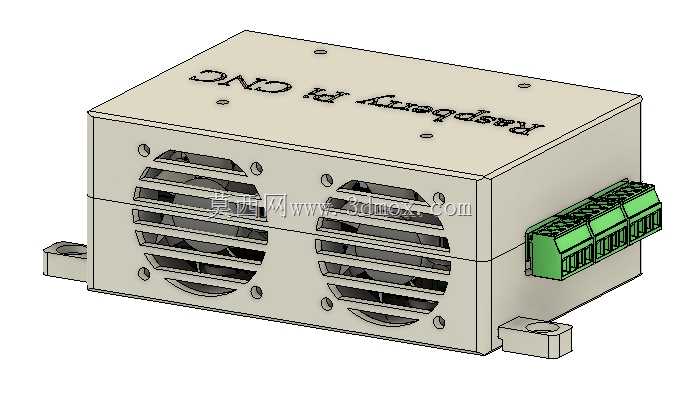

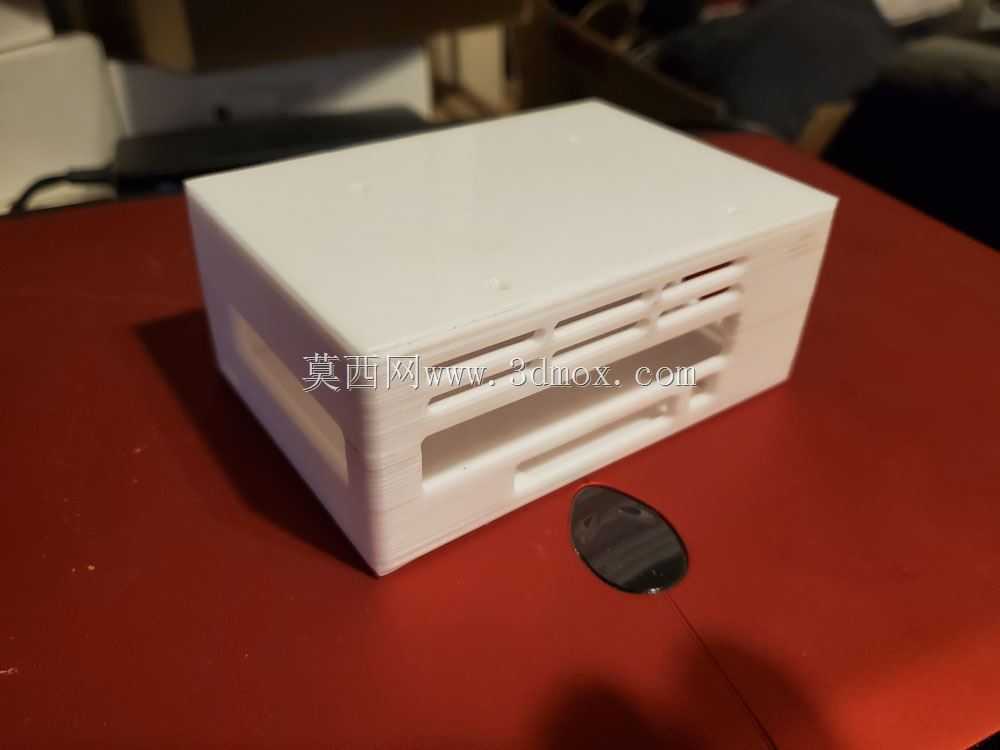

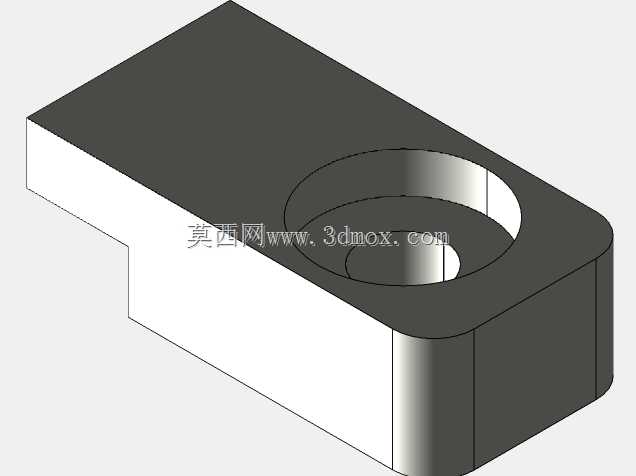

　　外壳顶部做了平整化处理，预留了标准20mm支座的安装点位，既可以直接将整个控制盒平放固定在设备机架上，也能通过标准支座吊装或者侧装在设备侧壁，适配不同设备的安装空间。壳体表面开设了多组平行的通风槽，对应树莓派主控芯片、CNC扩展板驱动芯片的发热位置，在封闭防护的同时保证空气流通，避免长时间运行时芯片积热出现降频或者运行不稳定的问题，通风槽的宽度经过控制，既保证通风量，又能阻挡较大尺寸的金属切削碎屑进入壳体内部。

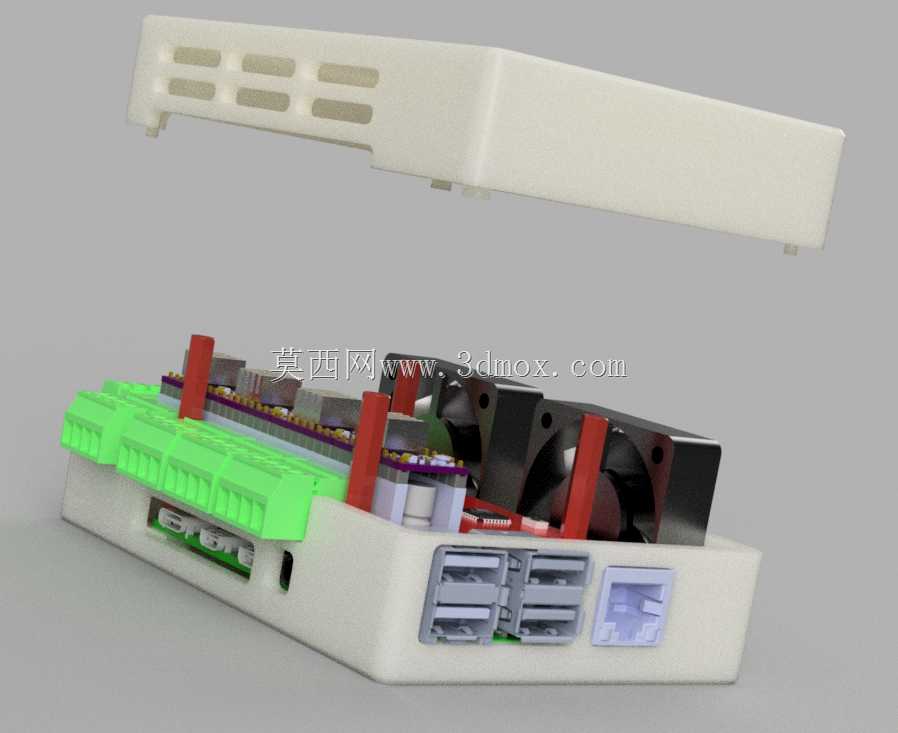

　　从安装边界来看，外壳整体为规整的长方体结构，边角做了小圆弧过渡，没有突出的异形结构，在机架上预留安装位时只需要按照壳体长宽尺寸留出余量即可，接线侧的开口位置和端子高度匹配，接线后线材的弯曲半径不会被壳体挤压，端子的接线螺丝完全外露，用普通十字螺丝刀就能完成所有接线操作，不需要额外使用短柄特殊工具。壳体上下盖的合缝位置做了错位止口设计，合盖后缝隙均匀，能减少灰尘、细碎碎屑从接缝处进入壳体内部，同时不需要复杂的卡扣结构，拆装十分方便，后期维护时只需要拆开上下盖就能直接操作板载的跳线、存储卡等部件。

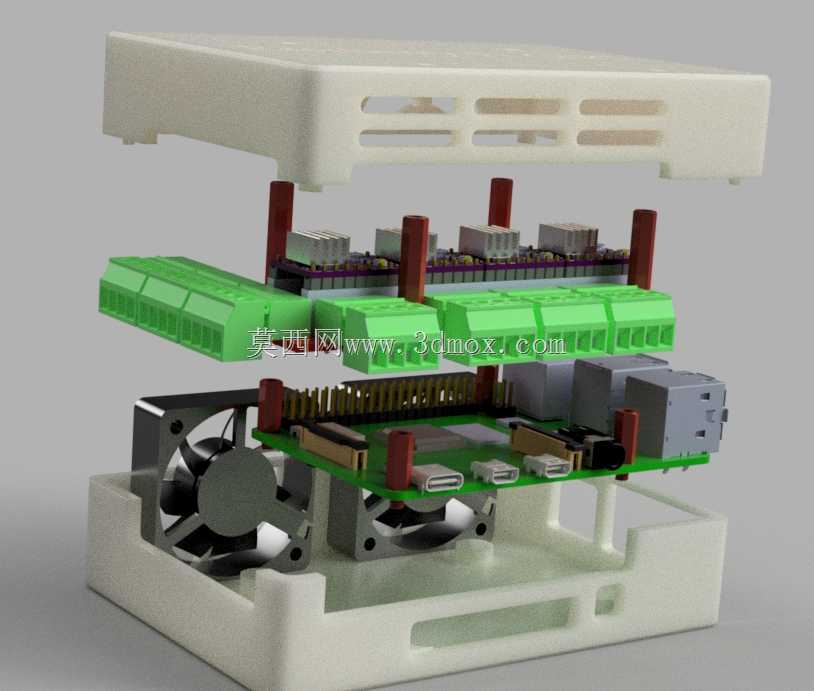

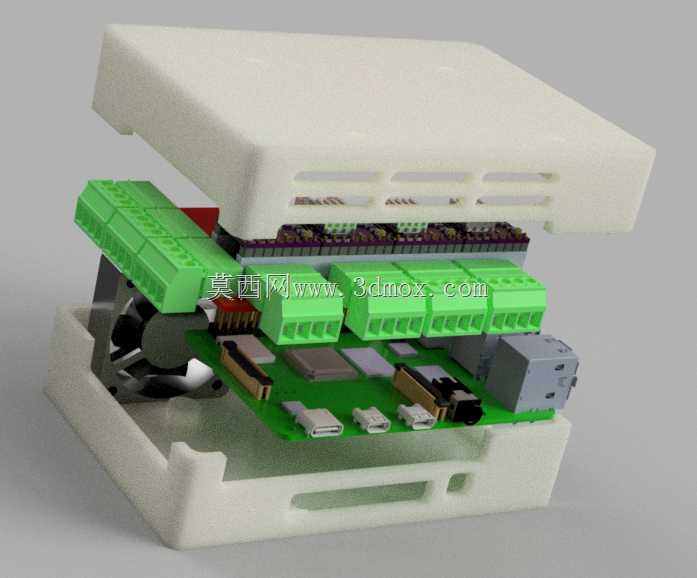

　　在实际应用中，这款外壳可以直接适配版本2.60的Protoner CNC帽子板与树莓派4代主板，安装后不会遮挡树莓派的存储卡插槽、供电接口、HDMI接口等常用外接端口，需要更换系统镜像、外接显示屏时不需要拆开外壳就能直接操作。对于桌面级小型CNC雕刻机、激光雕刻机、3D打印机改装数控方案的场景来说，这款外壳既解决了裸露电路板的防护问题，又没有牺牲接线、调试、维护的便利性，结构设计完全围绕实际使用中的操作需求展开，没有多余的装饰性结构，所有结构特征都服务于安装固定、接线操作、散热防护的实际功能。
