适配C2厕所系统的Thetford冲水替换泵

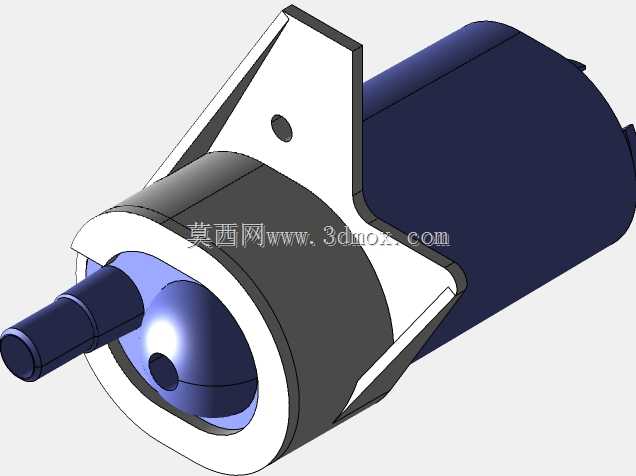

　　在旅居房车、改装露营车的卫浴系统运维中，嵌入式马桶的冲水模块故障是高频出现的售后问题，其中原装冲水水泵因长期接触卫浴水体、受舱内温湿度交变影响，叶轮卡滞、密封失效、出水压力不足的故障占比可达卫浴类故障的六成以上，多数故障件因外壳一体化注塑成型无维修拆解空间，只能整体更换，但不同批次、不同版本的C2类厕所系统配套泵体的安装接口、出水角度存在细微差异，直接采购市售通用替换件往往出现安装干涉、管路错位的问题，这也是很多自行维修的车主容易踩的坑。这款泵体的三维建模完全依托故障原装件的逆向测绘完成，建模过程中没有直接套用通用水泵的标准模型库，而是逐一核对了原装件的每一处安装边界：泵体下部的圆柱腔体直径与原装安装位的卡接环内径完全匹配，

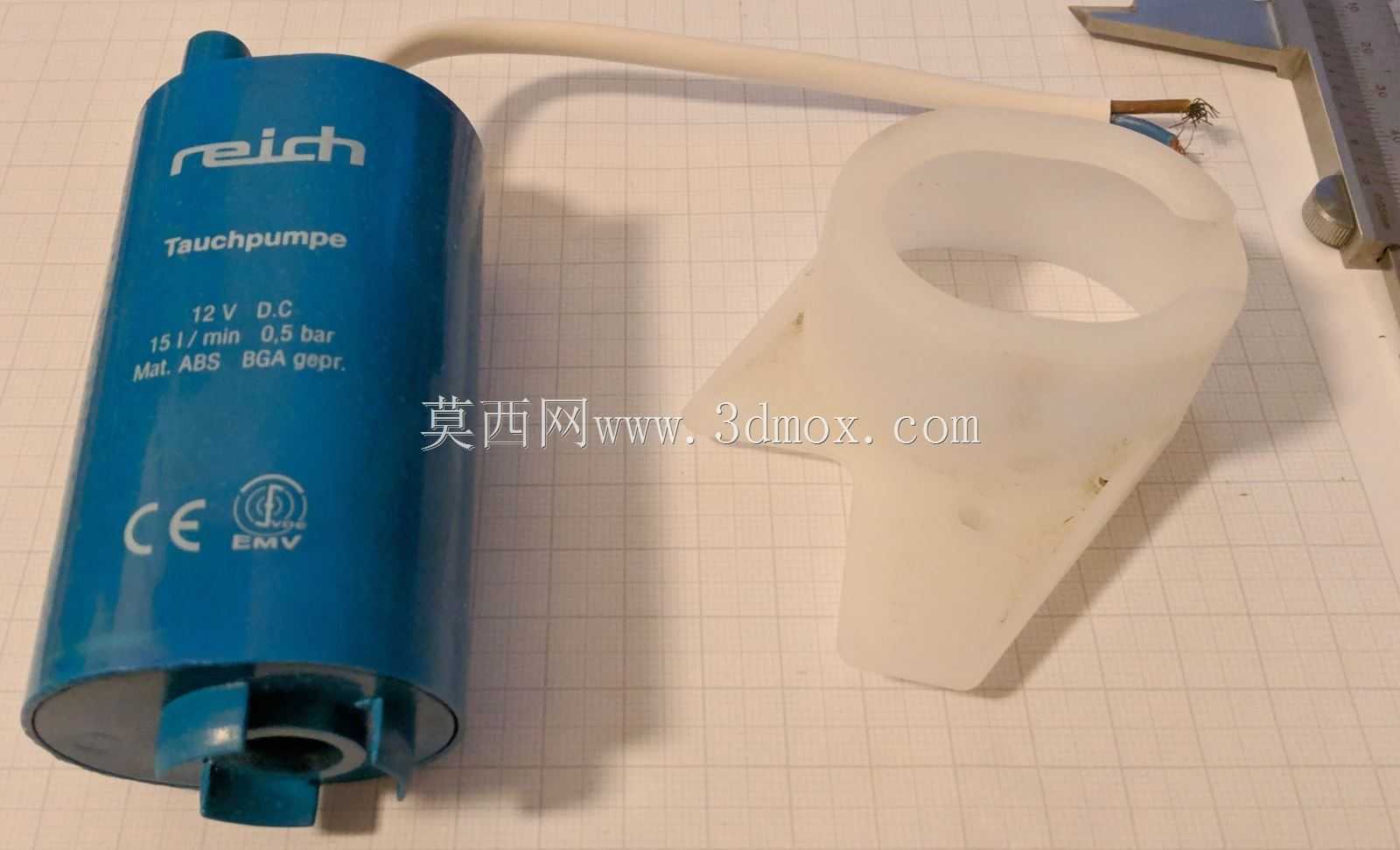

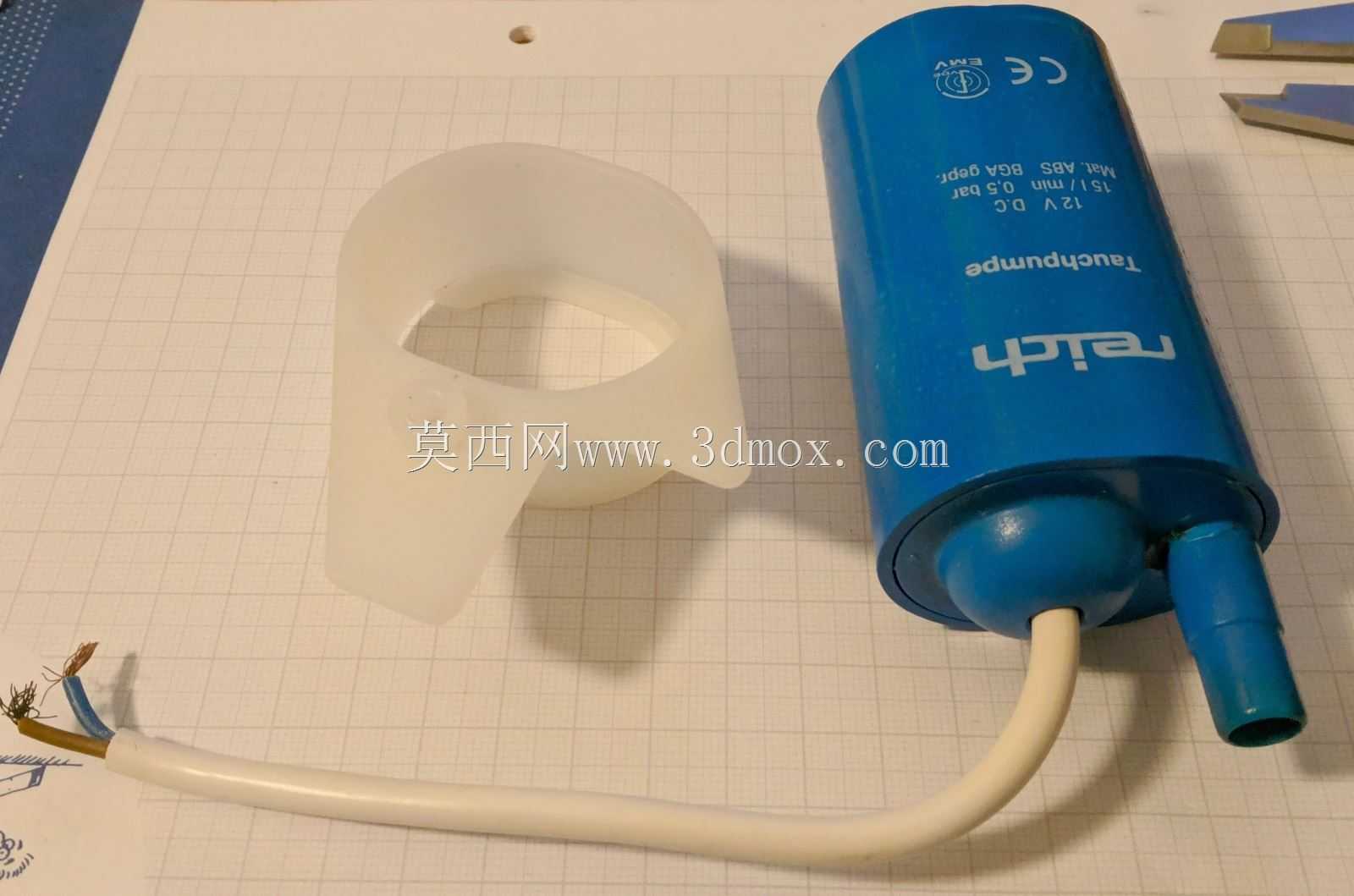

　　安装时无需改动原有舱体的固定卡扣，直接卡入即可完成轴向定位，不会出现运行时的晃动异响。上部的出水接口角度经过反复校准，与原装件的出水朝向偏差控制在1度以内，适配直连的10mm外径、8mm内径PVC管路，无需额外裁剪管路或者加装转接头，避免了管路弯折导致的出水阻力增大问题。从功能参数匹配来看，这款泵的流道设计完全复刻原装12V供电泵的通径，额定工况下15L/min的流量、0.5bar的出水压力刚好匹配马桶冲水的喷射角度要求，不会出现压力过高导致的水花飞溅，也不会因为压力不足造成冲水不净、管路残留的问题。泵体的外壳采用ABS材质的结构设计，建模时特意保留了原装外壳的加强筋位置与壁厚分布，

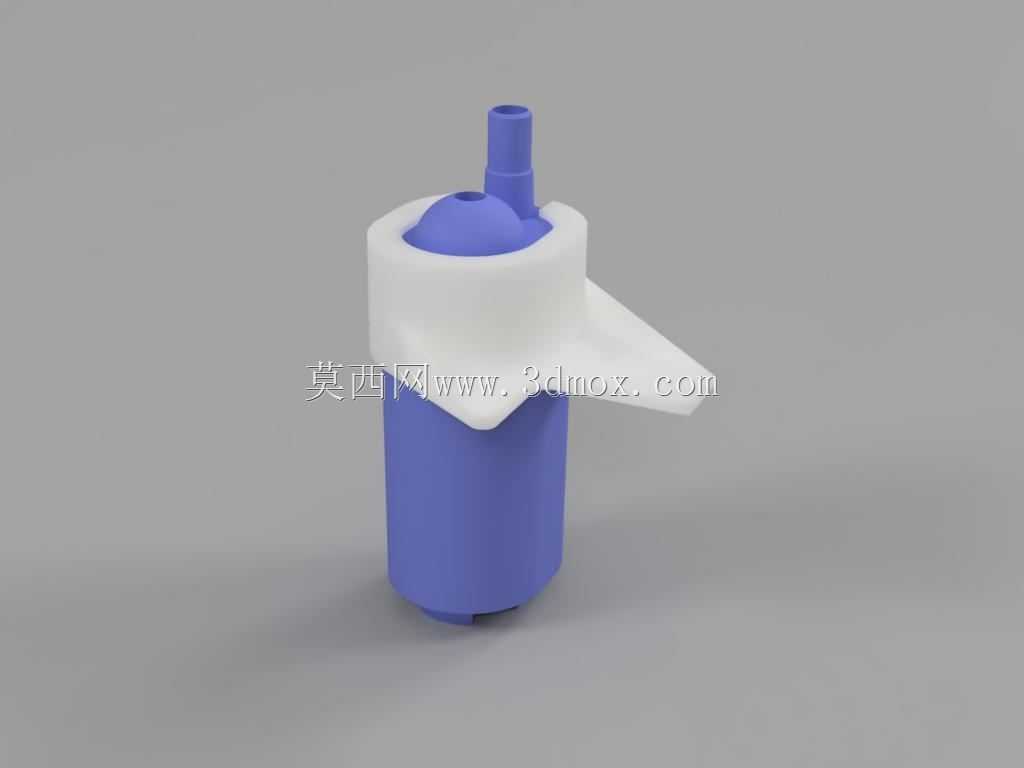

　　上部的白色导流罩与下部蓝色泵腔的扣合位做了精准的止口配合设计，既保证装配后的密封性能，也能在后续维修时方便拆解清理叶轮处的杂物。在实际改装适配场景中，这个模型除了可以直接用于替换故障原装泵之外，还可以作为基准模型开发不同管路规格的转接头，比如针对部分老款车型改装的9mm/7mmPVC管路、或者加装净水过滤模块的旁通接口，都可以在这个模型的安装基准面上做延伸设计，不用重新测绘原装泵的安装尺寸，大幅缩短改装配件的开发周期。建模过程中特意规避了原装件的注塑缺陷位置，比如原装泵外壳上的浇口残留、脱模斜度导致的局部壁厚不均问题，在三维模型中都做了结构优化，后续如果采用3D打印制作小批量替换件，这些优化可以减少打印支撑的使用量，

　　提升成型件的结构强度，尤其是泵体下部与安装位接触的定位端面，模型中做了0.2mm的平面度公差预留，避免安装后出现密封不严的渗漏问题。对于房车维修从业者、露营车改装爱好者来说，这类精准逆向的泵体模型可以解决原装配件采购周期长、适配版本杂的痛点，不用反复比对不同批次配件的尺寸差异，直接依托模型加工或者打印替换件，就能快速完成厕所冲水系统的故障修复，同时模型保留了所有安装接口的参数化特征，后续如果要适配其他型号的马桶系统，只需要调整对应接口的尺寸参数即可，不用重新构建整个泵体的基础结构。在结构设计细节上，泵体侧部的导流翼片结构也完全按照原装件的形态建模，这个结构的作用是在泵体卡入安装位时起到导向定位的作用，同时在泵运行时可以分散管路传递的振动，避免长期振动导致的接口松动，建模时没有简化这部分的曲面细节，保证装配时的导向手感与原装件一致。泵体顶部的排气小孔位置也做了精准定位，这个小孔是泵体启动时排出腔体内空气的关键结构，位置偏差会导致泵体引水困难、出水断断续续，测绘时通过多次注水测试确认了孔位的相对高度，在模型中保留了这个细节特征，保证制作出的实物泵能正常完成自吸过程。
