树莓派4B+垂直固定安装支架结构

　　在嵌入式设备集成、工业控制终端部署、小型智能设备柜体装配场景中，单板计算机的安装固定一直是结构设计环节容易被忽略却直接影响设备长期运行稳定性的细节。不少项目里直接用扎带、双面胶固定树莓派这类单板微控制器，不仅后期维护拆卸麻烦，运行过程中板卡积热难散，接口处线缆拉扯还容易造成接插件松脱，甚至在设备振动工况下出现板卡移位、焊点受力开裂的问题。这款针对树莓派4B+设计的垂直安装结构，就是为了解决这类现场部署的实际痛点，从安装适配、散热预留、接口避让三个核心维度做了针对性的结构优化。

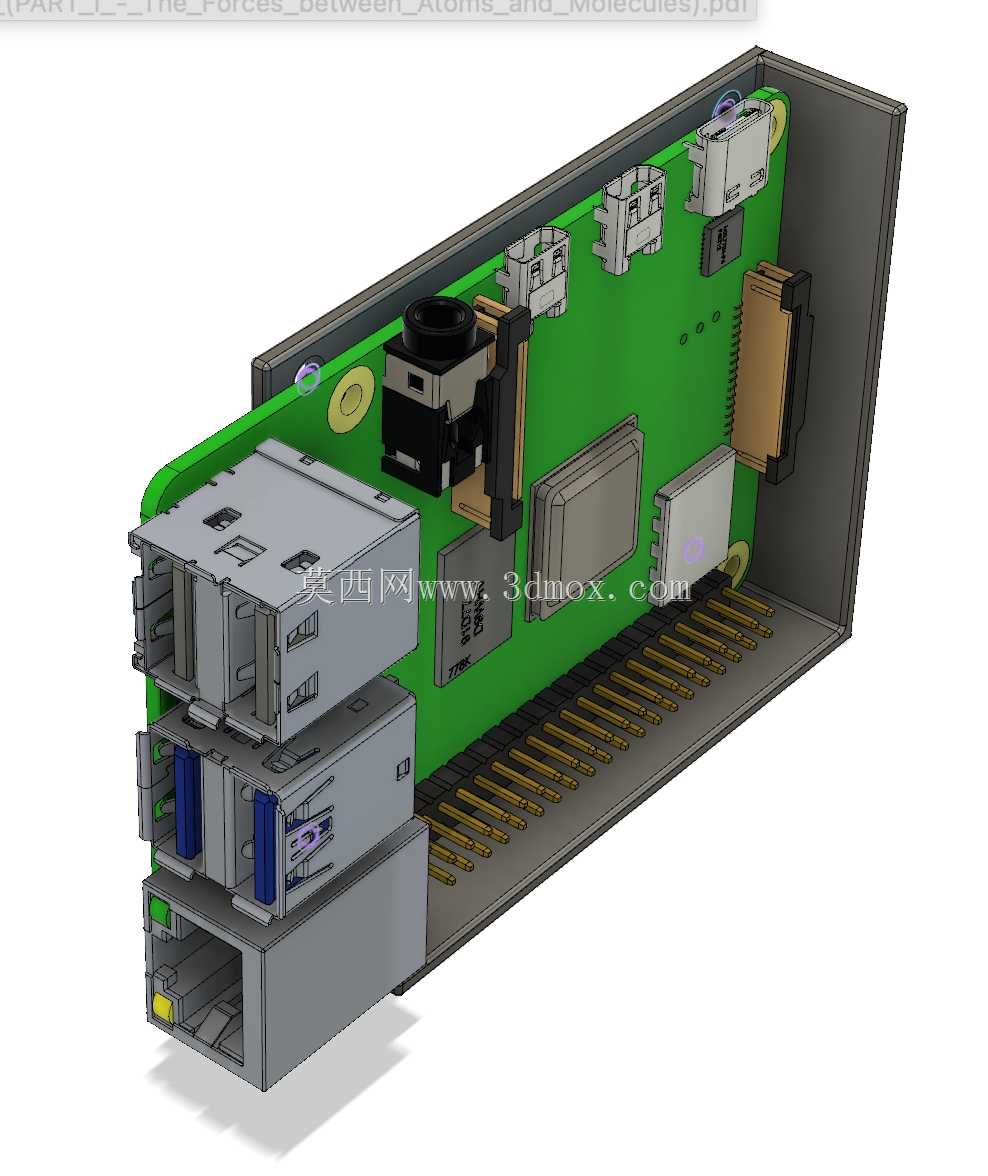

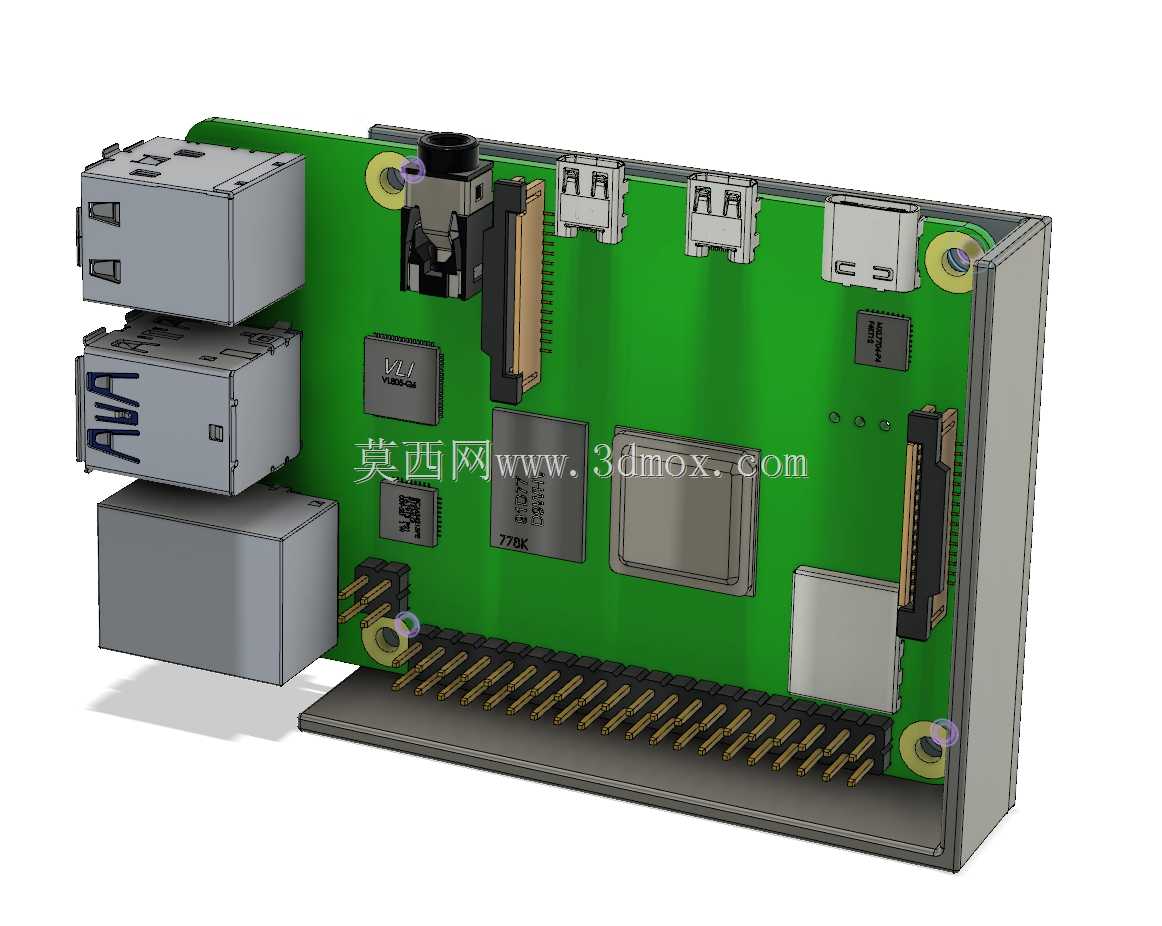

　　从实际使用场景出发，很多紧凑型电控柜、设备侧装控制仓、壁挂式智能终端的内部安装空间都是垂直立面，没有足够的水平放置空间，常规卧式安装的树莓派支架无法适配这类安装面。这款支架采用贴墙式垂直安装布局，支架主体通过四个角位的紧固件安装孔直接固定在垂直平坦表面，安装孔位做了沉头设计，紧固件安装后端面齐平，不会突出支架表面刮蹭板卡元件。板卡与支架之间预留了均匀的装配间隙，避免板卡背面焊点直接接触金属支架造成短路风险，同时间隙形成的空气夹层也能辅助板卡背面热量散发。

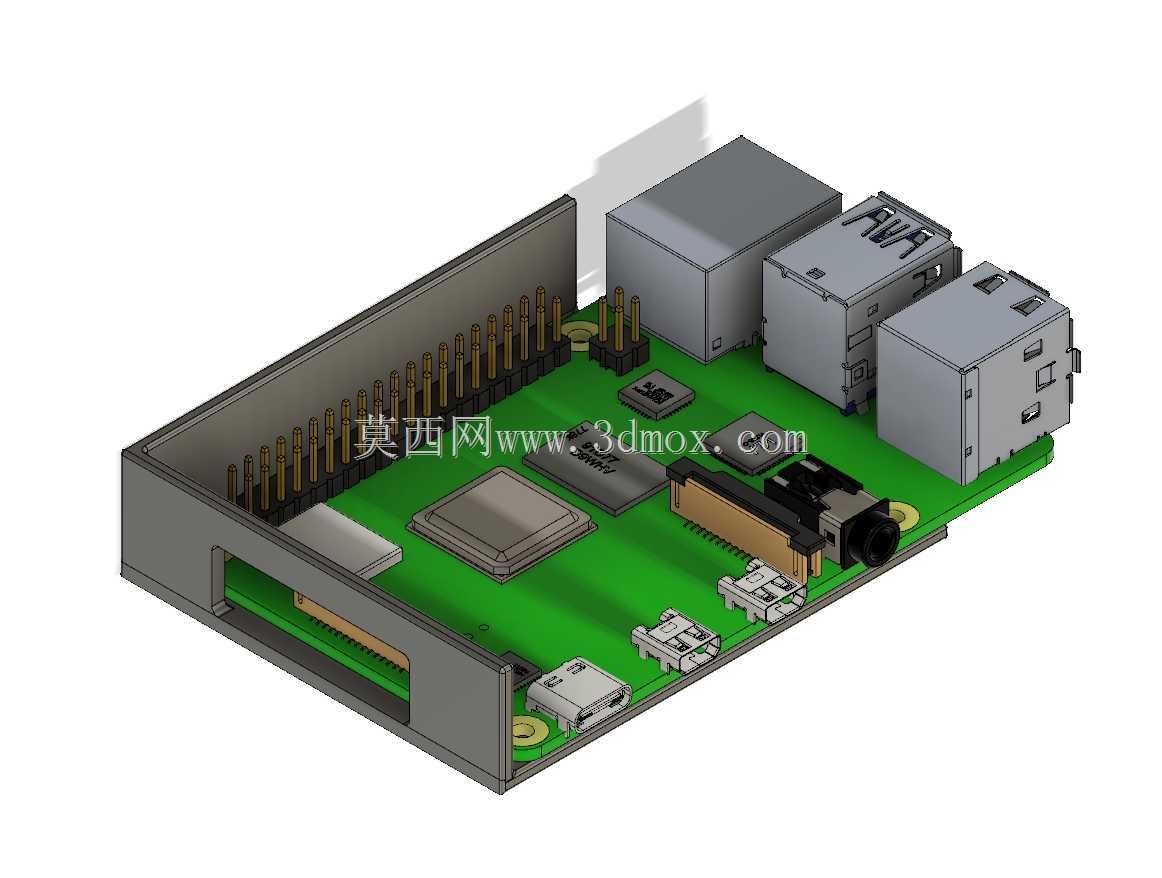

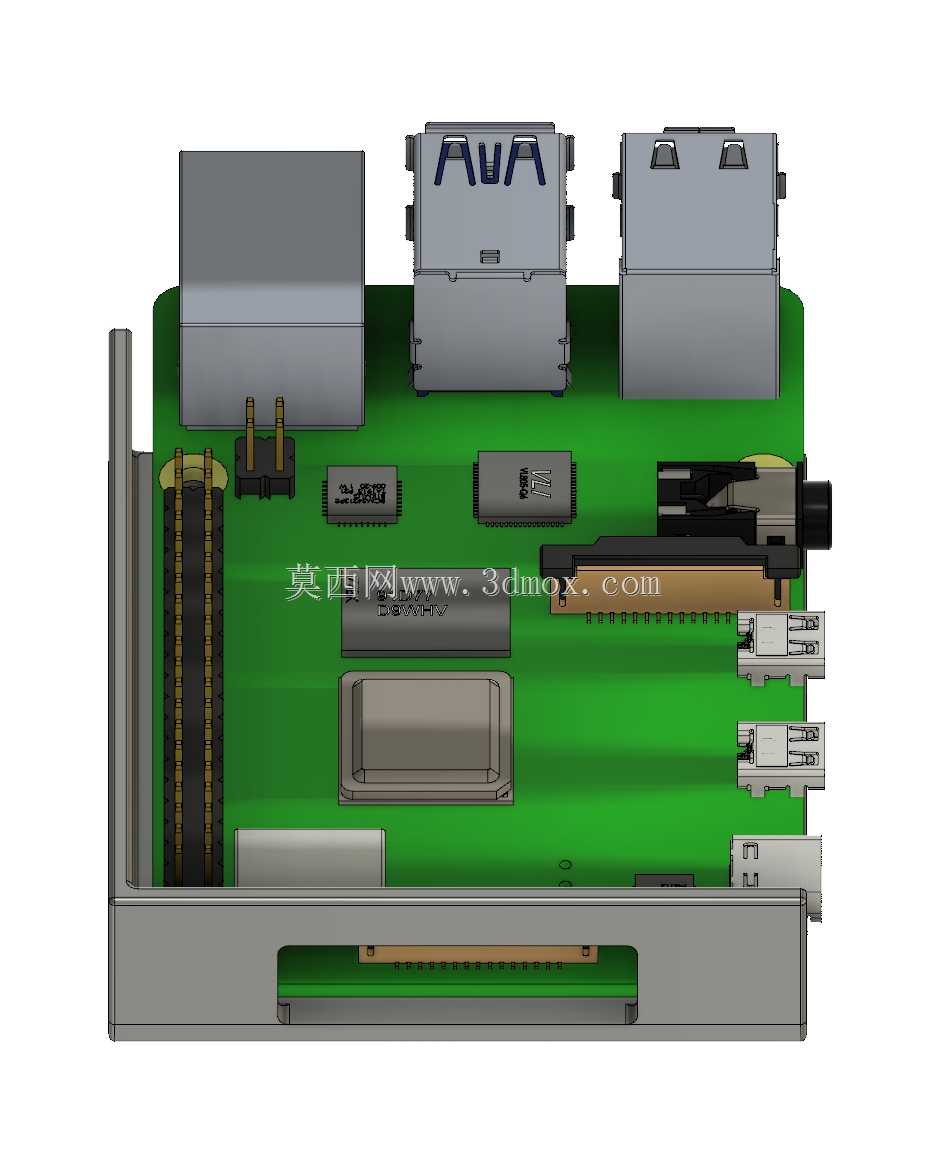

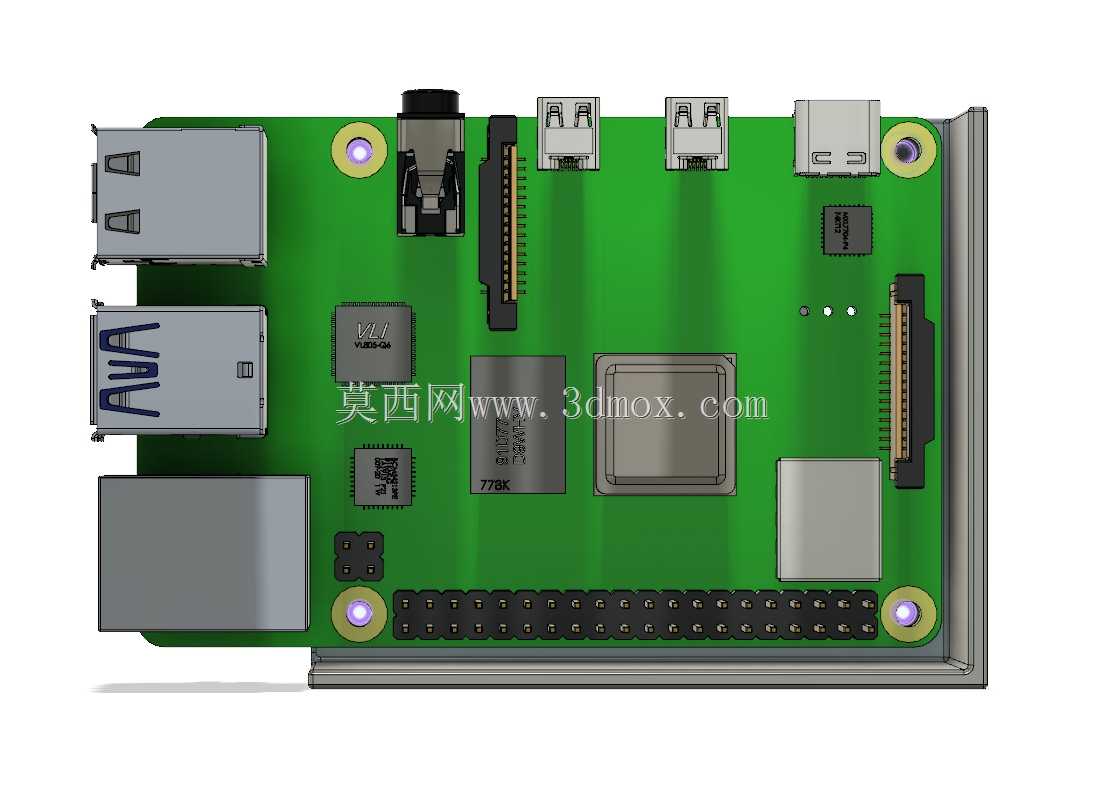

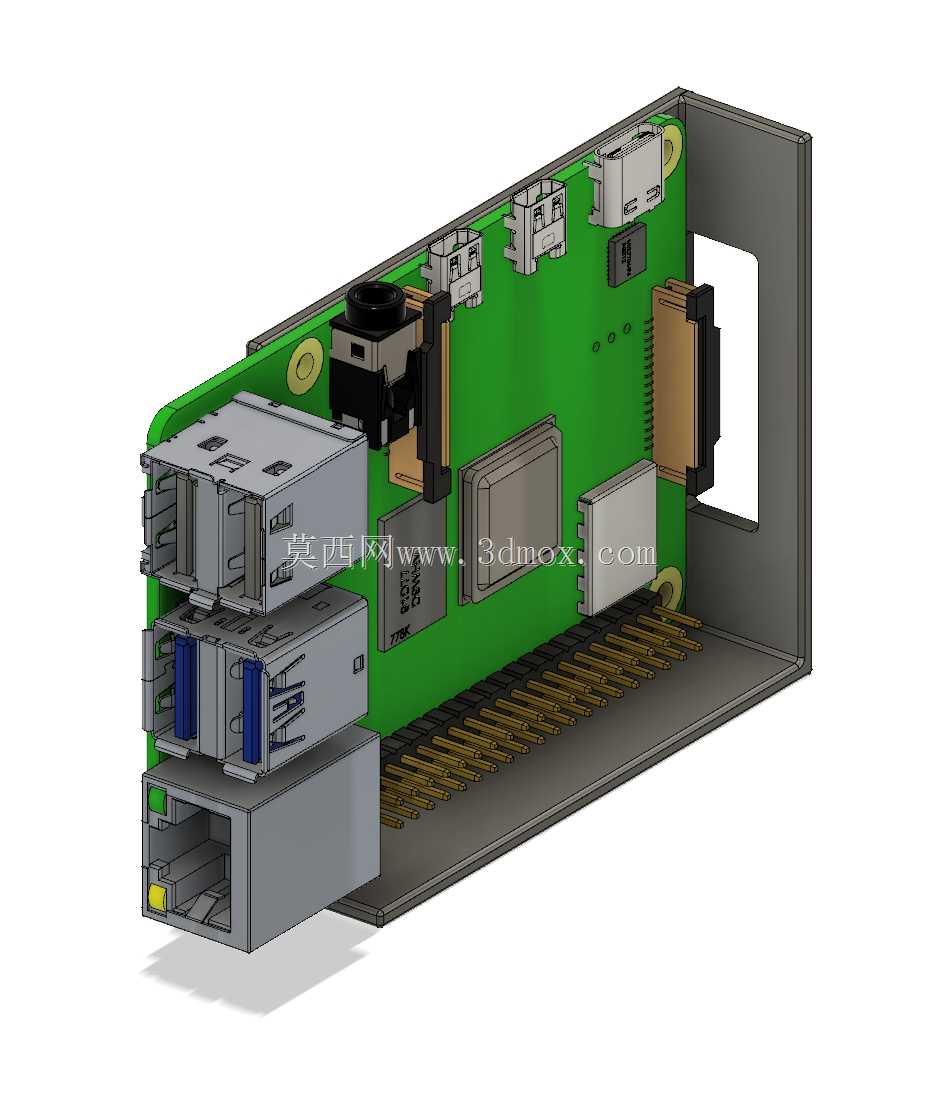

　　结构设计上最核心的考量是接口避让，支架对应树莓派4B+的所有外接接口位置都做了完全的开放式开口，包括以太网口、双USB接口、Type-C供电口、HDMI输出接口、音频接口位置都没有结构遮挡，线缆插接时不需要额外调整板卡位置，插接头尾部的应力释放段也预留了足够空间，不会出现插头插不到位或者支架顶住插头尾部导致接触不良的问题。针对板卡的SD卡插拔需求，专门做了SD卡位置的开口避让，不需要拆卸板卡就能直接插拔SD卡，方便后期系统维护、镜像更换操作。

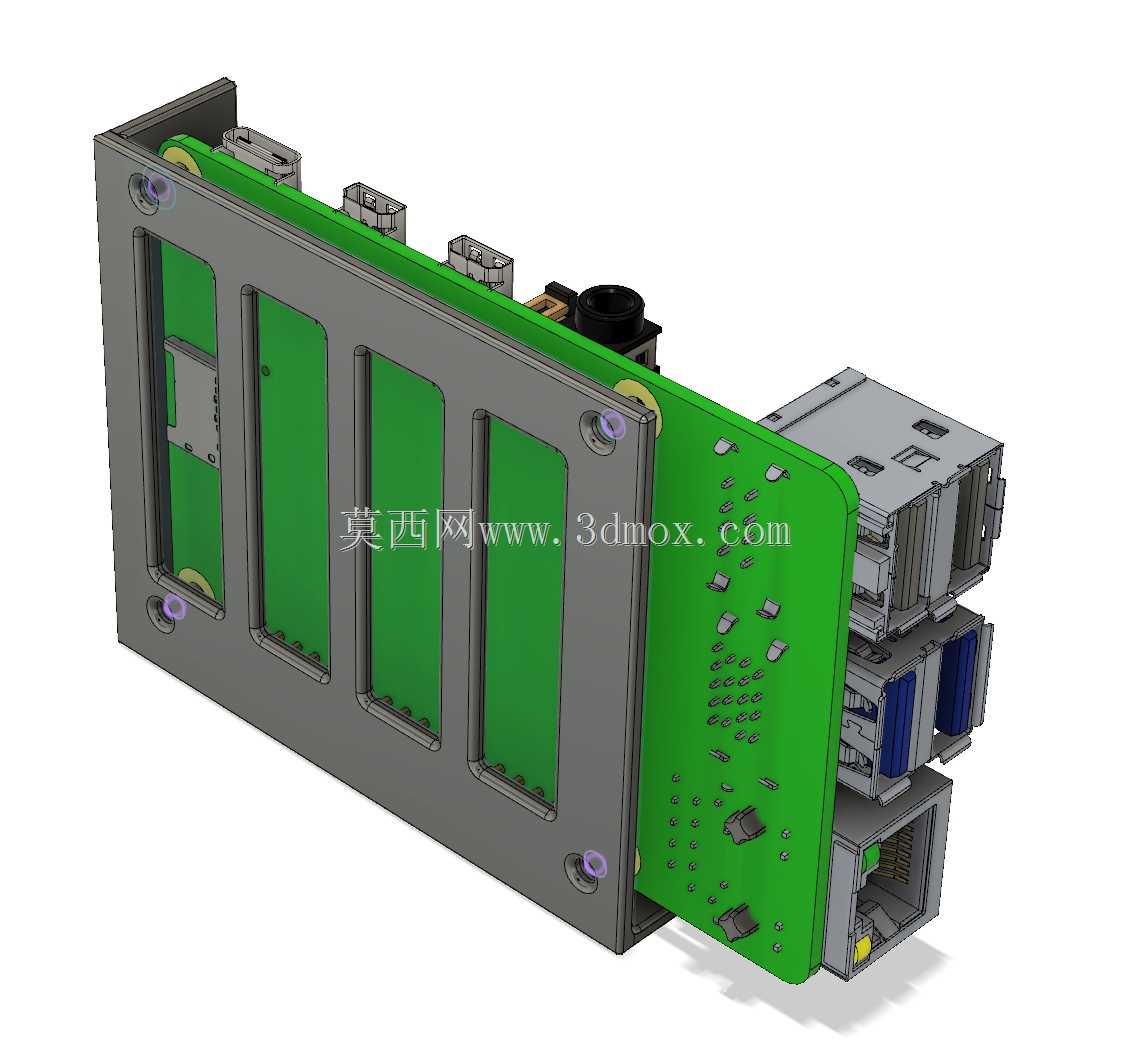

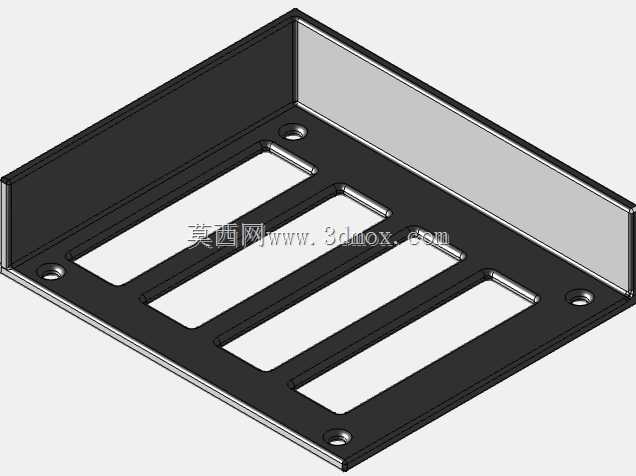

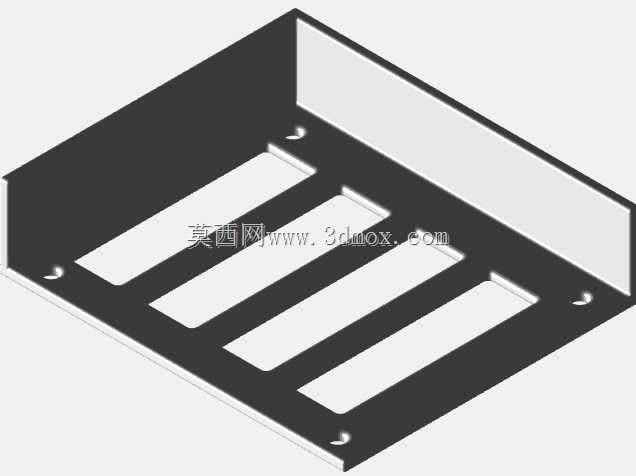

　　散热设计是这款支架区别于普通固定件的关键特性，支架对应板卡核心处理器、内存芯片等主要发热区域的位置，设计了多组长条形通风格栅，垂直安装状态下，格栅方向顺着空气自然对流的方向，设备运行时产生的热空气可以顺着格栅通道向上排出，冷空气从下方格栅补充进入，形成自然的烟囱散热效应，不需要额外加装散热风扇就能有效降低板卡满载运行时的核心温度，避免高温导致的处理器降频、运行不稳定问题。支架与板卡的固定采用板卡原生的安装孔位，通过铜柱隔离固定，不会对板卡上的元件造成挤压，固定点位的受力均匀，长期使用不会出现板卡弯曲变形的问题。

　　安装边界方面，支架整体外轮廓尺寸完全匹配树莓派4B+的板卡尺寸，安装后不会额外占用过多的安装空间，四个安装孔的孔位间距符合小型电控配件的通用安装规范，可以直接适配市面上标准的DIN导轨转接板、壁挂安装板的孔位，不需要额外重新打孔。支架的侧边做了圆弧倒角处理，安装操作时不会划伤操作人员的手部，也不会刮伤连接线缆的绝缘层。板卡安装到位后，整体重心落在四个安装孔的支撑范围内，垂直安装状态下长期使用不会出现支架变形、固定松动的问题，即使在有轻微振动的工业设备旁部署，也能保证板卡固定牢靠，接插件连接稳定。

　　在实际选型使用时，这款支架可以直接搭配标准的M3紧固件完成安装，固定铜柱的高度选用6mm规格即可保证足够的绝缘间隙与散热空间，不需要额外定制特殊规格的紧固件。针对需要额外加装散热片的使用场景，支架与板卡之间的预留间隙也足够容纳常规厚度的铝制散热片，不会出现散热片顶到支架导致板卡无法安装到位的问题。对于多块板卡堆叠部署的场景，这款垂直安装支架也可以通过侧边的扩展孔位实现多支架并排固定，进一步节省安装空间，方便多板卡系统的集成布线。
