游艇用Lewmar3号帆船导向滑轮结构

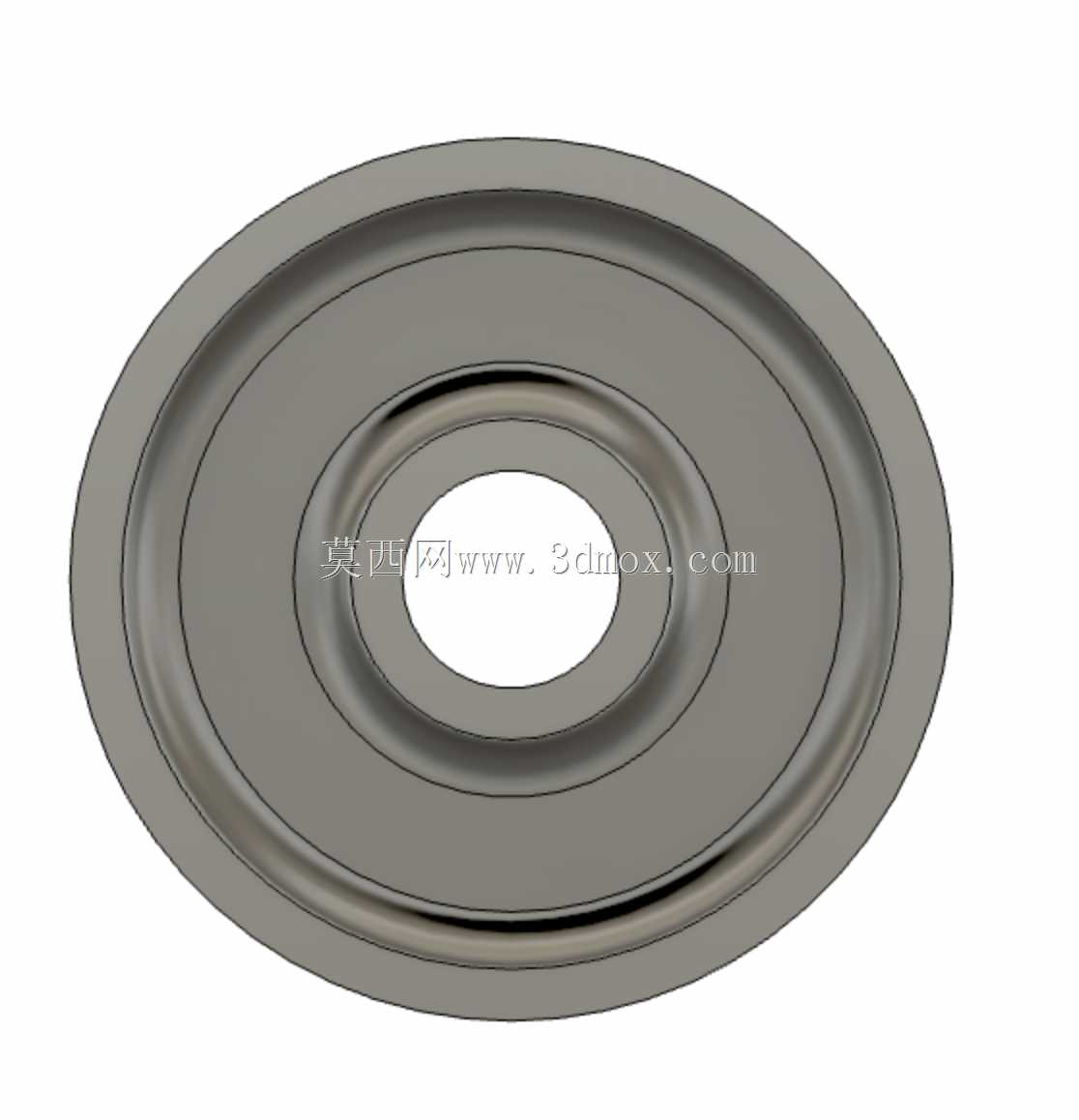

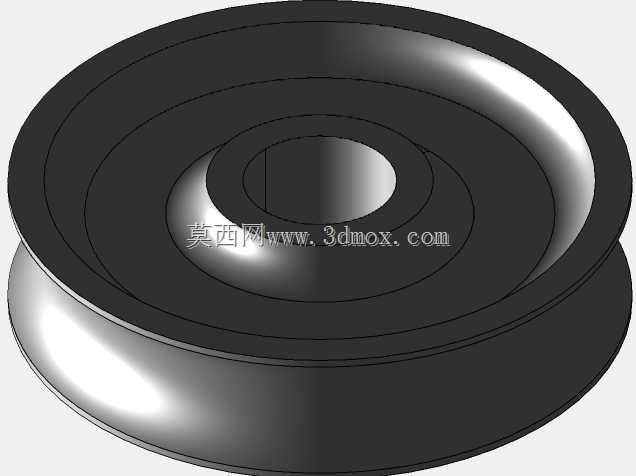

　　这款滑轮结构主要面向中小型休闲游艇、竞技帆船的索具系统设计，核心作用是为帆装操控绳索提供低阻力转向支撑，在实际航行场景中，无论是升帆、缩帆还是调整帆面受风角度的操作，这类滑轮都承担着绳索路径换向、降低牵拉阻力的关键作用，尤其在近岸航行、频繁调整帆位的工况下，滑轮的转动顺滑度直接影响操帆的响应速度与人力负荷。从结构设计逻辑来看，整体采用带圆弧绳槽的盘式外形，绳槽的曲率半径经过匹配常用船用绳索直径的核算，既可以避免绳索在槽内出现卡滞、偏磨的问题，也能在绳索受拉产生形变时保持足够的接触面积，降低绳索局部压应力，延长索具使用寿命。滑轮主体的轮体采用分层阶梯式内腔设计，中心区域预留轴承安装位，两侧的环形凸台一方面起到轴向限位作用，

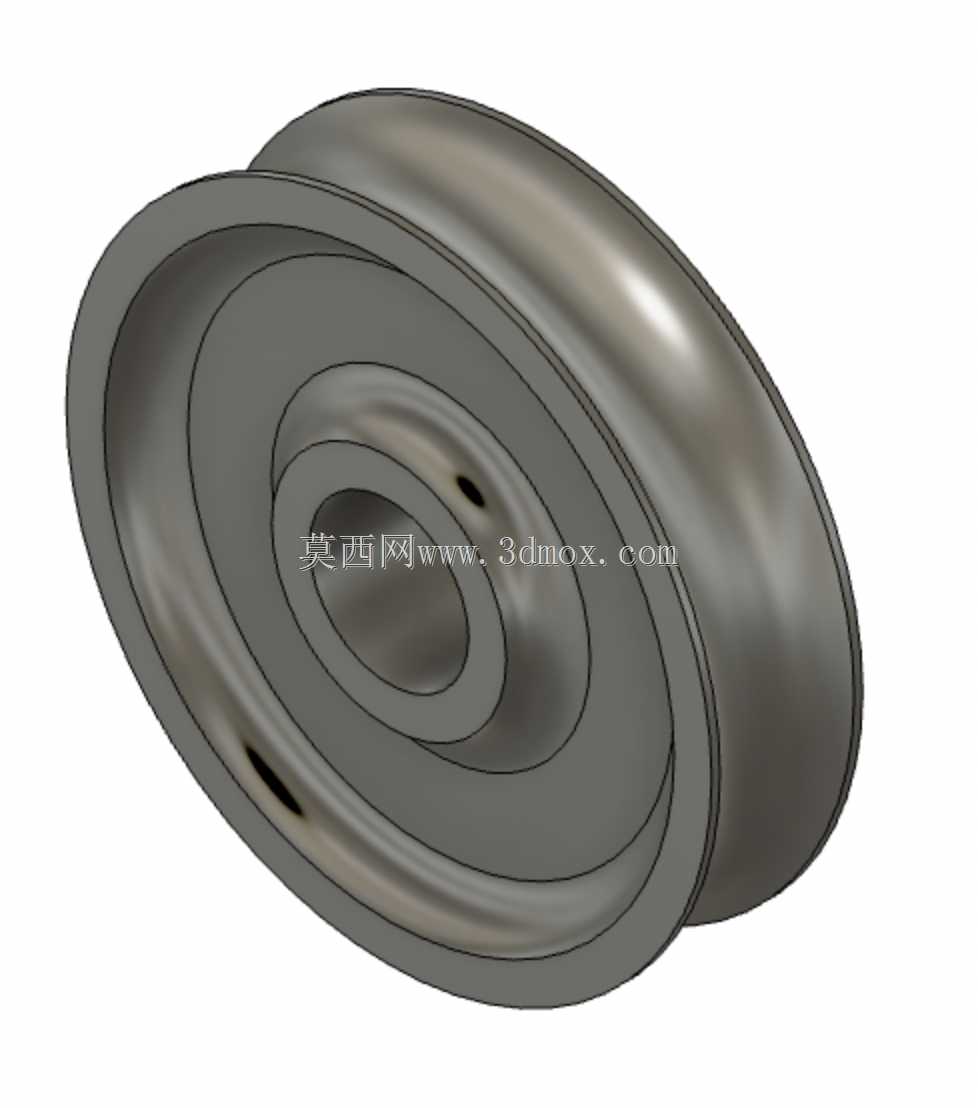

　　避免轴承在受侧向拉力时出现窜动，另一方面也能减少轮体不必要的材料冗余，在保证结构强度的前提下控制整体重量，这对于对载重较为敏感的帆船类装备而言十分关键。轮体上预留的两个对称小孔是装配定位孔，在机加工或者3D打印成型后，可以通过定位销实现轮体与轴承内圈、固定销轴的精准对位，避免装配后出现轮体偏摆、转动卡滞的问题。从安装边界来看，这款滑轮的轴向厚度控制在适配常规3号Lewmar索具安装座的尺寸范围内，径向最大直径满足绳索转向时的最小弯曲半径要求，不会因为轮径过小导致绳索反复弯折出现疲劳断丝的问题；中心安装孔的公差配合按照基孔制间隙配合设计，既可以保证销轴穿装的便利性，也能控制转动过程中的径向跳动量，避免滑轮转动时出现晃动摩擦。

　　在制造适配性上，设计阶段同时考虑了两种加工路径的需求：如果采用SLS工艺3D打印制作，选用PA12尼龙材料时，轮体的壁厚设置满足3D打印的最小成型壁厚要求，内腔的阶梯结构无需额外添加支撑即可顺利成型，打印完成后仅需简单去除粉渣即可进行装配；如果采用数控机加工方式制作，选用高润滑特性的Vesconite材料时，轮体的外形轮廓全部采用连续圆弧与直面过渡，没有狭小的内凹清角需求，常规的数控车削工序即可完成全部外形加工，不需要额外的电火花或者特殊刀具工序，能够有效降低加工成本与周期。在实际使用的性能匹配上，这款滑轮的转动副依托内置的滚动轴承实现，相比传统的铜套滑动滑轮，滚动摩擦的阻力系数更低，在大拉力工况下也不会出现滑动副抱死的问题，

　　即使在海水溅湿、带有盐雾的使用环境中，只要配合选用耐腐蚀的轴承型号，就能长期保持稳定的转动性能。绳槽的表面粗糙度设计也兼顾了绳索保护需求，不会因为表面过于粗糙加速绳索外层编织层的磨损，也不会因为过于光滑导致绳索在槽内出现打滑错位的问题。从受力角度分析，当绳索以最大工作拉力牵拉时，轮体的绳槽部位承受径向压应力，阶梯式的内腔结构可以将应力均匀分散到整个轮体截面，避免应力集中在轴承安装位附近导致轮体开裂，两侧的轮缘厚度经过核算，能够承受绳索偏拉时产生的侧向挤压力，不会出现轮缘变形脱出绳索的问题。
