可拆分式游艇传动轴密封结构设计

在中小型游艇的运维场景中，传动轴穿舱部位的密封失效一直是困扰船东与维保人员的常见问题，传统整体式填料密封在更换或调整密封件时，往往需要将游艇吊装上岸，拆解螺旋桨与轴系端的连接部件，整个维保流程耗时久、成本高，还容易在拆装过程中损伤轴系配合面，影响后续传动精度。这款可拆分式的传动轴密封结构，正是针对这类船用轴封维保痛点做的结构优化，从根源上降低了轴封更换与调整的作业门槛。

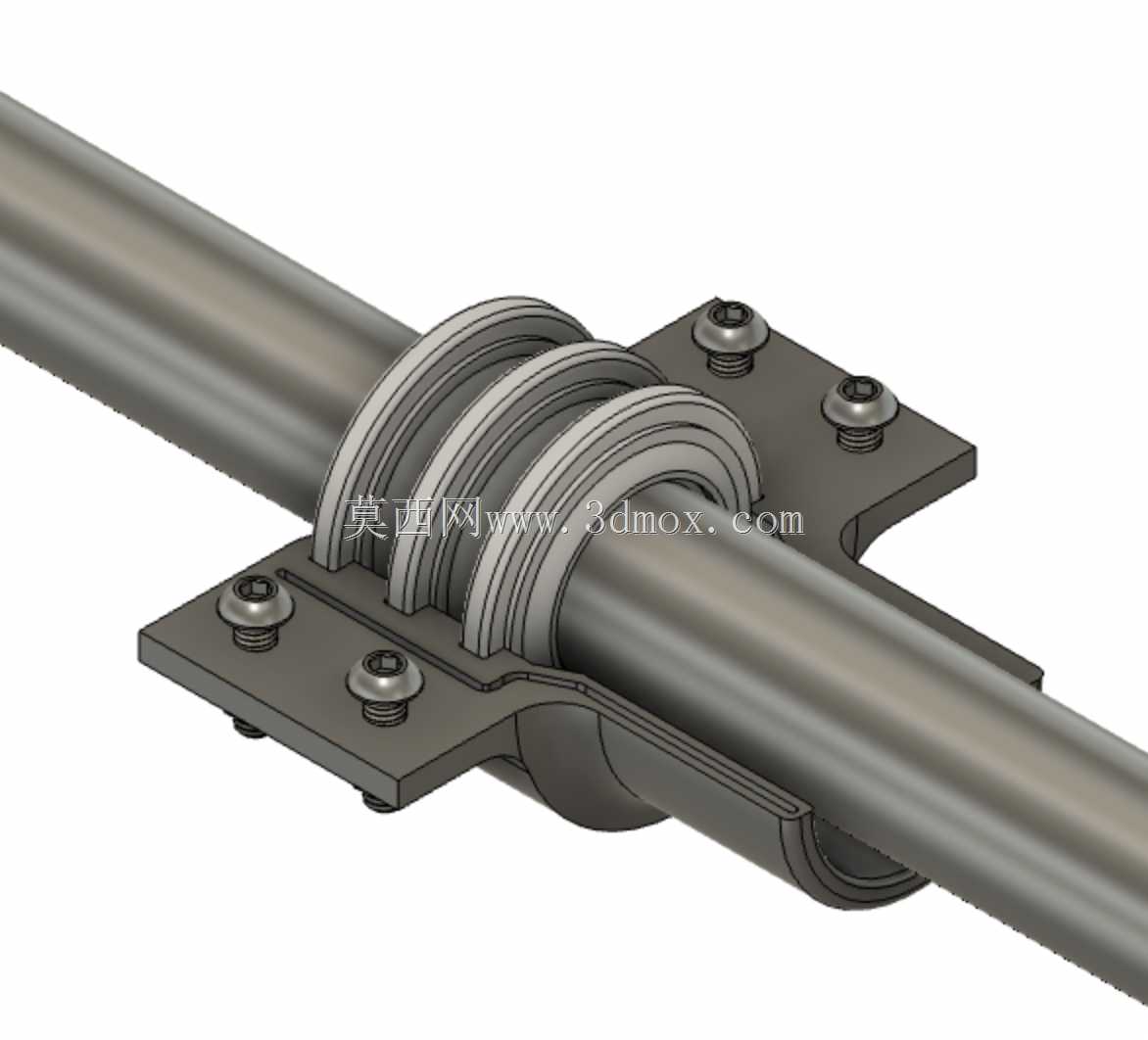

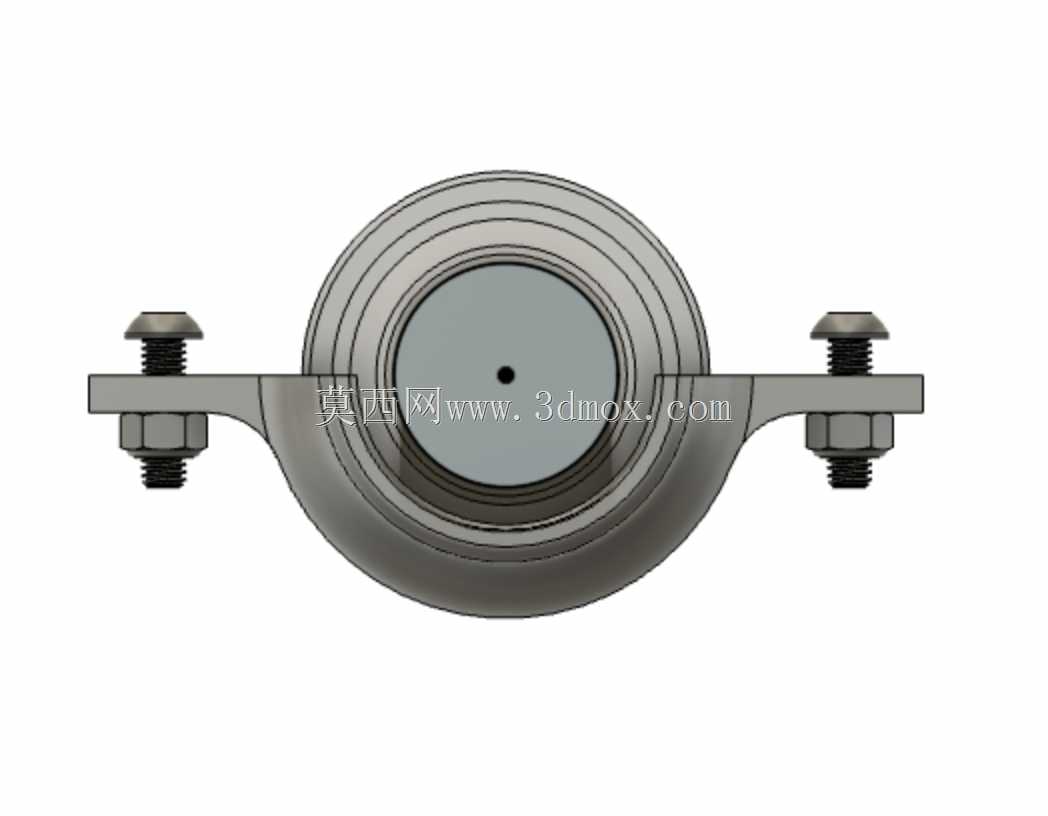

从实际安装场景来看，该密封组件不需要将艇体移出水面，作业人员可直接在艇内舱室完成密封件的安装、调整与更换作业，全程不需要拆卸螺旋桨、联轴器等轴系末端部件，大幅压缩了维保停航时间，也避免了水上吊装、轴系二次对中带来的额外成本与装配误差。结构上采用对开式的分体壳体设计，两个半壳通过法兰安装边的螺栓实现锁紧拼合，安装边的定位面做了精密的止口配合，保证拼合后壳体的内孔与传动轴保持同轴，避免出现偏磨导致的密封失效。

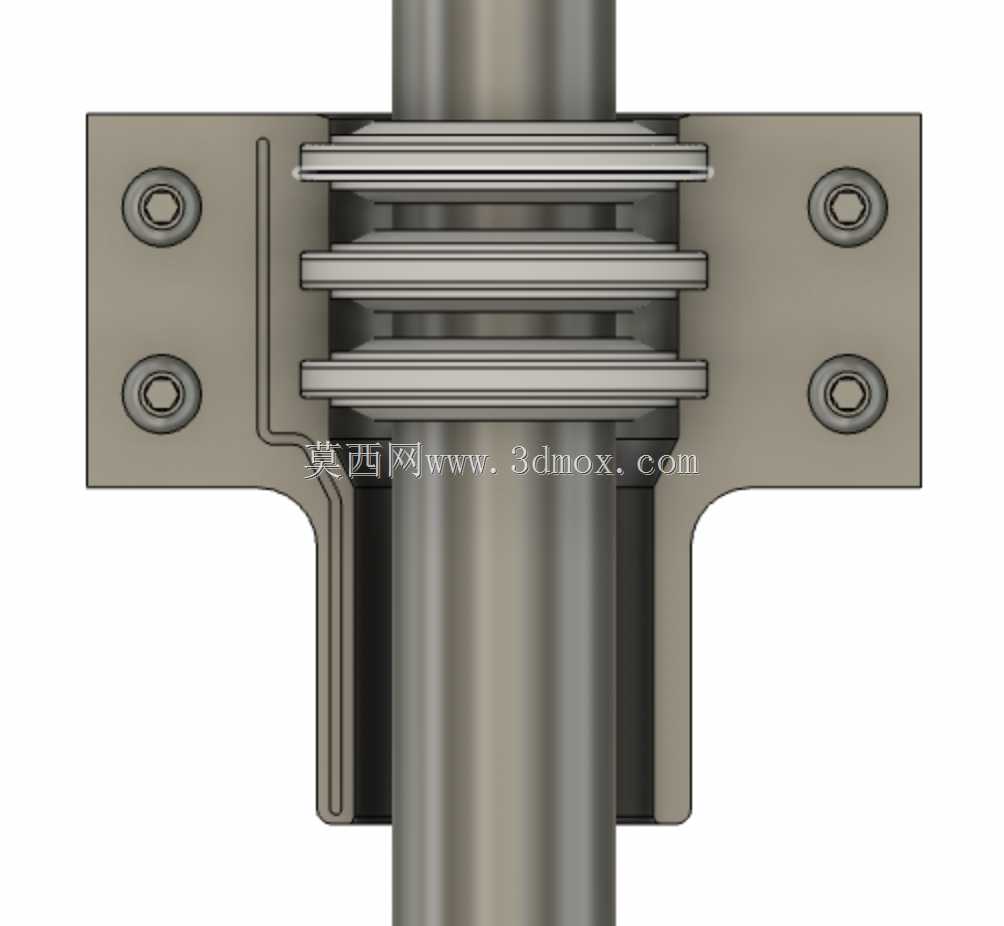

密封腔体内部沿用了成熟的填料密封结构形式，可适配常规的芳纶纤维、聚四氟乙烯混编等常用船用轴封填料，填料压盖同样采用分体式结构，可在不拆卸轴系部件的前提下调整填料压紧力，补偿填料磨损带来的密封间隙，日常运维时只需要均匀拧紧压盖螺栓即可调整密封效果，操作门槛极低。壳体上的方形安装法兰设置了四个对称的安装孔，可直接通过螺栓固定在艇体的舱壁密封座上，安装法兰与舱壁之间可根据实际装配间隙加装耐油橡胶密封垫，阻断舱外水沿安装缝隙渗入舱内的路径。

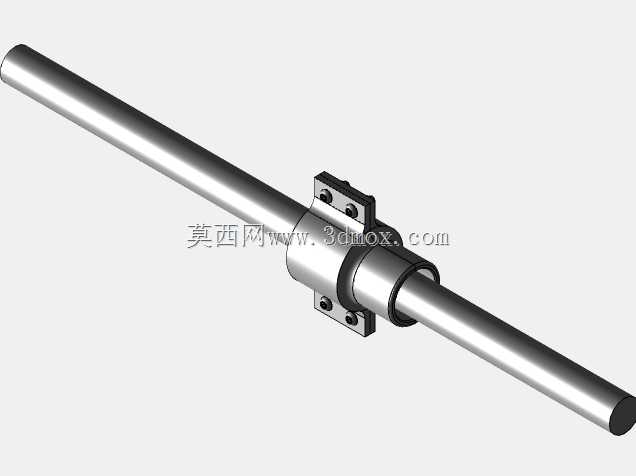

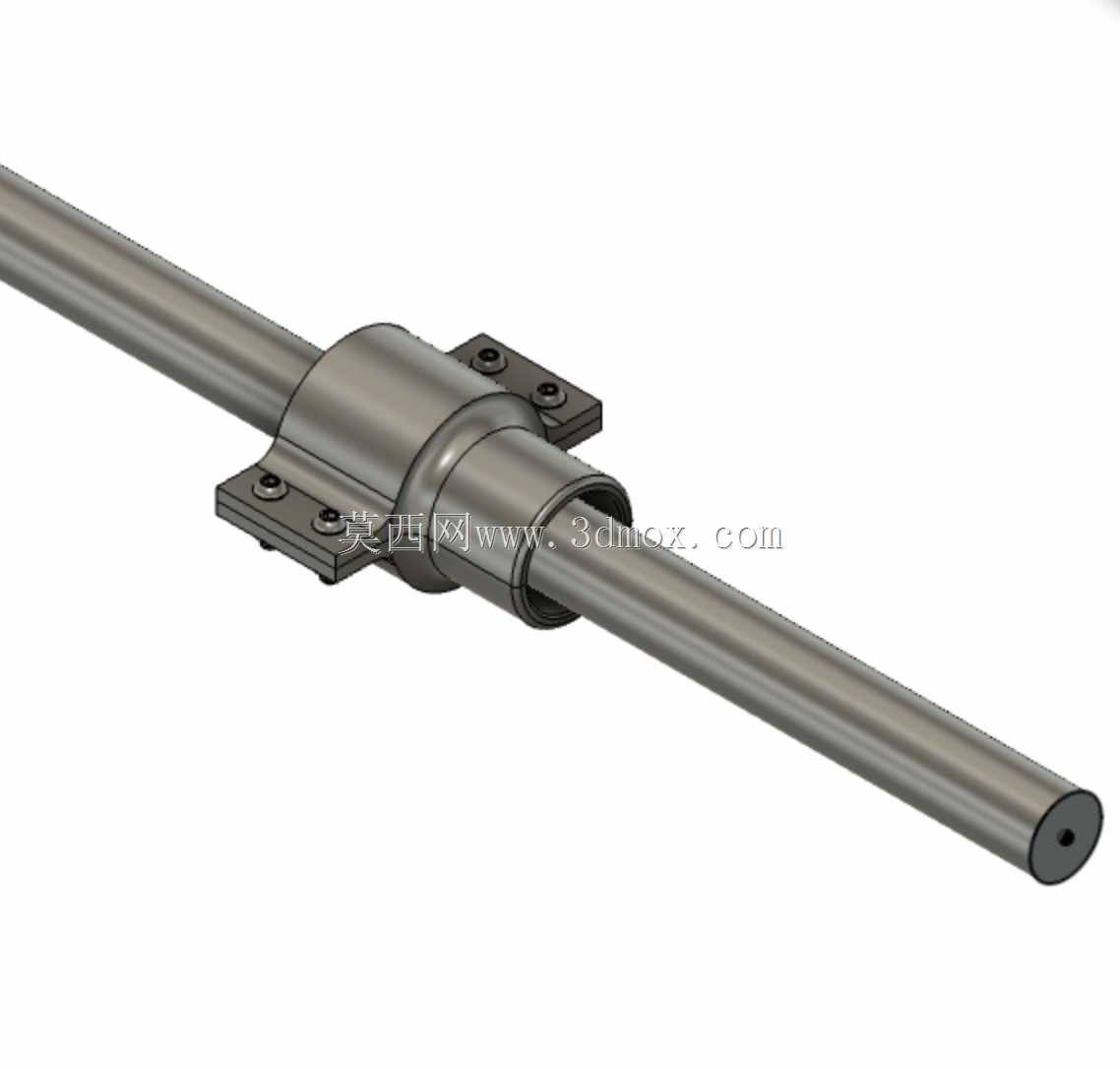

从设计边界来看，该密封结构适配的传动轴直径覆盖中小型游艇常用的轴径范围，壳体的径向尺寸控制在合理范围内，不会与舱内的传动轴支撑轴承、联轴器等周边部件产生安装干涉，轴向安装长度较短，对于舱内轴系布置空间紧凑的艇型也有较好的适配性。壳体的分体拼合面处做了精密的平面研磨处理，拼合后不需要额外添加密封胶即可实现金属面的静密封，避免拼合缝隙出现渗漏。

在实际使用过程中，该密封结构可有效阻挡舷外水沿传动轴间隙渗入舱内，同时允许传动轴在正常运转时的小幅径向跳动，不会因为轴系的微量振动出现密封件异常磨损。相较于传统的整体式轴封，这种可拆分结构的备件更换效率提升数倍，即使是在航期内出现密封件磨损需要更换，也可在码头靠泊状态下短时间完成作业，不需要进入船坞排期维保，对于私人游艇、小型观光艇这类对运维成本敏感的应用场景十分适配。

建模过程中对分体壳体的止口配合公差、安装孔的位置度、填料腔的内径尺寸都做了符合机械设计标准的参数化定义，装配关系完全还原实际安装逻辑，可直接用于同类型密封结构的设计参考、3D装配模拟，也可作为船用配件选型时的结构校核参照，帮助设计人员提前验证安装空间是否匹配，避免实际装配时出现干涉问题。
