RailcoreII四工位刀具更换装置结构设计

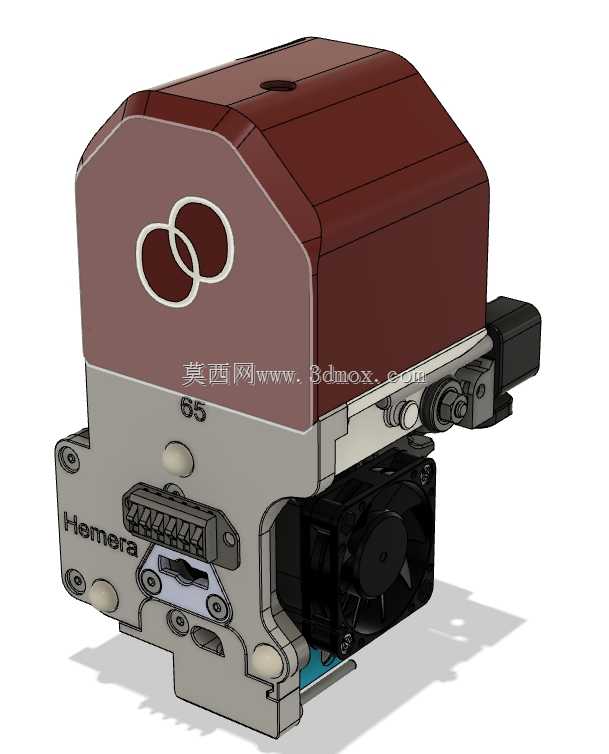

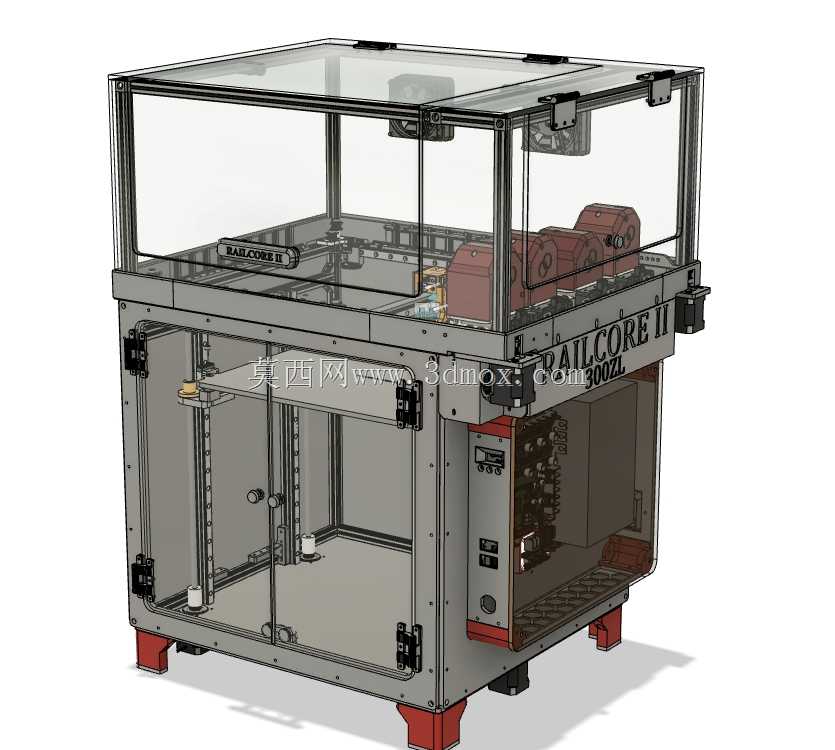

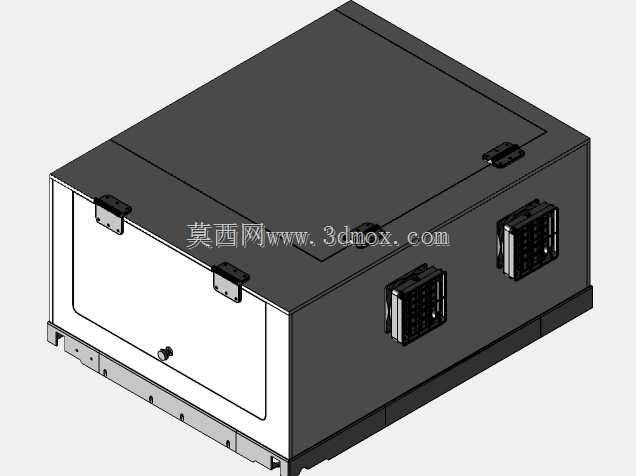

　　在桌面级熔融沉积成型3D打印的实际生产场景中，单喷头设备面对多材料、多颜色打印任务时，往往需要人工停机更换喷头，不仅打断生产连续性，手动对位的误差也会直接影响打印件的层间结合精度与尺寸一致性，这款集成四工位工具更换结构的设备，正是针对这一痛点完成的结构设计方案。从实际落地的功能逻辑来看，整套换刀结构围绕“无束线工具快换”的核心思路搭建，除顶部外护罩外，所有执行组件均完成预装调试，可支持三个无线束工具的自动拾取与归位，工具对接位置的接触性能经过反复验证，换刀过程中可保证工具定位精度满足FDM打印的层厚公差要求，不会出现换刀后喷头偏移、出料对位不准的问题。整套设备的框架采用标准铝型材拼接搭建，外围设置透明防护 enclosure，

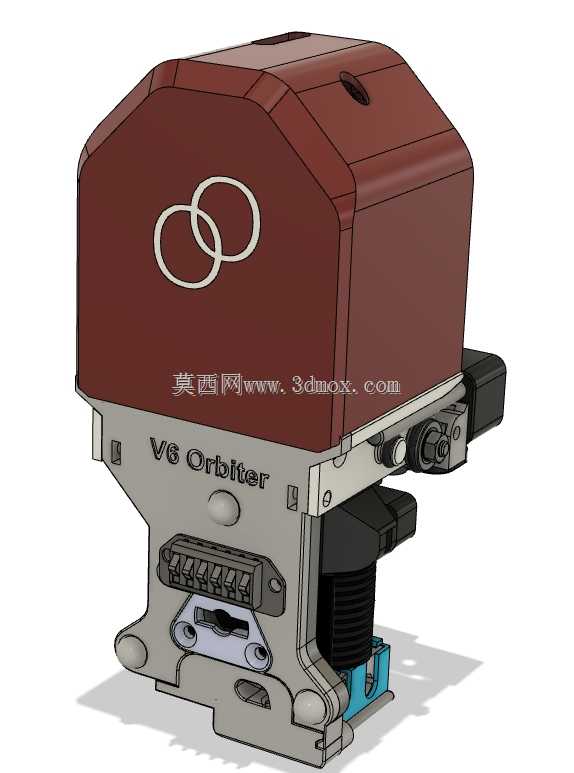

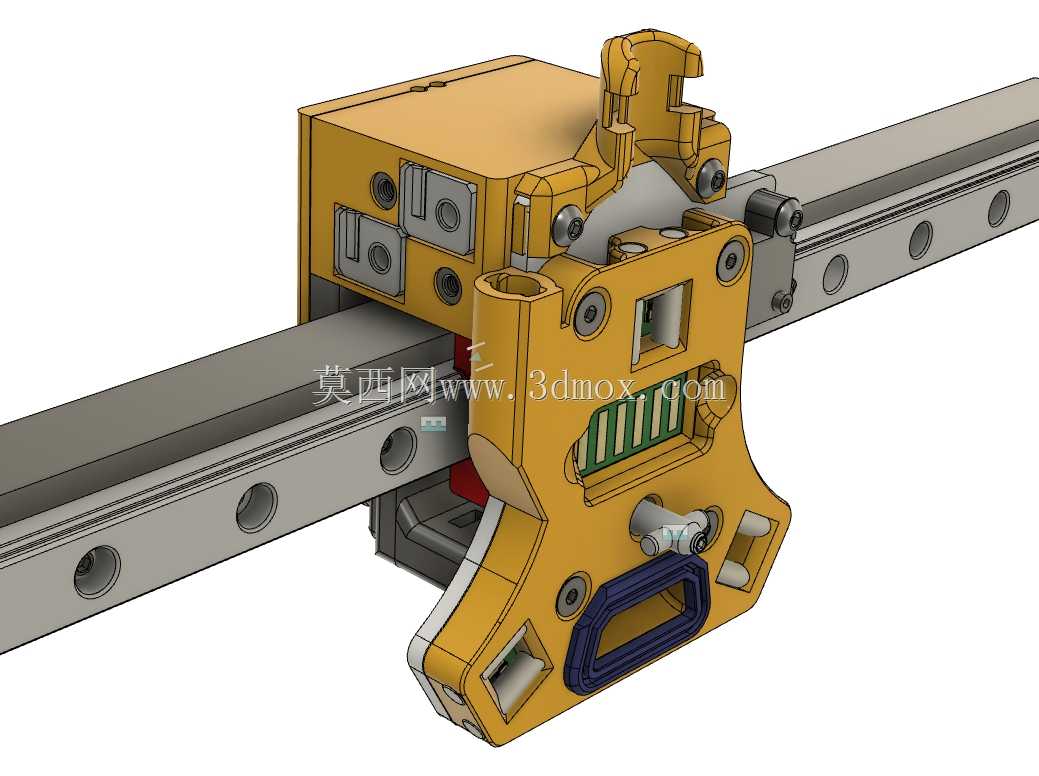

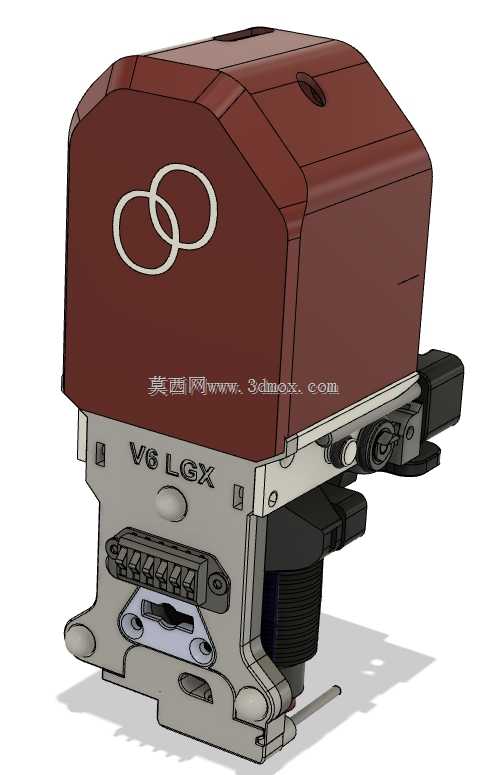

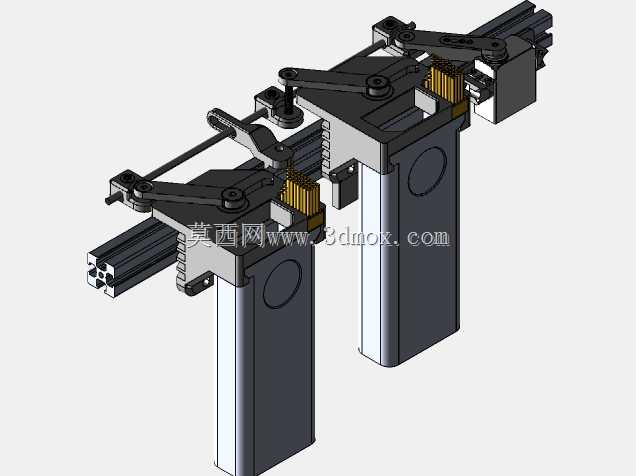

　　既可以观察内部打印与换刀动作的运行状态，也能阻隔打印过程中产生的细微颗粒物扩散，同时避免无关人员触碰内部运动部件造成安全隐患；底部设置可调支撑脚，可根据安装地面的平整度调整设备水平度，保证运动轴运行时的平面度误差控制在允许范围内，框架的安装边界预留了电控组件、鼓风系统的安装位，后续拓展辅助冷却、空气过滤组件时无需对主体框架做二次打孔改造。从结构设计的细节来看，工具拾取组件采用刚性定位加弹性锁止的组合结构，工具座上设置定位锥面与锁止卡扣，换刀时Z轴带动拾取组件下行至对应工具位，锥面先完成导向对位，随后卡扣自动卡合完成工具固定，整个换刀动作无需额外的气动或液压执行元件，仅依靠Z轴的直线运动即可完成锁止与释放动作，

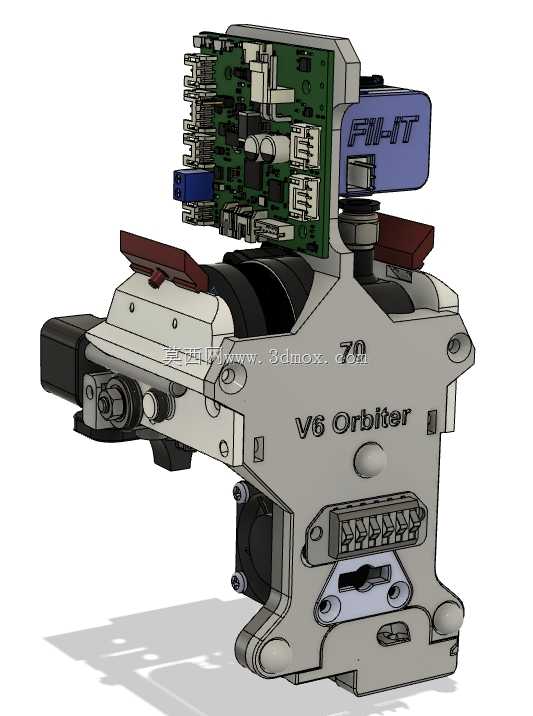

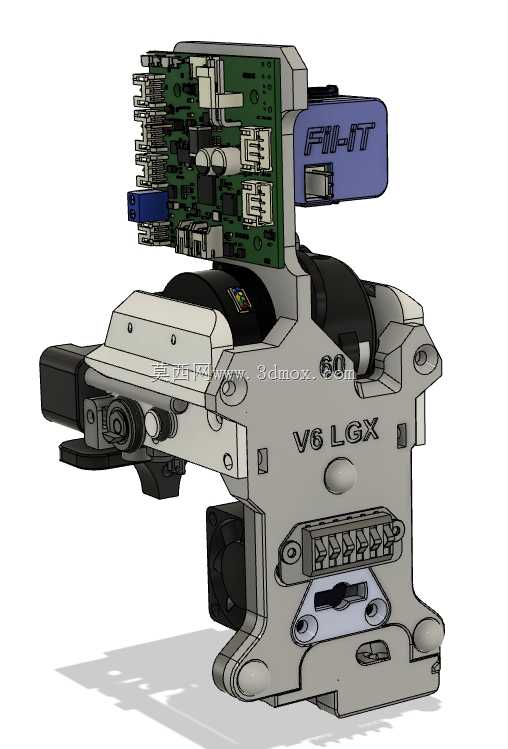

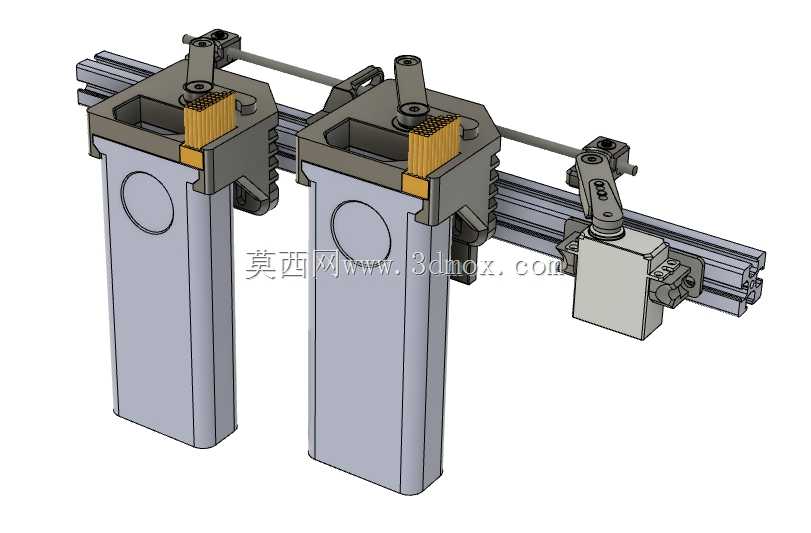

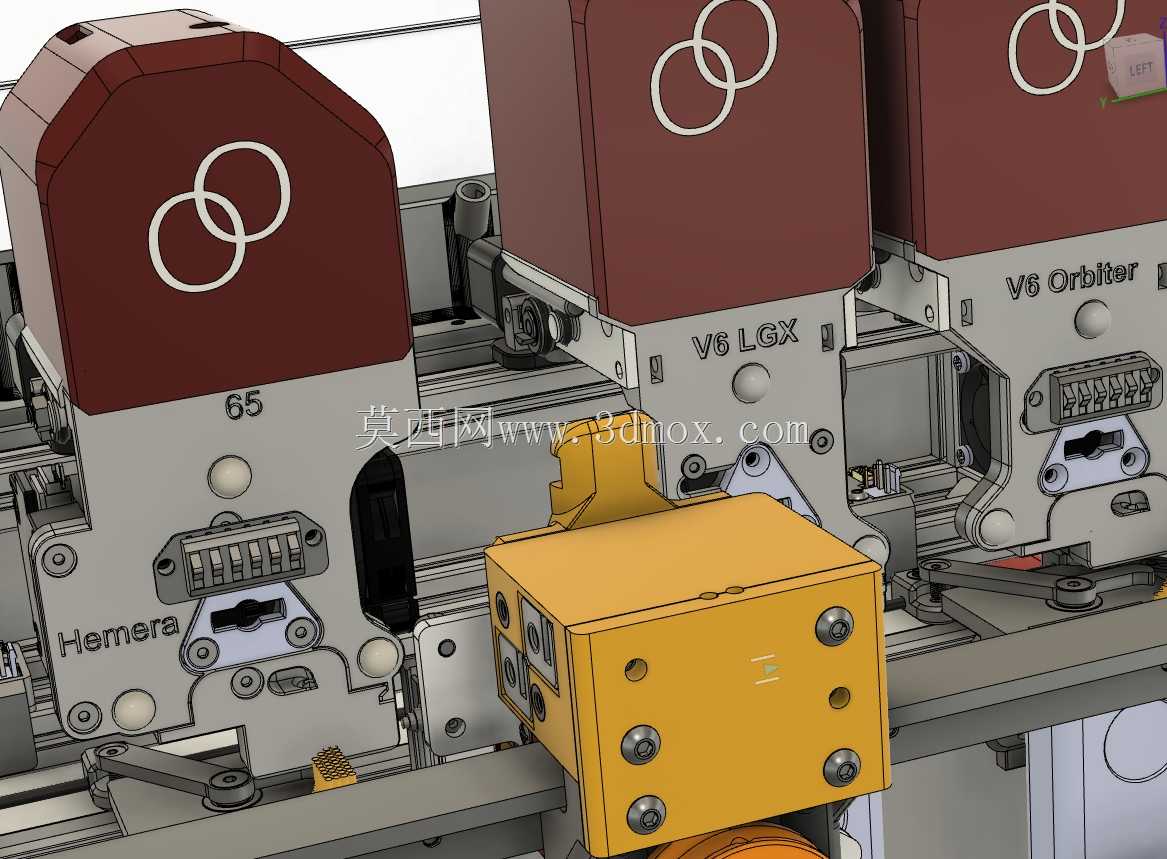

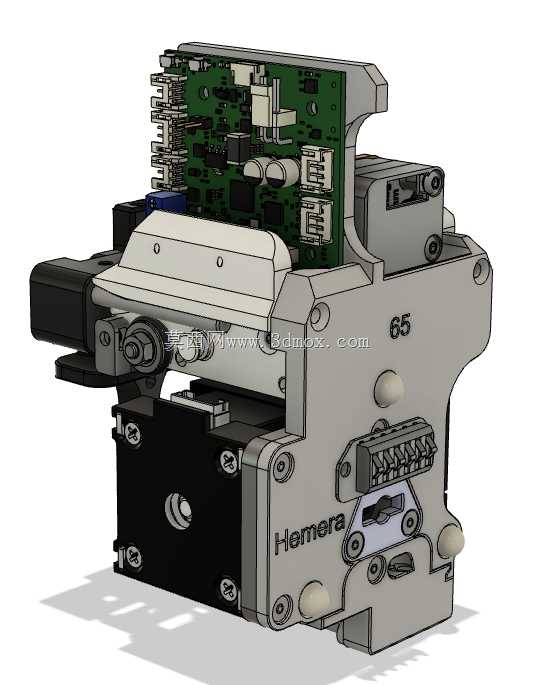

　　大幅降低了控制系统的复杂度与硬件成本。工具安装位设置在设备框架内部的后侧区域，四个工位沿X轴方向等距排布，每个工位的定位基准统一，工具归位时的重复定位精度可控制在0.1mm以内，满足多工具切换打印的精度要求；设备内部的走线全部沿型材槽内布置，运动部件的走线采用拖链防护，避免换刀与打印运动过程中出现线缆磨损、拉扯的问题。针对控制系统的适配，这套结构预留了通用控制板的安装位，可适配主流的开源3D打印控制方案，工具识别采用触点式信号反馈，换刀完成后控制系统可自动识别当前挂载的工具类型，自动调用对应的打印参数，无需人工手动切换配置；共享的鼓风冷却系统接口预留了快插接头，后续接入冷却管路后，可实现不同工具打印时的定向冷却，

　　针对不同材料的冷却需求匹配对应的风量参数。在实际安装调试过程中，需要注意X轴横梁的平行度校准，保证拾取组件运行时与工具安装面的平行度误差不超过0.05mm，避免换刀时出现卡滞、锁止不到位的问题；设备底部的支撑脚调整完成后，需要锁紧固定螺母，防止设备长期运行产生的振动导致水平度偏移；透明护罩的安装需要保证拼接缝隙均匀，开合门的磁吸对位准确，关门后可完全贴合框架，避免防护失效。这套换刀结构的设计没有采用复杂的非标定制零件，大部分结构件均可通过3D打印自行制作，标准件全部采用市面通用规格，后期维护更换配件的成本极低，对于需要拓展多材料打印能力的桌面级3D打印设备使用者，或是从事桌面级打印设备结构研发的设计人员，都可以参考这套结构的设计思路，根据自身设备的框架尺寸调整工位数量、安装位置，适配不同规格的打印工具。
