FDM打印用Duet磁丝监测器防护外壳

　　在桌面级FDM熔融沉积成型3D打印的实际作业场景中，耗材断料、送丝打滑、耗材余量不足是导致打印任务中途报废的核心诱因之一，尤其是数十小时的长周期打印任务，一旦出现耗材输送异常未被及时发现，轻则造成打印件分层、缺料报废，重则导致喷头空走剐蹭已成型工作面，损坏热端组件与打印平台。Duet系列控制板配套的磁性耗材监测装置，是目前开源3D打印方案中应用较广的耗材状态检测组件，但原厂配套的外壳多为通用注塑件，在不同结构的DIY改装机型、近程挤出改装机型上，往往存在安装位不匹配、走线空间不足、磁敏元件对位偏差的问题，因此针对实际装机需求重新设计适配FDM打印工艺的专用防护外壳，是很多设备改装、结构优化场景下的刚需。

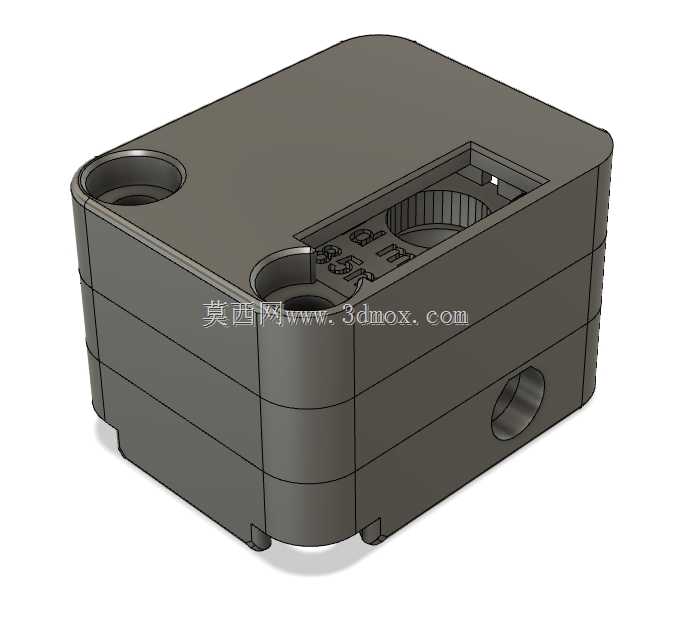

　　这款外壳的设计完全围绕FDM打印工艺的成型特性展开，整体采用分层堆叠的方正腔体结构，没有设置大角度悬空结构，所有侧壁的拔模斜度控制在1°以内，无需额外添加支撑结构即可直接打印成型，打印完成后仅需简单去除层纹毛刺即可投入使用，大幅降低了后期处理的工作量。腔体内部预留了精准的磁敏元件安装槽位，槽位的尺寸公差控制在0.2mm以内，刚好可以卡住磁性检测模块的PCB板，避免设备运行过程中因为送丝机构的振动导致元件移位，造成检测信号误判。腔体顶部开设了与送丝路径对齐的耗材过孔，过孔边缘做了R0.5的圆角过渡，避免耗材输送过程中被孔壁的锐边刮削产生碎屑，碎屑堆积卡滞送丝路径。

　　从安装边界来看，外壳整体的长宽尺寸控制在60mm*50mm区间，整体高度38mm，属于紧凑型的安装尺寸，既可以适配近程挤出机的挤出头旁侧安装位，也可以固定在打印机框架的型材立梁上作为远程送丝的中途检测节点。外壳两侧预留的两个沉头安装孔，孔位间距适配2020、3030系列铝型材的标准槽距，可以直接使用M3 T型螺母完成固定，不需要额外设计转接支架。外壳侧壁开设的走线孔直径为6mm，刚好可以穿过3芯的信号连接线，孔位位置避开了内部PCB板的元件焊点，避免穿线时线材绝缘层被焊点剐蹭破损造成短路。

　　功能设计上，外壳采用上下扣合的分体结构，扣合面做了0.15mm的错位止口，既可以保证上下盖扣合后的密封性，阻挡打印过程中产生的PLA、ABS碎屑飘入腔体内部覆盖磁敏元件，又不需要额外加装螺丝固定，日常维护清理时可以直接徒手拆开上盖，检查内部磁轮的转动状态、清理积存的耗材碎屑。腔体内部预留的磁轮安装腔，与磁轮的转动间隙控制在0.3mm，既不会因为间隙过小导致磁轮转动卡滞，也不会因为间隙过大造成外部粉尘碎屑轻易进入转动副。外壳侧面预留的指示灯透窗位置，刚好对准PCB板上的状态指示灯，不需要额外加装导光件，就可以在设备运行时直观看到监测模块的工作状态，判断是否存在耗材异常。

　　在实际装机测试中，这款外壳可以适配绝大多数采用Duet控制方案的FDM打印设备，不管是三角洲结构、笛卡尔结构还是CoreXY结构的机型，都能找到合适的安装位置。相比原厂的注塑外壳，这款针对FDM工艺优化的结构，在抗振动性能上表现更好，因为打印件的层间结合力可以匹配设备日常运行的振动频率，不会出现注塑件常见的安装柱断裂、扣合位松脱的问题。同时外壳的壁厚统一设置为2mm，在保证结构强度的前提下，尽可能减少了打印耗材的用量，单个外壳的打印耗材消耗量仅为15g左右，打印时长控制在1小时20分钟上下，即便打印失败也不会造成过多的耗材与时间损耗。

　　针对不同的装机场景，外壳的安装孔位还做了沉头设计，安装后螺丝头不会突出外壳表面，避免和周边的送丝管、线材产生干涉。腔体内部的PCB固定位周围，预留了0.8mm的溢胶槽，如果需要进一步提升固定强度，可以在槽位内点少量的热熔胶完成加固，不会出现胶体外溢影响其他元件安装的问题。过线孔的位置还做了轻微的倒角，穿线时可以顺着倒角将线材顺利引入腔体内部，不需要借助镊子等辅助工具穿线，大幅提升了装机时的接线效率。
