五孔2020铝型材T型连接支架

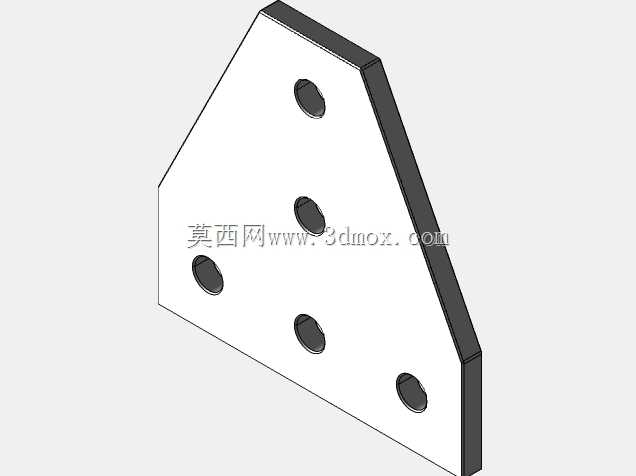

　　这款T型支架是针对2020系列工业铝型材框架做的配套连接构件，日常在小型自动化设备机架、桌面级工装台架、3D打印机框架、检测工位辅助支架的搭建场景里使用频率很高，尤其是在需要做十字交叉型材的垂直连接、或者型材端部的T型拼接位置，能替代传统的角码连接，让拼接位置的贴合面更平整，不会出现角码突出型材表面影响后续附件安装的问题。从结构设计来看，整体采用等厚铝板挤压成型后做裁切倒角处理，板材厚度适配2020型材的槽口安装深度，五个安装孔的位置完全匹配2020型材的中心孔距，其中四个孔对应交叉拼接的两根型材的槽道安装位，中心孔位可用于额外的附件固定，或者作为拼接时的定位基准孔，安装时不需要对型材做额外的打孔攻丝，

　　直接搭配T型螺栓和法兰螺母就能完成锁紧，安装效率比采用角码加侧面锁紧的方式提升近40%，而且连接后的抗扭强度更高，不会出现长期受载后连接位置松垮偏移的问题。外形上整体做了切角处理，四个边角都做了钝角裁切，避免安装时尖锐边角划伤操作人员，也能减少支架在框架外侧突出时的磕碰风险，整体轮廓尺寸完全控制在两根2020型材交叉拼接的投影范围内，安装后不会超出型材的外轮廓尺寸，对于有外装钣金护板、或者需要在型材外侧安装走线槽、传感器支架的场景，不会产生安装干涉。实际选型使用时需要注意，这款支架的安装孔是沉孔设计，适配M5规格的内六角圆柱头螺栓，沉孔深度刚好能让螺栓头完全埋入板材表面，不会出现螺栓头突出影响型材贴合的问题，

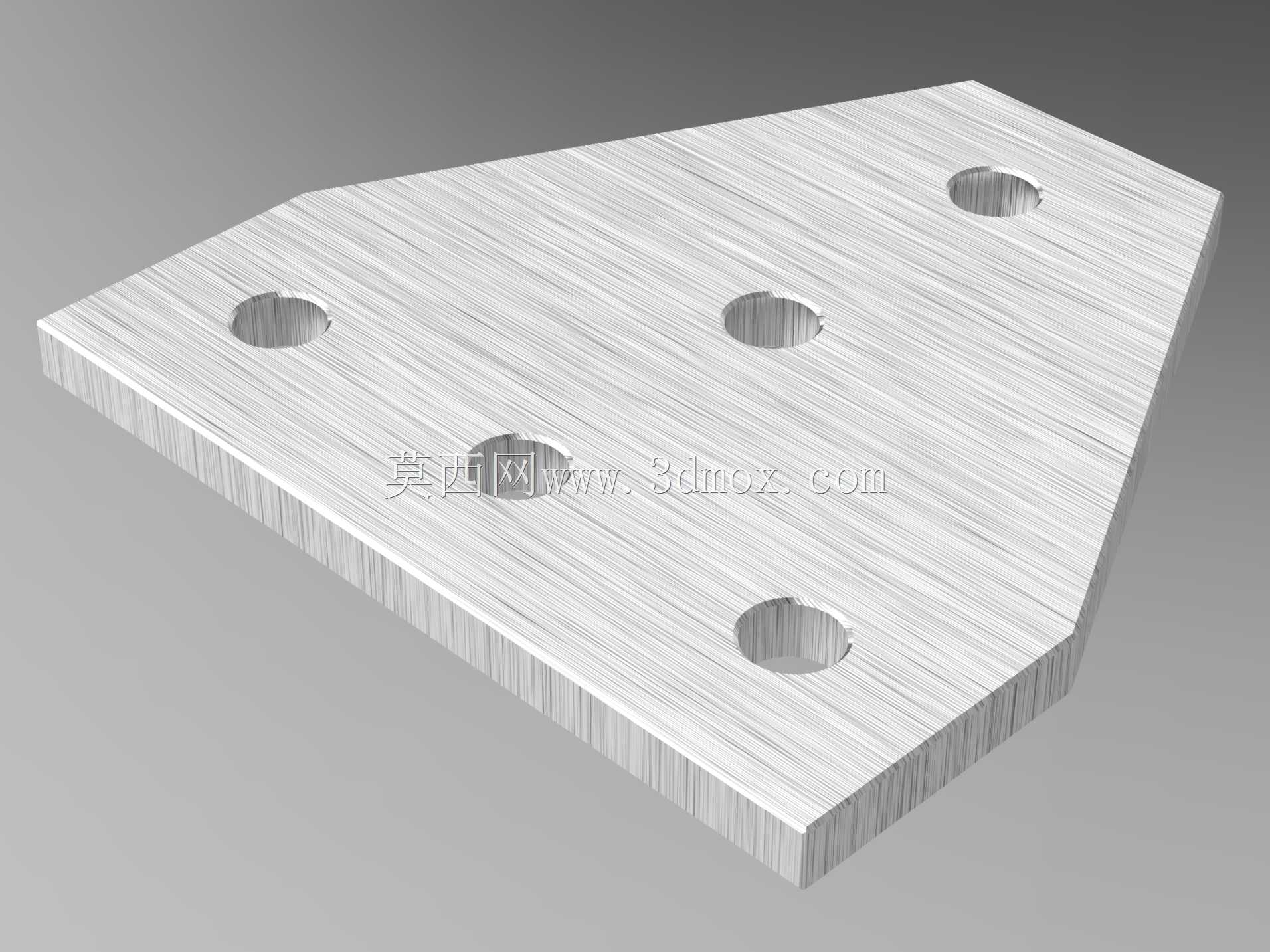

　　安装时要先将T型螺母预塞到型材的槽道内，对齐孔位后先预紧所有螺栓，调整好两根型材的垂直角度后再按对角顺序锁紧，避免单颗螺栓先锁紧导致其他孔位出现错位。在一些轻型物料输送线的侧边导向架安装、小型电子设备的测试台架搭建场景里，这款支架还可以作为悬臂安装的转接板使用，利用中心孔位固定导向条或者传感器安装座，四个侧边孔位固定在垂直型材上，相比L型角码的单侧固定，T型结构的受力分布更均匀，悬臂端的承重能力能提升一倍左右，不会出现长期受载后支架下弯变形的问题。设计阶段针对铝型材挤压的工艺特性做了优化，所有孔位的边缘都做了小倒角处理，避免挤压成型后出现毛刺飞边，不需要后续额外的去毛刺工序，板材表面采用拉丝氧化处理，

　　和常规工业铝型材的表面质感保持一致，安装后整体外观协调统一，不会出现配件颜色质感差异过大的问题。在安装边界上，这款支架适配的型材截面为20mm*20mm的欧标铝型材，槽道宽度为6mm，不适用同规格的国标铝型材，因为国标铝型材的槽口中心距和欧标存在1mm左右的偏差，强行安装会出现孔位不对齐的问题，另外如果是用于有振动工况的设备框架，建议在螺栓锁紧时加装防松垫圈，避免长期振动导致螺栓松动，影响框架的整体刚性。
