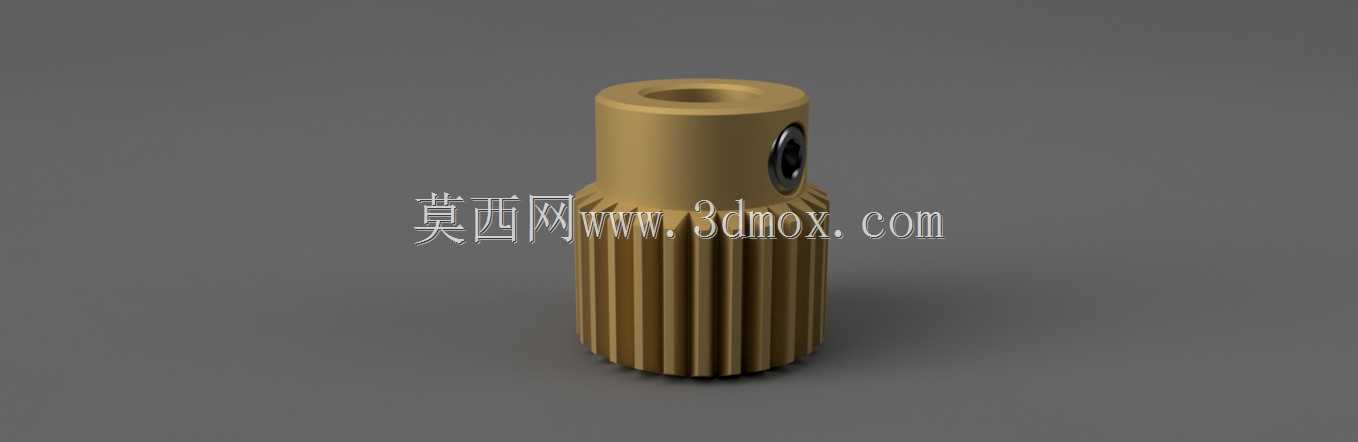

3D打印机挤出机用MK8送丝驱动齿轮

　　在桌面级FDM3D打印机的送丝系统里，挤出驱动齿轮是决定送丝精度与稳定性的核心传动零件，这款适配1.75mm耗材的MK8驱动齿轮，是针对近程、远程挤出结构通用优化的传动部件。从实际装机场景来看，这类齿轮直接安装在挤出机的驱动轴上，工作时依靠外圆周的齿形咬合耗材表面，通过步进电机传递的扭矩带动耗材精准送入加热喉管，齿形的咬合深度、齿距均匀度直接决定了送丝过程中是否会出现打滑、跳步、耗材磨屑过多的问题，是影响打印件层纹一致性、出料均匀度的关键结构件。

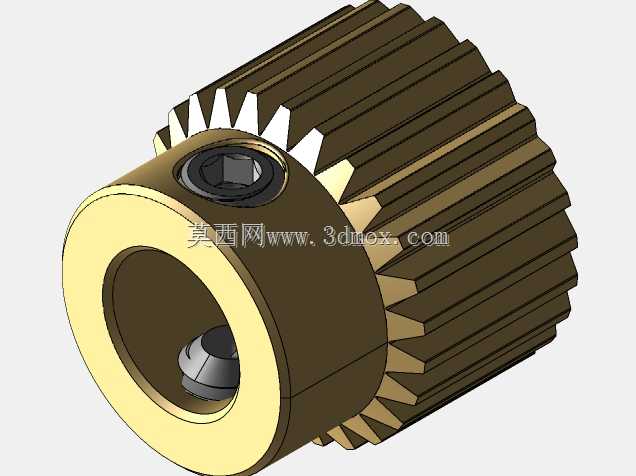

　　设计这款齿轮时，首先要匹配1.75mm直径打印耗材的送丝咬合需求，外圆周采用直齿滚花结构，齿尖做了微小的圆角过渡，既保证足够的咬合摩擦力，又不会因为齿尖过于锋利切伤耗材表面导致断丝，同时能减少耗材在送丝过程中产生的磨屑，避免磨屑堆积在挤出机齿轮腔体内造成卡滞。齿轮的内孔直径设置为5mm，刚好适配市面上绝大多数42步进电机的输出轴直径，内孔侧壁设计有顶丝固定位，安装时通过紧定螺钉将齿轮锁紧在电机轴上，能够有效避免高速送丝、回抽动作时齿轮与电机轴出现相对滑动，保证送丝行程的控制精度。齿轮的整体外径控制在11mm，这个尺寸是经过多轮装机验证的最优值：外径过小会导致送丝时的线速度匹配偏差，需要调整步进电机的送丝步进值，增加调试成本；外径过大则会占用挤出机内部过多安装空间，无法适配紧凑结构的近程挤出模组，同时会增加齿轮转动时的转动惯量，影响高速回抽动作的响应速度。

　　从安装边界来看，齿轮的轴向长度做了分段设计，下部带齿段的长度刚好覆盖1.75mm耗材的咬合行程，上部光滑圆柱段用于配合挤出机的轴承定位，保证齿轮转动时的同轴度，避免转动过程中出现径向跳动导致送丝力度波动。实际使用中，这类齿轮需要和挤出机的从动压轮配合工作，压轮将耗材压在驱动齿轮的齿面上，齿轮转动时依靠摩擦力带动耗材进给，因此齿形的表面硬度也做了针对性处理，长期使用不会出现齿形磨损导致的咬合力度下降问题，能够适配PLA、ABS、PETG等多种硬度的常用打印耗材。在结构设计阶段，需要严格控制齿轮的内孔与外齿的同轴度公差，同轴度偏差超过0.05mm就会导致送丝过程中耗材进给量周期性波动，直接反映在打印件表面就是规律性的层厚不均、横纹缺陷；同时顶丝孔的位置要对准电机轴的铣扁位，保证锁紧时的接触面积，避免长期正反转切换（送丝/回抽动作）时顶丝松动。

　　不同于普通的传动齿轮，挤出驱动齿轮不需要传递大扭矩，但对转动的平稳性、齿形的咬合一致性要求极高，设计时还要考虑耗材的进出丝路径对齐，齿轮安装到位后，齿面的咬合位置要刚好对准挤出机的进丝孔中心，避免耗材进入喉管时出现偏折，造成送丝阻力增大。对于三维建模从业者来说，设计这类零件时不能只照搬标准齿轮参数，必须结合实际装机的空间约束、耗材的物理特性、配合件的公差范围做针对性调整，比如齿深设置在0.3mm左右最为合适，过深会嵌住耗材导致回抽时带丝过多，过浅则咬合不足容易打滑；齿轮的端面要做倒角处理，方便安装时穿过挤出机的支架孔位，同时避免转动时剐蹭周边的结构件。在实际设备选型中，这类驱动齿轮是3D打印机挤出系统的易损件，长期使用后齿缝中堆积的耗材磨屑会影响咬合效果，因此结构设计上也兼顾了拆装便利性，松开顶丝即可快速更换，不需要拆解整个挤出机模组。
