RCA莲花音视频同轴接插件结构

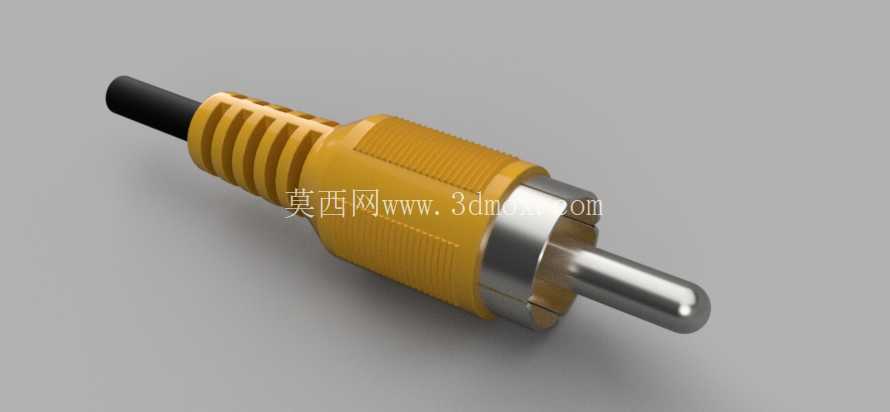

　　RCA莲花插头是消费电子、音视频设备和测试台架里十分常见的同轴接插件，常用于模拟音频、复合视频、低音炮信号以及部分老旧仪器的单端信号传输。该三维结构围绕黄色注塑壳体、尾部防折护套、金属屏蔽筒和中心插针展开，能够直观呈现装配关系与外形边界，适合在设备面板开孔、线缆线束布置、接插件选型校核以及教学演示中使用。

　　从实际使用场景看，这类接头一端压接或焊接同轴电缆，另一端插入设备面板上的RCA插座。中心圆柱形插针承担信号导体连接，外圈金属筒承担接地与屏蔽作用，二者之间通过绝缘介质保持同轴间距。黄色外壳通常用于区分视频或特定声道，尾部多道环形槽既形成防滑纹路，也提供线缆弯曲时的应变释放，减少根部反复弯折导致的芯线断裂。建模时需要重点表达金属插针的伸出长度、端部圆角、外筒直径、绝缘环位置以及护套内腔与线缆外径的配合关系，这些尺寸直接影响插拔手感、接触可靠性和周边空间占用。

　　结构设计上，插头前部金属件应保持较高同轴度，中心插针与外屏蔽筒不能发生偏心接触；中部塑料壳体需要容纳焊接后的导体转折空间，并为金属筒提供定位台阶；尾部护套则应逐渐过渡到线缆直径，避免出现尖锐折点。若用于整机布局，面板插座前方需预留插头本体长度和插拔操作空间，后方还要考虑电缆最小弯曲半径，多接口并排布置时应保证相邻插头护套互不干涉。对于密集音视频矩阵、功放背板或教学实验箱，黄色壳体外径、防滑筋高度和接头间距往往比理论电气尺寸更影响装配可行性。

　　该模型把外观可见的护套槽、滚花区域、金属筒分段和中心插针形态都做了实体化表达，可用于检查线缆走向、接口排布和维修操作空间。工程应用中，它不是承力机械零件，而是信号链路中的可拆卸连接元件，因此评估重点不在高强度承载，而在插拔方向、绝缘隔离、屏蔽连续性、防弯折能力以及与面板开孔的边界协调。通过三维结构提前核对这些细节，可以减少样机阶段插头相碰、线缆折弯过死、焊接空间不足和面板标识错位等问题。
