BMI160惯性测量单元安装固定载板结构

　　在小型移动机器人、无人机飞控、穿戴式动作捕捉设备以及工业设备姿态监测模块的开发过程中，惯性测量单元的安装固定精度直接决定了姿态数据采集的可靠性，很多初入结构设计领域的工程师容易忽略IMU安装基准的刚性问题，要么直接将芯片焊接在主控板上随主板形变引入测量误差，要么采用3D打印的简易支架长期使用后出现安装位偏移，这款针对BMI160设计的专用安装载板，就是为了解决这类小尺寸惯性传感器的刚性安装、基准统一问题而做的结构设计。

　　从实际使用场景来看，这款载板主要适配需要独立安装IMU模块的设备结构，比如足式机器人的腿部关节处、无人机的机身重心位置、VR交互设备的手持端内部，这些场景都要求IMU的安装基准和设备被测刚体保持完全刚性连接，不能出现相对窜动，同时还要尽可能降低载板本身的重量，避免给被测运动部件带来额外负载。设计时首先确定了载板的主体采用平板式结构，主体承载面做了阳极氧化紫色的表面处理，一方面是和周边黑色结构件形成视觉区分方便装配时快速识别安装位，另一方面硬质氧化层可以提升铝合金基材的表面硬度，避免反复拆装时刮花安装基准面。

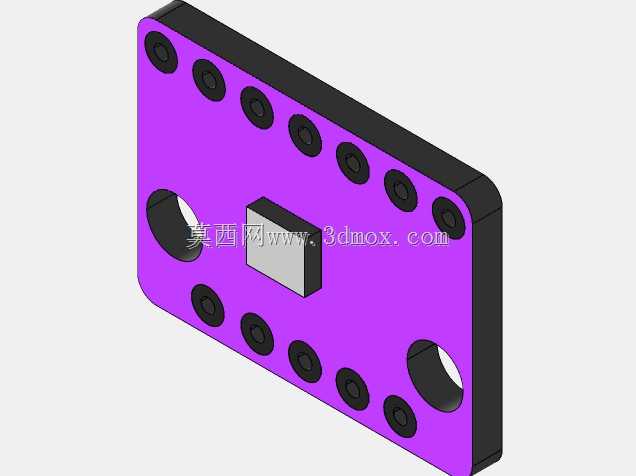

　　载板的中心位置预留了BMI160芯片的精准安装沉槽，沉槽的尺寸公差按照H7级精度控制，刚好可以容纳表贴封装的BMI160模块，沉槽深度控制在1.2mm，既可以保证芯片焊接后引脚不会和载板发生干涉，又能让芯片的基准底面和载板的承载面完全贴合，避免悬空带来的振动偏移。围绕中心芯片安装位，载板上均匀布置了两排共12个M2规格的螺丝安装孔，这些安装孔采用等间距排布，孔位间距兼容乐高式拼装孔位、通用小型铝型材安装槽以及常见的机器人结构件安装孔距，不管是用在科研类的拼装实验平台，还是工业级的定型设备结构上，都不需要额外打孔改孔，直接用M2螺丝就能完成固定。

　　载板的两个对角位置设计了直径6mm的大尺寸贯穿孔，这两个孔不是用于螺丝固定，而是专门预留的走线孔位，BMI160的I2C或者SPI通信线束可以从这两个孔位穿过，直接连接到下方的主控板上，避免线束从载板侧面走线时被周边结构件挤压，同时也能让线束的走向更规整，减少运动过程中线束拖拽对IMU模块的作用力。载板的边缘做了0.5mm的倒角处理，没有尖锐的毛刺，在狭小的设备内部空间装配时不会刮伤周边的线束或者其他电子元件，载板整体厚度控制在3mm，采用6061铝合金作为基材，在保证整体刚性的前提下，整体重量不到10g，不会给轻量化的运动部件带来明显的负载增量。

　　从安装边界来看，这款载板的整体外形尺寸为40mm25mm，安装时只要预留出42mm27mm的平面安装空间，同时保证安装面的平面度公差在0.1mm以内，就能满足IMU的安装精度要求。设计时特意将所有安装孔的位置做了对称处理，不管是正向安装还是反向180度安装，都能和孔位完全匹配，方便不同走线方向的设备灵活选择安装朝向。载板的黑色侧边是做了硬质包边处理，一方面可以提升载板边缘的抗磕碰能力，另一方面也能和紫色的主体承载面形成明显的视觉差，装配时可以快速判断载板是否安装到位，有没有出现倾斜。

　　在实际的结构选型过程中，很多工程师会纠结IMU是直接集成在主控板上还是采用独立载板安装，其实对于运动幅度大、振动频率高的设备来说，独立载板的方案优势非常明显：首先是可以将IMU安装在离设备重心更近的位置，减少离心力带来的测量误差；其次是独立载板的刚性远高于普通PCB主板，可以隔绝主板形变带来的测量基准偏移；另外这种标准化的载板结构可以直接作为通用件复用在不同的设备项目中，不需要每次都重新设计IMU的安装结构，能大幅缩短结构开发的周期。这款载板在设计时也考虑了和不同规格BMI160模块的兼容性，中心沉槽的尺寸预留了0.1mm的装配余量，不管是原厂的BMI160模块还是第三方的兼容模块，都能顺利安装到沉槽内，不会出现卡滞或者间隙过大的问题。

　　很多人觉得这类小型安装板的设计没有技术含量，实际上在高精度姿态测量场景下，安装结构的微小形变都会被IMU的高灵敏度传感器捕捉到，进而影响姿态解算的精度，比如如果载板的安装孔位公差过大，螺丝锁紧后载板会出现内应力，长期使用后内应力释放会导致载板变形，IMU的测量基准就会出现偏移，这款载板的所有安装孔都采用了铰孔工艺，孔位的位置公差控制在0.05mm以内，锁紧螺丝后不会产生额外的内应力，长期使用也不会出现基准偏移的问题。另外载板的表面做了绝缘氧化处理，即使和其他金属结构件直接接触也不会出现短路问题，不需要额外添加绝缘垫片，能减少装配时的零件数量，提升装配效率。
