ss-22f32立式拨动开关结构设计

　　在低压电控回路、小型消费电子、桌面型工控模块的电源通断与档位切换场景里，这类立式拨动开关是应用频次极高的基础元件，很多工程师在做整机结构布局时，经常会遇到找不到适配安装位开关模型的情况，要么是引脚间距不匹配PCB开孔，要么是安装固定耳的位置和壳体预留的固定柱冲突，要么是拨柄的行程和面板开孔的避让空间对不上，反复调整安装位不仅拖慢设计进度，还容易在打样阶段出现装配干涉，导致整板返工。

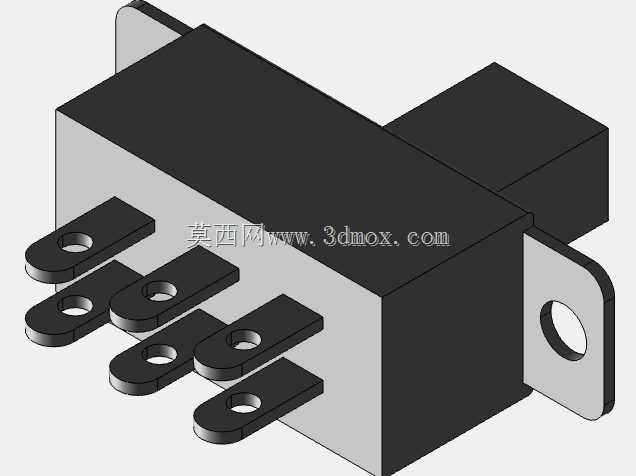

　　这款ss-22f32立式开关的结构设计，完全围绕实际板载安装的需求展开，首先从安装边界来看，主体采用方正的塑壳基座，两侧延伸出带安装孔的固定耳，固定耳的开孔尺寸适配常用的M2自攻螺丝，安装耳的平面和PCB板面保持平行，锁付后不会出现塑壳翘曲的问题，固定耳的伸出长度经过校准，不会和板上相邻的电容、电阻等贴片元件产生空间冲突。引脚部分采用六引脚直插布局，引脚的厚度、宽度以及相邻引脚的中心间距，完全匹配常规2.54mm网格的PCB开孔尺寸，引脚的弯折角度做了工艺优化，过波峰焊时不会出现引脚浮高、虚焊的问题，每个引脚的端部做了小角度的倒角处理，插装时能顺畅穿过PCB孔位，不需要额外修整引脚。

　　从功能特性来看，这款开关属于双列直插式两档拨动结构，拨动手感的阻尼感做了适配，拨动时的档位清晰，不会出现档位模糊、跳档的情况，内部的接触片采用弹性铜材结构，接触电阻稳定，能够承载常规低压小功率回路的通断需求，适合用在小功率电源切换、信号回路通断的场景里。塑壳部分的外形做了倒角处理，没有尖锐的棱角，在自动化插件或者人工装配时，不会刮伤操作人员的手套或者周边的线材，塑壳的高度经过控制，不会超出小型设备壳体的内部净空，拨柄的伸出长度适配常规厚度的设备面板，面板开孔只需要开出对应宽度的长槽，就能让拨柄顺畅滑动，不会出现卡滞。

　　设计过程中首先参考了实际量产同型号开关的装配公差，把各个部件的配合间隙控制在合理范围，比如塑壳和内部接触片的间隙，既不会因为间隙过小导致拨动卡涩，也不会因为间隙过大出现内部部件晃动、接触不良的问题；拨柄和塑壳导向槽的配合，做了微小的间隙预留，考虑到塑壳成型后的收缩率，实际装配后拨柄的滑动行程刚好覆盖两个档位的接触位置，不会出现行程不足导致的接触不到位。安装耳的位置和主体塑壳的连接部分做了加强筋结构，在锁付螺丝的时候，不会因为扭力过大导致安装耳断裂，固定孔的位置和引脚的相对位置公差控制在插件设备的识别精度范围内，能够适配自动化插件生产线的上料要求。

　　在实际选型应用中，这类开关常被用在小型电源适配器、桌面式测试仪器、小型家电的控制板上，作为电源总开关或者功能切换开关使用，设计模型时特意还原了实际产品的所有装配特征，包括引脚的长度、塑壳的拔模斜度、固定耳的厚度、拨柄的外形尺寸，在做整机结构干涉检查的时候，可以直接调用这个模型进行装配验证，不需要再额外测绘实物调整尺寸，能够有效减少结构设计阶段的反复核对工作。比如在做手持小型设备的内部布局时，可以直接把开关模型放置在PCB对应位置，检查拨柄和外壳按键的配合间隙，检查开关主体和周边电池、主板支架的空间距离，提前规避装配时的干涉问题；在做PCB Layout的时候，也可以直接参考模型的引脚位置定位焊盘，不需要再对照规格书反复核对尺寸，降低焊盘位置画错的概率。

　　另外，模型的外形细节也做了还原，包括塑壳表面的分型线位置、引脚的冲压圆角、固定孔的沉台结构，这些细节在做产品渲染或者装配动画的时候，能够更贴近真实产品的效果，不会因为模型过于简化导致展示效果失真。对于需要做整机BOM统计的设计场景，模型的各个部件可以单独拆分，方便统计不同材质的零件数量，核算物料成本的时候也能有更直观的参考。
