基于R3形态因子的NXP LPC1768控制板结构

项目分类:通用机械零部件 发布时间:2024-04-08 ID:745097
  • 基于R3形态因子的NXP LPC1768控制板结构
  • 基于R3形态因子的NXP LPC1768控制板结构
  • 基于R3形态因子的NXP LPC1768控制板结构

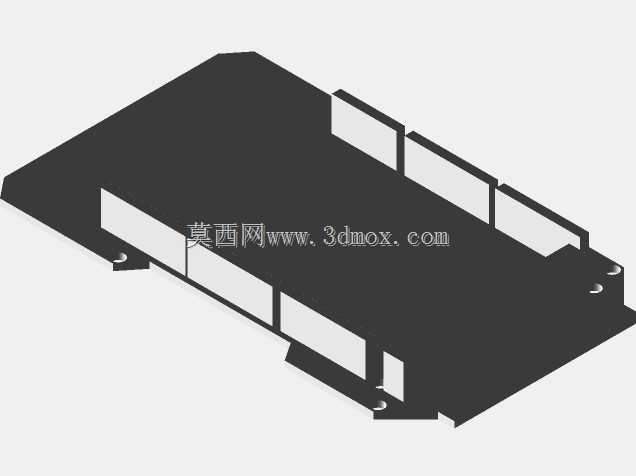

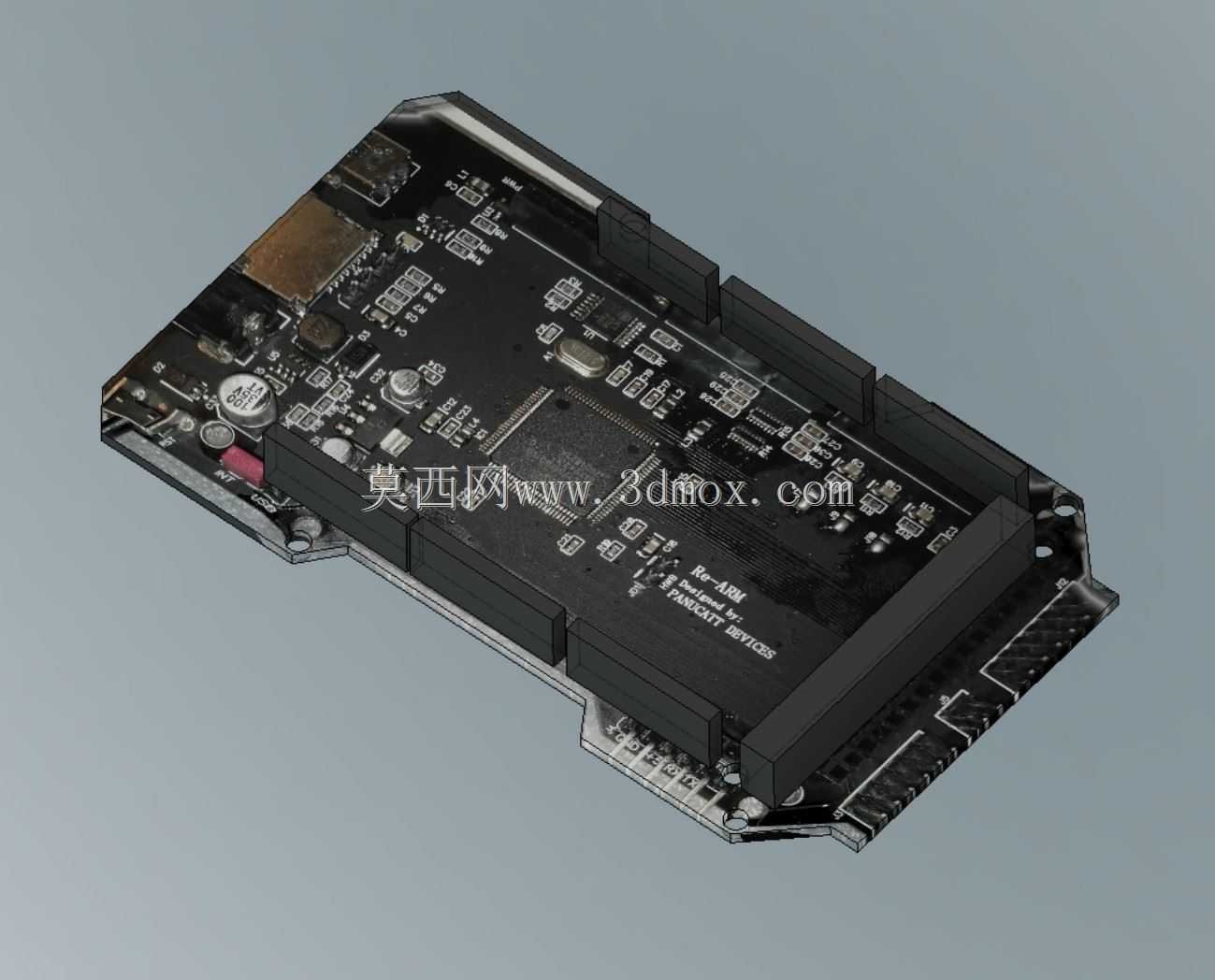

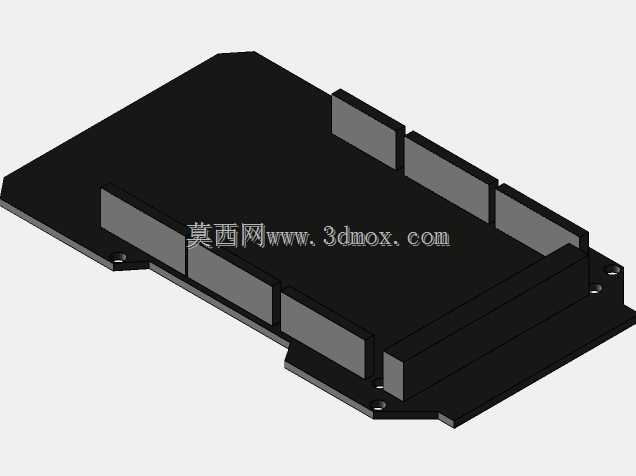

  这款控制板采用R3标准形态因子设计,核心搭载NXP LPC1768主控芯片,在桌面级数控设备、小型自动化执行单元、开源3D打印主控改造、小型机械臂运动控制场景中有着广泛的适配空间。从结构设计逻辑来看,整体板型完全沿用R3规格的安装孔位布局,四个边角的固定孔间距完全匹配现有R3类扩展基座的安装尺寸,不需要额外设计转接支架就能直接替换同形态的旧款控制板,大幅降低设备改造的结构适配成本。板载接口的排布完全顺着板卡长边依次布置,电源输入接口、步进驱动插接槽、限位信号端子、温度传感接口、通讯扩展端口全部沿板边外侧排布,接线时不需要在板卡上方预留额外的操作空间,设备内部走线可以顺着机箱侧壁直接接入对应端子,能有效压缩电控仓的内部空间占用。

  从功能分区的布局来看,主控芯片布置在板卡中心区域,周围环绕布置去耦电容、晶振电路、电源稳压模块,功率驱动相关的插接槽全部布置在板卡一侧,和弱电信号接口形成物理分区,减少大电流走线对弱信号采集的电磁干扰。板卡上预留的存储模块焊接位位于板卡左上角,靠近主控芯片的高速走线引脚,缩短高速信号的走线长度,降低信号传输过程中的衰减和干扰。复位按键、状态指示灯全部布置在板卡边缘的易操作区域,不需要拆开机箱外壳就能直接完成复位操作,透过机箱的观察窗就能直接查看设备运行的状态指示。

  在安装边界的设计上,板卡整体厚度控制在常规PCB板厚加插接件凸起高度的范围内,所有板载接插件的凸起高度都控制在统一尺寸区间,安装时不会和机箱内的其他结构件产生干涉,板卡背面的焊接点全部做了高度管控,背面最高的焊点高度不超过2mm,安装时只需要在板卡和安装基面之间预留3mm的间隙就能完全避免焊点短路的风险。板卡上的扩展排针全部采用标准间距设计,可以直接兼容市面上主流的功能扩展模块,不需要额外定制转接线缆就能实现功能拓展,比如外接蓝牙通讯模块、离线操作显示屏、无线数据传输模块都可以直接插接在预留排针上。

  从实际使用的角度来看,这款控制板的硬件资源完全覆盖小型运动控制设备的全部需求,多路步进电机驱动接口可以直接插接对应的驱动模块,不需要额外外接驱动转接板,多路温度采集通道可以同时监测设备多个点位的温度参数,限位信号接口支持常开常闭两种信号模式,适配不同类型的限位传感器。板载的稳压电路可以适配宽范围的电源输入,不需要额外搭配独立的稳压模块就能直接从设备主电源取电,减少电控系统内部的接线节点,降低线路故障的概率。在结构建模过程中,需要重点核对每个接插件的实际尺寸和安装位置,确保建模完成后的虚拟装配和实物安装完全匹配,尤其是各个插接槽的开口方向和引脚定义位置,一旦出现尺寸偏差就会导致实际接线时插件无法插入,或者接线后线缆和其他结构件产生挤压。另外板卡上的各个固定孔的位置需要和安装基座的孔位完全对齐,孔位周边预留足够的螺丝安装空间,确保固定螺丝可以顺利拧入,不会和板上的走线或者元件产生干涉。
