盘形凸轮直动滚子从动件联动机构

　　这套凸轮从动件联动结构，核心是靠盘形凸轮的轮廓曲线驱动直动从动件完成预设规律的往复动作，在轻工包装、纺织机械、小型自动化送料工位里十分常见，比如小零件的周期送进、工位间歇抬升、印刷设备的递纸动作，都能看到这类结构的变体。实际应用里，这类结构最大的优势是只要调整凸轮轮廓曲线，就能精准匹配从动件的运动时序，不需要额外搭配复杂的电控程序，纯机械结构就能实现稳定的周期动作，运动传递误差极小，在高速轻载的工位上长期运行也能保持稳定的动作一致性，不会出现步进电机丢步、气缸动作迟滞这类问题。

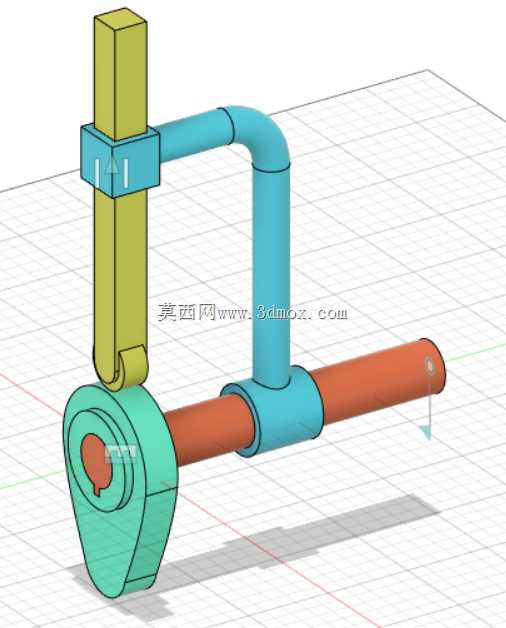

　　从结构设计逻辑来看，这套结构的动力输入是横向布置的橙色转轴，凸轮与转轴通过型面配合实现周向固定，转轴转动时直接带动盘形凸轮同步回转，凸轮的轮廓面与从动件下端的滚子始终保持接触，把凸轮的回转运动直接转化为从动件的上下直动行程。从动件采用方形截面的杆身设计，搭配蓝色的导向滑套约束径向自由度，避免从动件上下运动时出现偏摆，保证滚子始终与凸轮轮廓面贴合，不会出现脱开、卡滞的问题。横向转轴上额外设置的蓝色弯管支架，一方面是给从动件的导向滑套提供稳定的安装支撑，保证导向滑套与凸轮中心的位置精度，另一方面也能强化整个机构的框架刚性，避免高速运转时支架出现共振，影响从动件的运动精度。

　　设计这类结构的时候，首先要确认的是安装边界尺寸：横向转轴的两个支撑段需要与设备机架的安装孔位同轴，转轴的轴向定位要预留足够的窜动间隙，避免热胀冷缩导致转轴卡滞；从动件的导向滑套安装面要与转轴轴线保持垂直，垂直度公差需要控制在0.02mm以内，不然从动件上下运动时会出现偏磨，缩短滑套和滚子的使用寿命。从动件的行程长度完全由凸轮轮廓的升程决定，设计时要根据工位需要的动作行程确定凸轮的基圆直径和升程量，基圆直径不能过小，不然会导致凸轮轮廓面的压力角超过许用值，运动时会出现卡顿、驱动力矩骤增的问题，一般直动从动件凸轮机构的推程压力角要控制在30°以内，回程压力角可以放宽到70°左右。滚子的直径选择也要匹配凸轮轮廓的最小曲率半径，滚子半径要小于凸轮轮廓的最小曲率半径，避免凸轮轮廓出现运动失真，导致从动件的实际动作和设计预期出现偏差。

　　实际装配调试的时候，要先把凸轮固定在转轴上，调整好凸轮的周向相位，保证从动件的动作时序和设备其他工位的动作匹配，比如在送料工位上，要保证从动件抬升到最高位的时候，物料刚好完成输送，从动件下降到最低位的时候刚好完成物料的压紧或者定位。导向滑套和从动件杆身的配合间隙要控制在0.01-0.03mm之间，间隙过小会导致运动阻力大，磨损加快，间隙过大则会导致从动件偏摆，滚子和凸轮轮廓接触不均匀，出现局部磨损过快的问题。滚子和凸轮轮廓的接触面上要涂抹适量的润滑脂，降低长期运转的磨损量，尤其是在高速运转的工况下，润滑不足会导致凸轮轮廓面快速磨损失形，整个机构的运动精度就会完全丧失。

　　这类纯机械联动结构相比电控驱动的往复机构，抗干扰能力更强，在有油污、粉尘的工业车间环境里，不需要做复杂的防护就能长期稳定运行，维护成本也更低，只需要定期检查润滑情况和紧固件的松动情况即可，不需要像气缸、电缸那样定期更换密封件、校准位置参数。在小型专用设备的设计里，这类凸轮从动件结构经常被用来实现固定节拍的周期动作，只要前期把凸轮轮廓设计到位，后期生产调试的工作量会大幅降低，也不会出现电控程序出错导致的动作紊乱问题，可靠性十分突出。
