Mimic Hornet250穿越机机架逆向结构设计

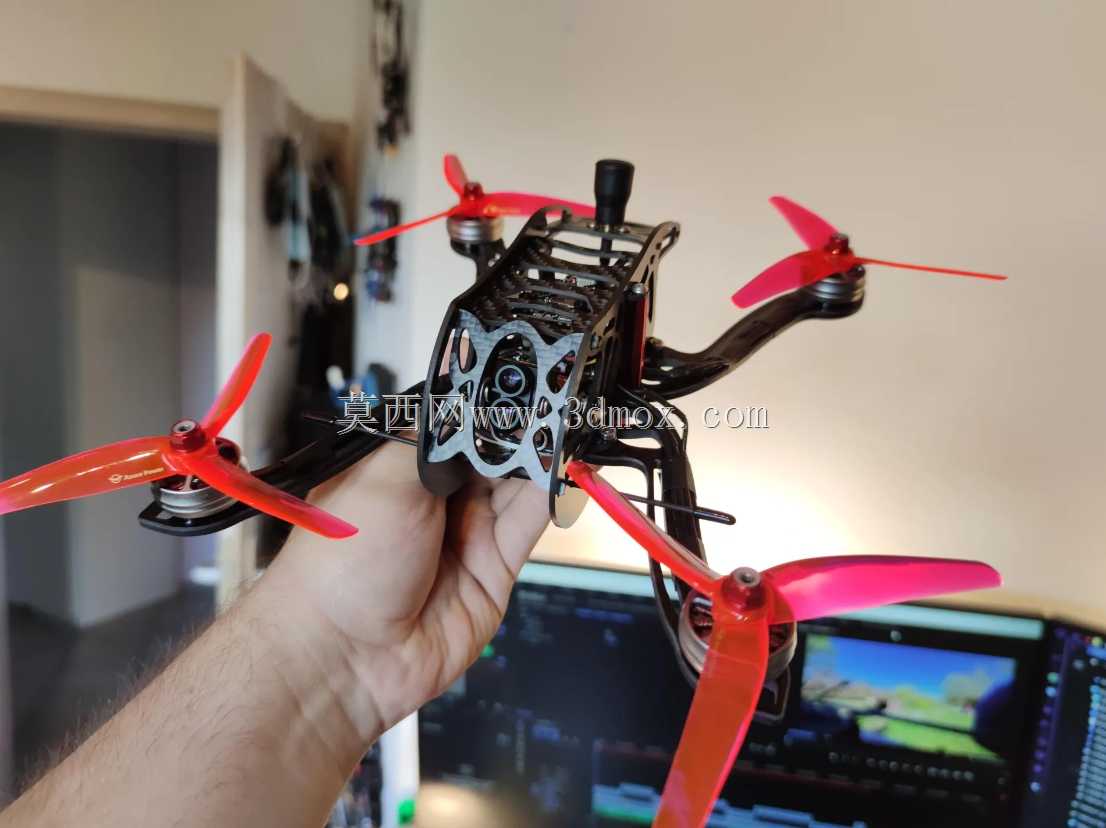

　　这款250规格穿越机机架的逆向重构，核心围绕FPV竞速与花飞场景的实际使用需求展开，在还原原版结构逻辑的基础上，完整复现了原版机架的受力传递路径与安装适配边界，能够直接适配市面上主流的250级穿越机装机方案。从实际装机场景来看，这类机架主要面向户外FPV飞行、竞速赛事、日常休闲花飞等使用场景，需要兼顾结构强度与整机重量的平衡，同时要预留足够的电子设备安装空间，避免装机时出现干涉、走线困难等实际问题。

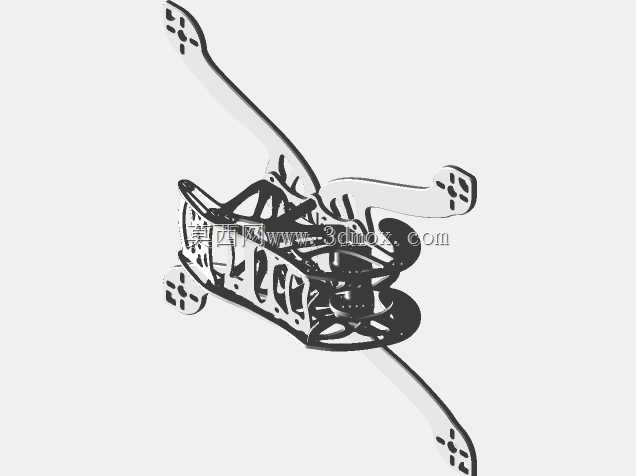

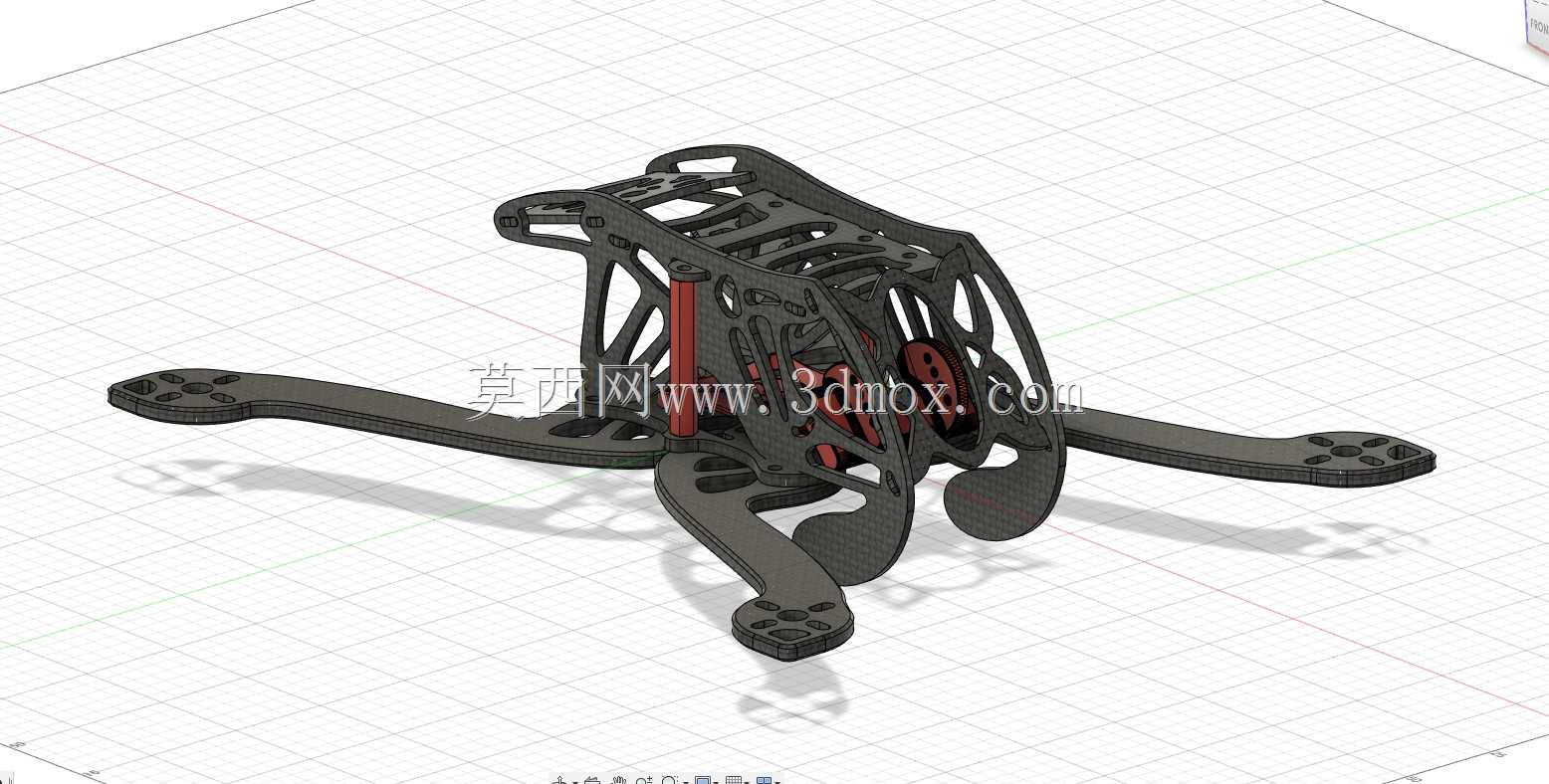

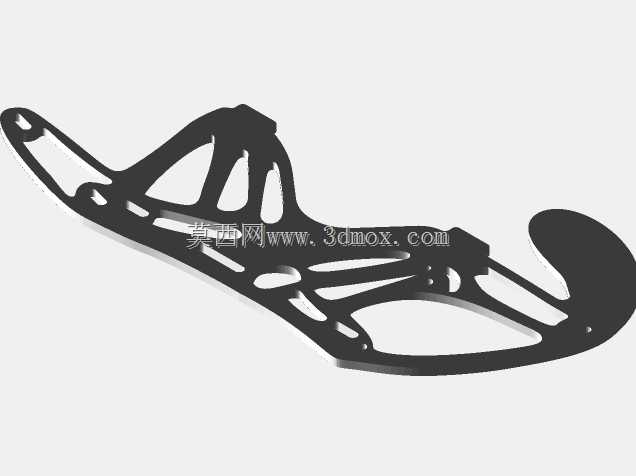

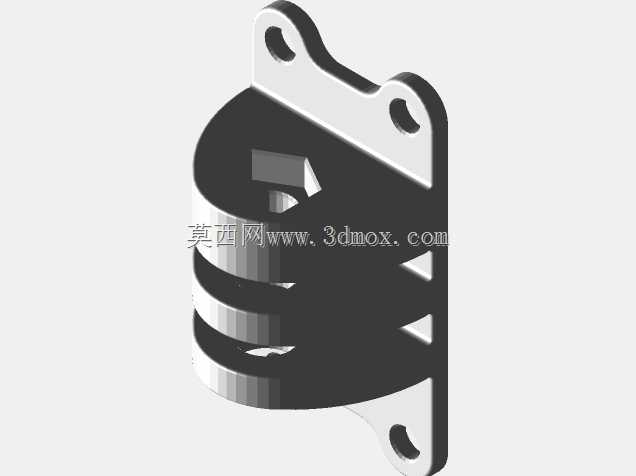

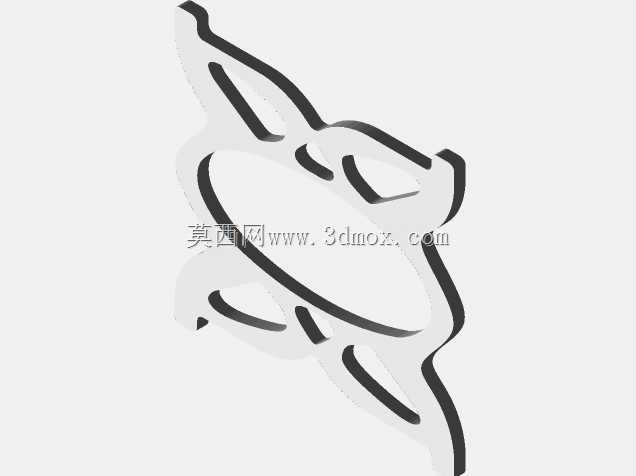

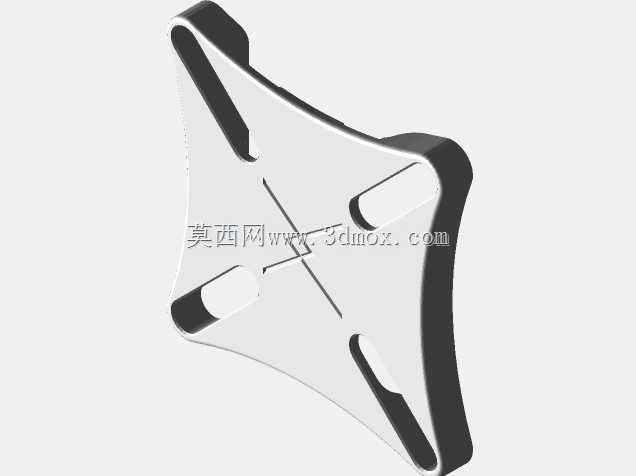

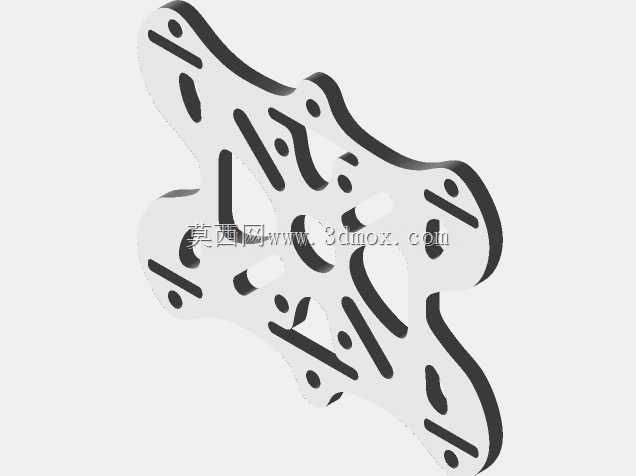

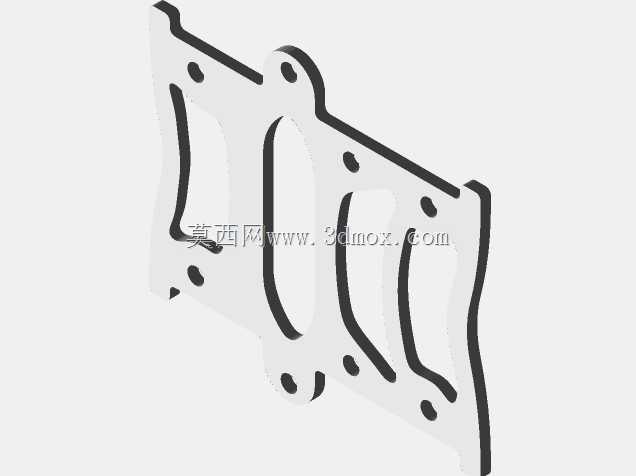

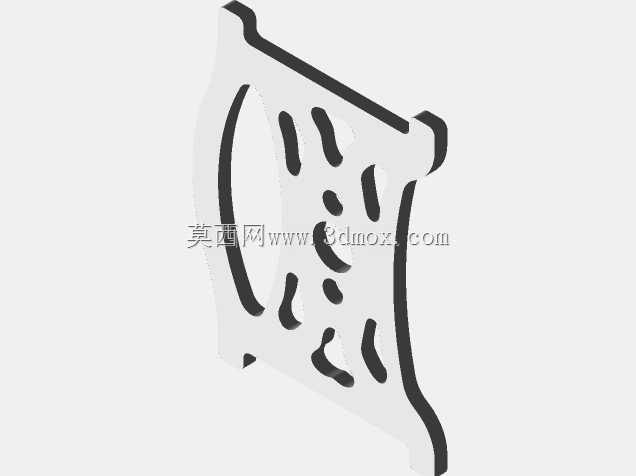

　　从结构设计思路来看，这款机架采用分体式机臂与主体底板结合的结构，机臂末端预留了标准的电机安装孔位，能够适配16x16到32x32安装孔距的无刷电机，同时兼容5.1英寸螺旋桨的安装边界，不会出现桨叶碰擦机架的问题。机架主体的堆叠安装区域做了分层镂空设计，既能够减轻整机自重，又可以为飞控、电调、图传、摄像头等核心电子部件提供分层安装的空间，层叠安装位的孔位完全匹配标准M3、M2螺丝的安装规格，其中上层堆叠位需要搭配37mm长度的M3铜柱6根、16mm长度M3螺丝8颗、10mm长度M3螺丝8颗完成固定，摄像头固定位则适配6mm长度M2螺丝2颗、12mm长度M3螺母10颗、6mm长度M2螺丝4颗、M2螺母4颗完成锁紧，堆叠底座与摄像头固定座采用3D打印结构实现，能够在摔机时吸收部分冲击能量，降低碳纤主体结构碎裂的风险。

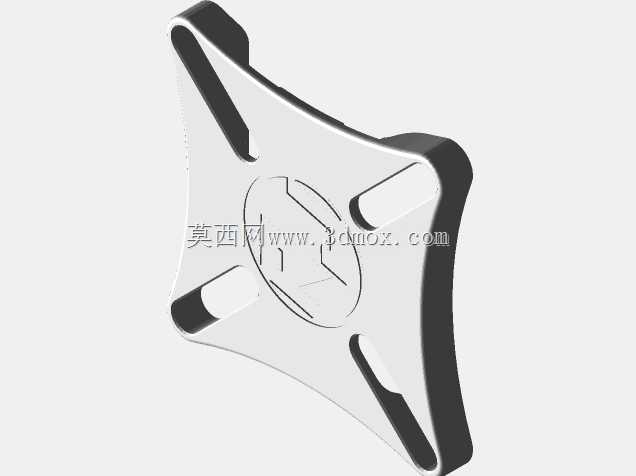

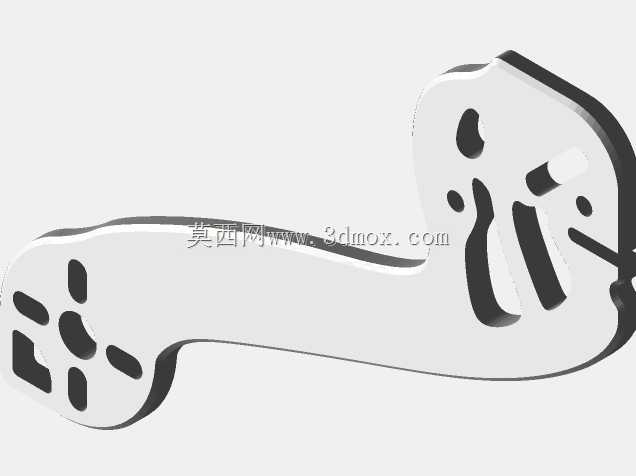

　　从安装边界来看，机架的机臂向外延伸的长度刚好控制在250mm轴距的标准范围内，机臂末端的电机安装座做了加厚处理，能够应对炸机时的侧向冲击，避免机臂根部断裂。机架前部预留了FPV摄像头的倾斜安装位，能够根据飞行习惯调整摄像头的俯仰角度，满足不同飞行速度下的视角需求。机架中部的电池安装位做了防滑绑带预留槽，能够适配常规的3S、4S穿越机锂电池固定，绑带穿过的槽位做了圆角处理，避免飞行过程中震动磨损绑带导致电池脱落。机架尾部预留了图传天线与接收机天线的安装孔位，能够将天线延伸到机架外侧，避免碳纤结构遮挡信号，保证飞行过程中的图传与遥控信号稳定。

　　从实际使用的功能特性来看，这款机架的碳纤部件全部采用镂空减重设计，在保证结构刚度的前提下尽可能降低非必要的材料冗余，整机装配完成后的自重能够控制在合理范围内，提升飞行时的机动性与续航表现。机架的所有安装孔位都做了沉头处理，螺丝安装后不会突出结构表面，既能够降低飞行时的风阻，又能够避免突出的螺丝刮伤电池或者其他电子部件。机臂与主体底板的连接位置做了加强筋结构，能够分散飞行时电机产生的震动，避免震动传递到飞控导致飞行姿态不稳定，同时在炸机时机臂能够先于主体结构吸收冲击能量，降低维修成本，只需要更换损坏的机臂就可以恢复飞行，不需要更换整个机架主体。逆向重构过程中完全还原了原版结构的装配公差，所有配合面的间隙都控制在装机允许的范围内，不需要额外打磨修配就可以完成整机组装，各个部件的定位精度能够保证电机安装后处于同一水平面上，避免出现电机倾斜导致飞行姿态偏移的问题。
