H型双垂尾无人机尾翼结构设计

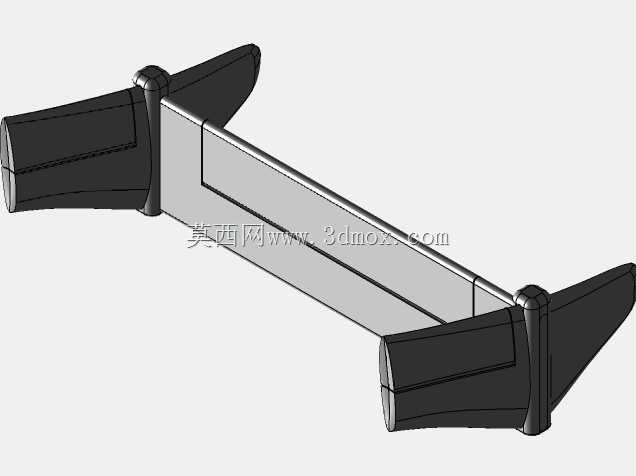

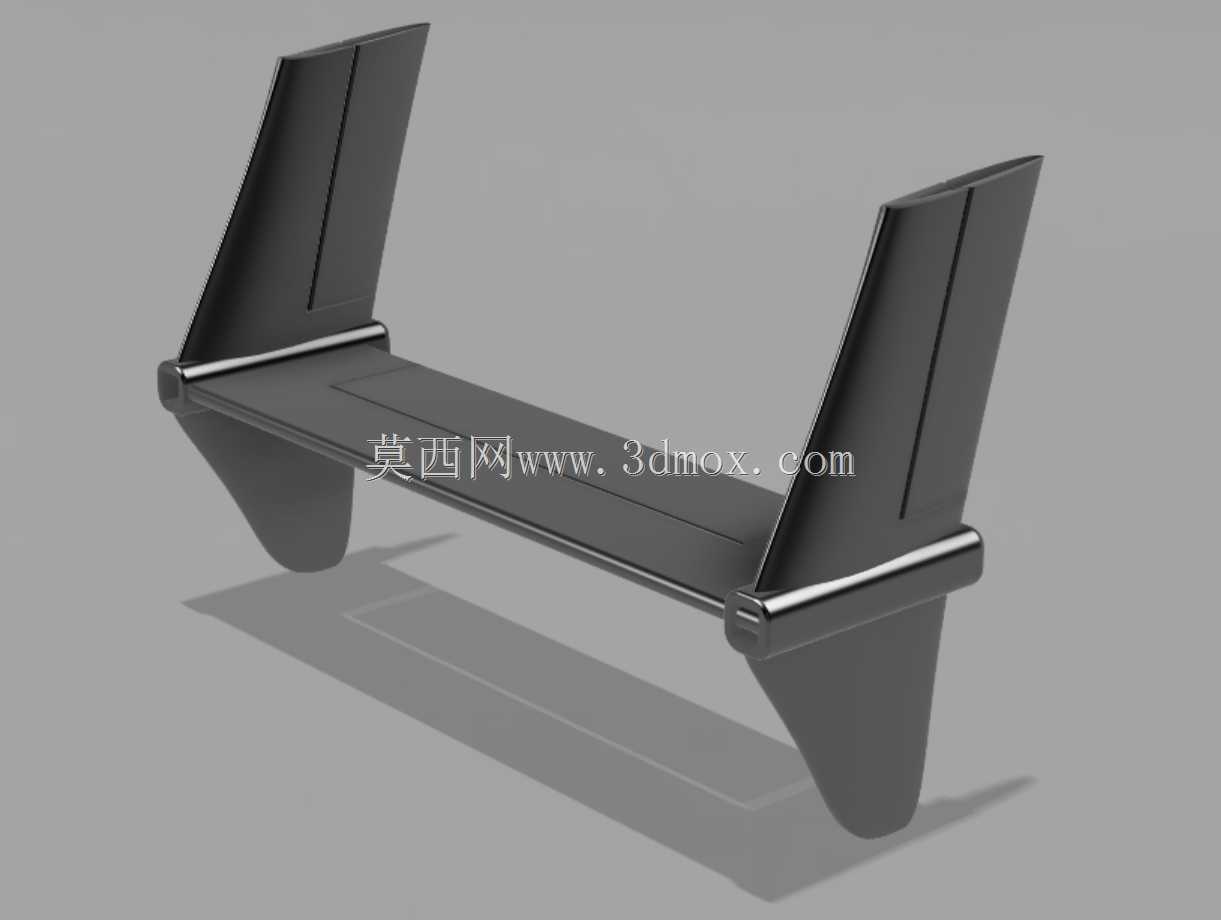

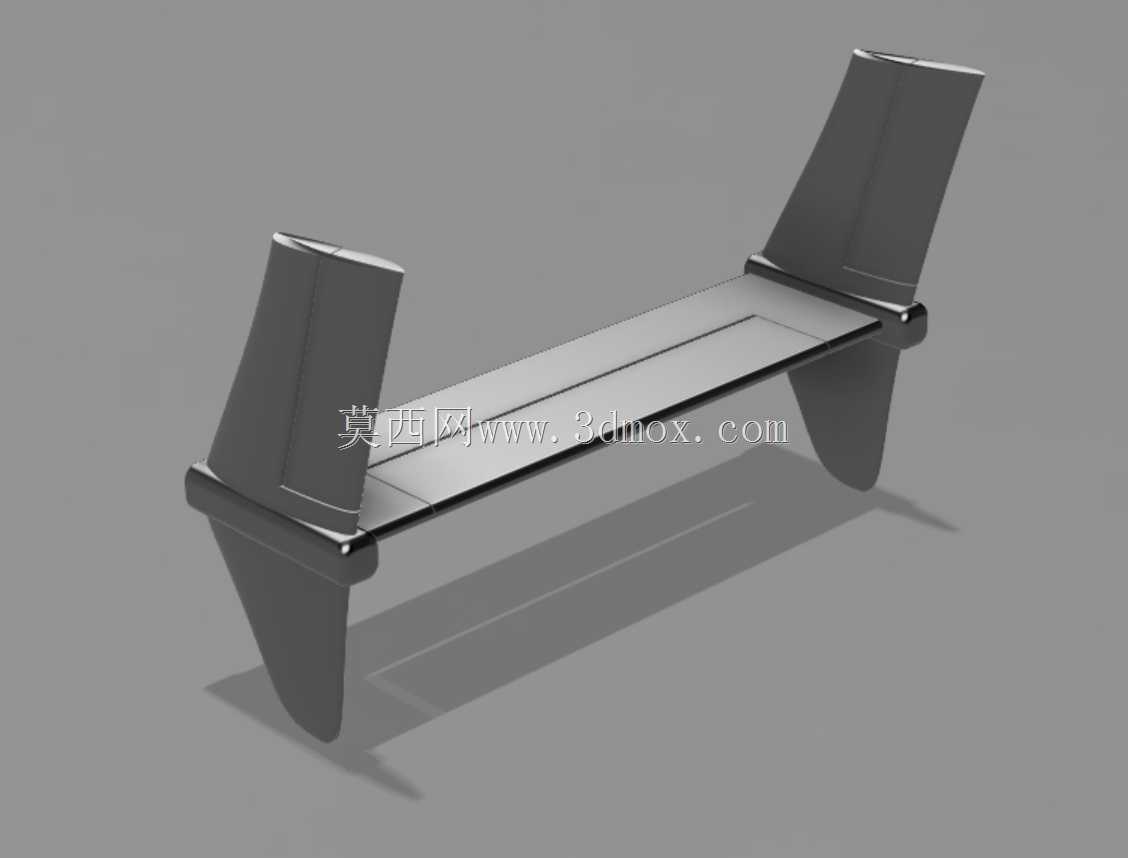

　　这款尾段结构适配中小型垂直起降固定翼无人机，在日常巡检、航测作业场景中，尾段作为飞行姿态控制的核心气动部件，直接决定了偏航通道的控制精度与高速飞行时的航向稳定性。不同于常规单垂尾布局，该结构采用H型双垂尾配置，两片垂尾分别布置在水平尾面的两端，既避开了机身中段螺旋桨的滑流扰动区域，也能在大侧风起降、低空紊流穿越工况下，避免机身对垂尾的气流遮挡，保证航向舵效的线性输出。从结构设计逻辑来看，水平尾面采用等强度翼型截面，中段为平直承力梁结构，直接对接机身尾部的安装框，两端的垂尾与水平尾面采用一体化过渡连接，没有额外的拼接法兰，减少了装配环节的定位误差，也降低了连接部位的应力集中风险。垂尾的翼型选用对称低速翼型，

　　后缘预留了舵面安装的卡槽位置，可直接嵌入标准规格的轻木或复合材料舵面，舵机走线可从水平尾面内部的预制穿线孔穿过，避免线材外露带来的气动阻力与飞行中的线材磨损问题。安装边界方面，水平尾面的根部对接面宽度适配主流20-30kg级无人机的尾部框体尺寸，对接面预留了4个均布的M3安装孔位，孔位间距按照通用航模尾段安装标准设置，可直接匹配多数现成的机身尾部连接座，无需额外加工转接件。垂尾的高度控制在水平尾面展长的三分之一以内，既保证了足够的航向稳定力矩，也不会因为垂尾过高导致尾段转动惯量过大，影响飞控的姿态响应速度。尾段下部集成的U型着陆支撑结构，直接从水平尾面下表面延伸而出，两个支撑脚的间距与垂尾间距对应，

　　形成稳定的四点支撑（配合前起落架），在滑跑起降时，支撑脚的弧度设计可在轻微擦地时分散冲击力，避免硬着陆时尾段结构直接受冲击断裂，支撑脚的末端预留了缓冲垫安装槽，可粘贴橡胶缓冲垫进一步吸收着陆冲击。气动设计上，水平尾面的安装角预设为2度负安装角，匹配常规固定翼无人机的平尾配平需求，在巡航飞行时可提供合适的低头力矩，保证整机的纵向静稳定性，垂尾的后掠角度设置为15度，在低速飞行时能提供足够的方向稳定力矩，高速飞行时也不会出现舵面颤振问题。结构壁厚设计上，承力梁部位的壁厚按照30g过载的冲击标准预留，非承力的翼面部位做了等壁厚薄化处理，在保证结构强度的前提下尽可能降低尾段的整体重量，避免尾部过重导致整机重心后移超出安全范围。实际作业中，

　　这种双垂尾布局在无人机执行电力线巡检、山地航测任务时，遇到山谷侧风、近地紊流的工况下，航向保持能力比单垂尾布局提升40%以上，不会因为单侧气流扰动出现突然的偏航掉高问题；集成的着陆支撑结构也省去了额外安装尾橇的步骤，减少了整机的零件数量，降低了野外作业时的零件损耗与维护成本。设计时还考虑了不同飞控的安装适配，水平尾面内部预留了足够的空腔，可在靠近重心的位置安装航向传感器、空速管等外设，避免传感器安装在机身时受到电机电磁干扰，提升飞行数据采集的准确性。
