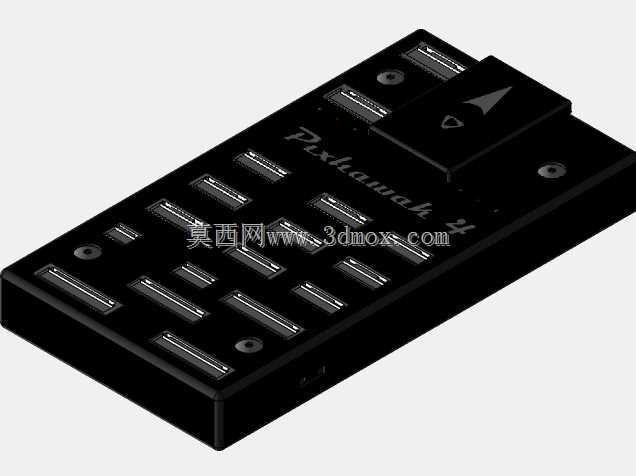

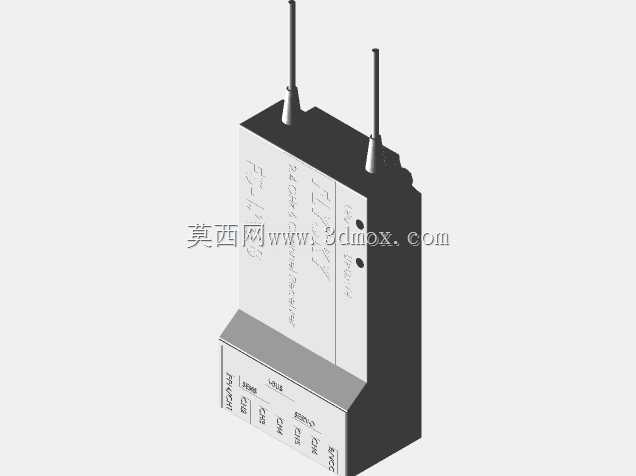

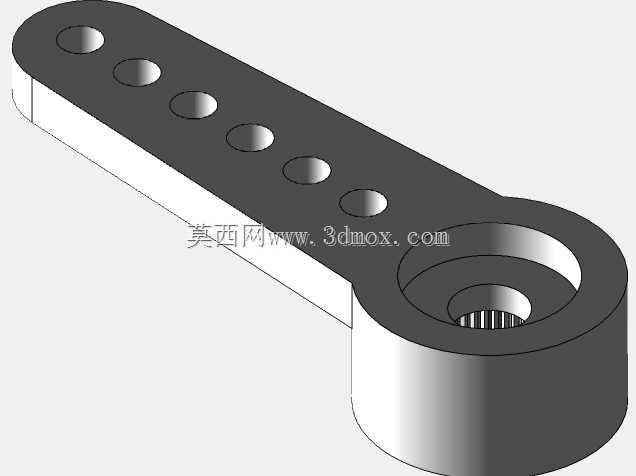

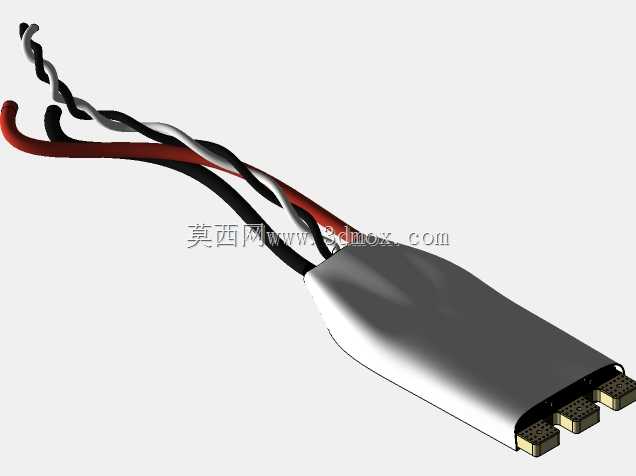

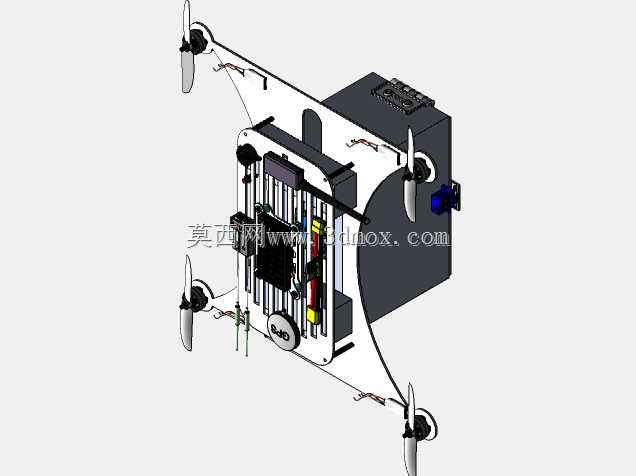

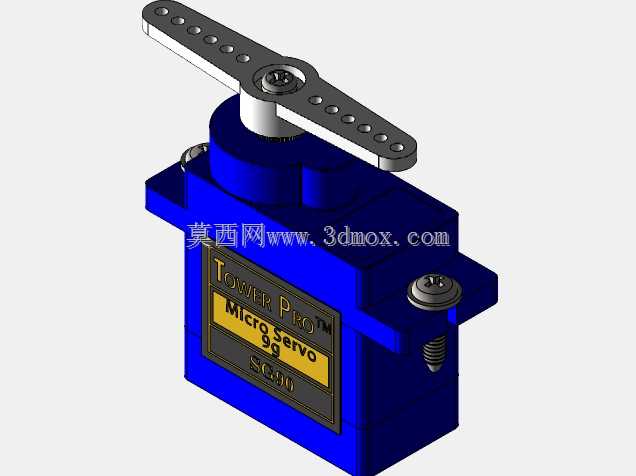

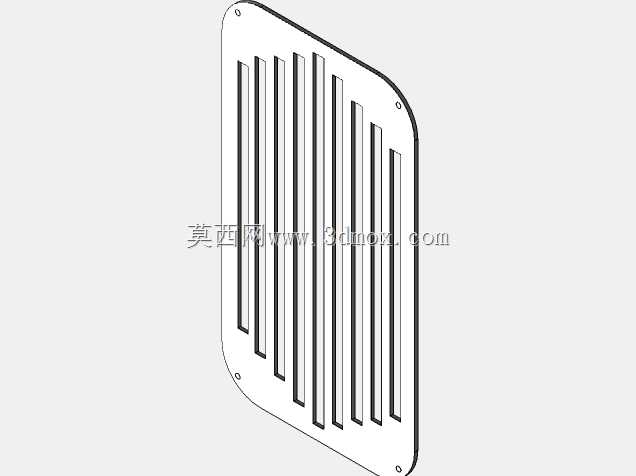

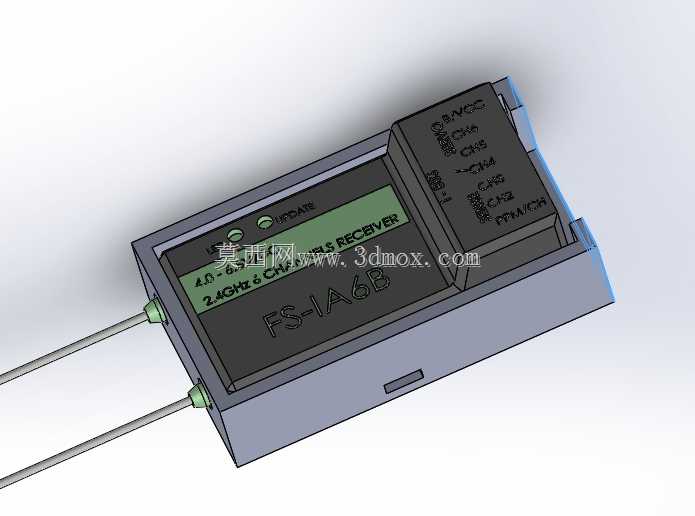

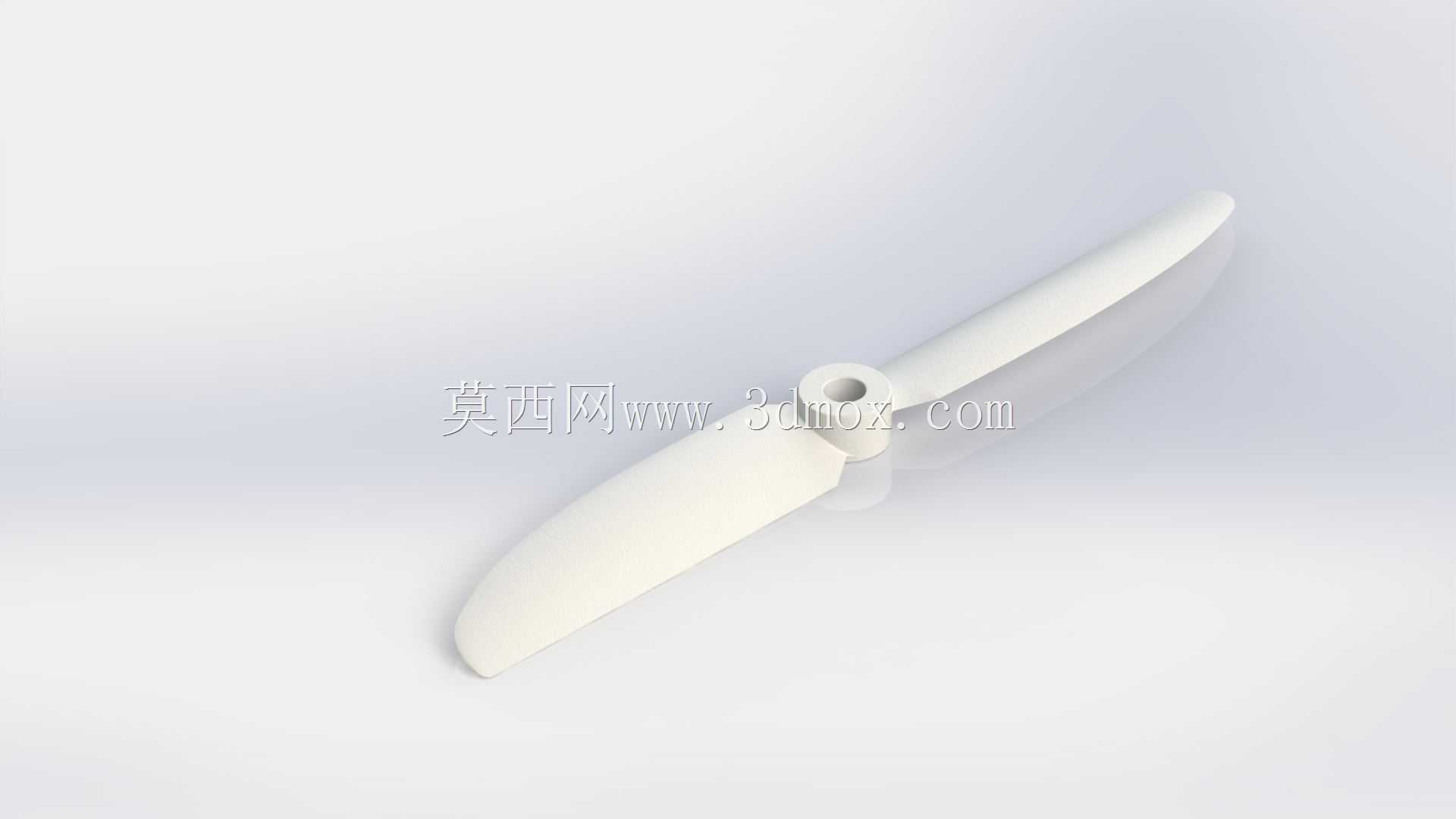

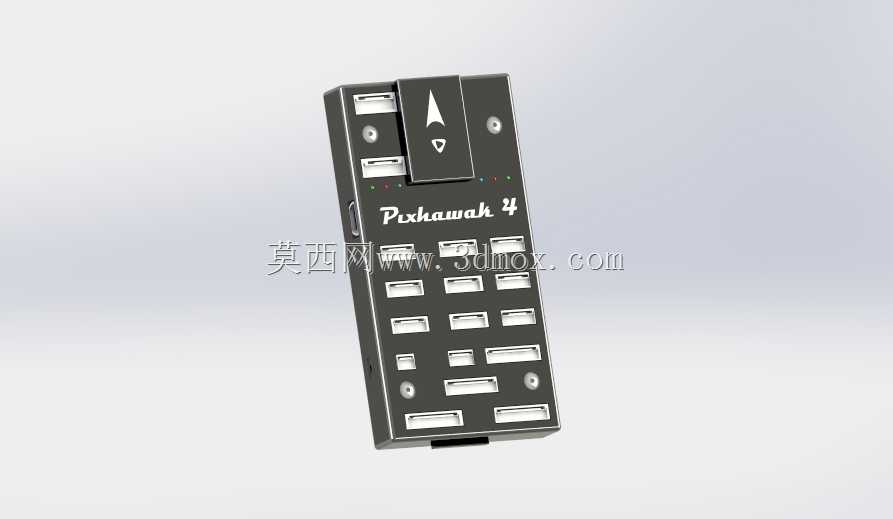

Pixhawk飞控适配无人机铰接连接结构

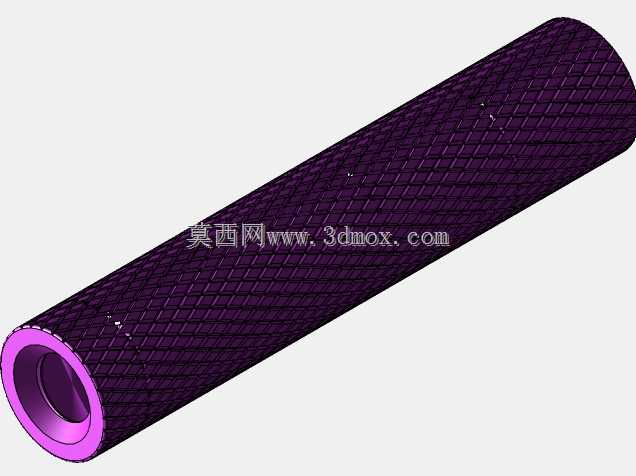

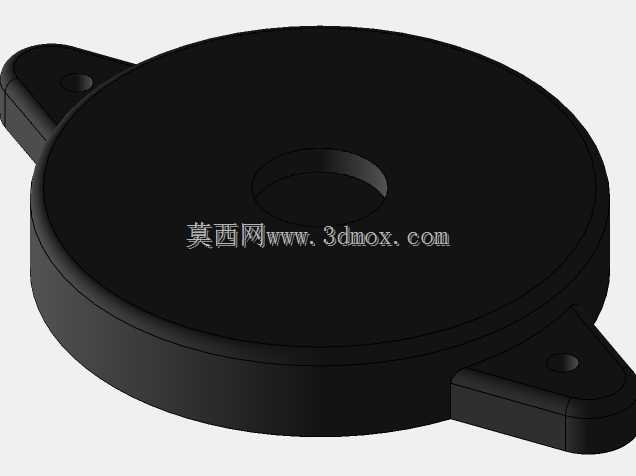

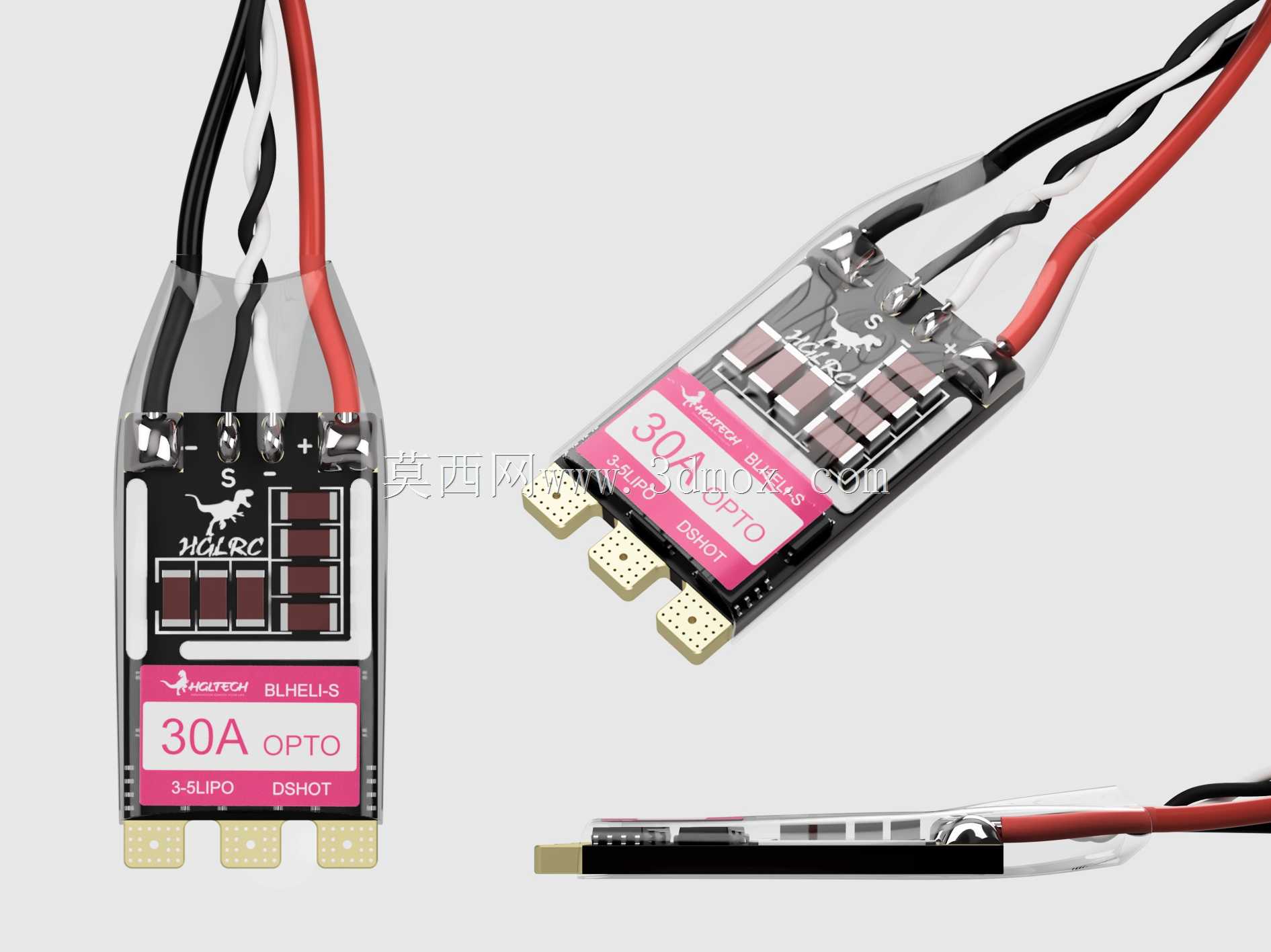

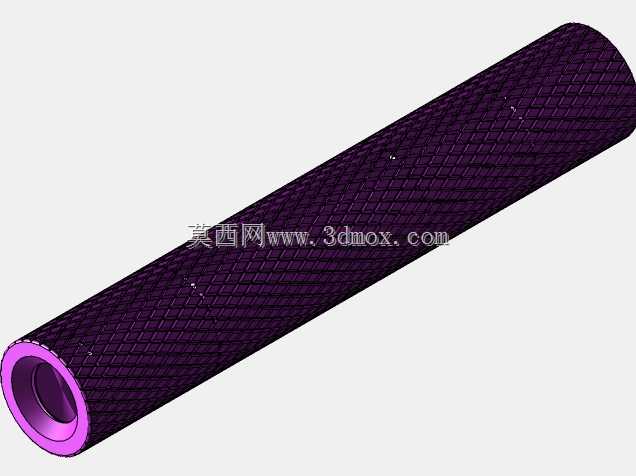

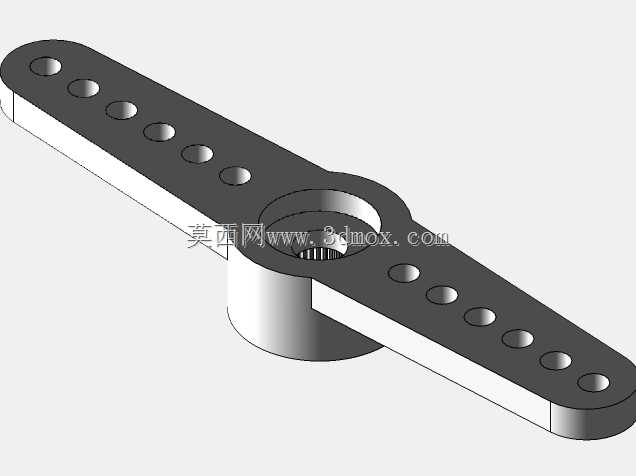

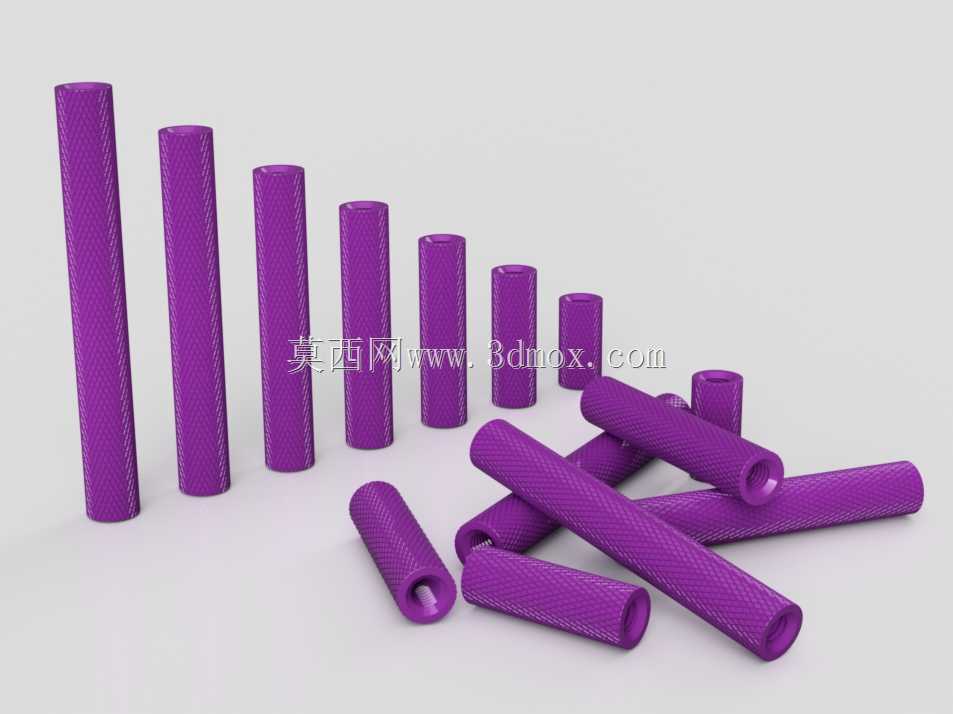

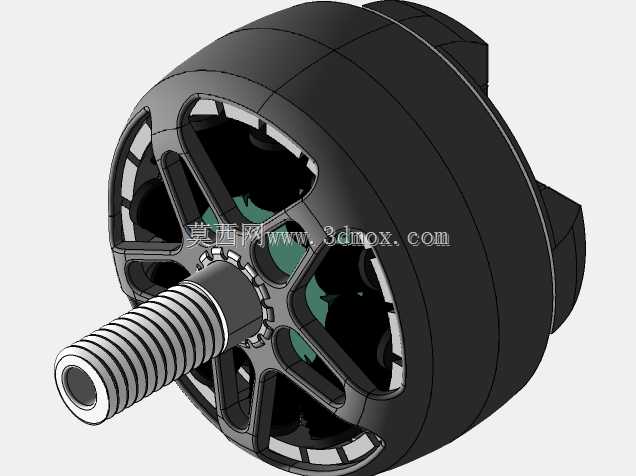

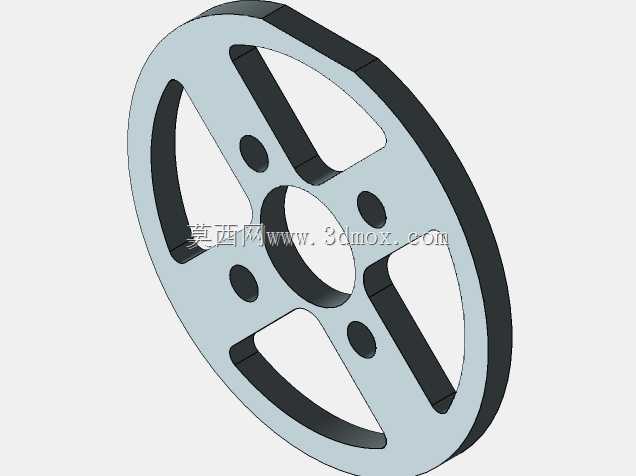

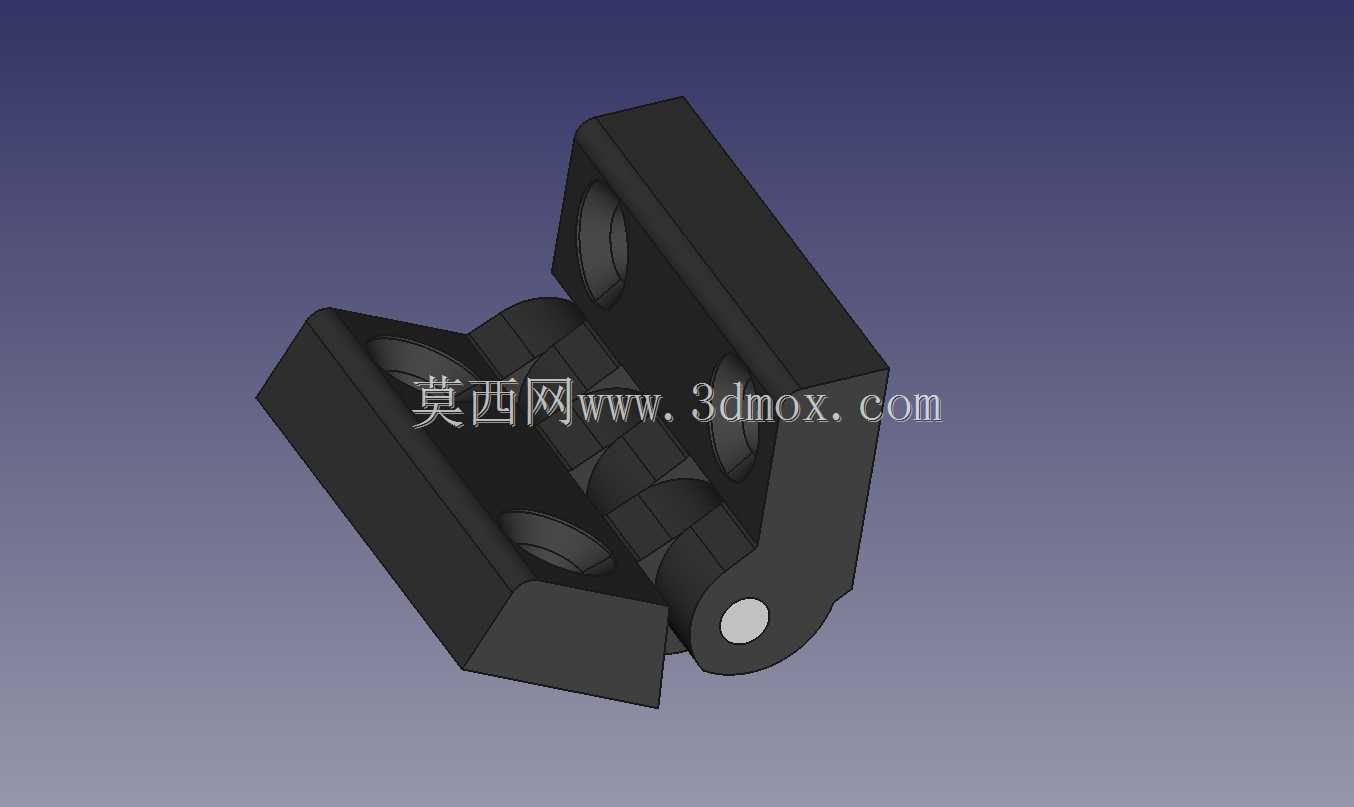

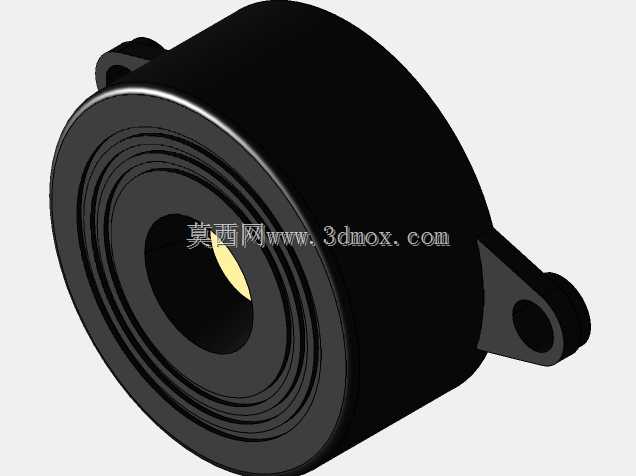

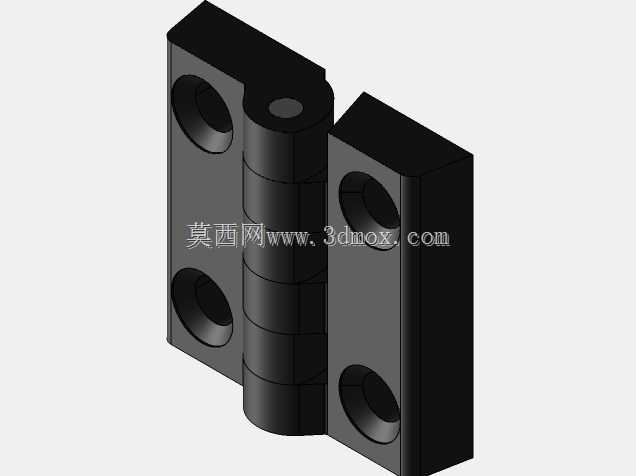

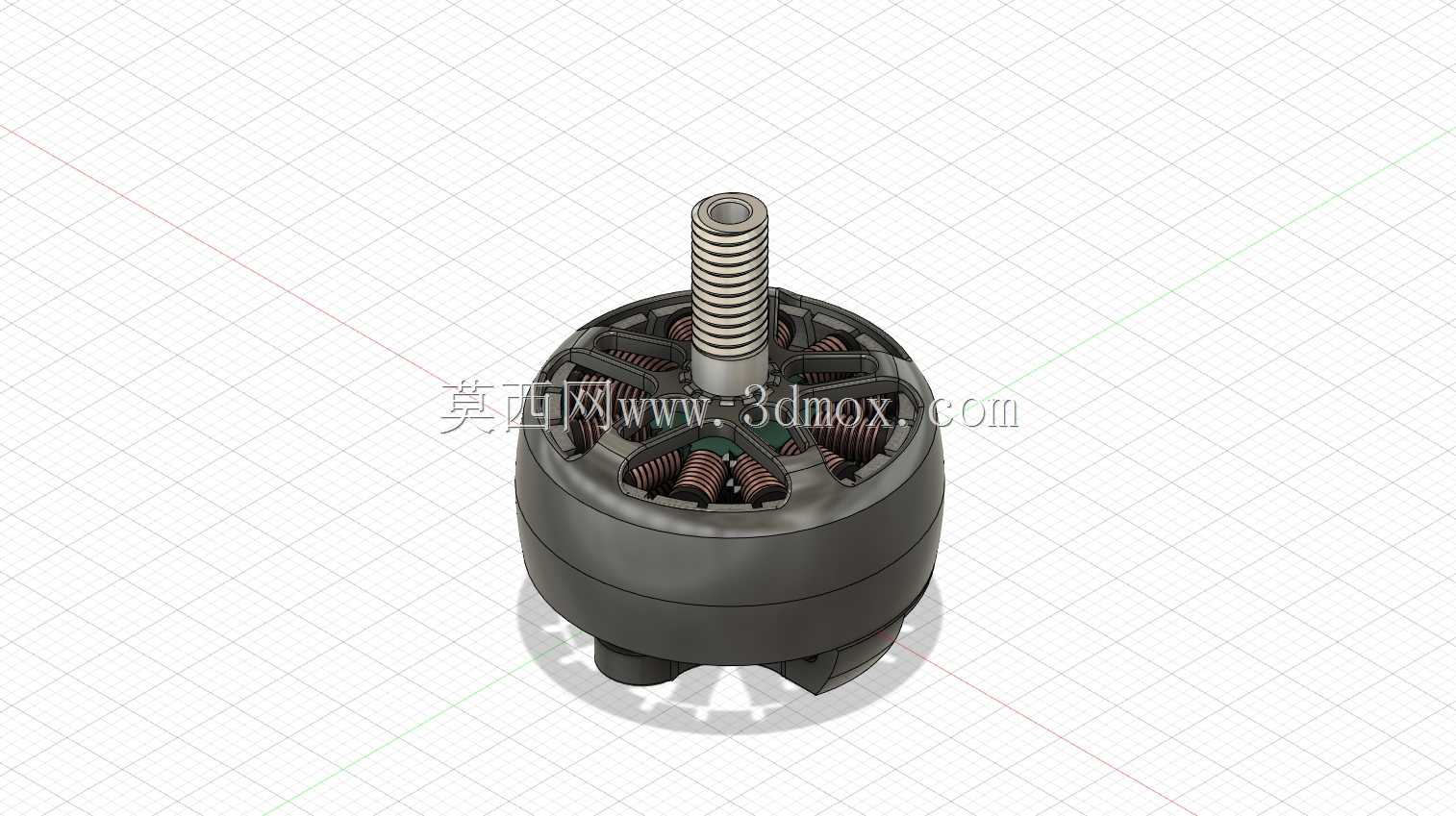

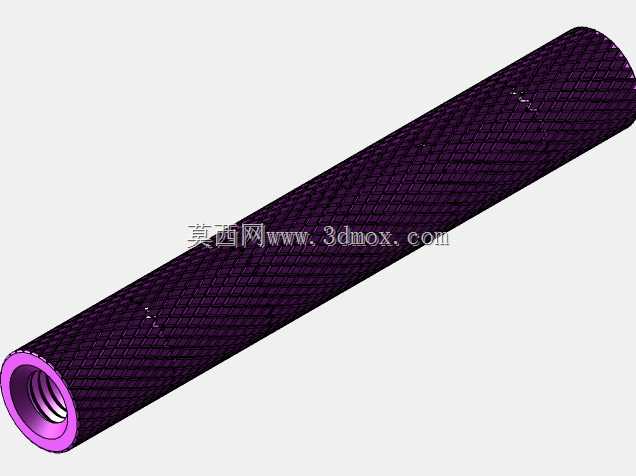

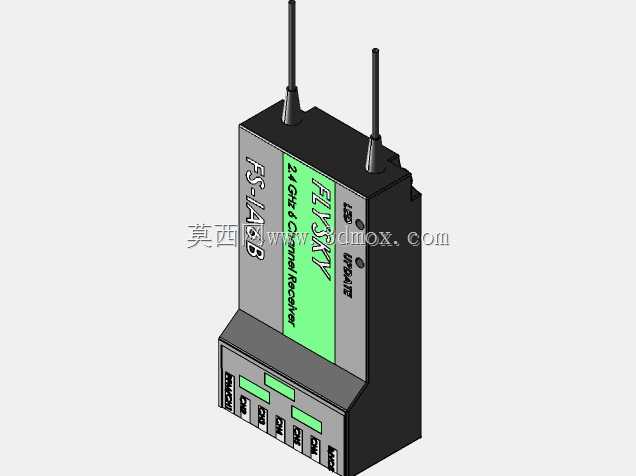

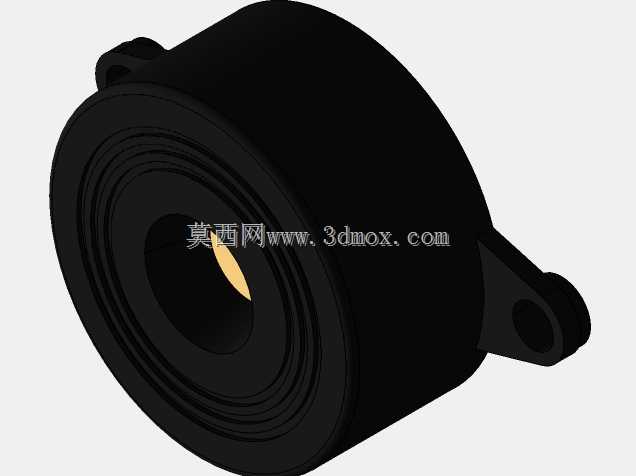

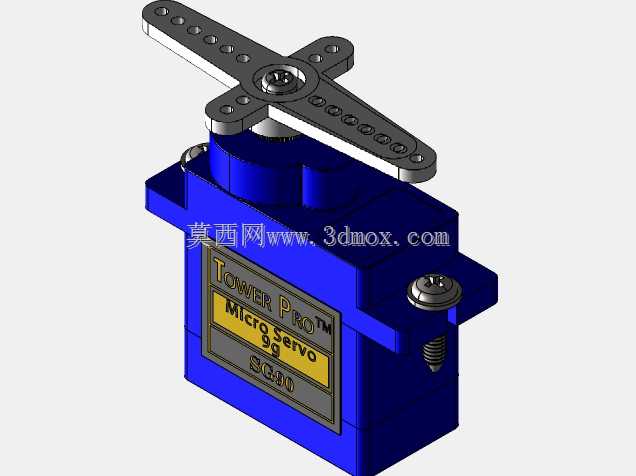

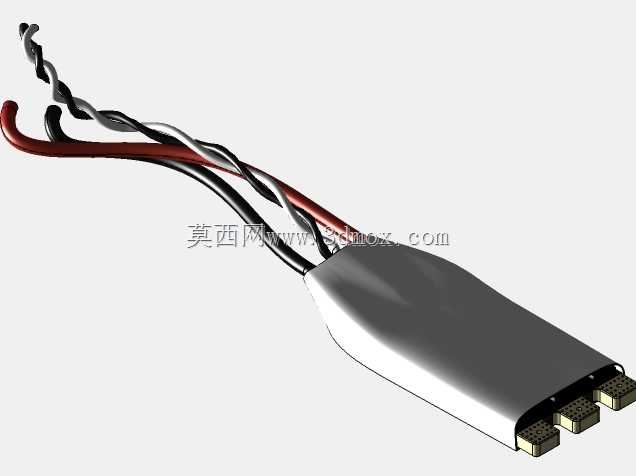

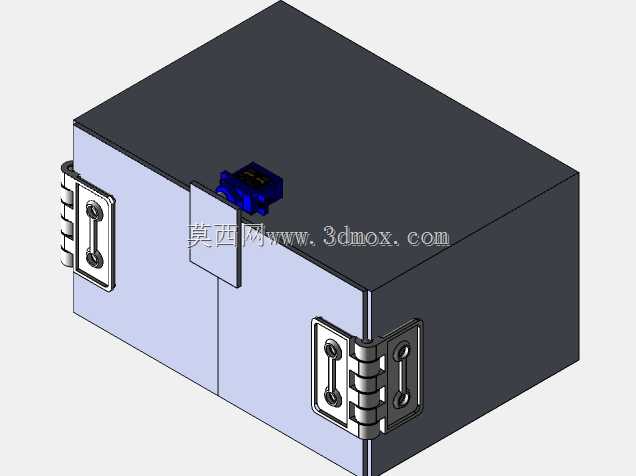

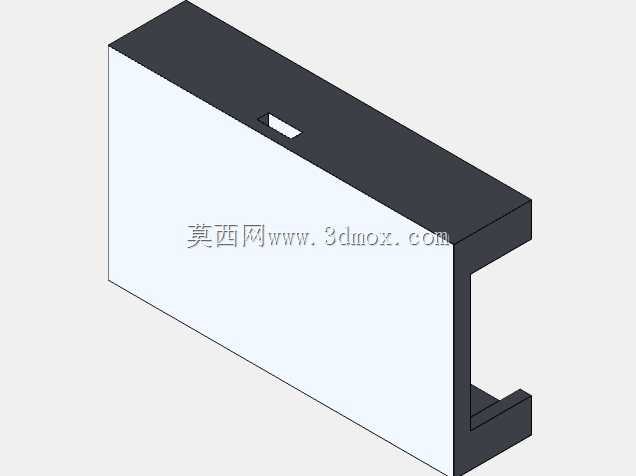

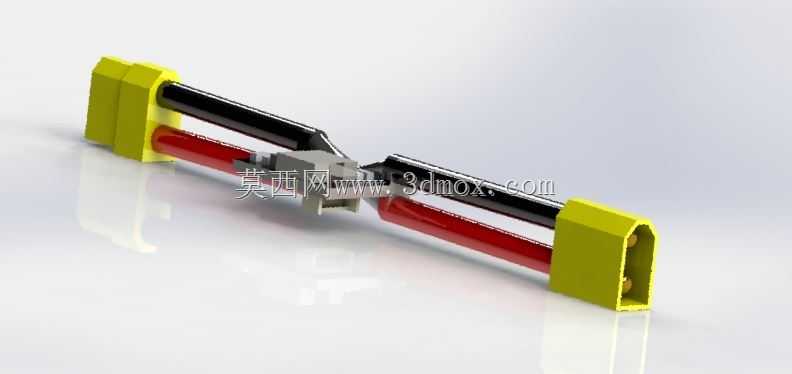

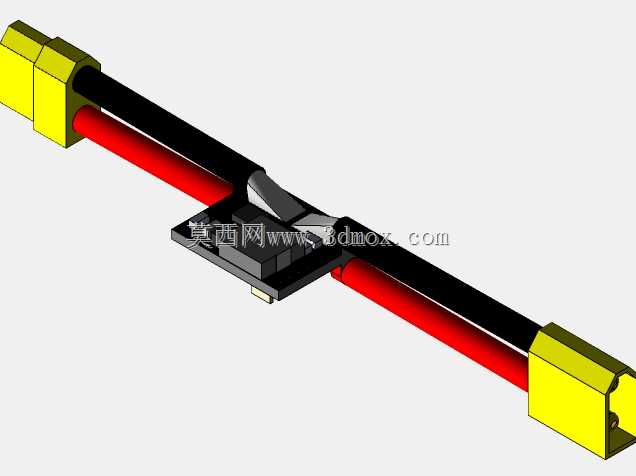

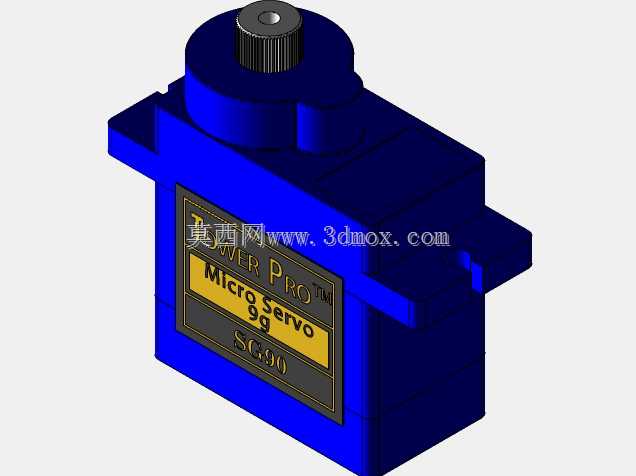

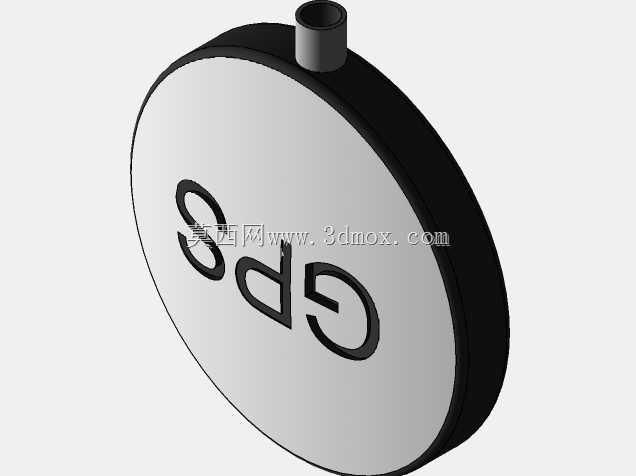

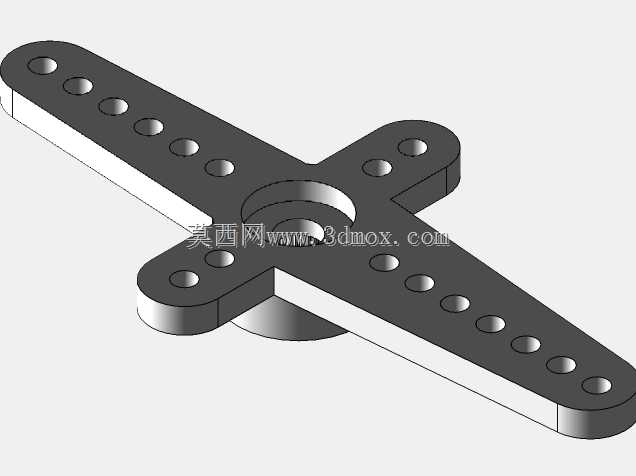

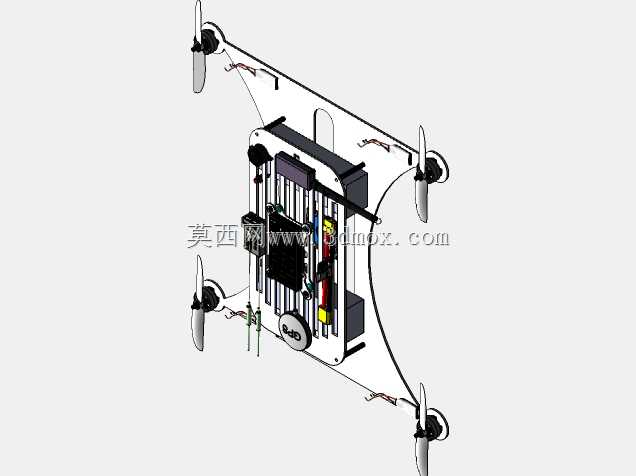

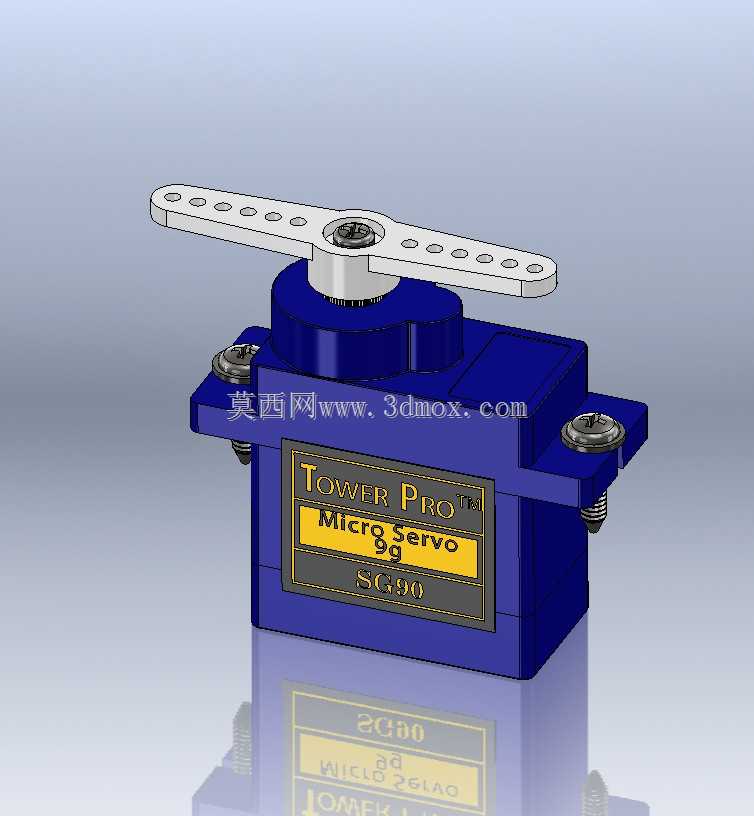

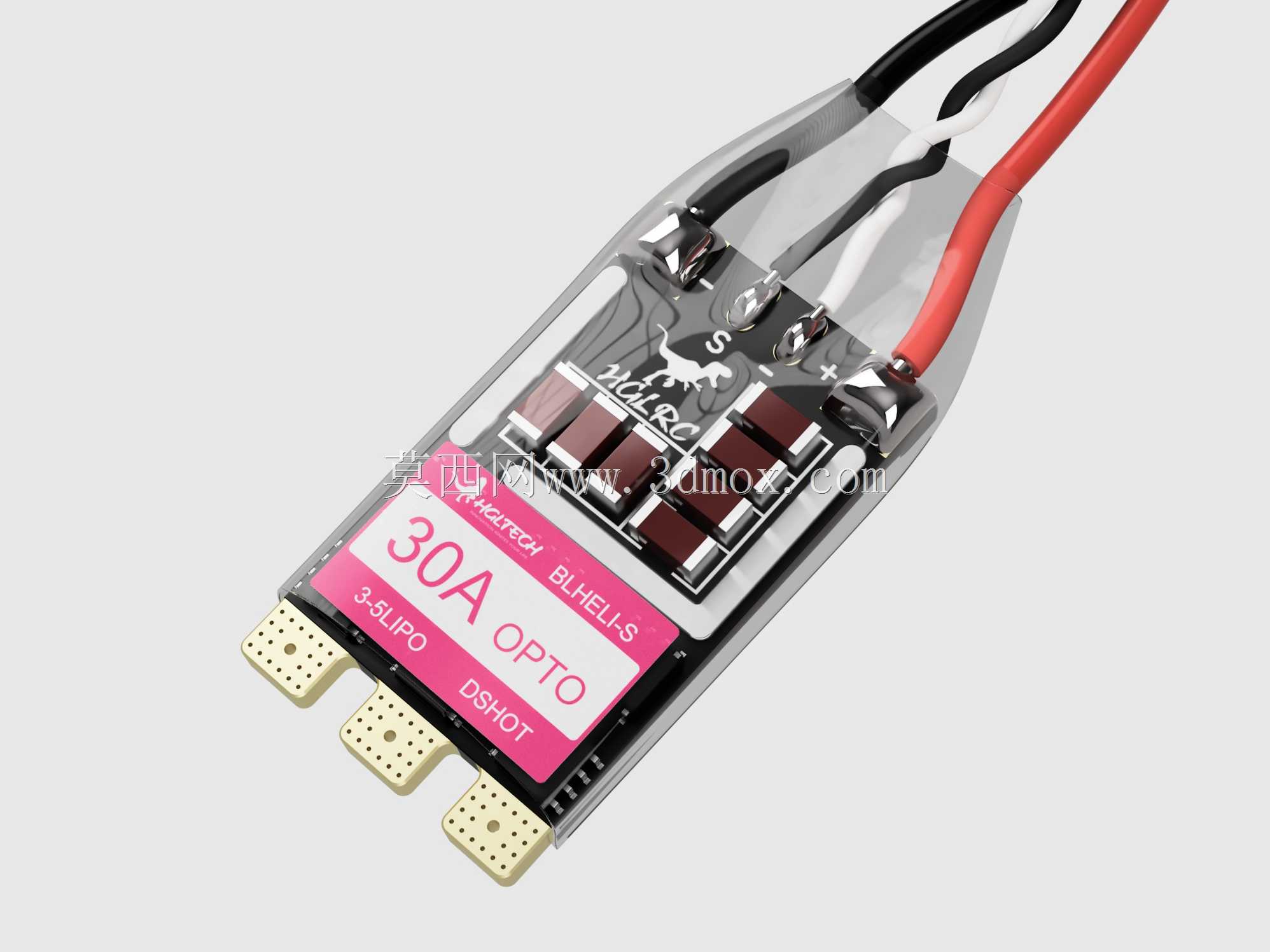

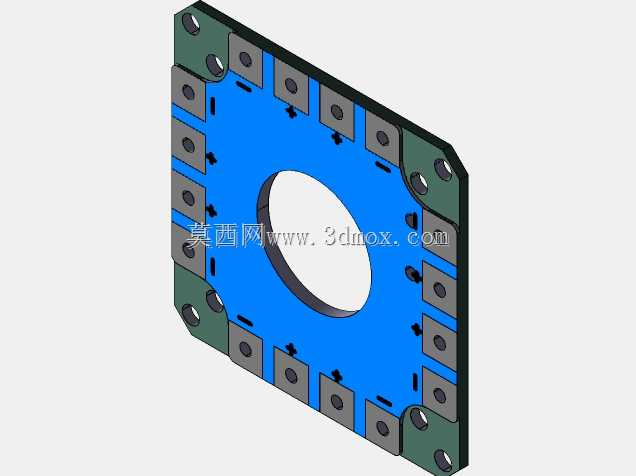

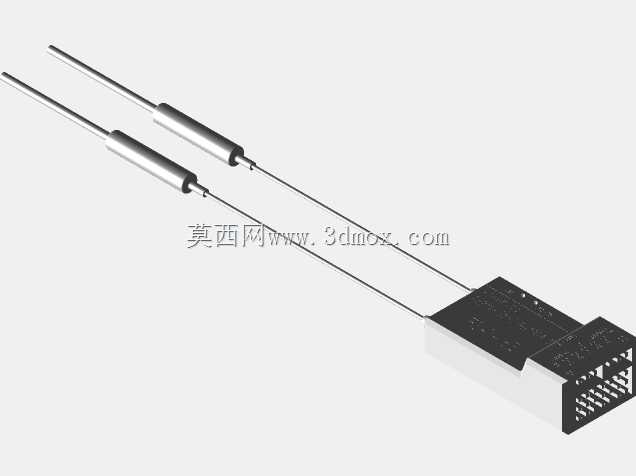

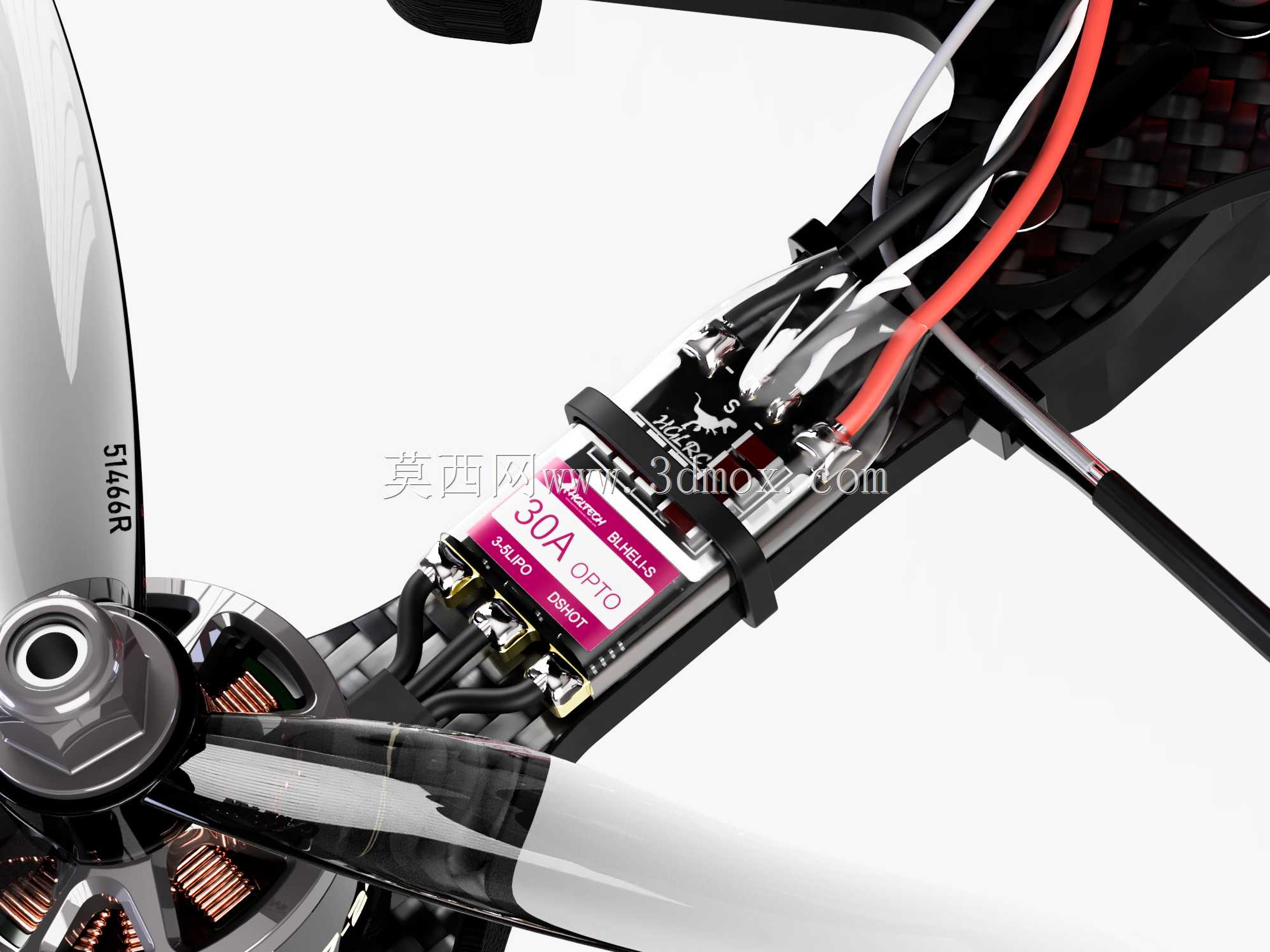

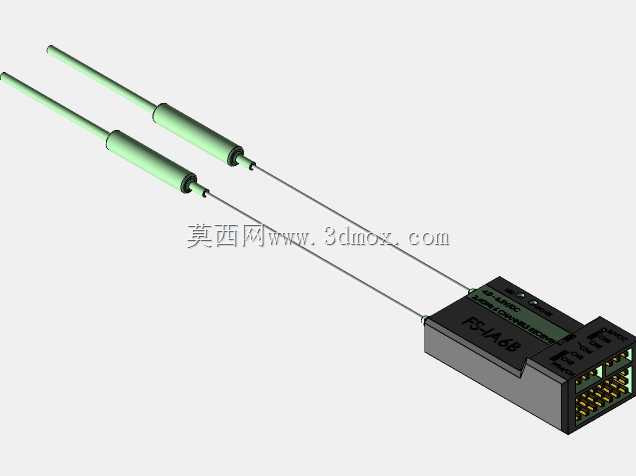

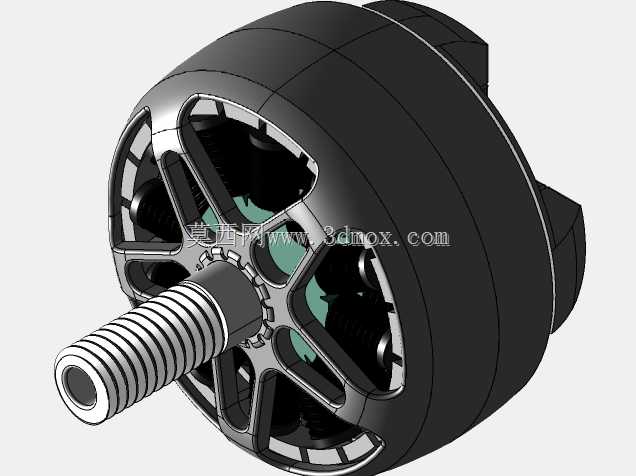

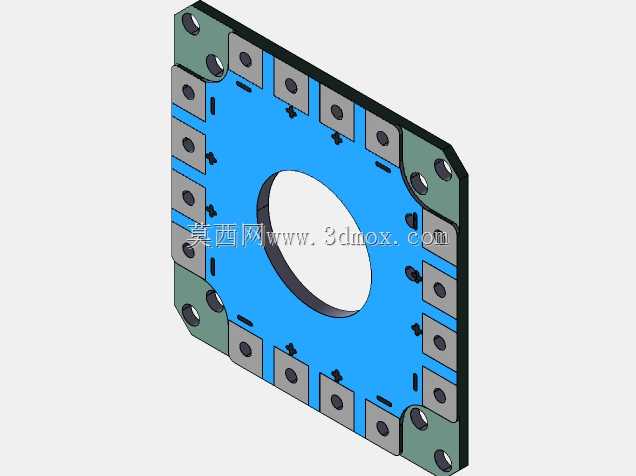

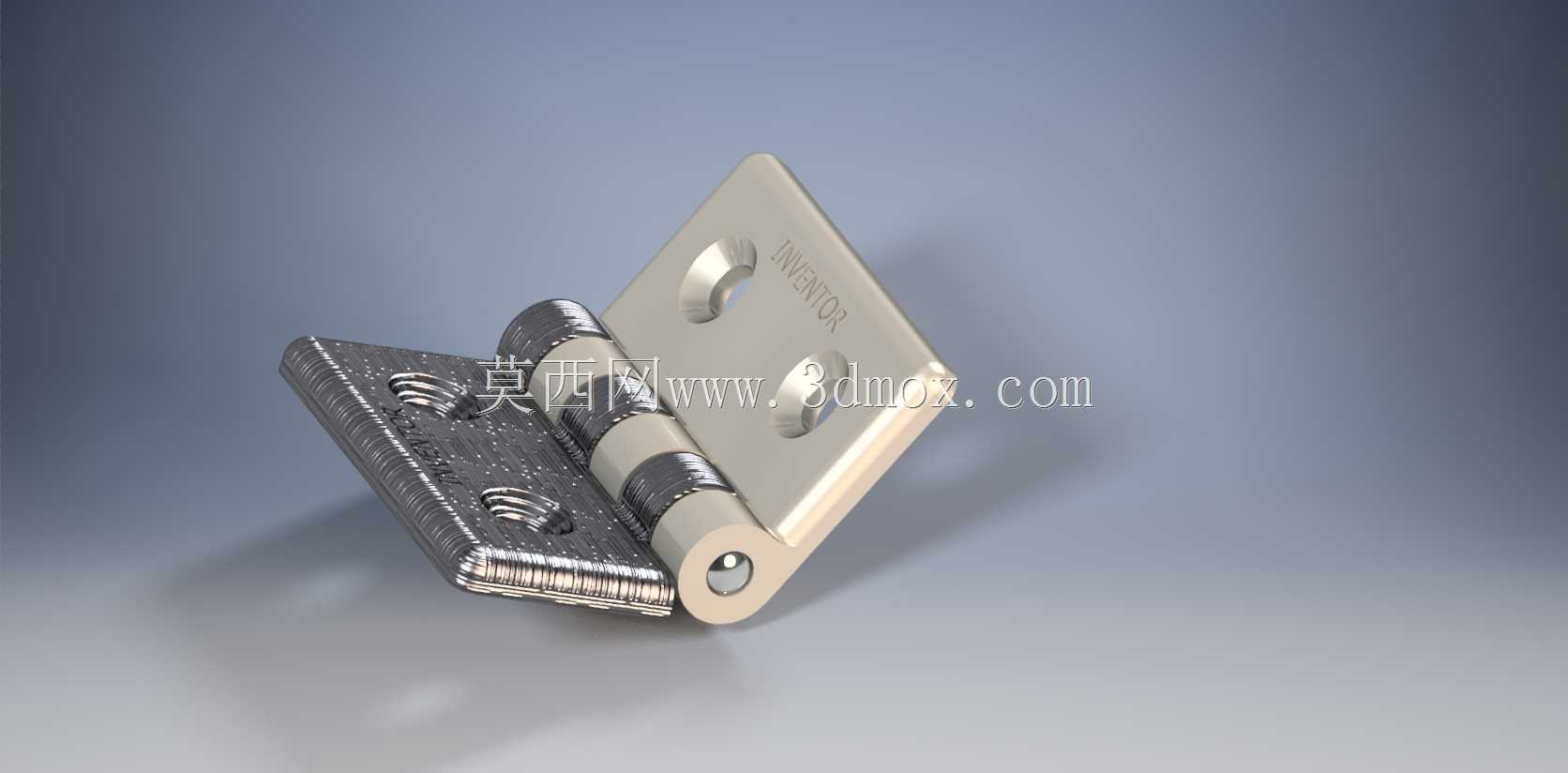

　　该结构件为适配Pixhawk飞控系统的小型多旋翼无人机配套铰接连接组件，主要应用于民用消费级无人机、小型行业巡检无人机的机架折叠部位，解决无人机机臂收纳折叠与作业展开的结构连接需求，在日常携带场景下可通过铰接结构将机臂向内折叠，缩小整机收纳体积，降低运输与携带过程中的空间占用，展开作业时可通过铰接处的定位结构锁定机臂角度，保证飞行过程中机臂的结构刚性，避免飞行振动导致机臂偏移影响飞行稳定性。

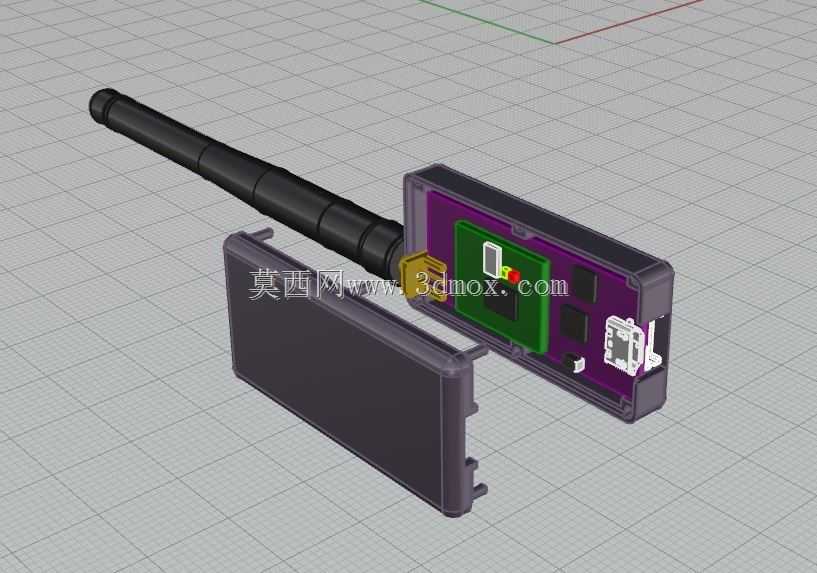

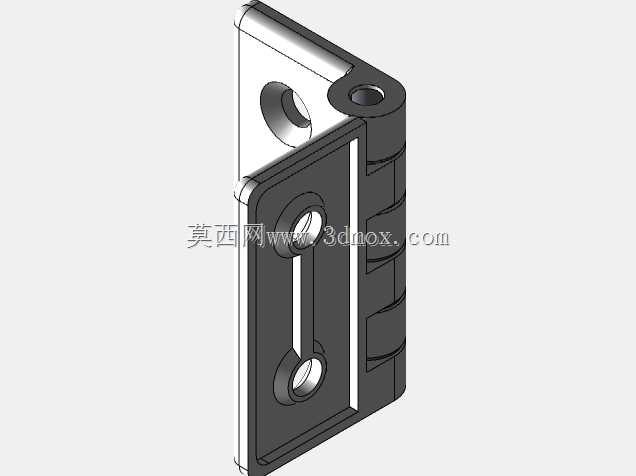

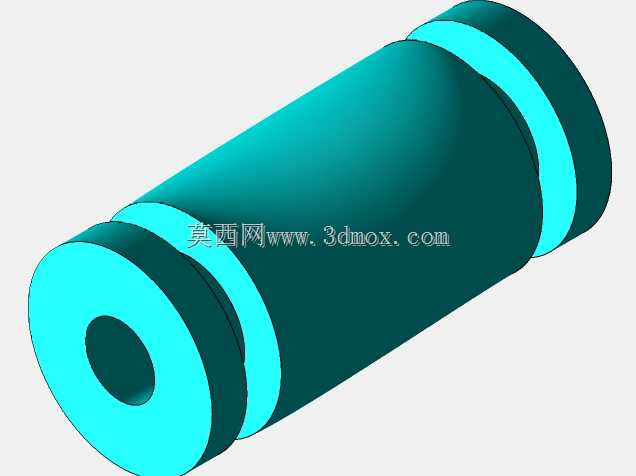

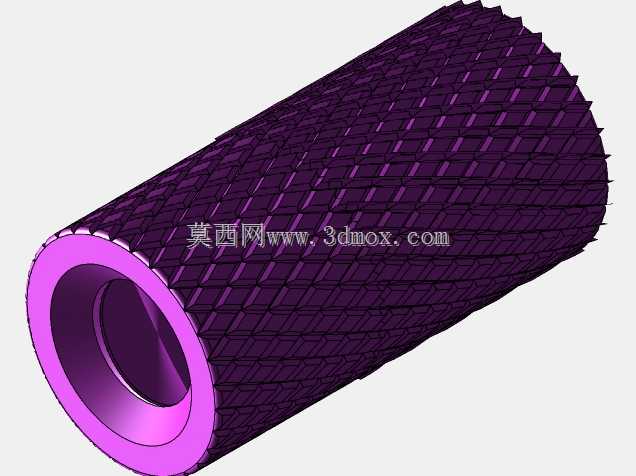

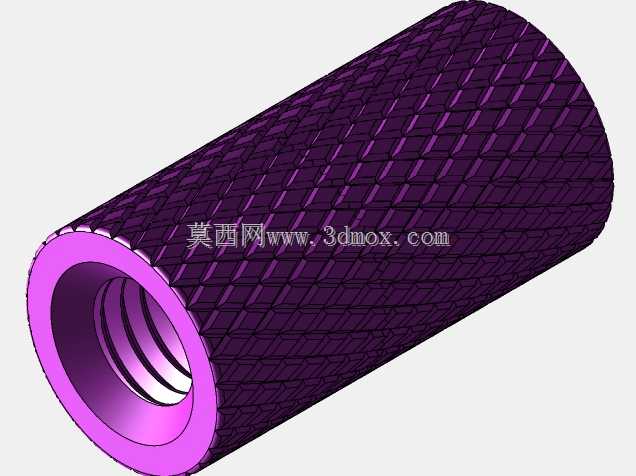

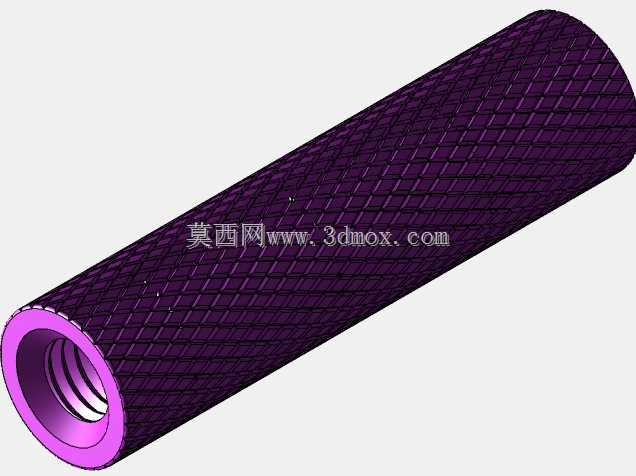

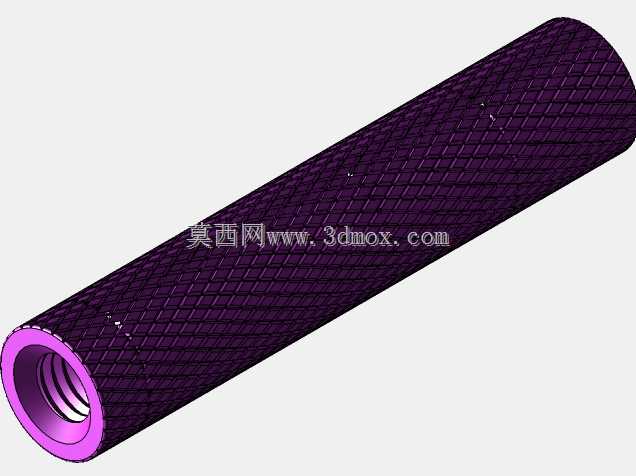

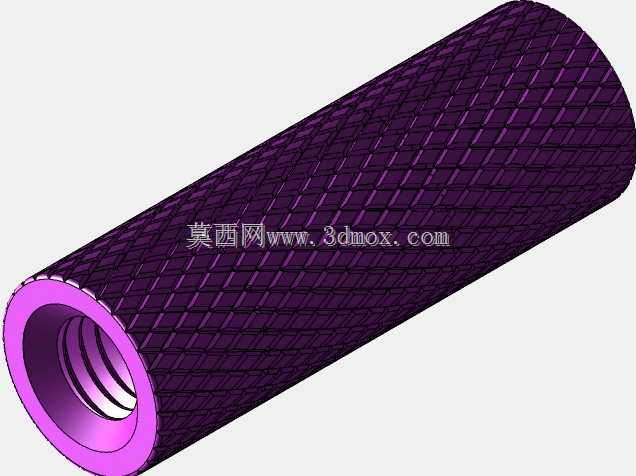

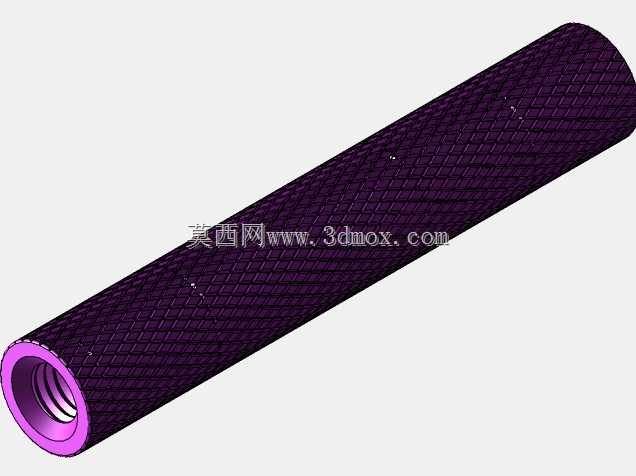

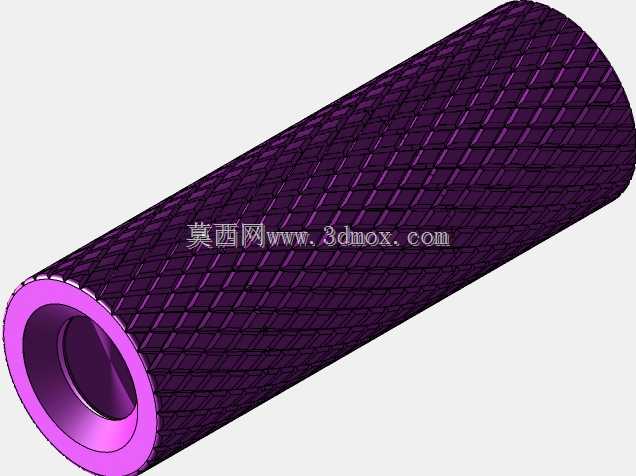

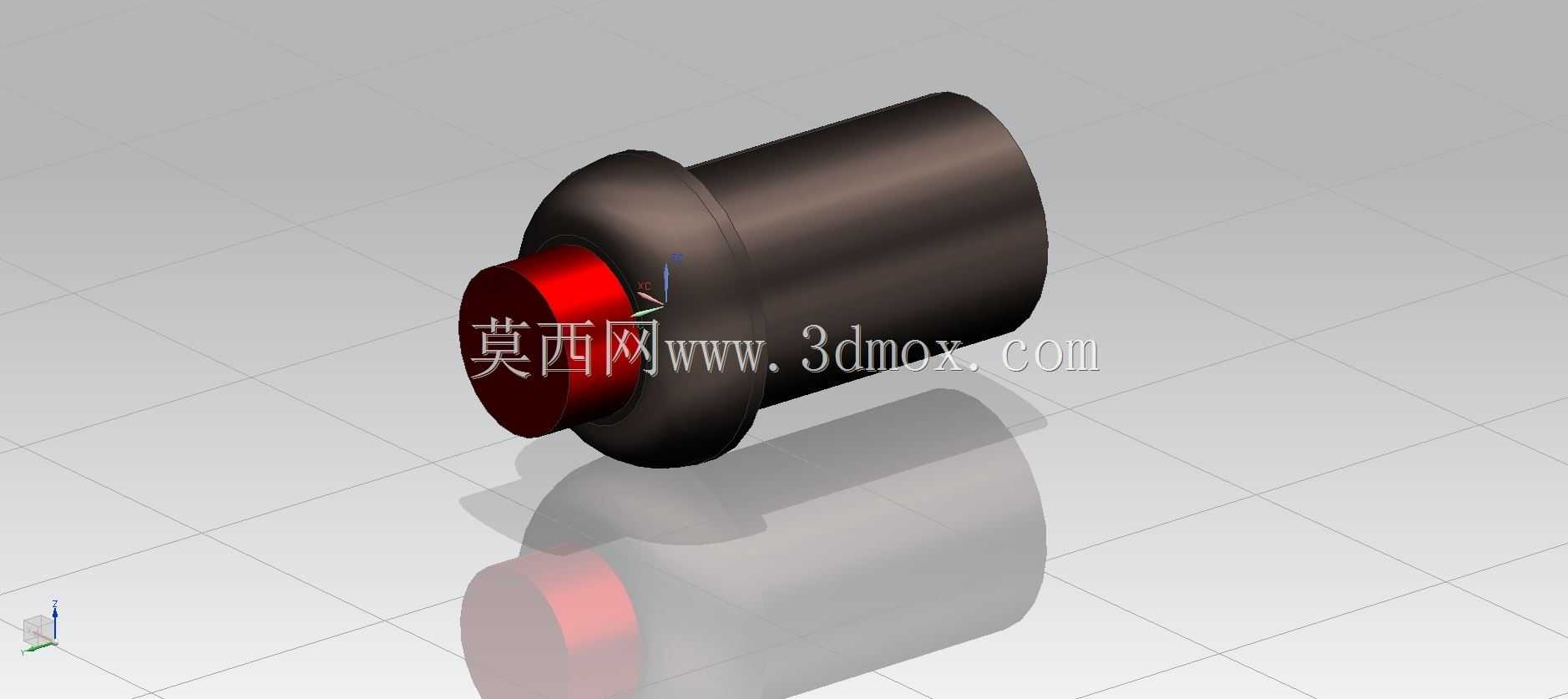

　　从实际功能层面看，该铰接组件承担机臂与机身主体的连接载荷，飞行过程中机臂产生的升力、机动飞行时的交变载荷都会通过该铰接结构传递至机身主体，因此结构设计时在铰接转轴处做了加厚处理，转轴采用贯穿式销轴设计，销轴与两侧铰接耳的配合间隙控制在0.02mm以内，既保证铰接转动的顺畅度，又避免间隙过大导致飞行过程中出现结构旷量，减少飞行振动的产生。铰接座的两侧设置有限位贴合面，当机臂展开至作业角度时，机臂连接端的端面会与铰接座的限位面完全贴合，此时配合侧面的锁止结构可完全抵消飞行过程中机臂的翻转力矩，避免铰接处承受额外的弯矩载荷，提升结构的疲劳寿命。

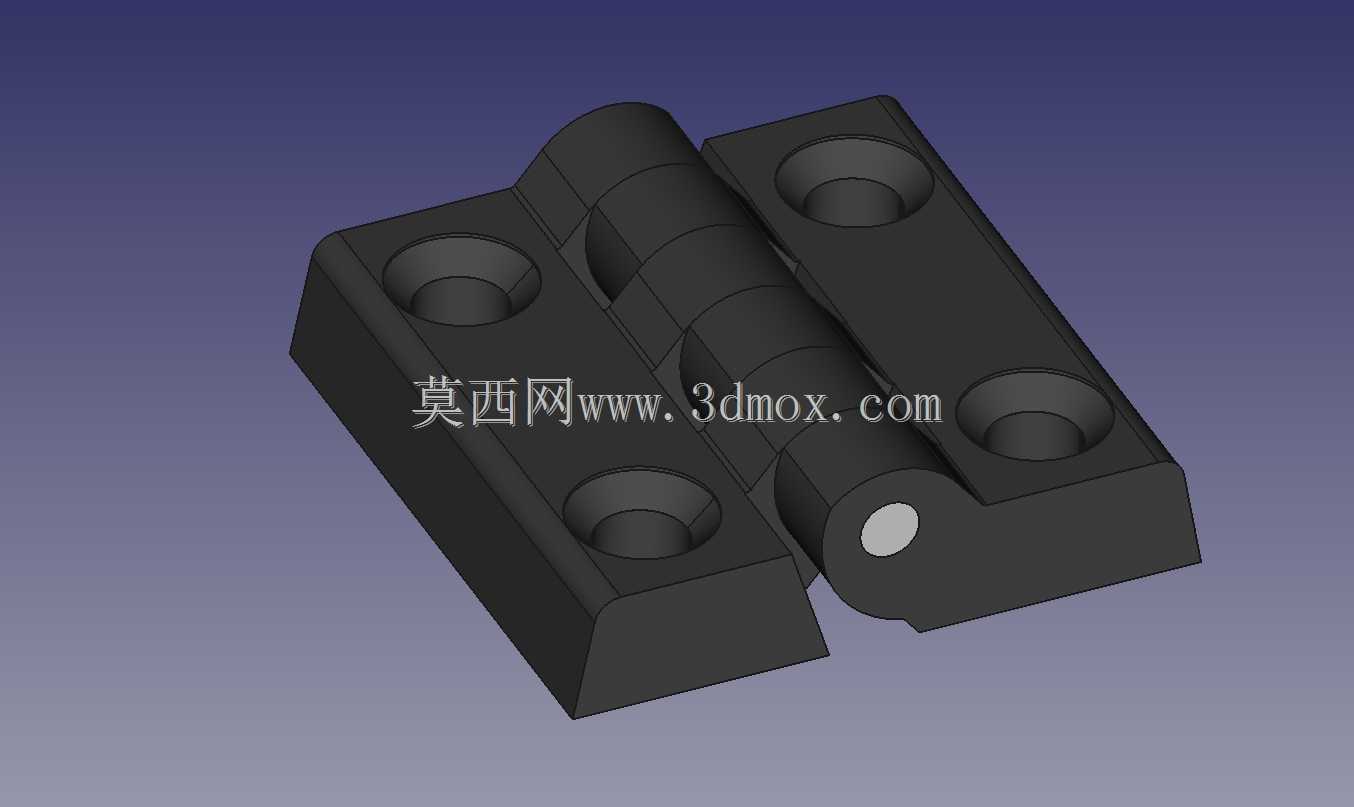

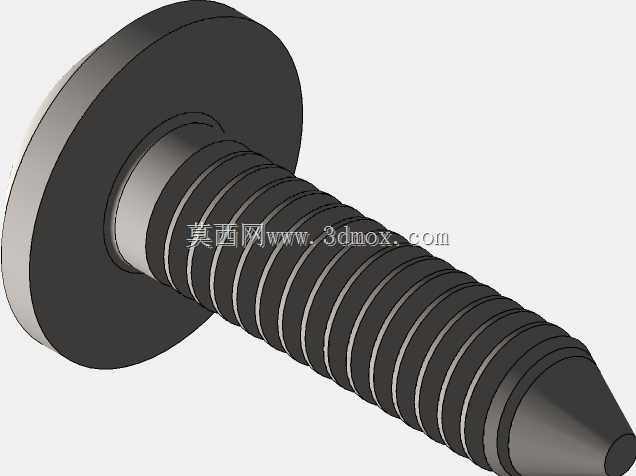

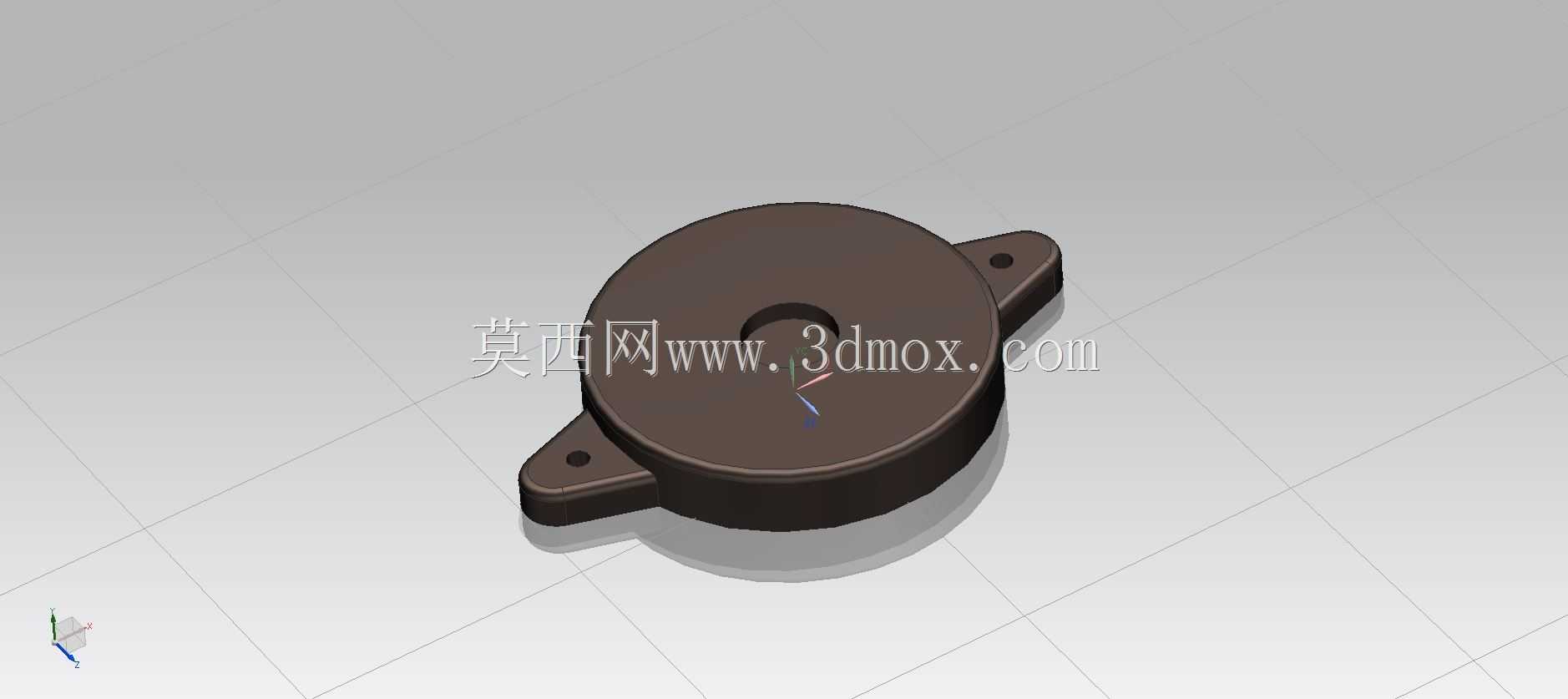

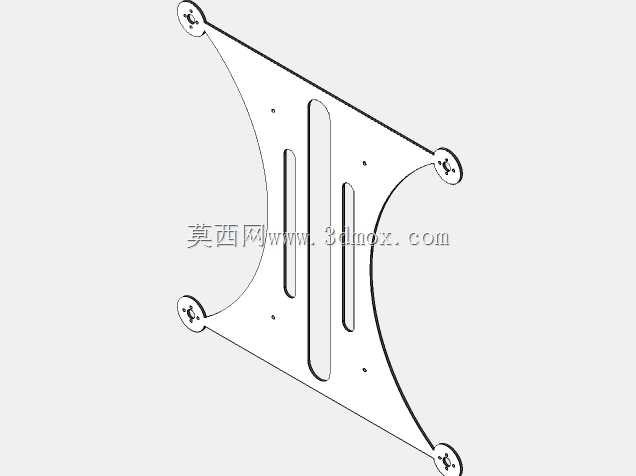

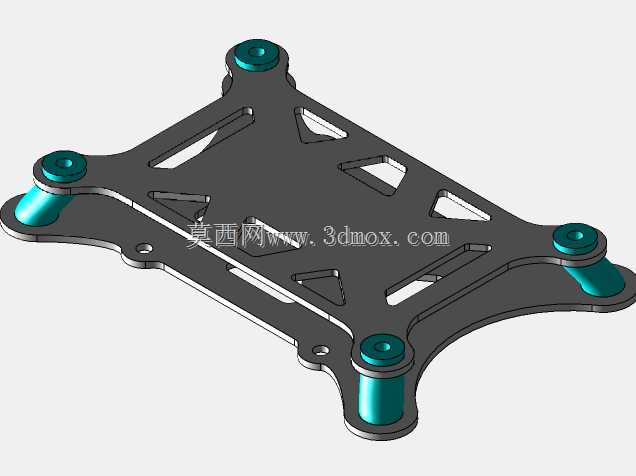

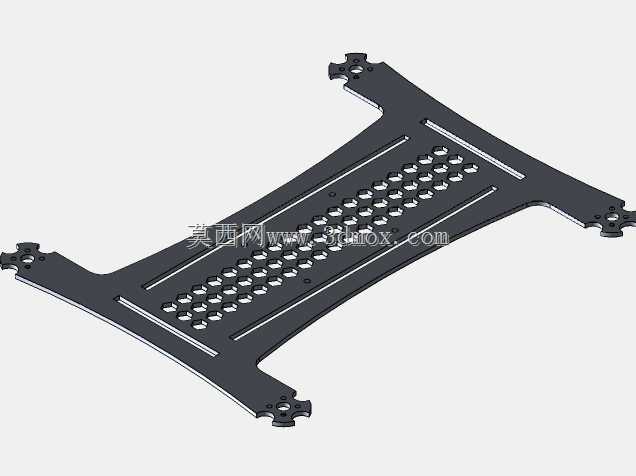

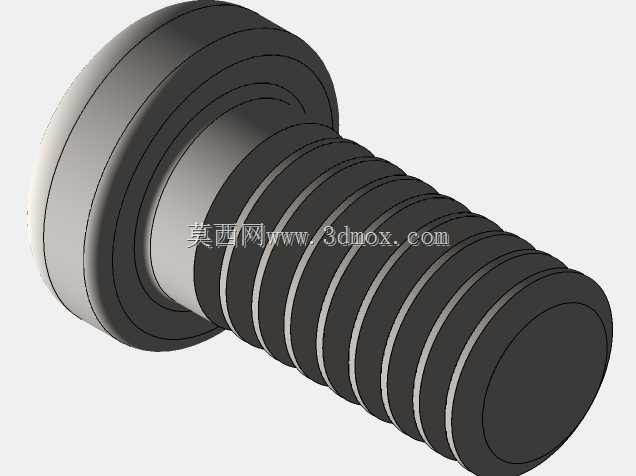

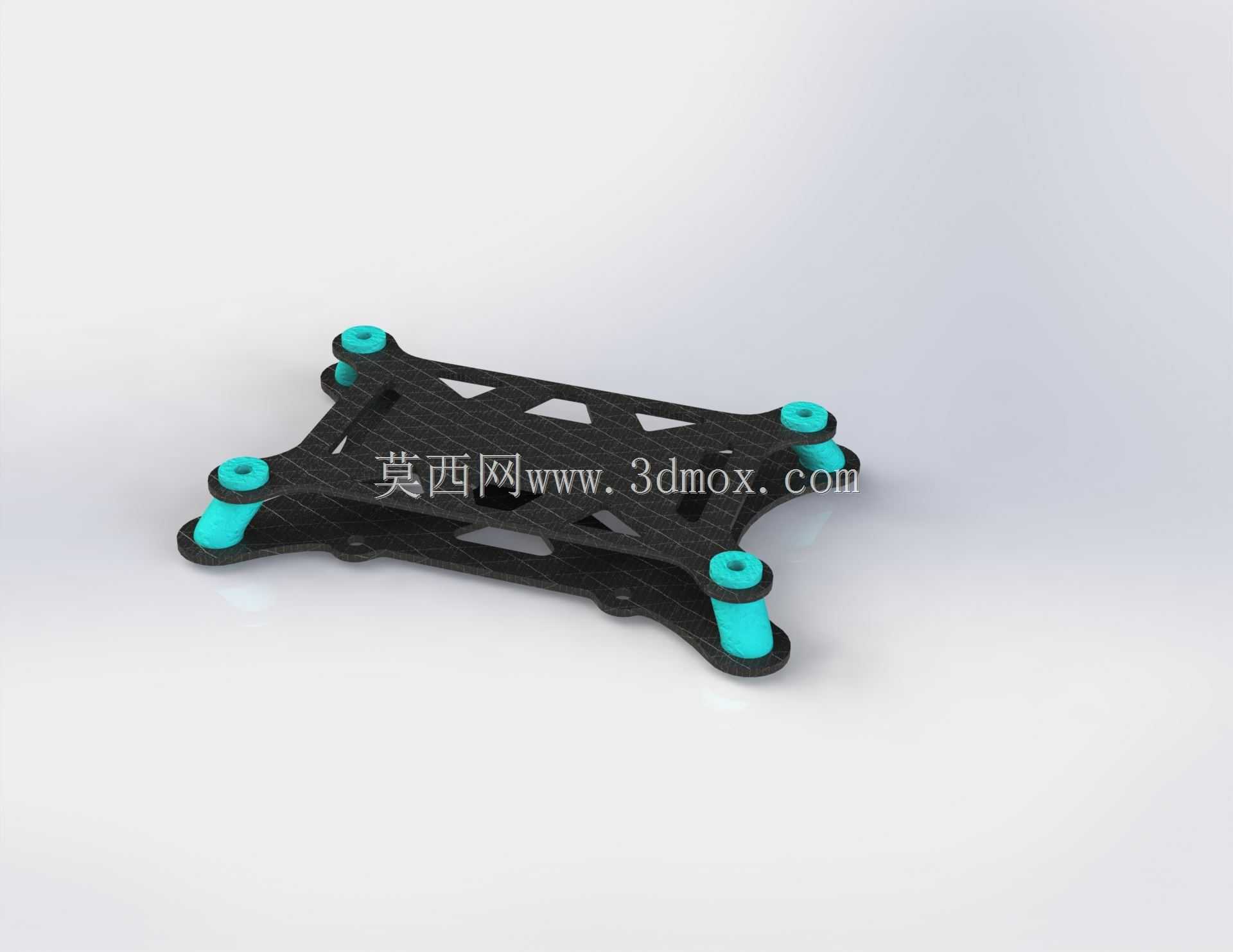

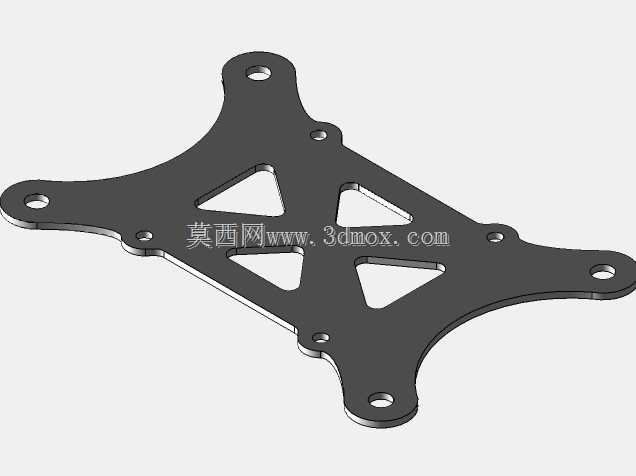

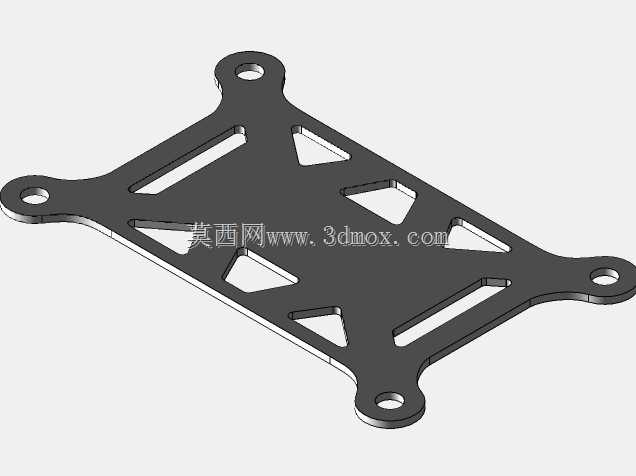

　　设计过程中优先考虑了轻量化与结构强度的平衡，整体采用高强度工程塑料注塑成型的工艺方案，在非受力区域做了均匀的壁厚减薄处理，受力集中的铰接耳部位做了局部加厚与圆角过渡，避免应力集中导致结构断裂。铰接座的安装端面设置有三个定位安装孔，可直接通过螺丝与机身主体的碳纤板机架固定，安装孔的位置公差控制在±0.05mm以内，保证机臂安装后与机身的相对位置精度，避免机臂角度偏差导致的动力输出效率损失。铰接活动端的接口尺寸匹配常用的20mm直径圆形碳纤机臂，机臂插入后可通过侧面的顶丝孔锁紧，适配市面上多数同规格的小型多旋翼无人机机架改装需求。

　　从安装边界来看，该铰接组件完全展开状态下的整体长度为42mm，宽度为28mm，铰接转轴中心距离安装端面的高度为18mm，折叠状态下机臂可向内翻转90度，折叠后机臂与机身侧面平行，不会突出机身主体的外轮廓，收纳状态下的整体尺寸相比展开状态可缩小40%以上。铰接转动的阻尼经过调校，日常折叠展开操作时无需过大的按压力度，同时在飞行过程中不会因为气流扰动出现机臂松动的情况，转轴部位预留有润滑脂存储槽，长期使用后可填充少量硅脂降低转动磨损，提升结构的使用寿命。

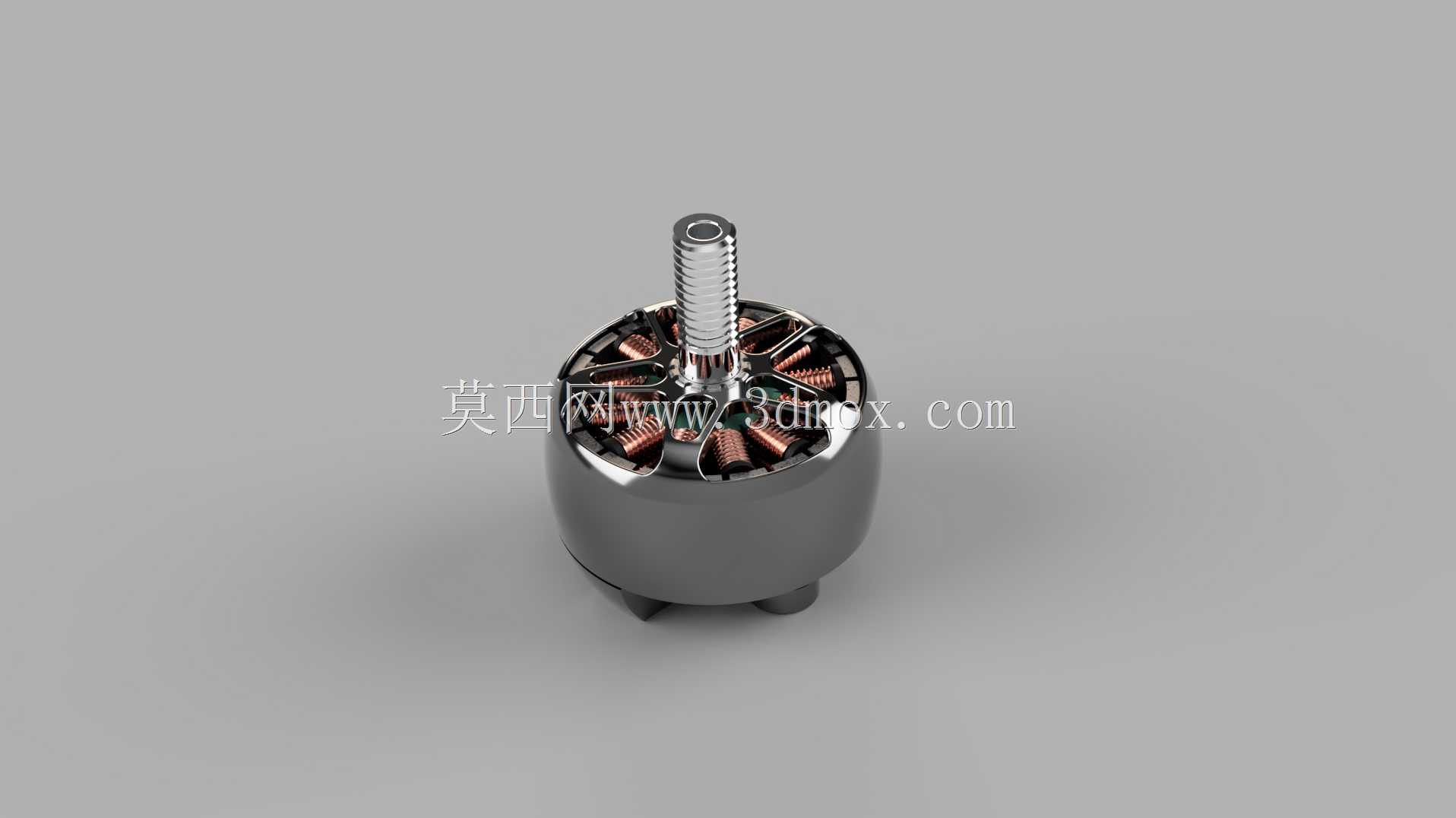

　　在实际应用场景中，该结构不仅适用于普通航拍无人机，也可适配搭载小型巡检设备、测绘模块的行业级小型无人机，铰接结构的载荷冗余量可支持单臂最大1.5kg的起飞重量，满足多数小型多旋翼无人机的载荷需求。设计时还考虑了不同使用环境的适应性，结构材料选用耐低温、抗老化的改性ABS材料，在-10℃到45℃的环境温度范围内均可保持稳定的结构性能，不会因为低温导致材料脆变，也不会因为高温暴晒出现结构变形，适配户外作业的复杂环境需求。
