Nema17规格C型梁Z轴直线滑台模组

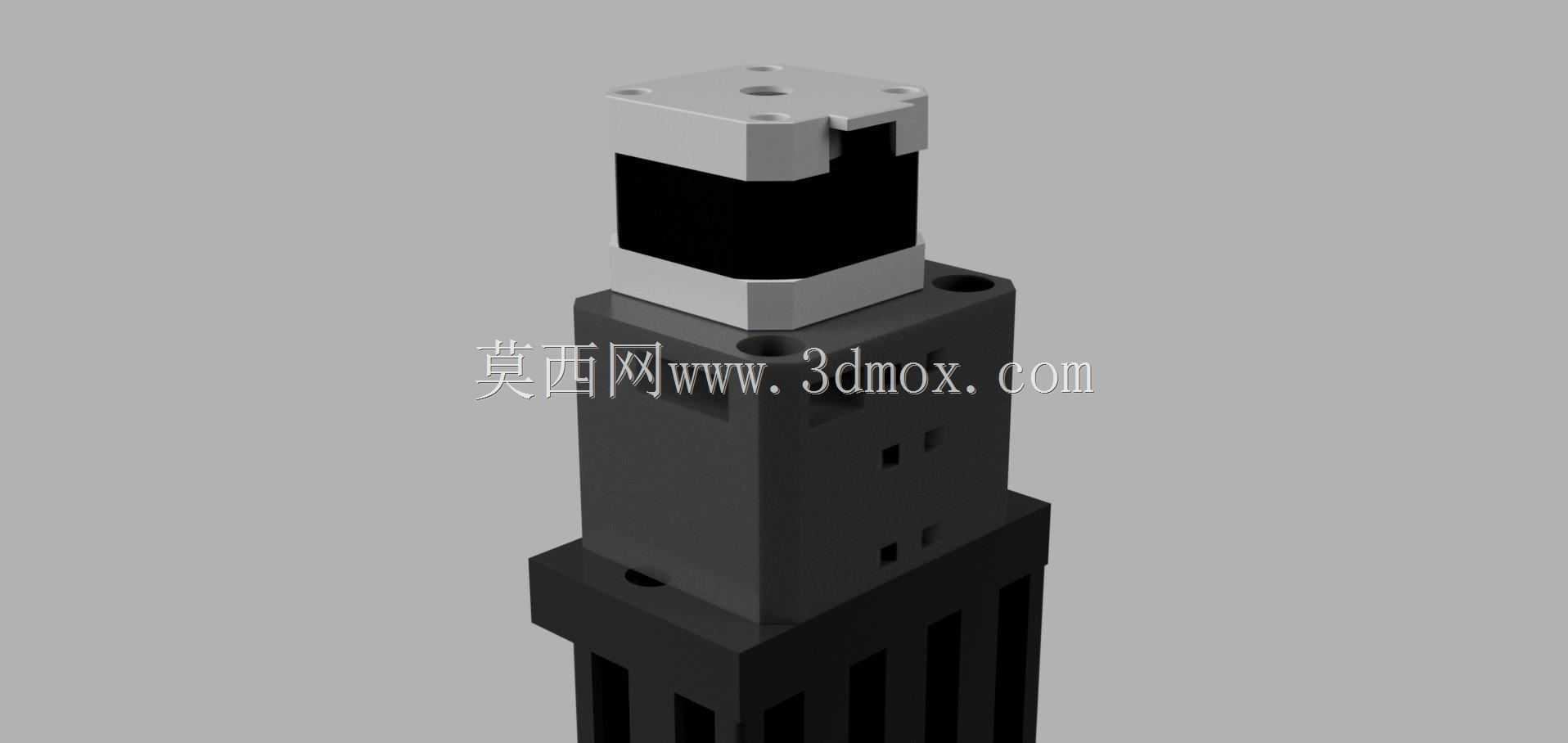

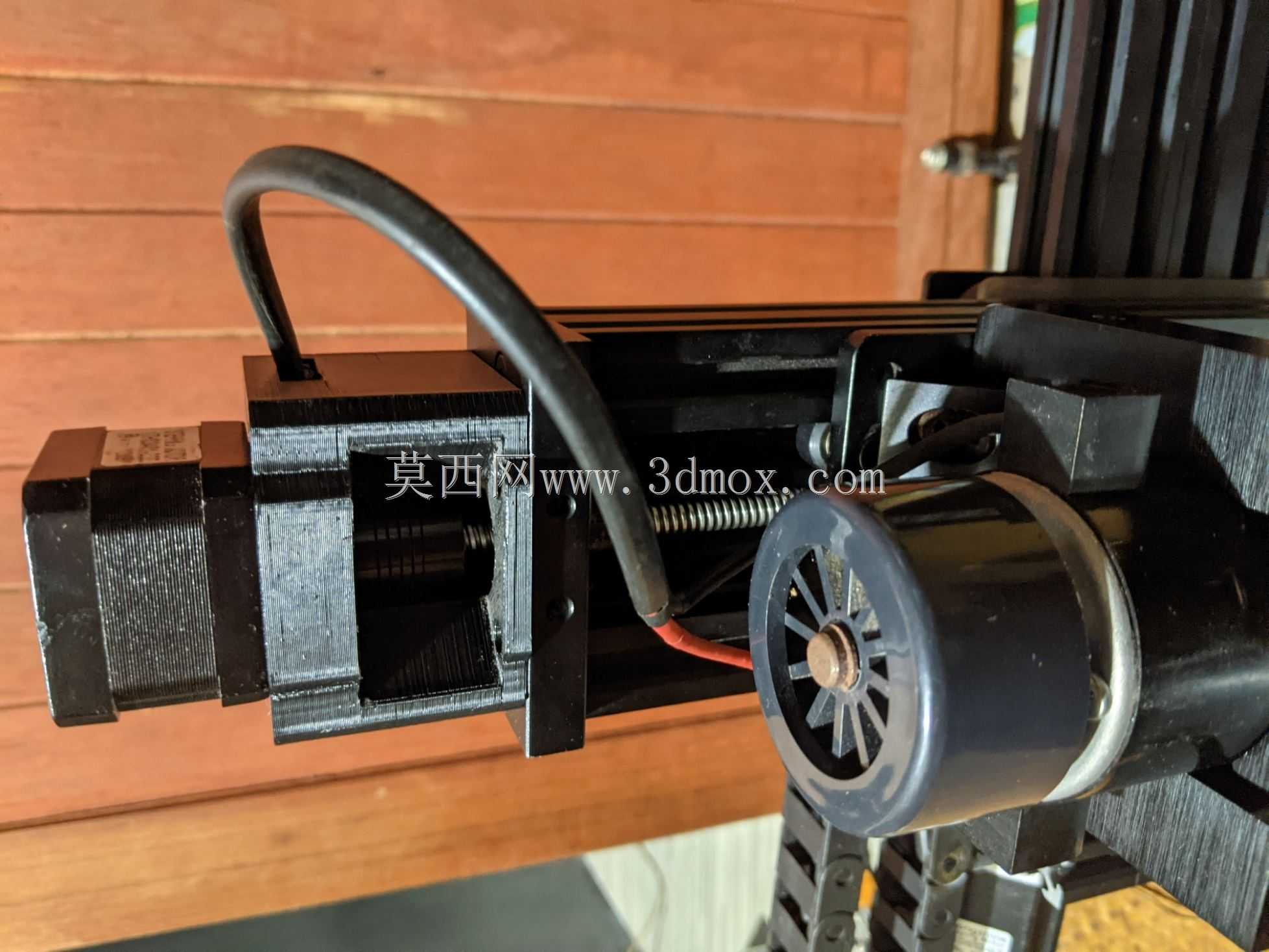

　　这款C型梁结构的Z轴传动模组，核心适配Nema17规格步进电机安装接口，是桌面级自动化设备、小型数控作业单元里承担垂直方向位移输出的核心执行部件。在实际设备搭建场景中，这类Z轴模组常被用于桌面级CNC雕刻机的刀具进给轴、小型3D打印设备的成型平台升降轴、视觉检测工位的镜头高度调整轴，以及桌面点胶、贴片设备的作业头垂直位移单元，相比光轴搭配滑块的简易Z轴结构，C型铝型材梁的一体式结构能提供更好的抗扭刚性，在垂直承载工况下不容易出现偏载卡滞的问题。

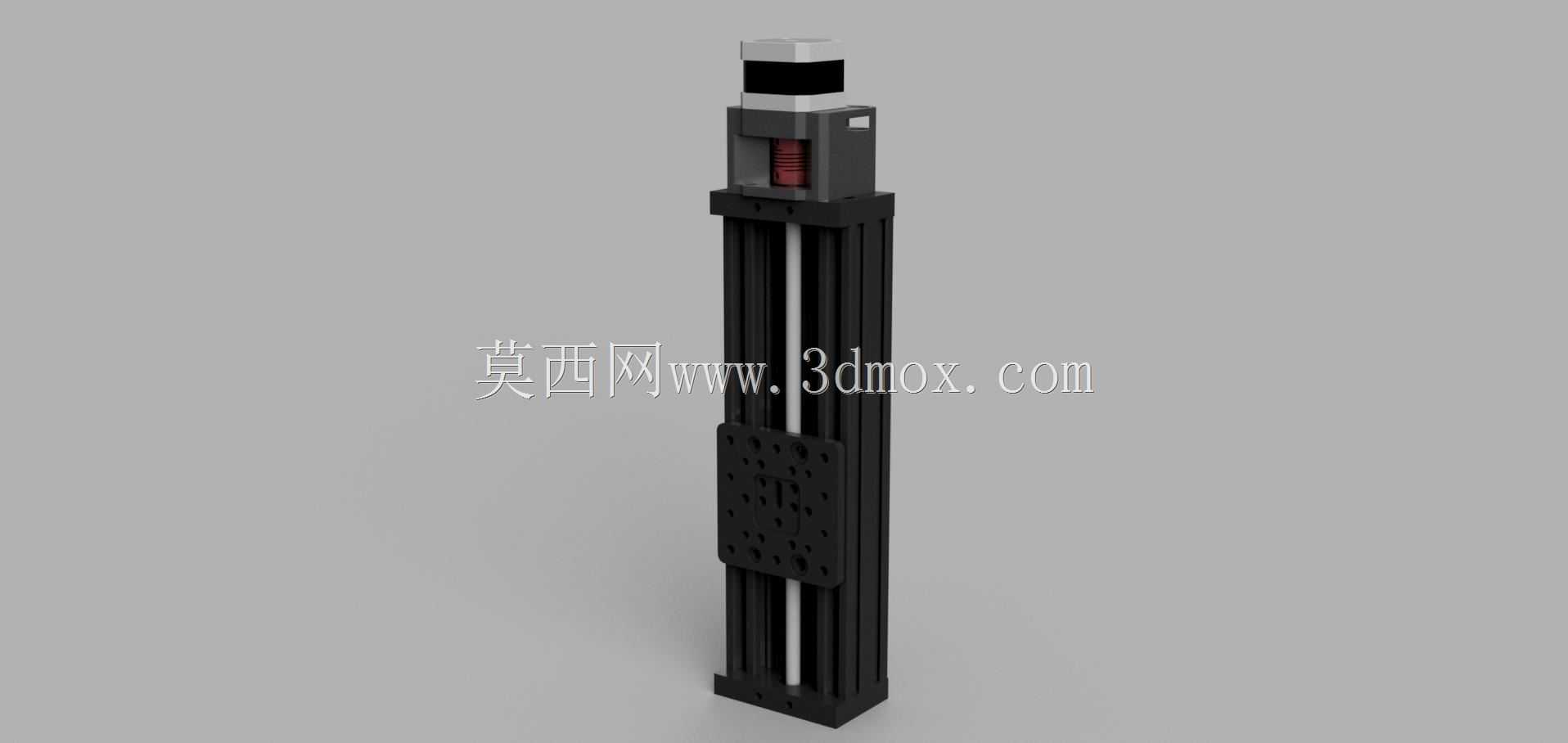

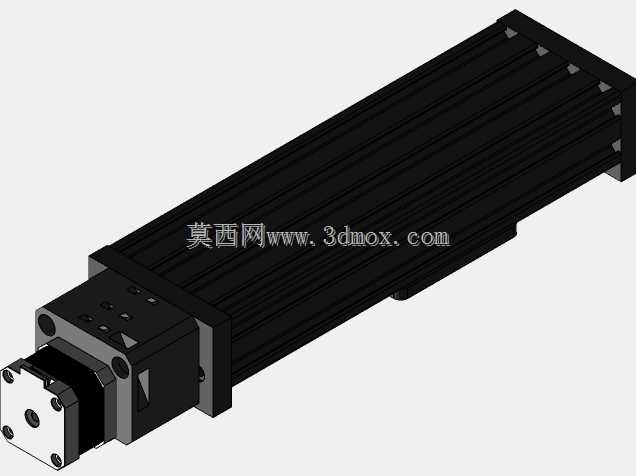

　　从结构设计逻辑来看，模组主体采用标准C型槽铝型材作为承载梁，型材的槽道直接集成了直线导轨的安装基准面，不需要额外加工导轨安装沉孔与定位台阶，滑座通过内嵌的滚动轴承与型材内置的光轴导轨配合，将旋转运动转化为直线运动的传动副隐藏在C型梁的内腔中，既能避免加工碎屑、车间粉尘落到传动丝杆与导轨配合面上，也能缩减整体安装占用的横向空间，对于安装空间局促的桌面设备来说，这种集成化结构能大幅降低整机的布局难度。

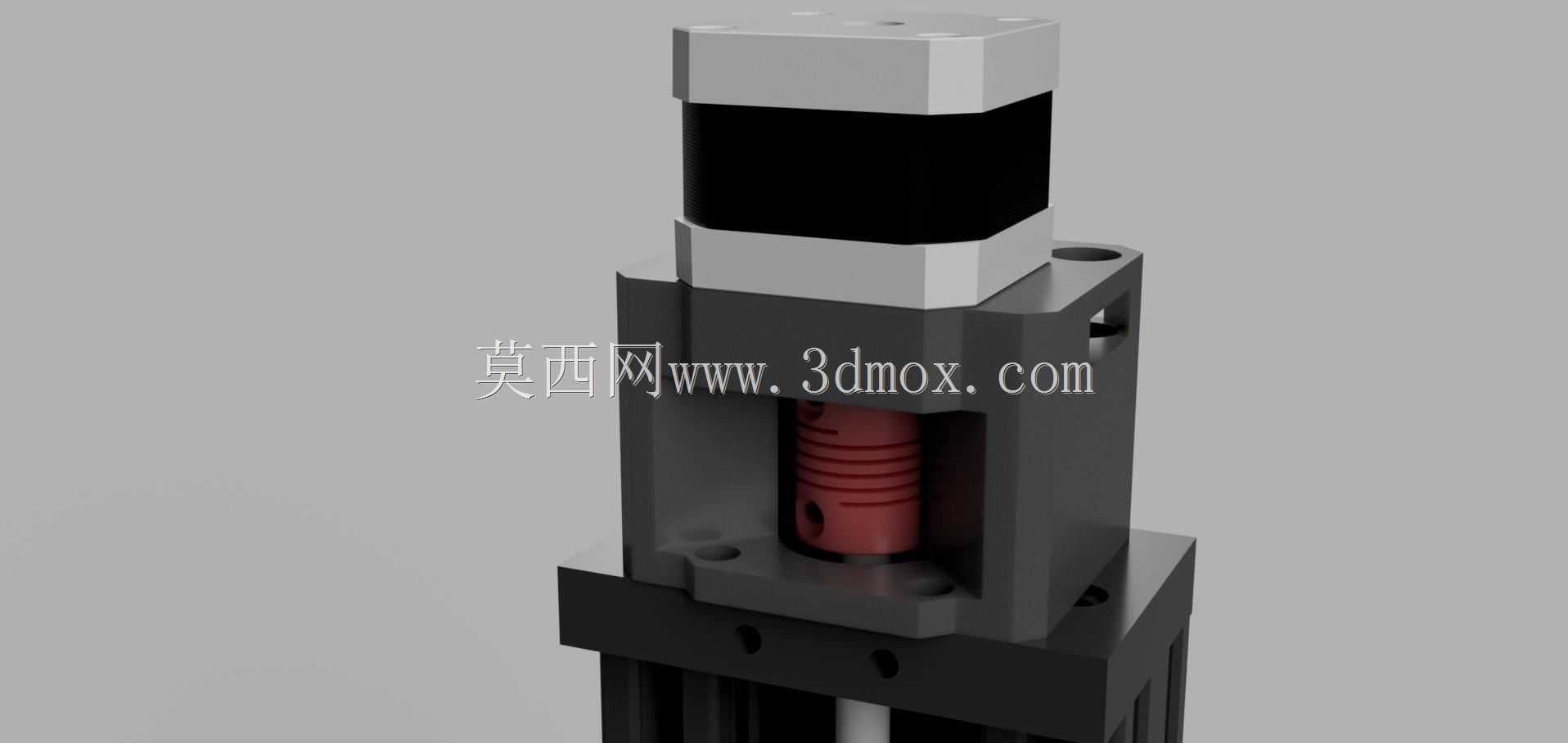

　　安装边界方面，模组顶端预留的Nema17电机安装位完全遵循42mm步进电机的标准安装孔距，电机输出轴通过联轴器直接连接内腔的传动丝杆，不需要额外设计转接法兰，滑座的安装面预留了呈矩阵排布的标准安装孔位，可直接固定作业头、夹具或者负载平台，C型梁的背部槽道可直接通过T型螺母与设备的主机架型材连接，不需要额外制作转接支架，在实际选型时，可根据所需的Z轴行程长度截取对应长度的C型梁型材，不需要重新设计整体结构，能大幅缩短非标设备的设计迭代周期。

　　功能特性上，这款Z轴模组的滑座与导轨配合处采用了预紧式滚动接触结构，垂直方向运动的反向间隙可通过调整轴承压紧螺钉进行补偿，在承担小负载垂直进给作业时，能保证足够的位移重复定位精度，传动丝杆采用梯形牙型设计，具备一定的自锁特性，在设备断电状态下，滑座不会因为负载自重出现下滑移位的问题，不需要额外加装抱闸或者配重结构，能进一步简化设备的整体结构。日常维护时，只需要定期从C型梁端部的注油孔向丝杆与导轨配合面注入润滑脂即可，不需要拆解整体结构，维护操作十分便捷。

　　在实际结构设计验证过程中，这类C型梁Z轴模组的受力路径经过优化，负载施加在滑座上的力会直接通过滚动轴承传递到C型梁的两侧壁上，不会对传动丝杆产生额外的径向力，能有效延长丝杆的使用寿命，避免丝杆因为长期受径向力出现弯曲磨损的问题。相比采用双光轴分立布置的Z轴结构，这款模组的所有零部件都集成在单根C型梁的基准上，装配时不需要反复调整两根光轴的平行度，能大幅降低装配环节的调校工作量，对于小批量设备组装的场景来说，能有效提升装配效率，降低对装配人员的技术要求。

　　针对不同的应用场景，这款模组的滑座行程可通过调整两端的限位块位置进行限定，两端的硬限位缓冲垫能避免滑座超程运行时出现刚性撞击，损坏传动部件或者末端作业工具，在搭配对应的步进电机驱动器时，可实现微米级的微步进给，满足小型精密作业场景的位移精度要求。
