电脑机箱PWM调速RGB风扇集线器结构设计

　　在桌面PC硬件改装、小型工控机散热系统搭建的场景里，多风扇统一管控一直是结构设计里容易被忽略但直接影响使用体验的环节，这款RGB风扇集线器的三维结构，就是针对多风扇供电、调速、灯效同步的集成需求做的落地设计。从实际使用场景来看，不管是全塔机箱加装多组进风、出风风扇构建风道，还是开放式测试台搭建时梳理杂乱的风扇接线，这类集线器都能把分散的风扇接线集中收拢，避免机箱内部走线杂乱干扰风道，也能减少主板风扇接口不足带来的扩展难题。

　　从功能特性上看，这款集线器同时整合了PWM调速通道与5V RGB灯效通道，每一路接口都对应独立的风扇供电针脚与灯效信号针脚，板载的多组插针可以同时接驳十路以上的标准机箱风扇，所有风扇的调速信号统一从主板的CPUFAN或SYSFAN接口取信，实现所有风扇同步根据温度调整转速，不需要单独给每个风扇设置调速曲线；灯效通道则统一对接主板的5V ARGB插针，实现所有接驳风扇的灯效同步，不会出现灯效不同步、色彩偏移的问题。板上预留的固定孔位对应标准的机箱安装孔距，可以用螺丝直接固定在机箱的硬盘位、电源仓侧面或者背板走线区域，不会和机箱内的显卡、水冷管、硬盘等部件产生干涉。

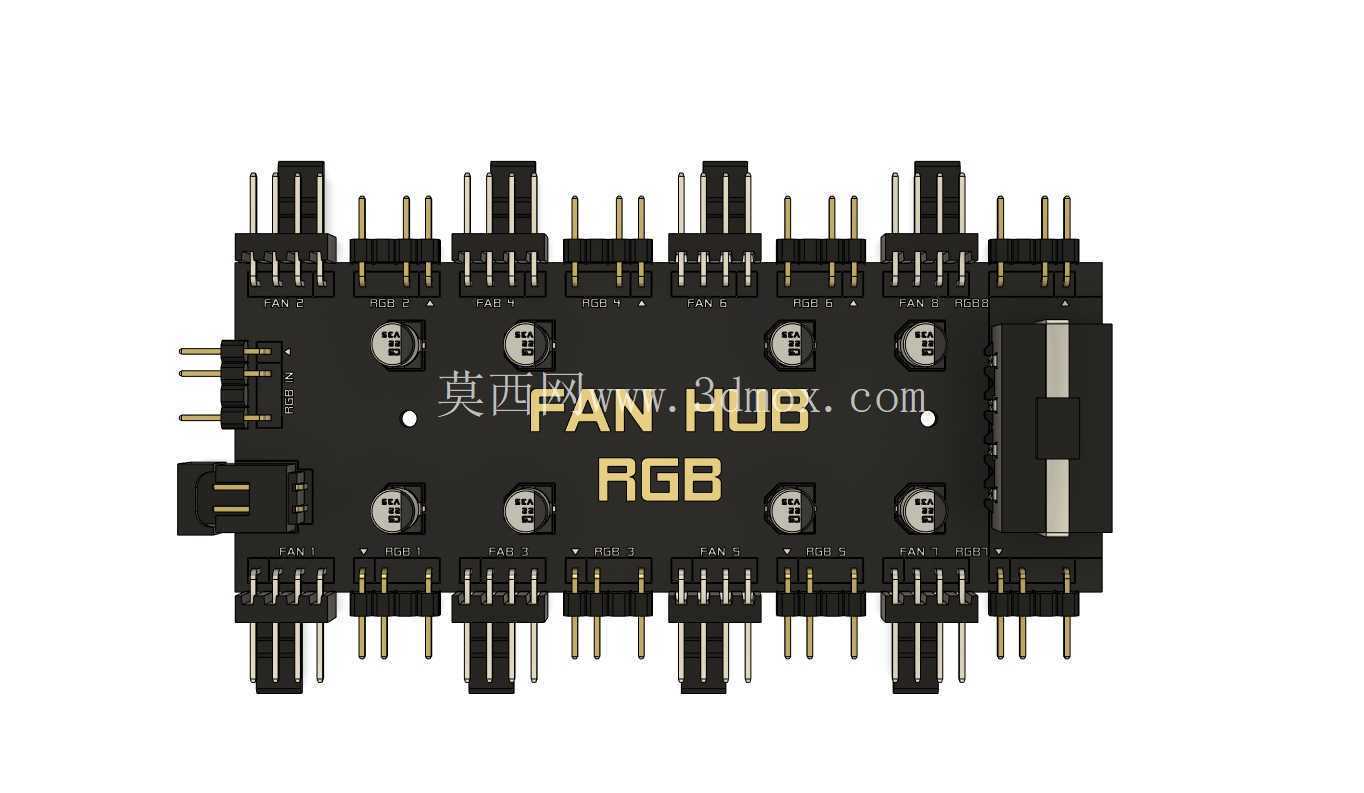

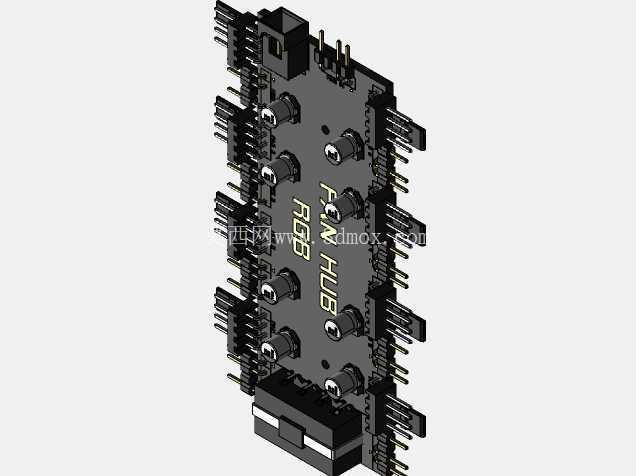

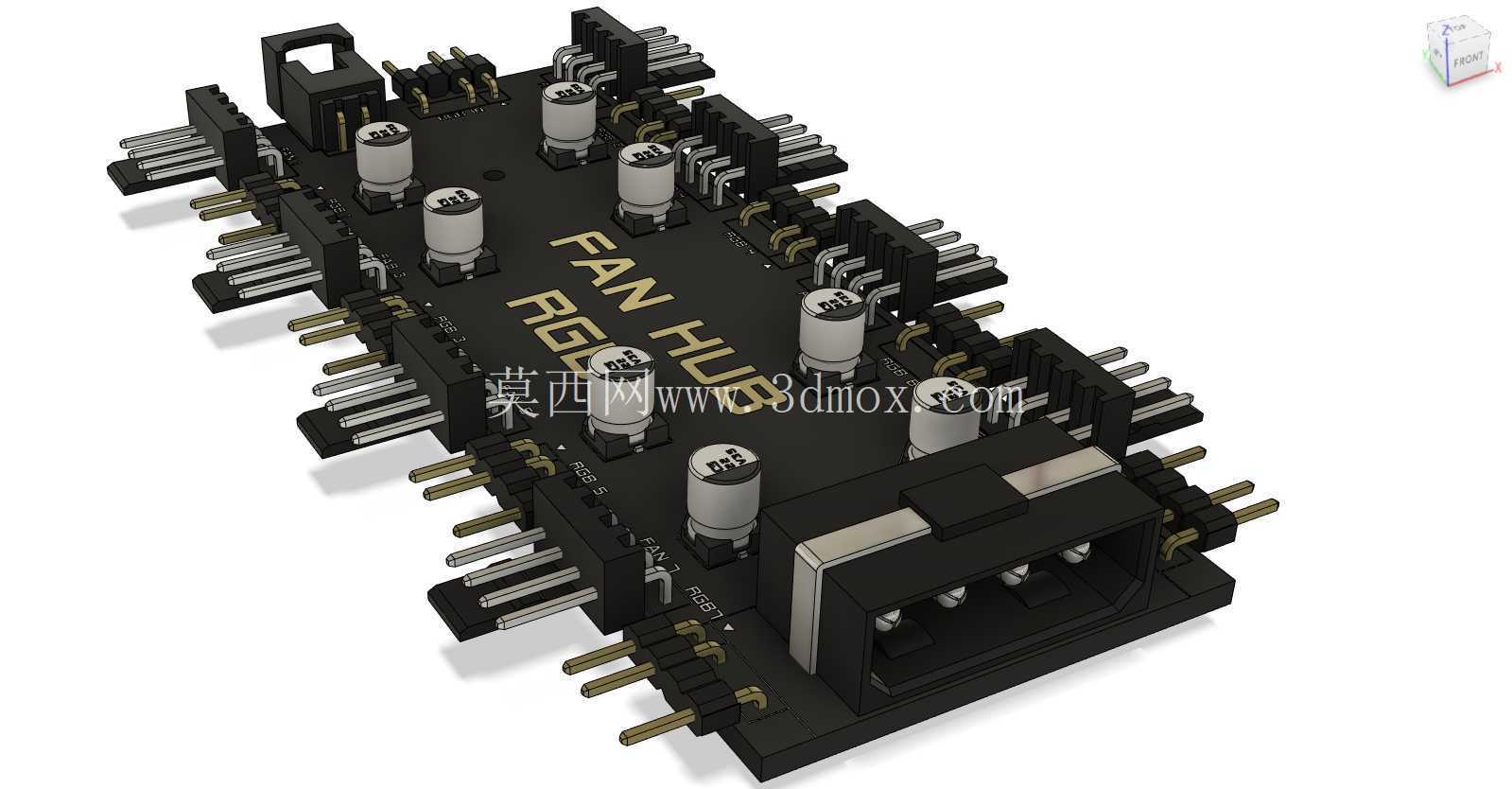

　　设计思路上，整个PCB板采用规整的矩形布局，所有风扇插针沿板体长边两侧对称排布，每一组插针旁边都做了丝印标识，区分FAN供电接口与RGB灯效接口，避免安装时插反导致风扇或灯效烧毁。板载的主控芯片布置在板体中心区域，周边做了铺铜散热处理，长时间满负载工作时也不会因为芯片过热导致调速失灵或者灯效失控。输入接口采用大电流设计的插接端子，能承载十路风扇同时满速运转的电流负载，不会出现端子过热、压降过大导致风扇转速不足的问题。接口的针脚采用镀金处理，反复插拔也不会出现氧化接触不良的问题，适配市面上绝大多数标准4Pin PWM风扇与3Pin 5V ARGB风扇，不需要额外的转接线。

　　从安装边界来看，整个板体的厚度控制在较低范围，加上插针的总高度不会超过20mm，哪怕是在机箱背板的狭窄走线空间里也能顺利安装，不会出现盖板盖不上的问题。板体边缘做了圆角处理，安装时不会划伤机箱的烤漆层或者割伤走线。每一路插针的间距都做了优化，相邻两个风扇插头插上之后不会互相挤压，哪怕是带加厚塑料外壳的风扇插头也能顺利插接，不需要额外修剪插头外壳。输入线的出线位置做了应力释放结构，拉扯接线时不会把线从焊盘上扯掉，提升长期使用的可靠性。

　　在实际选型适配时，这款集线器的结构尺寸可以兼容绝大多数ATX、M-ATX、ITX机箱的安装位，不需要对机箱做额外的打孔改造，固定孔位的间距匹配标准的机箱螺丝孔位，用常见的机箱固定螺丝就能完成安装。对于做机箱散热改装、小型工控机散热集成的结构设计人员来说，这个三维模型可以直接导入机箱装配体里做干涉检查，提前模拟走线路径，确认集线器安装位置和周边部件的安全距离，避免实际装机时出现位置冲突、接线长度不够的问题。板上的元件布局都做了高度适配，最高的元件也不会超出插针的高度，安装时不会出现元件顶到机箱壁的情况，整体结构紧凑，在有限的空间里实现了最多的风扇扩展能力，同时兼顾了接线便利性与长期使用的可靠性。
