金属防护盒200x220x110mm

　　该金属防护盒主要面向工业控制、小型电源模块、传感采集单元、实验台架以及桌面型设备的封装需求，用于为内部电路板、接线端子、继电器、小型变压器或测量模块提供独立安装空间。与塑料外壳相比，金属盒体在抗冲击、电磁屏蔽、接地防护和散热方面更适合车间、试验台、设备侧装等环境，尤其适用于存在轻微油污、粉尘、机械碰触或电磁干扰的场合。盒体外形尺寸为200mm、220mm、110mm，整体呈近似立方体的紧凑结构，长宽方向预留了较充足的板面布置空间，高度方向则控制在较低范围内，便于嵌入设备侧壁、安装在支架层板上，或作为独立控制盒固定在工作台附近。

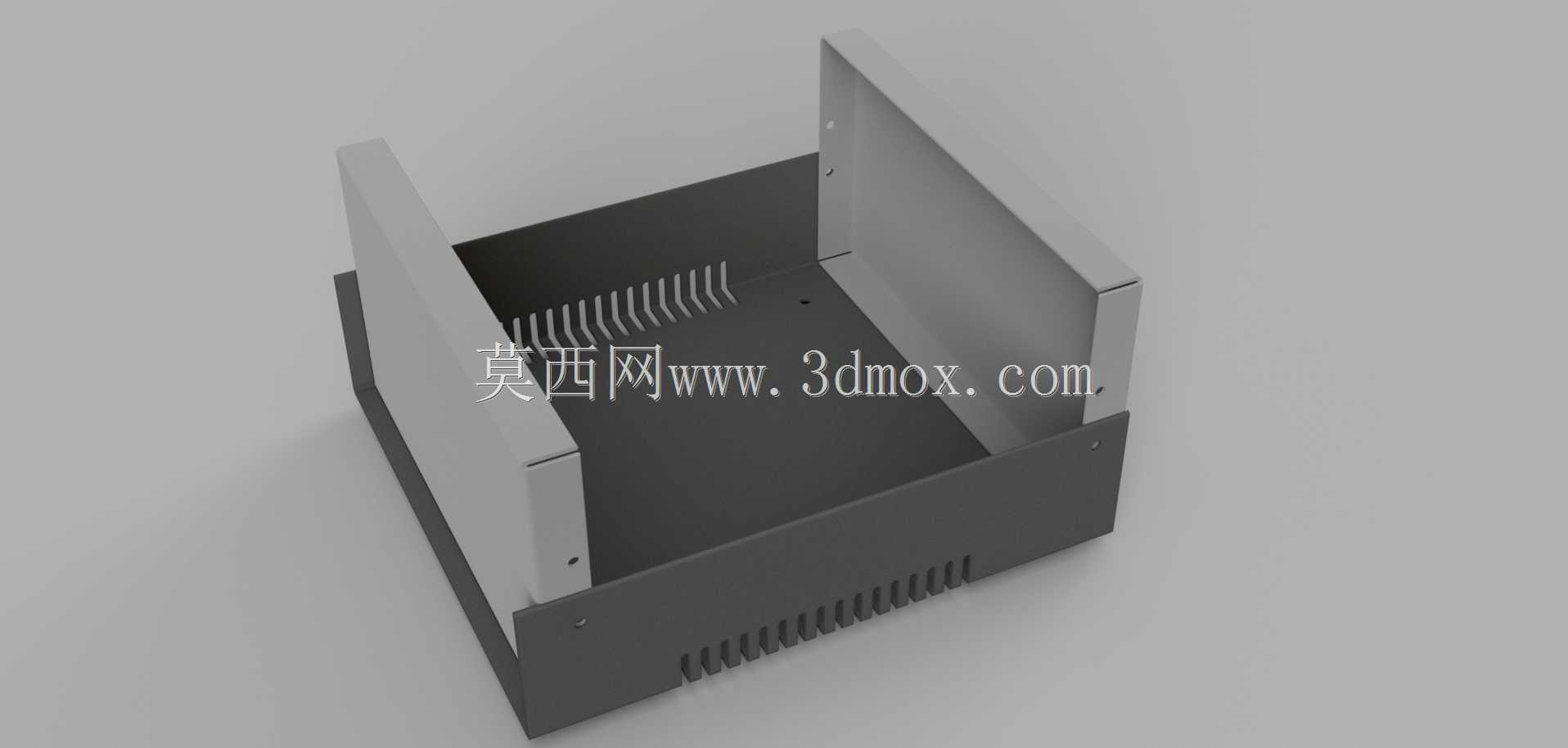

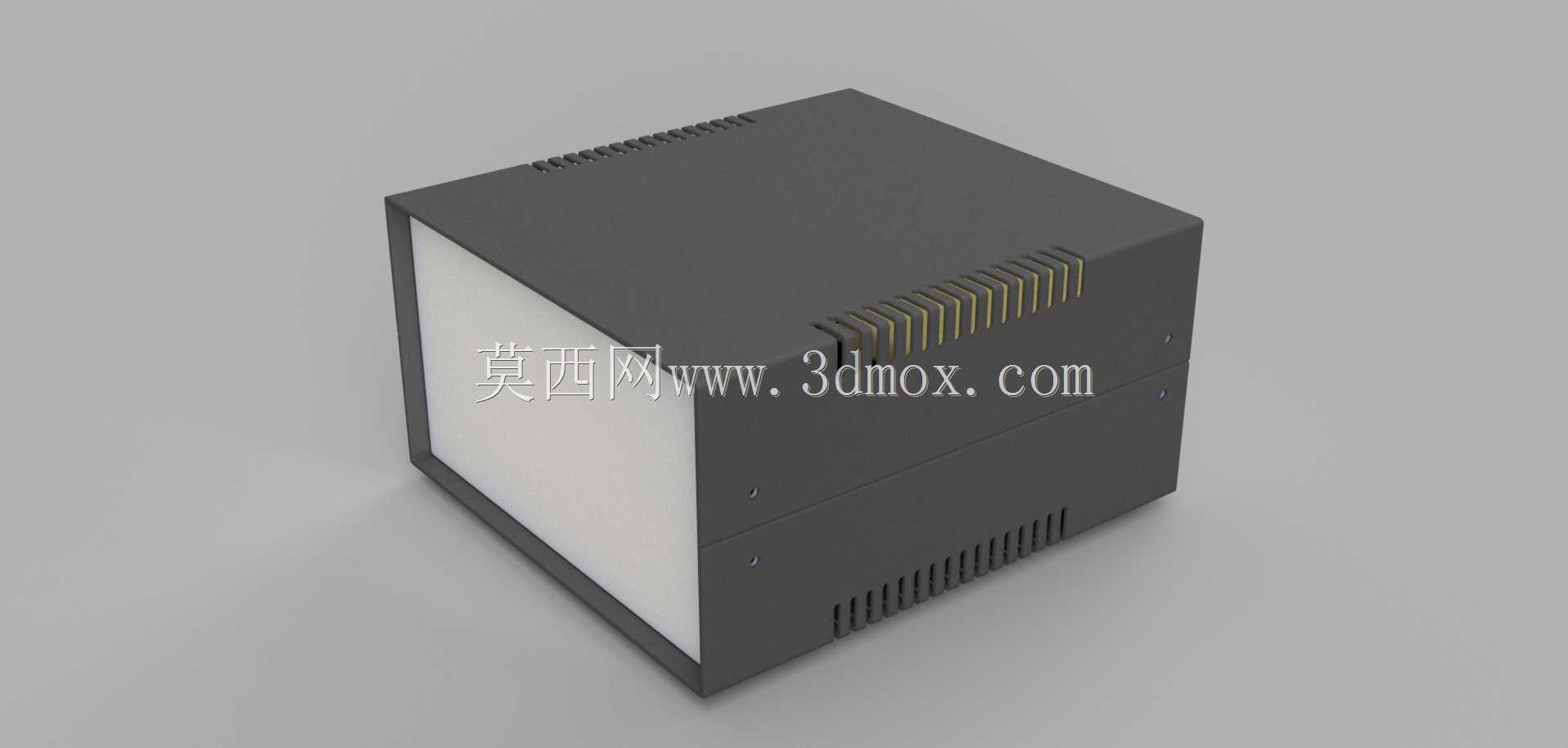

　　从结构形式看，该作品由盒身与盒盖组成，盒体采用较规整的钣金折边思路，外轮廓直线明确，转角处保持金属壳体常见的硬朗形态。正面设置一块较大的浅色面板区域，该区域可作为显示窗口、操作面板、铭牌安装面或观察面使用；若内部布置仪表、指示灯、开关或显示屏，可直接在该面开孔，不必破坏盒体主要承载面。盒盖与盒身之间通过分层边线形成清晰的装配关系，侧面预留紧固位置，装配后能够保持较稳定的闭合状态，同时也便于后期检修时拆盖。

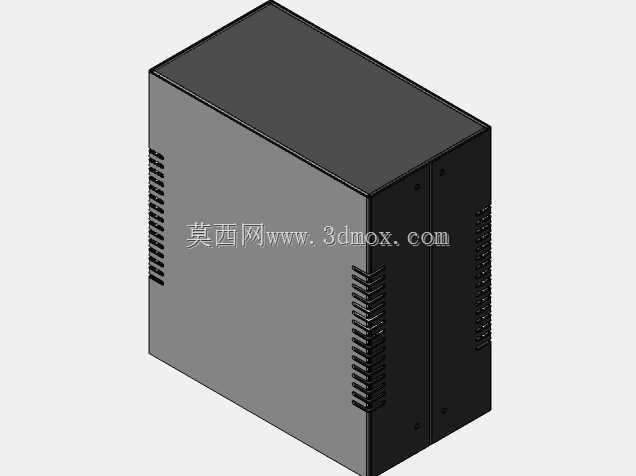

　　散热设计是该盒体比较突出的部分。模型在顶面边缘、侧面以及下部区域布置了多组条形通风槽，槽口呈平行排列，方向与盒体棱边保持一致。这样的处理不仅增加了壳体的散热面积，也为内部发热元件形成自然对流通道提供了条件。热空气可由上部槽口排出，下部槽口补充冷空气，适合小功率电源、驱动板、控制模块等发热量不大的器件。若用于密闭防尘要求更高的场景，也可在三维结构中根据实际需要封闭部分槽口，或在槽口内侧增加防尘网、绝缘片等附件。

　　在安装边界方面，200mm×220mm的底面能够容纳常规小型控制板和接线端子排，110mm的高度对电容、端子、低矮变压器和线束弯折空间较为友好。设计内部元件时，应优先将较重器件靠近底面固定，发热元件靠近通风槽区域，接线端子沿侧边布置，以便电缆从盒体侧面或底部引入。盒体外部棱边较为简洁，周围需要预留盒盖拆装、螺钉操作、线束弯曲和散热通风空间；若多台盒体并排安装，不宜将通风槽完全贴死在墙面或相邻设备上，应保留适当气流间隙。

　　建模时需要重点关注钣金壁厚、折边半径、盒盖搭接量以及通风槽与边缘的距离。槽孔数量较多，若直接用于加工，应保证槽间筋位宽度一致，避免局部筋条过窄导致加工变形或强度不足。盒盖与盒身的配合不宜只依赖外观面贴合，应在结构中明确止口、螺钉孔或折弯搭接关系，防止实际装配时出现盖体偏移。对于需要电磁屏蔽的应用，金属盒盖与盒身之间应保持可靠导电接触，表面涂层、喷塑或阳极处理可能影响搭接处导通，必要时可在接触区保留接地安装面。

　　该壳体的应用方式较为灵活。它可以作为小型电气控制箱，容纳开关电源、端子排和熔断器；也可以作为实验设备的外置模块盒，将采集电路、通信模块和接口面板集中封装；在机械装置中，还可作为阀岛附近的小型接线盒或传感器信号整理盒。由于外形规整，它既适合螺钉固定在安装板上，也适合通过支架、导轨转接件或减振垫进行固定。整体结构没有复杂曲面，加工方式以钣金折弯、冲孔和表面处理为主，后期改型时可方便地调整面板开孔、槽口位置、接地柱和内部安装柱，从而适配不同的电气元件布局。
