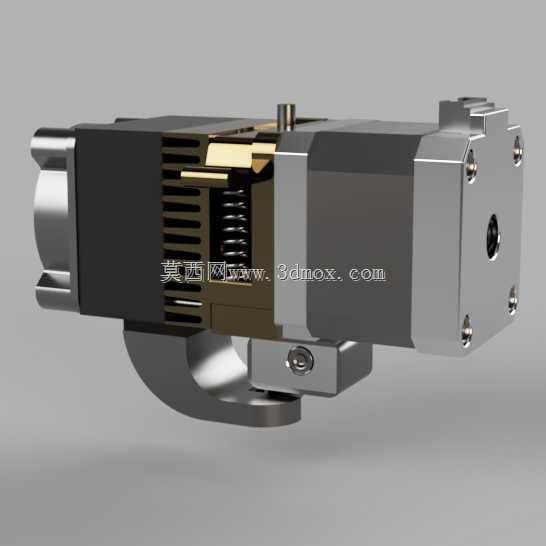

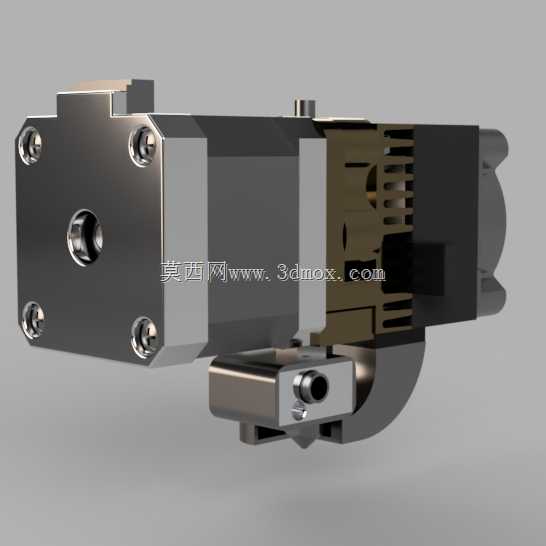

MK8挤出机用双路出风适配导风管结构

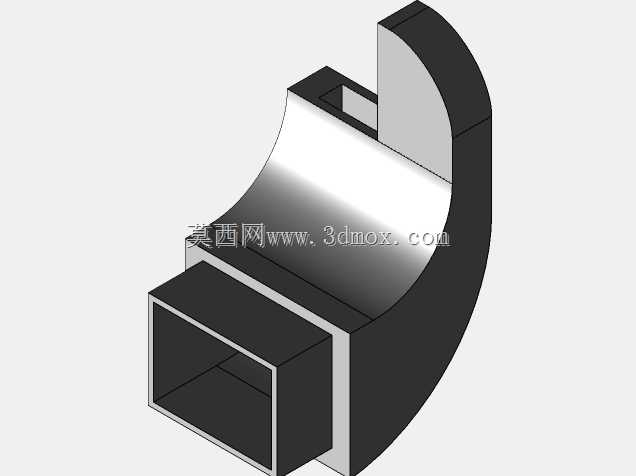

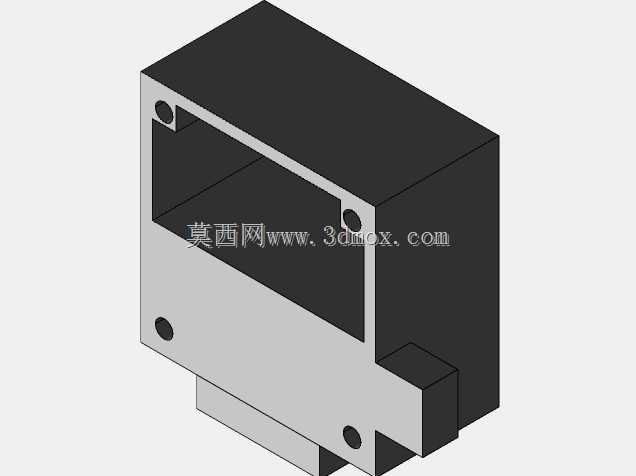

　　在桌面级FDM3D打印设备的日常使用中，挤出端散热不均是长期困扰使用者的常见问题，尤其是采用MK8结构挤出机的机型，原厂单路风扇的出风往往仅能覆盖挤出机加热块上部区域，刚挤出的熔融丝料在离开喷嘴后缺少定向风冷约束，极易出现垂丝、层间粘结错位、打印件边角翘曲等缺陷，同时挤出机步进电机端长期处于高温工作环境，也会加速内部磁钢退磁、轴承润滑脂失效，缩短核心部件使用寿命。这款双路出风的导风适配结构，正是针对这类实际使用痛点开发的功能性配件，无需改动原有挤出机的主体安装结构，即可实现单风扇输入下的双区域定向送风。从结构设计逻辑来看，该配件采用一体化的风道分流设计，进风端完全匹配MK8挤出机原配轴流风扇的安装孔位与出风口尺寸，

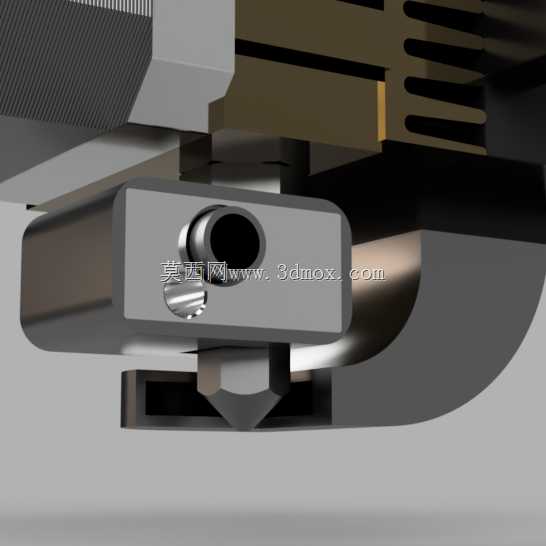

　　安装时无需额外打孔或更换固定螺丝，直接替换原有单薄的导风罩即可完成装配。风道内部做了平滑的分流筋设计，避免直角转折带来的风阻损耗，将风扇输出的气流均匀拆分为两路：其中一路气流对准挤出机加热块上方的散热鳍片区域，持续带走喉管传递上来的热量，保证喉管上部的丝料始终处于固态熔融临界点以下，避免出现堵头、溢料等故障；另一路气流以45度斜角导向喷嘴下方的打印区域，直接吹拂刚挤出的熔融丝料，让丝料在接触打印平台或下层结构时能够快速定型，大幅提升悬空结构、小角度斜面的打印质量，减少支撑结构的使用需求。针对部分采用P3Steel钢架构打印机的机型，该导风结构还在对应位置设计了定位凸耳，安装时凸耳可卡入机架对应的预留槽位，

　　完全消除长期使用中风扇震动带来的结构位移，保证出风方向始终对准目标区域，不会因为设备运行中的震动出现导风角度偏移。从安装边界来看，该配件的整体外轮廓完全控制在原有挤出机风扇的投影尺寸范围内，不会与X轴运动导轨、打印平台调平结构、自动调平传感器等周边部件产生运动干涉，打印过程中X轴往返运动时，导风管的边缘不会剐蹭到已经打印完成的模型外壁，也不会触碰打印平台的表面涂层。风道的壁厚设计兼顾了结构强度与通风截面积，壁厚控制在1.5mm-2mm区间，既能够保证3D打印制作时的结构强度，不会因为拆装受力出现断裂，也不会占用过多内部通风空间，保证两路气流的风压损失控制在15%以内，实际送风距离可以覆盖喷嘴下方0-15mm的丝料冷却区域，

　　完全满足PLA、PETG等常用打印耗材的冷却需求。在实际装机测试中，搭配该导风管的MK8挤出机，连续4小时以上打印PLA耗材时，挤出机散热鳍片的温度可以稳定控制在45摄氏度以内，相比原厂单路导风结构的散热效率提升近40%，打印悬空角度达到65度时仍能保证丝料不垂坠，打印件的表面层纹均匀度有明显改善，同时挤出机电机端的环境温度也能借助分流的气流得到一定程度的降低，长时间运行不会出现电机过热失步的问题。该结构的安装流程也十分简便，仅需要拆下原有风扇的两颗固定螺丝，将导风管的进风端对准风扇出风口，对齐安装孔位后重新锁紧螺丝即可，不需要调整挤出机的原有接线、温度参数设置，也不需要额外增加风扇数量，不会提升设备的整体功耗与运行噪音，对于入门级3D打印机的用户改装十分友好，不需要具备专业的机械装配经验即可完成升级操作。
