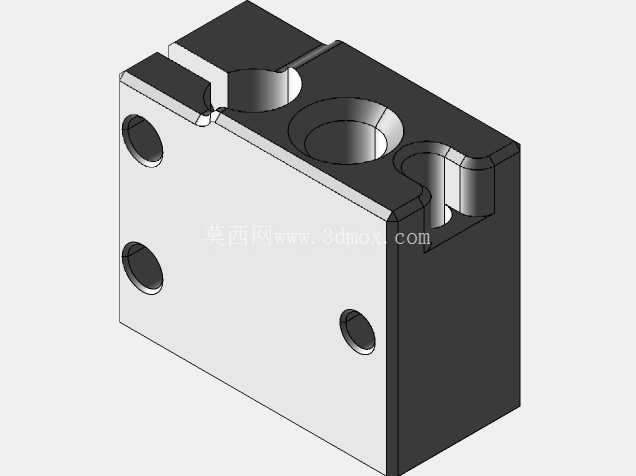

Triangelab火山热端加热块结构设计

　　从实际使用场景来看，常规小规格加热块在进行大层厚、高速打印时，往往会出现加热功率冗余不足、热传导均匀性差的问题，导致耗材熔融不充分，挤出时出现断料、表面竹节、层间结合力不足等缺陷，火山规格热端通过加大加热块的热容体积，能够在高挤出速率下维持稳定的熔融腔温度，减少温度波动对打印成型质量的影响，这款加热块的结构设计完全围绕火山热端的大流量挤出特性展开，没有多余的冗余结构，整体采用方块式主体构型，在保证结构强度的前提下尽可能压缩无效体积，减少热端整体的运动惯量，适配高速打印时的喷头快速往复运动需求。在桌面级FDM 3D打印设备的热端系统中，加热块是承担热传导、固定热敏与加热元件、衔接喉管与喷嘴的核心承载部件，这款适配Triangelab火山规格热端的加热块，主要面向大流量挤出场景的打印需求，常见于需要高耗材挤出速率的大尺寸打印、高粘度工程材料打印工况，能够匹配Ender 3系列等主流桌面级机型的改装升级需求，支持PP、PEI、CFRP等多种熔融温度区间、流动特性差异较大的耗材打印作业。

　　从安装边界来看，这款加热块的各个安装孔位完全匹配火山热端的标准装配尺寸，侧面的通孔用于固定喉管与喷嘴，保证同轴度偏差控制在装配允许范围内，避免出现耗材挤出偏移、漏料的问题；侧面的小孔用于安装热敏电阻，孔位深度刚好贴合热敏元件的感温端位置，能够精准采集加热块的实时温度，减少温度检测的滞后误差；对应的加热棒安装孔与热敏孔呈垂直布局，保证加热元件产生的热量能够快速均匀传导到整个块体，避免局部温度过高导致的耗材碳化、堵头问题。块体两侧的安装槽与固定孔用于连接热端散热块、固定硅胶保温套，同时预留的固定位能够适配市面上主流的火山热端喷头固定夹具，不需要额外修改安装支架即可完成替换装配，降低用户的改装门槛。

　　设计过程中充分考虑了不同耗材的打印温度需求，块体的材质适配常规的黄铜、铝合金等导热性能优异的加工材料，能够在最高300摄氏度左右的工作温度下维持结构稳定性，不会因为长期热循环出现形变、安装孔位错位的问题；各个孔位的边缘都做了微小的倒角处理，既能够避免装配时刮伤加热棒、热敏电阻的绝缘层，也能减少装配应力集中，提升长期使用的结构可靠性。块体表面的平面度经过设计校核，安装喷嘴与喉管的端面垂直度满足装配要求，能够保证喷嘴拧紧后与加热块端面完全贴合，减少接触热阻，提升热传导效率；侧面的固定螺纹孔深度经过合理设计，既保证螺丝锁紧后的连接强度，又不会出现螺丝顶入内部孔道、干涉加热棒或热敏元件安装的问题。

　　在实际打印作业中，这款加热块的热容设计能够在挤出流量达到常规热端2-3倍的工况下，将温度波动控制在±2摄氏度以内，保证耗材在熔融腔内充分均匀塑化，尤其是在打印填充率较高、打印速度较快的模型时，不会因为挤出量突然提升出现温度骤降、耗材熔融不足的问题；同时紧凑的外形尺寸不会和打印件、打印机的自动调平探针产生运动干涉，在打印首层、模型边缘凸起结构时能够顺利通过，不需要额外调整喷头的Z轴偏移量或者打印路径。针对工程材料打印的需求，这款加热块的结构也适配保温硅胶套的安装，包裹保温套后能够大幅减少加热块向周围环境的热辐射，一方面降低加热棒的功率损耗，缩短升温时间，另一方面能够减少热端热量向上传导到喉管散热段的比例，避免喉管温度过高导致的耗材提前软化、堵头问题，同时也能减少打印过程中热端温度受环境气流的影响，比如打印机开启箱体风扇、或者开窗通风时，加热块的温度稳定性不会受到明显干扰。从结构设计的合理性来看，这款加热块没有采用复杂的异形结构，所有特征都采用常规的机加工即可完成生产，加工难度低，量产时的尺寸一致性容易保证，用户在后期维护时，如果出现加热孔磨损、螺纹滑牙等问题，也容易找到替换配件；各个孔位的布局充分考虑了接线的便利性，加热棒与热敏电阻的出线方向朝向热端侧方，不会和挤出机的送丝管路、散热风扇的走线产生干涉，装配时线路整理更加方便，也能减少喷头运动过程中线路被拉扯、磨损的风险。
