MJF工艺离心式涡轮喷气叶轮结构设计

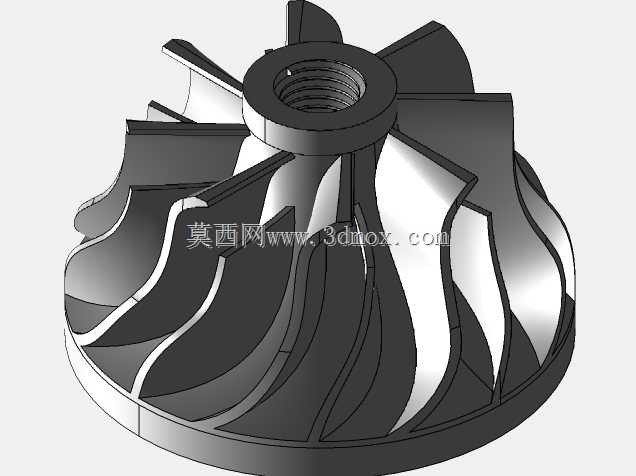

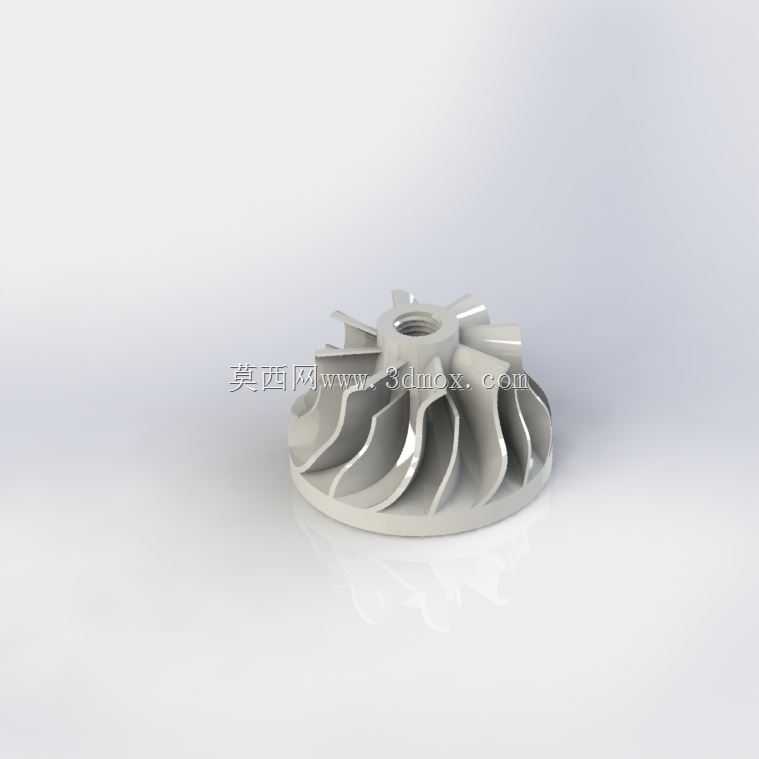

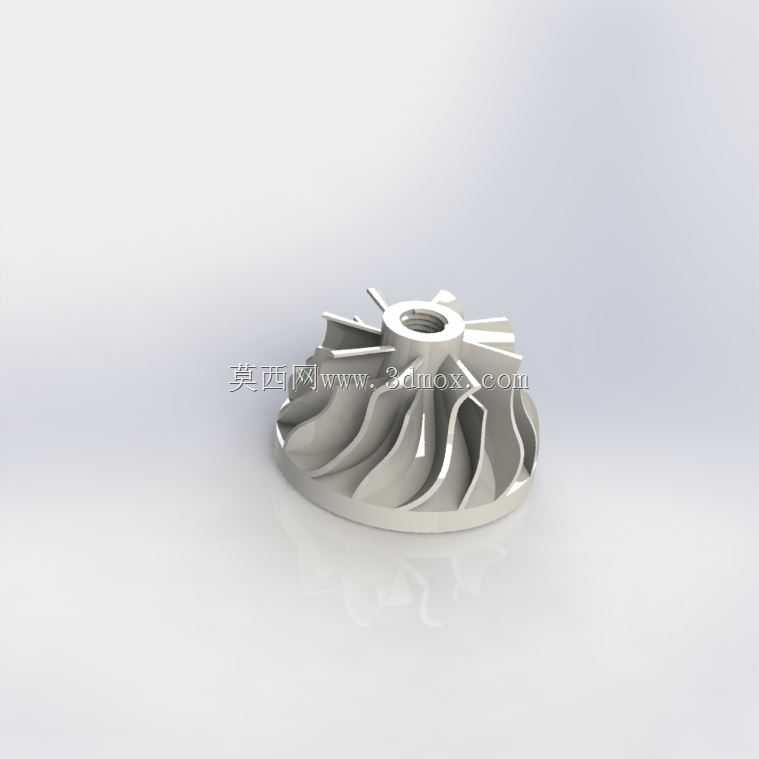

　　这款离心式涡轮喷气叶轮，是面向小型涡喷动力装置开发的核心做功部件，主要适配小型航空动力、微型燃气轮机、高速离心压缩设备的核心级需求，在小型航模动力、便携辅助动力单元、微型分布式供能系统的压气机段承担核心的动能转换作用。从实际工况适配来看，这类叶轮需要在每分钟数万转的高转速下持续工作，既要承受高速旋转带来的巨大离心载荷，还要应对进气端气流不均匀带来的交变振动，同时要保证气流在叶轮流道内完成高效的动能到压力能的转换，减少流动损失带来的效率下降。

　　设计阶段首先要匹配的是安装边界约束，叶轮中心的定位孔采用标准的轴系配合公差，可直接适配对应直径的涡喷主轴，端面预留的锁紧平面可以配合压紧螺母完成轴向固定，不需要额外设计转接结构，安装时只要保证叶轮端面与主轴轴线的垂直度在0.02mm以内，就能避免高速运转时的动平衡超标问题。叶轮的整体径向尺寸控制在适配小型涡喷机匣的范围内，叶片外缘与机匣内壁的设计间隙留足了热膨胀余量，避免高转速下叶轮受热膨胀后与机匣发生刮蹭，同时又不会因为间隙过大导致气流回流损失。

　　叶片的型线设计采用后弯式离心叶片构型，每个叶片的进气角、出气角都经过流道仿真迭代，保证气流从轴向进入叶轮后，能沿着叶片型线平滑转向径向，在叶轮出口处达到设计要求的压力与流速。考虑到采用MJF3D打印工艺的成型特性，叶片的最小壁厚做了针对性加厚，既保证打印过程中薄壁结构不会出现成型缺陷，也能满足高转速下的叶片强度要求，后续如果需要进一步减重，还可以在叶片非工作面做局部的减薄处理，只要通过动平衡与强度校核即可。叶片与轮盘的连接位置做了大圆角过渡，避免应力集中导致的高速下叶片断裂问题，轮盘的厚度从中心到外缘逐渐减薄，既保证中心安装位置的结构强度，也能尽可能降低叶轮整体的转动惯量，减少主轴启动时的负载。

　　和传统五轴数控加工的叶轮相比，这款面向3D打印工艺设计的叶轮，不需要考虑刀具干涉的问题，叶轮流道的曲面可以做到更贴合流体仿真的最优构型，不需要为了刀具可达性牺牲流道的气动效率。打印完成后只需要对中心安装孔做少量的铰削精加工，保证配合精度，其余流道面的打印粗糙度已经可以满足小型涡喷的气动要求，不需要额外的抛光处理，整体加工周期相比五轴加工缩短九成以上，成本也有大幅下降，非常适合小批量的原型验证、定制化动力改装场景使用。

　　在实际装机测试中，这款叶轮可以在设计转速下稳定工作，压比与效率达到设计预期，叶片的振动幅值在安全阈值以内，连续运转测试中没有出现叶片变形、裂纹等问题。如果用于压缩类设备，只需要根据对应介质的特性调整叶片的表面粗糙度要求，就可以直接适配，不需要对整体结构做大幅修改，通用性较强。
