电吉他设备用钟形刻度调节旋钮

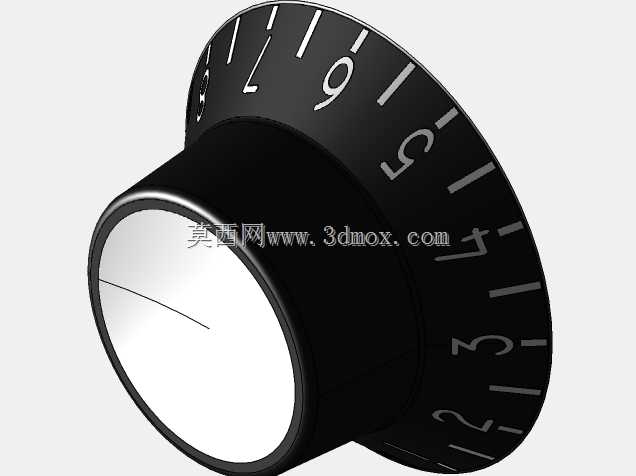

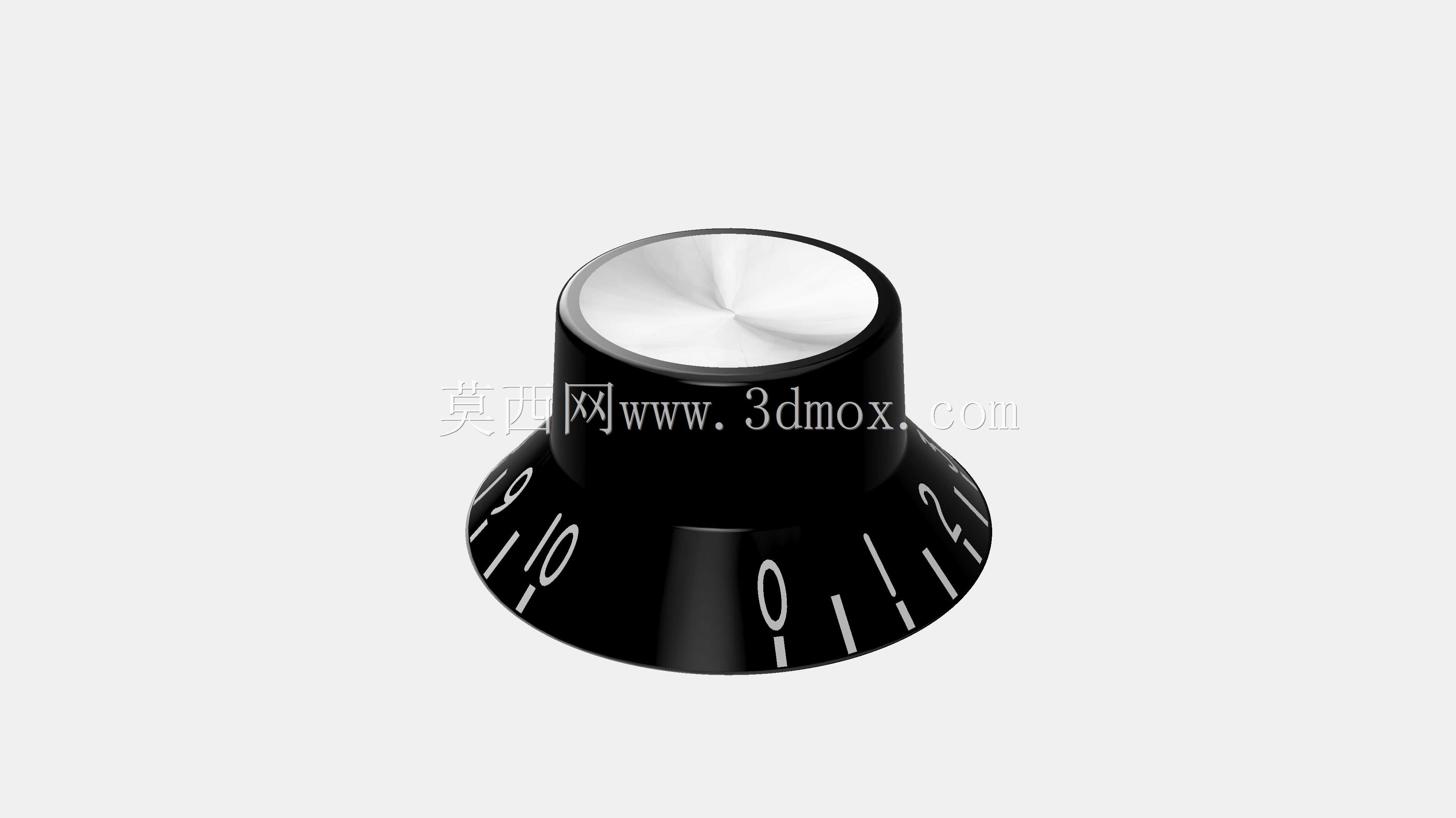

　　这类钟形旋钮常见于电吉他、效果器、专业音频功放设备的控制面板上，核心作用是为电位器提供操作力矩传递，同时通过表面的刻度标识给使用者提供调节量的视觉参考，避免盲操作时的参数偏差。从结构设计来看，旋钮主体采用下宽上窄的钟形锥度结构，下部直径更大，一方面是为了增大手指接触的摩擦面积，旋转施力时不需要刻意捏紧就能带动轴体转动，另一方面下部外伸的裙边刚好覆盖电位器的安装螺母，避免安装紧固件外露影响面板整洁度，同时也能防止日常使用中灰尘、液体顺着轴缝渗入电位器内部，延长电位器的使用寿命。旋钮顶部采用金属质感的平面设计，中心预留与电位器D型轴匹配的安装孔，孔位公差控制在0.1mm以内，装配后不会出现径向旷量，旋转时的阻尼感完全由电位器本身提供，

　　不会因为旋钮配合间隙产生松垮的晃动感。裙边位置蚀刻的0-10刻度线采用凹刻填漆工艺，长期手指摩擦也不会出现标识脱落的问题，刻度线的长短做了区分，整数值位置采用长刻度加数字标识，中间调节位采用短刻度，方便快速识别调节档位，比如电吉他的音量旋钮拧到10是满增益输出，0是完全静音，中间刻度可以快速定位到常用的过载触发音量点。从安装边界来看，这类旋钮的总高度通常在15-18mm之间，下部最大直径在20-22mm，安装后突出面板的高度控制在12mm左右，既不会因为突出过多容易被误碰改变参数，也不会因为太矮导致手指操作时蹭到面板。设计时需要注意旋钮内壁的限位结构，要和电位器的定位凸点匹配，保证旋钮安装后0刻度位置刚好对应电位器的最小量程点，

　　10刻度对应最大量程点，不会出现刻度与实际参数错位的问题。材质选择上，主体采用ABS工程塑料注塑成型，表面做哑光黑磨砂处理，避免强光下产生反光干扰视线，顶部的金属质感面采用电镀工艺，既提升了外观质感，也能减少手指长期接触留下的指纹痕迹。在实际装配场景中，这类旋钮不需要额外的紧固件，直接对准电位器轴按压到位即可固定，拆卸时用平口螺丝刀顺着裙边缝隙轻轻撬动就能取下，方便设备后期维护更换。除了电声乐器领域，这类带刻度的钟形旋钮也常用于小型实验设备、桌面型工控终端的参数调节面板，只要是采用6mm直径D型轴的旋转电位器，都可以匹配使用，设计时的通用化孔位让它的适配范围覆盖了绝大多数小型调节电位器的安装需求。结构上做了等壁厚设计，

　　注塑成型时不会出现缩痕、缺料的问题，壁厚控制在2mm左右，既保证了足够的结构强度，旋转施力时不会出现开裂变形，也不会因为壁厚过大导致材料浪费、成型周期变长。裙边的边缘做了R0.5的圆角处理，手指旋转接触时不会有锋利的割手感，长时间操作调节也不会磨伤皮肤。刻度的数字采用无衬线字体，字号大小控制在3mm左右，正常坐姿下距离设备30-50cm就能清晰识别刻度数值，不需要凑近辨认。顶部的平面和侧面锥面的衔接处做了小倒角过渡，没有尖锐的棱角，避免设备搬运、安装过程中磕碰掉漆或者划伤操作人员。
