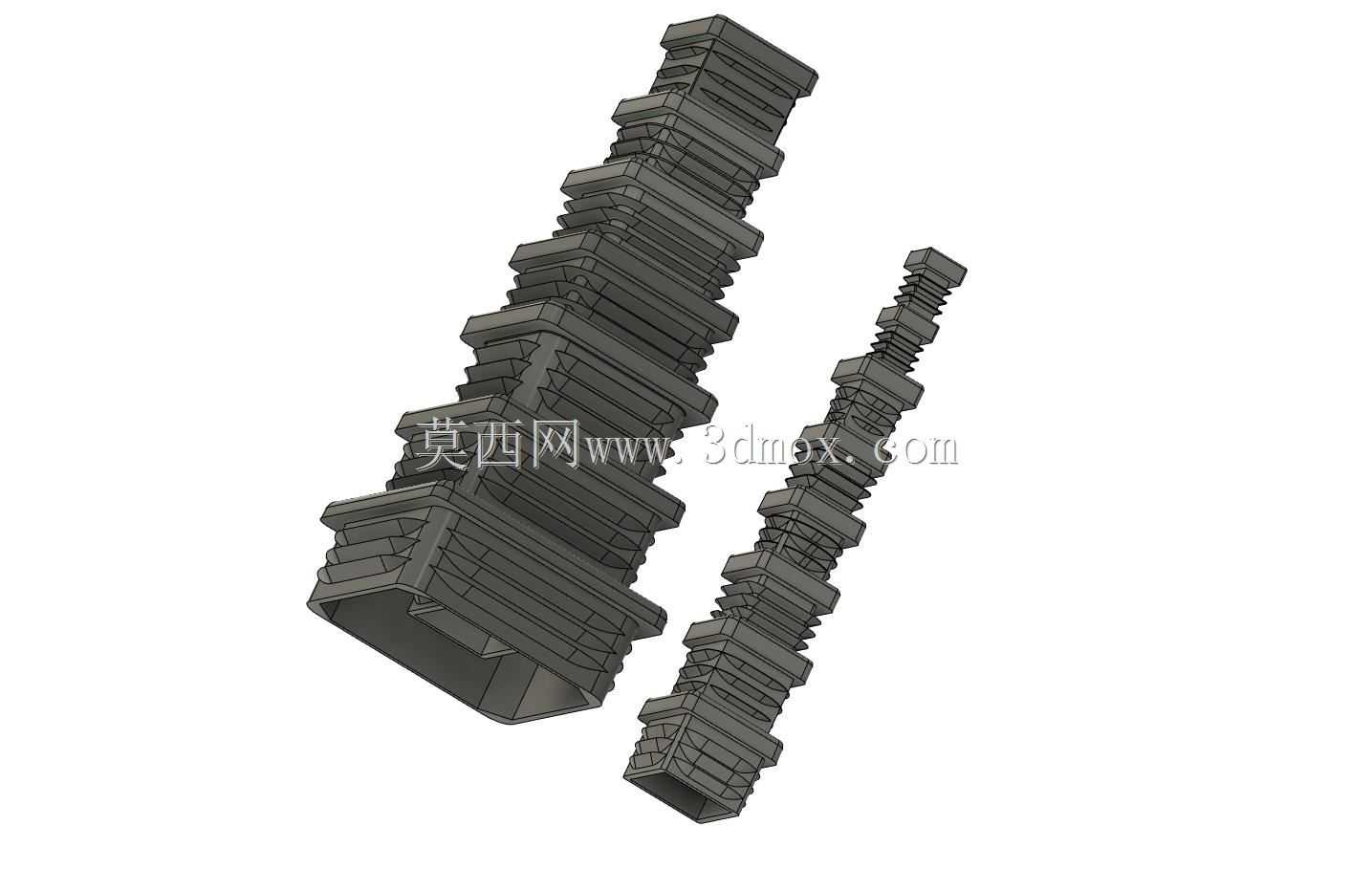

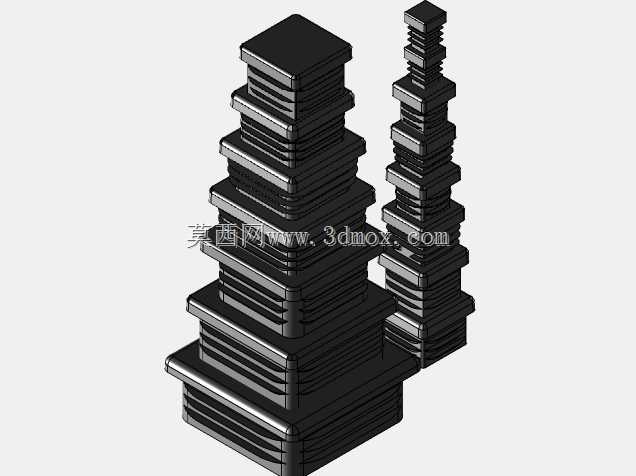

方形卡套式管路插接密封连接构件

　　在低压流体输送、小型设备气动回路、3D打印定制管路排布场景中，这类方形卡套插接构件的应用频次远高于常规圆形快插接头，尤其是在非圆截面管路的布设需求里，它能省去额外的方转圆过渡接头，减少管路节点的泄漏风险点。从实际使用场景来看，这类构件常被用在实验室小型通风管路、定制化设备的方形走线护套管对接、桌面级气动装置的方形气路连接中，相比圆形接头，方形结构在安装时具备天然的防转特性，不需要额外增加防转销或者定位结构，就能保证插接后管路不会发生周向转动，对于有方向对齐要求的管路布设场景，这一特性能大幅降低现场安装的对位难度。

　　从功能特性上看，该构件采用多道环形卡棱结构，每道卡棱的外径略大于对接方管的内径，插接时卡棱会产生微量弹性变形，紧贴方管内壁形成多道密封防线，相比单道密封结构，多道卡棱的设计能在管路存在轻微轴向窜动时依然保持密封性能，不会因为设备运行产生的轻微振动导致密封失效。构件整体采用等壁厚设计，壁厚取值兼顾了结构强度与材料用量，在常规0.2-0.6MPa的低压工况下，不会出现管壁鼓胀或者开裂的问题，同时等壁厚结构也适配FDM类3D打印的成型工艺，打印过程中不需要额外添加支撑结构，成型后去除毛刺即可直接使用，打印成功率高，后期如果需要小批量定制，也可以采用注塑工艺开模生产，结构本身没有倒扣或者复杂曲面，模具抽芯结构简单，开模成本较低。

　　设计思路上，这款构件没有采用传统卡套接头的螺母锁紧结构，而是直接采用过盈插接的方式实现连接，主要是针对快速拆装、低压无强冲击的管路场景，省去了螺母旋紧的操作步骤，安装时只需要将对接方管对准构件端部用力推入即可，拆卸时直接轴向拔出，不需要额外工具，对于需要频繁拆装维护的管路场景，这种快插结构能大幅提升维护效率。构件的两端采用对称式结构设计，两个连接端的尺寸一致，可以直接对接两根同规格的方形管材，不需要区分公端母端，现场安装时不需要辨别接头方向，能减少安装出错的概率。构件中部的定位凸台尺寸略大于卡棱外径，安装时方管推入到抵接凸台端面即达到安装到位的位置，现场施工时不需要额外测量插入深度，只要推到无法继续推进就完成安装，能避免插入深度不足导致的连接脱落或者密封失效问题。

　　从安装边界尺寸来看，构件的方形截面外接圆尺寸小于同通径圆形快插接头的外径，在管路排布空间紧凑的场景下，方形结构可以实现紧密并排布设，相邻管路之间不会出现圆形接头排布时的间隙浪费，能有效压缩管路整体占用的空间，适合在小型设备内部的狭小腔体内布设管路。卡棱的倒角设计采用15度导入角，安装时能自动导正对位，即使方管端部存在轻微的裁切毛刺或者尺寸偏差，也能顺着倒角顺利插入，不会出现卡滞或者顶坏卡棱的问题。每道卡棱之间的退刀槽深度控制在0.3mm，既保证了卡棱的弹性变形空间，又不会因为槽深过大导致构件整体的结构强度下降，在承受轴向拉拔力时，槽底位置的应力集中系数控制在合理范围内，不会出现断裂问题。

　　实际选型使用时需要注意，这类插接构件适配的方管尺寸公差需要控制在±0.1mm以内，如果方管内径尺寸偏大，会导致卡棱的过盈量不足，容易出现泄漏或者脱落，如果内径尺寸偏小，会导致插入力过大，安装困难甚至撑裂构件。对于有一定耐腐蚀要求的使用场景，可以选用PETG或者ABS材质打印制作，常规场景使用PLA材质即可满足强度要求，如果是用于输送有一定温度的流体，需要选用耐温更高的PC或者尼龙材质制作，避免高温下构件软化变形导致密封失效。在管路布设时，多根构件并排安装时，中部的凸台结构可以作为定位基准，保证所有管路的插入深度一致，整体排布整齐美观，同时凸台结构也可以作为绑扎固定的受力点，使用扎带将管路固定在设备机架上时，扎带可以抵在凸台侧面，避免管路长期使用后出现轴向滑移。
