手动铣床数控化改装步进电机安装支架套件

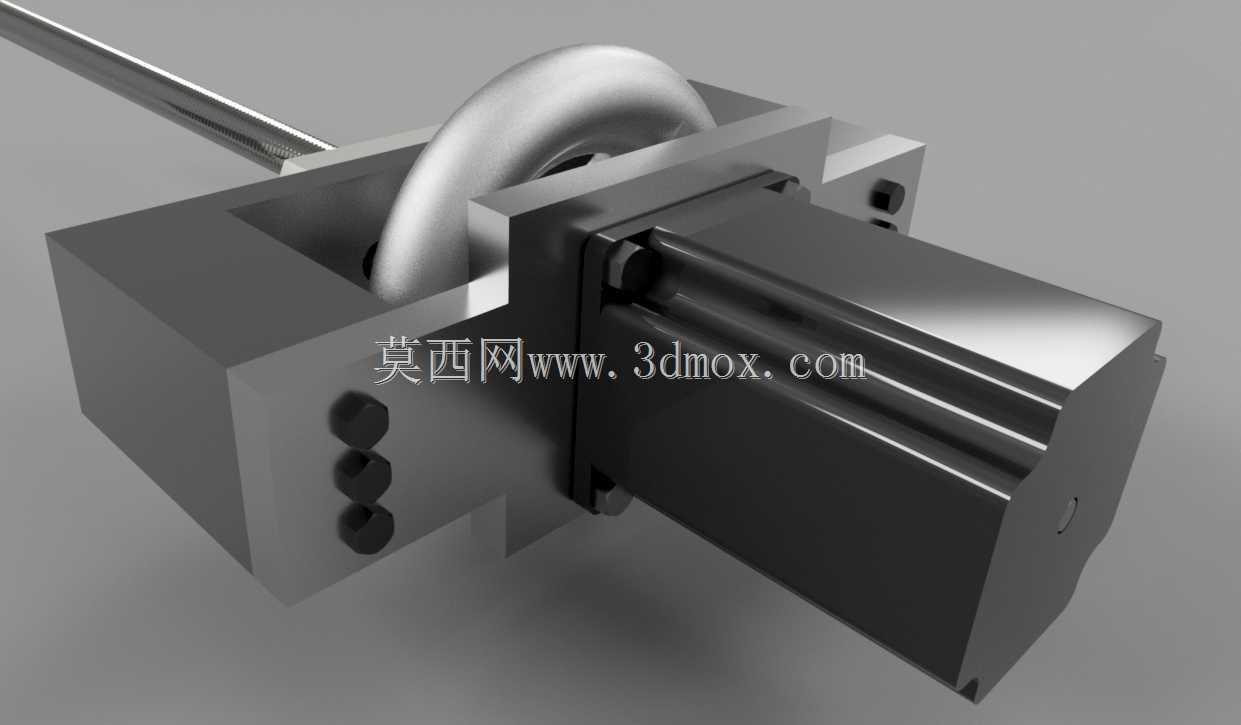

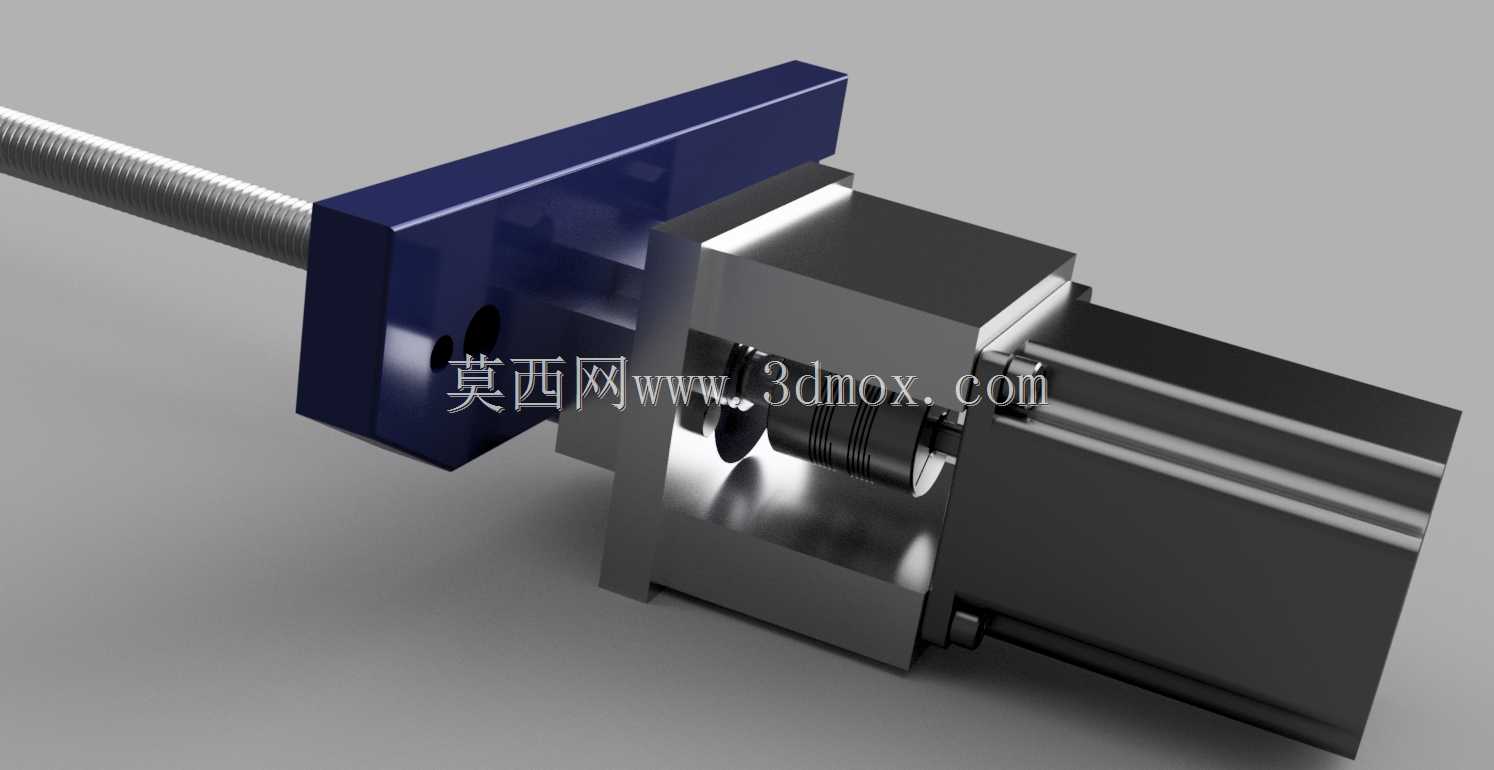

　　在小型机加工车间的设备升级场景里，不少作坊仍在使用保有量不低的Manrod-222型手动铣床，这类设备操作依赖人工手轮进给，批量加工时重复定位精度差、劳动强度高，直接更换全新数控铣床的成本对小微加工主体而言压力较大，通过加装步进电机与传动组件完成数控化改造，是性价比极高的升级路径，这套支架套件正是为该类改装场景专门设计的结构组件。整套套件由10个独立部件组合而成，覆盖X、Y、Z三个进给轴的步进电机安装点位，不需要对原铣床的床身、导轨基体做焊接、大面积铣削等不可逆破坏加工，所有安装位均匹配原机床的现有螺纹孔与装配基准，改装过程中仅需拆卸原手轮及相关端盖，即可完成支架的定位固定，大幅降低改装的施工门槛与出错概率。从结构设计逻辑来看，

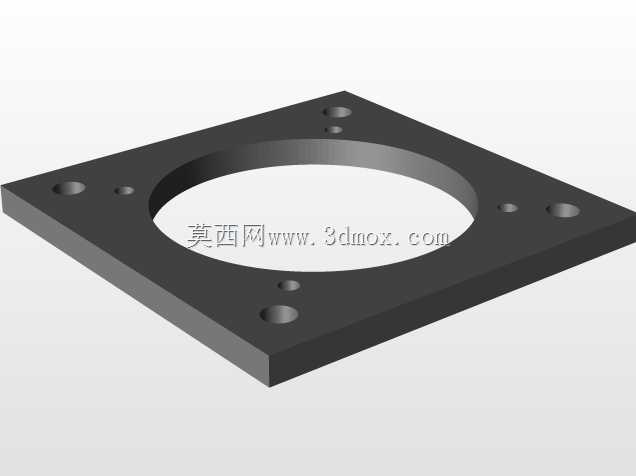

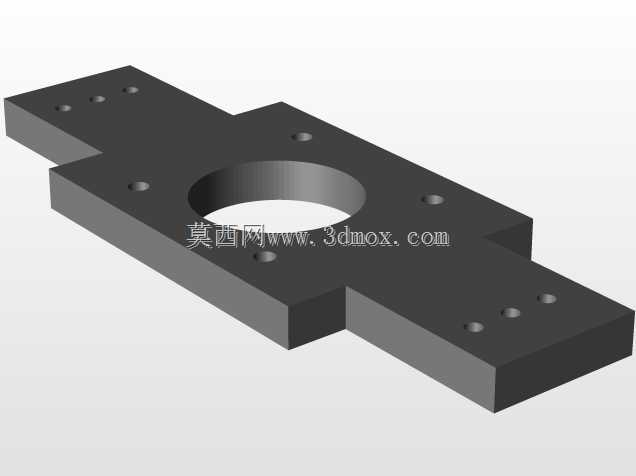

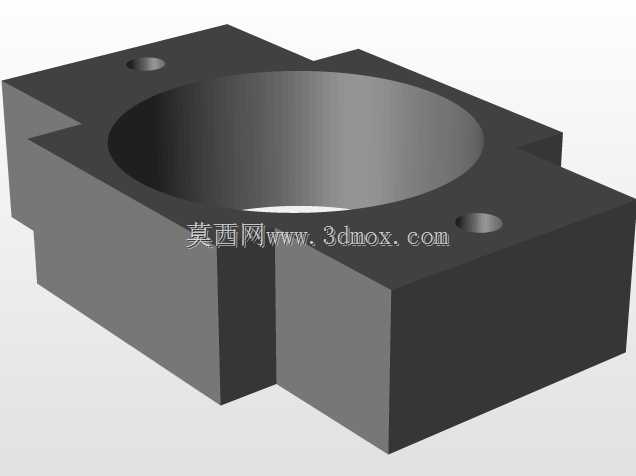

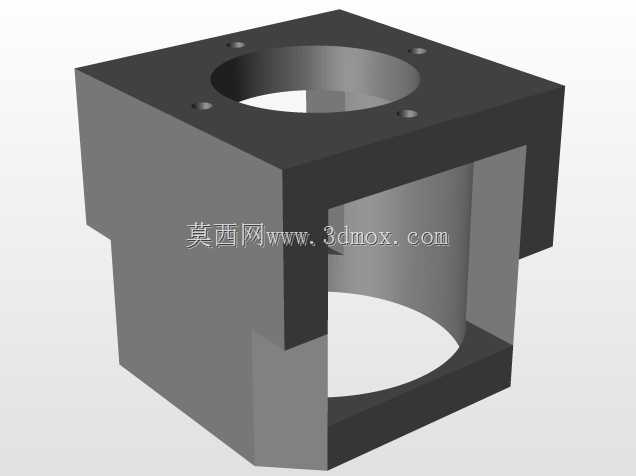

　　每个轴的支架都采用了分体式定位结构，支架与机床贴合的安装面做了贴合度适配设计，安装时可通过预装定位销先完成初定位，再锁紧固定螺栓，避免电机输出轴与原机床丝杠的同轴度出现偏差，减少传动过程中的别劲、卡顿问题；支架上预留的电机安装孔采用长圆孔设计，可在小范围内调整电机的安装位置，方便张紧同步带或者调整联轴器的压紧间隙，适配不同批次机床的尺寸公差，也给后期维护更换传动件留出操作空间。考虑到铣床加工时存在持续的切削振动，支架的主体承力部位做了加厚处理，拐角位置设置了加强筋结构，避免步进电机高速进给时支架产生共振，影响加工表面质量；穿线部位预留了规整的走线槽位，可将电机的动力线、编码器线沿支架边缘固定，避免加工过程中切屑、切削液飞溅磨损线缆，

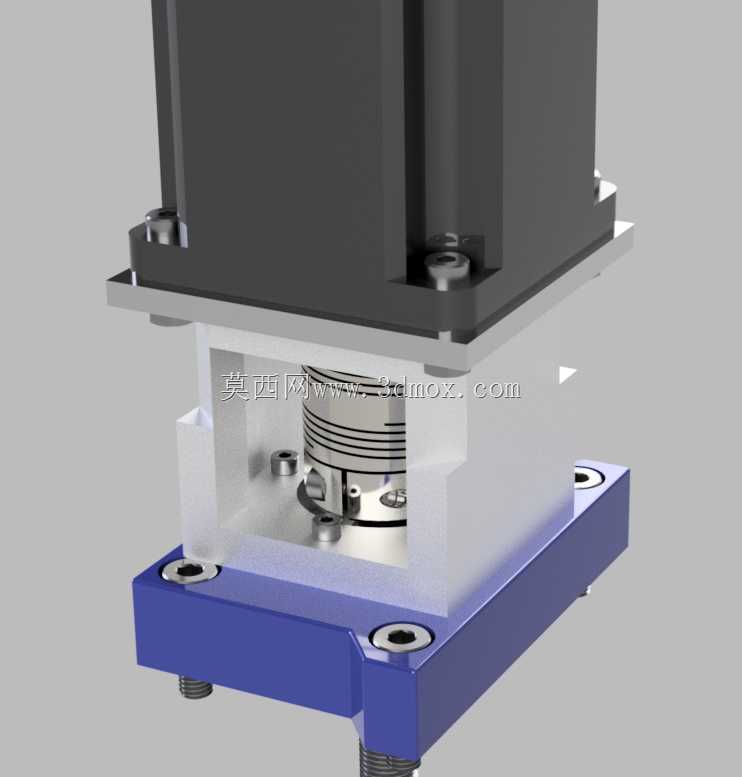

　　也不会和运动的工作台、滑枕产生干涉。每个轴的支架都严格匹配对应进给轴的安装边界：X轴支架安装在工作台横向进给端，不会超出工作台的最大行程范围，避免工作台移动到极限位置时撞到支架；Y轴支架贴合床身侧面安装，预留出了润滑管路的安装空间，不会遮挡原机床的润滑油注油口；Z轴支架安装在滑枕端部，整体重量做了优化控制，不会增加Z轴的配重负担，避免Z轴上下进给时出现下坠、爬行问题。套件附带的二维工程图明确标注了每个部件的形位公差要求，安装面的平面度、孔位的位置度都给出了明确的加工精度参考，不管是自行加工制作还是外协生产，都能直接参照图纸要求控制加工质量，组装完成后三个轴的电机输出动力可平稳传递到原机床的进给丝杠上，

　　配合对应的数控系统即可实现三坐标联动铣削，完成平面、型腔、简单曲面的自动加工，把原有的手动设备升级为简易数控铣床，既保留原机床的刚性基础，又能实现数控加工的自动化进给能力，适合小型加工店做设备数控化升级、教学实训场景的机床改造项目使用，也能作为同类小型手动机床数控改装的结构参考，帮助设计人员快速搭建改装结构的基础框架，减少重复设计的工作量。
