SIG Kilo2000激光测距仪三脚架适配支架

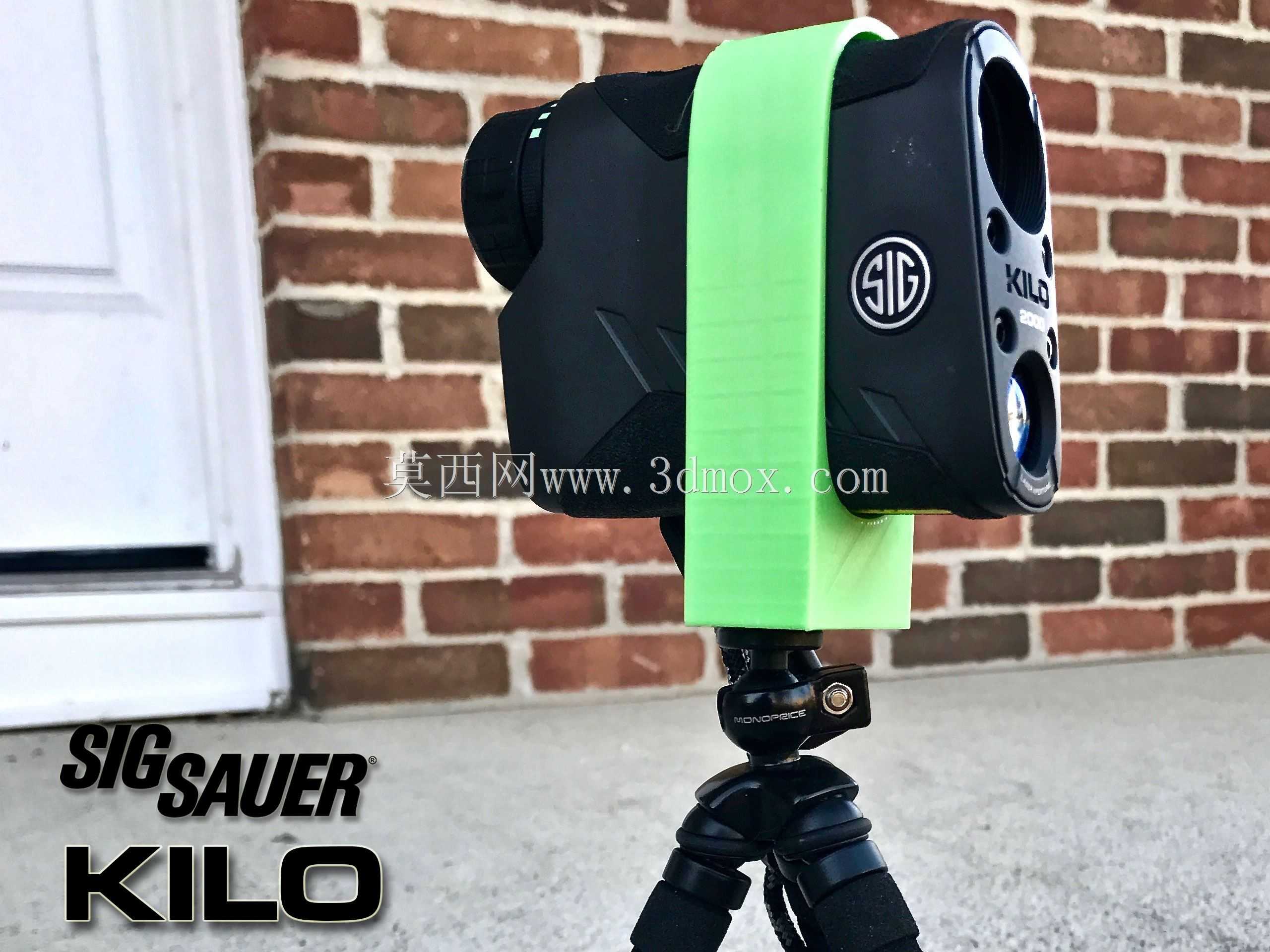

　　在户外射击、远距离观测作业场景中，激光测距仪的稳定架设直接影响测距精度与观测效率，原厂配套的专用支架采购成本较高，且适配性往往局限于单一设备，难以兼容通用三脚架的安装标准，这一痛点在实际作业中经常给使用者带来额外的成本负担与使用限制。本次设计的适配支架，核心用途是实现SIG Kilo2000激光测距仪与标准三脚架的快速连接，无需改动测距仪本身结构，即可借助通用三脚架的稳定支撑完成长时间测距、观测作业，同时也可配合快装插件实现设备在不同承载平台间的快速切换。

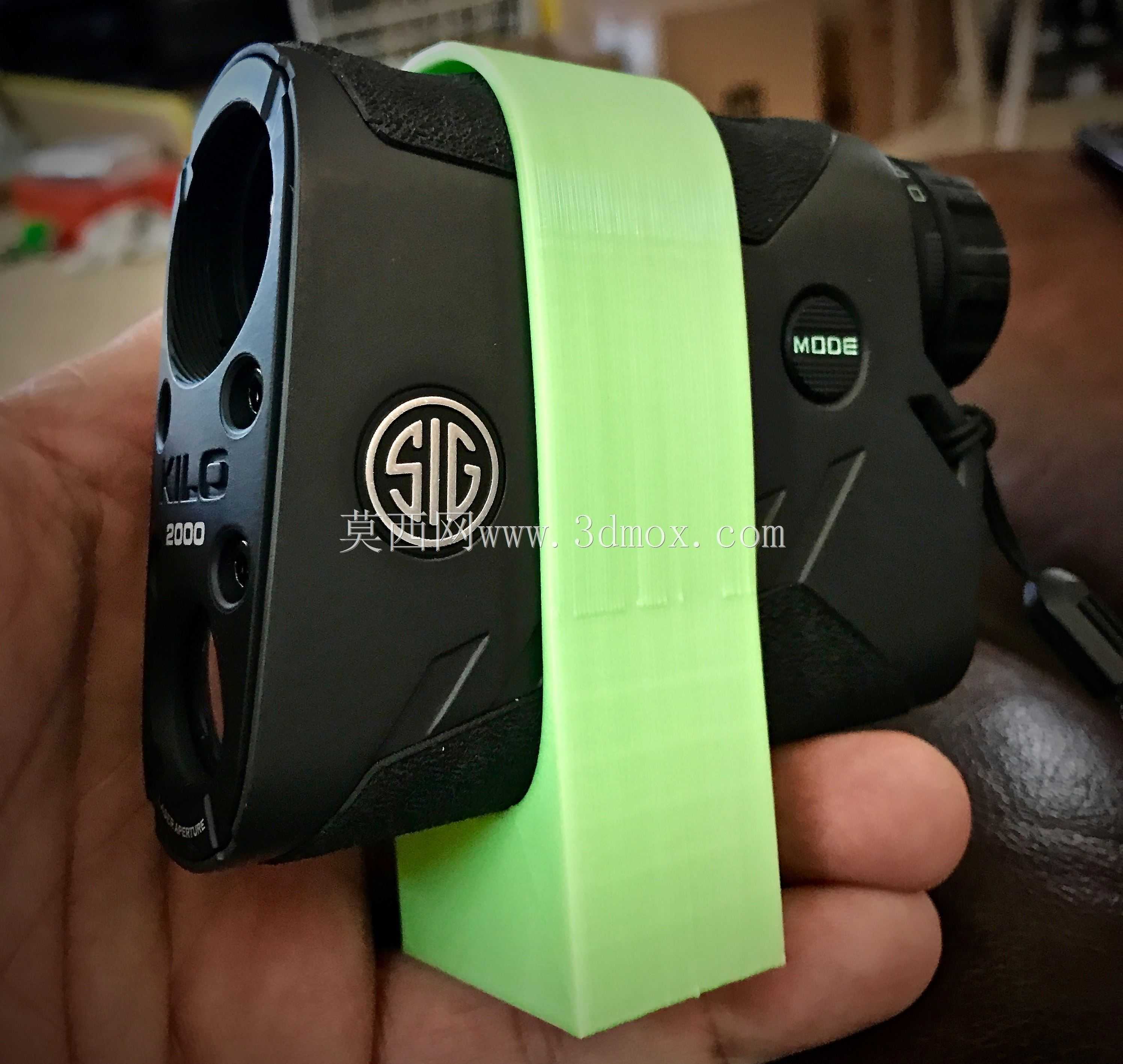

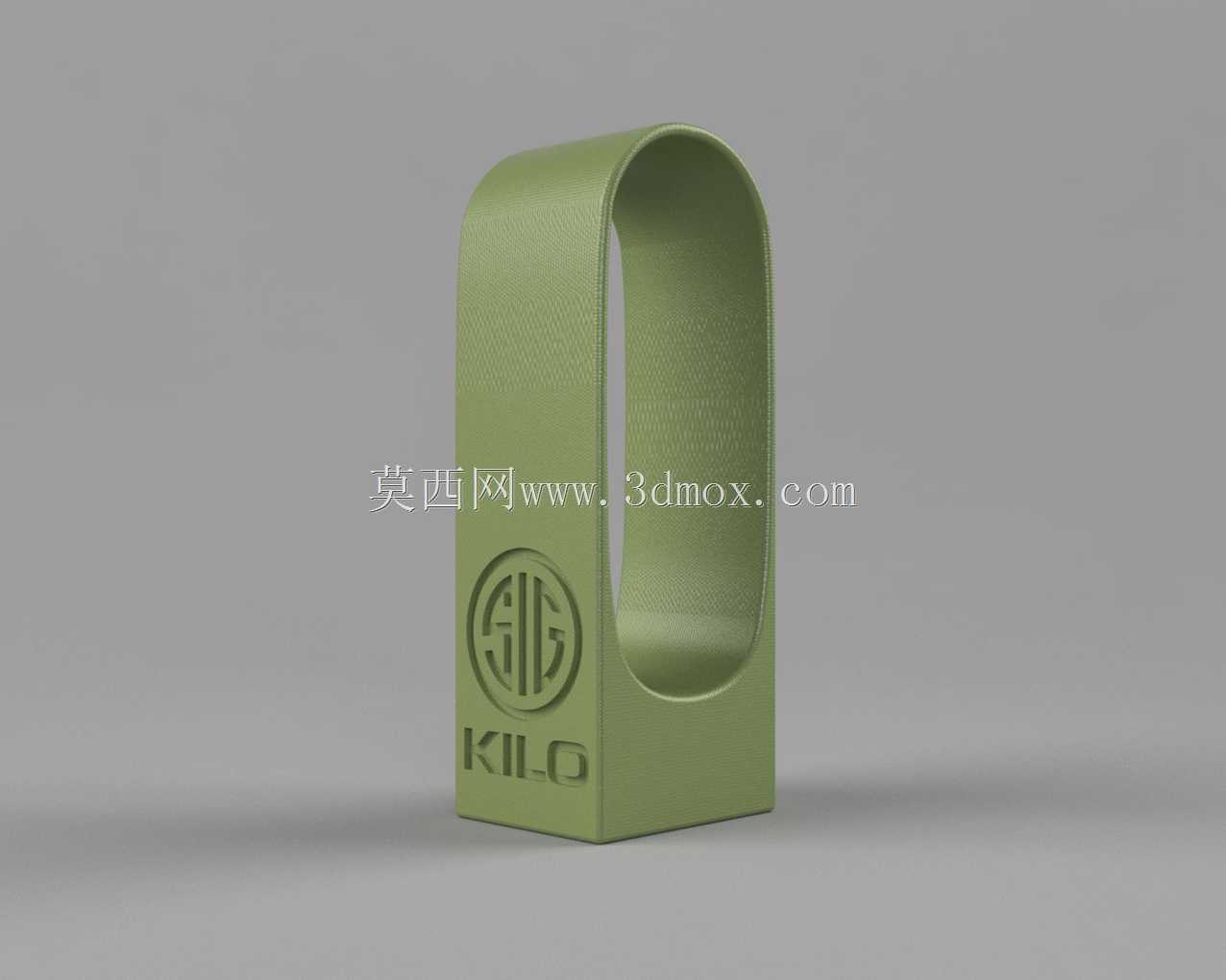

　　从功能特性来看，支架主体采用一体化环形抱合结构，与测距仪的握持部位轮廓完全贴合，安装后不会遮挡测距仪的镜头、操作按键与信号发射接收端口，保证设备原有功能不受任何影响。支架底部设计有标准1/4"-20 UNC三脚架连接螺纹，这一规格是摄影、测绘、观测类三脚架的通用安装接口，可直接匹配市面上绝大多数常规三脚架、快装板组件，无需额外配置转换接头。针对实际使用中握持手感不佳、安装易松动的问题，设计阶段对支架的壁厚做了针对性调整，将原始壁厚从25mm增加至30mm，既提升了支架整体的结构强度，避免户外使用中受碰撞、挤压发生形变，也让支架与测距仪组合后的握持部位更贴合手型，长时间持握观测不易产生疲劳感。

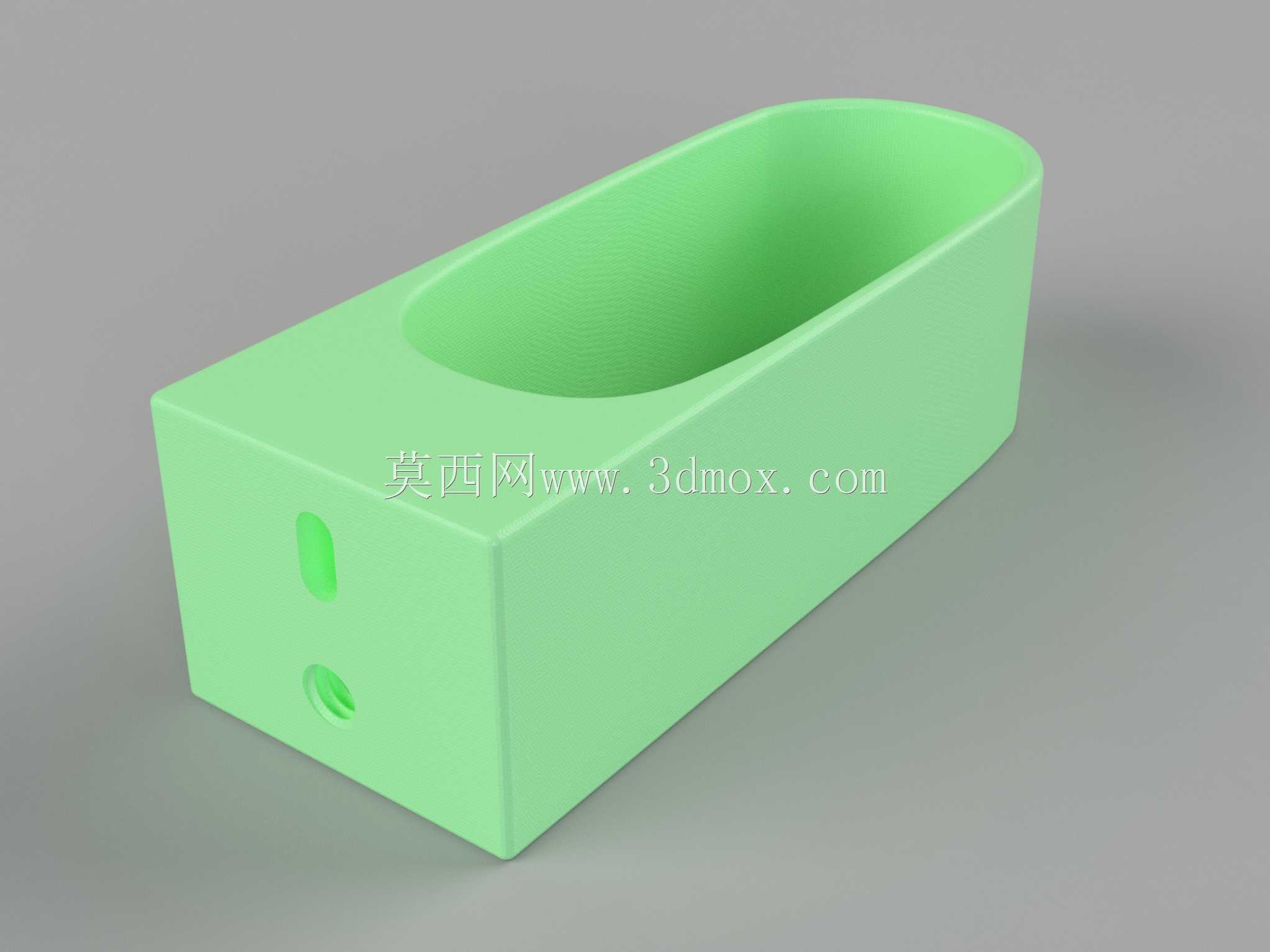

　　安装边界与尺寸设计上，支架底部的安装孔位做了加深处理，将原有2.5mm的孔深拓展至5mm，配合标准螺纹的啮合长度，可保证三脚架快装螺丝完全拧入后不会出现滑牙、松动的问题，即使在大风天气、野外复杂地形架设时，也能保证测距仪的安装稳定性。同时在底部安装孔的两侧增加了局部加厚的肉位，进一步提升螺纹孔周边的结构强度，避免反复拆装螺丝导致孔位开裂。考虑到3D打印成型后的边缘锐边容易划伤手部、也可能在安装时刮蹭测距仪表面涂层，整个支架的外轮廓边缘都做了1mm的圆角菲力处理，所有棱边都做了钝化过渡，既提升了使用安全性，也让成品的外观质感更统一。

　　设计思路上，整个结构优先考虑3D打印的工艺可行性，没有设计复杂的倒扣、悬空结构，无需添加大量支撑即可完成打印成型，降低打印过程中的材料损耗与后处理工作量。结构上没有采用额外的螺丝、卡扣等紧固件，依靠支架本身的尺寸精度与材料弹性实现与测距仪的抱紧固定，安装时只需将测距仪从支架上方滑入即可完成装配，拆卸时直接向上拔出即可，操作步骤简单，适合户外场景下快速拆装。除了适配三脚架安装的基础版本外，还预留了品牌标识的浮雕结构，可根据使用需求选择带标识或无标识的版本，满足不同使用者的个性化需求。

　　实际使用场景中，该支架不仅可用于户外射击运动中的测距仪架设，也可适配野外测绘、工程勘测、野生动物观测等需要长时间固定激光测距仪的作业场景，借助通用三脚架的调节能力，可实现不同高度、不同角度的测距作业，相比手持测距的方式，能有效降低手部抖动带来的测距误差，提升远距离测距的精度与稳定性。支架整体结构紧凑，安装后不会过多增加测距仪的整体体积，收纳时可直接随测距仪放入设备包中，不会占用额外的收纳空间，适合户外作业随身携带。
