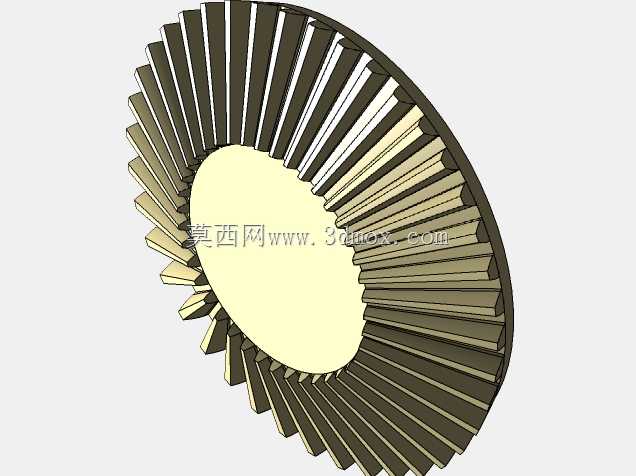

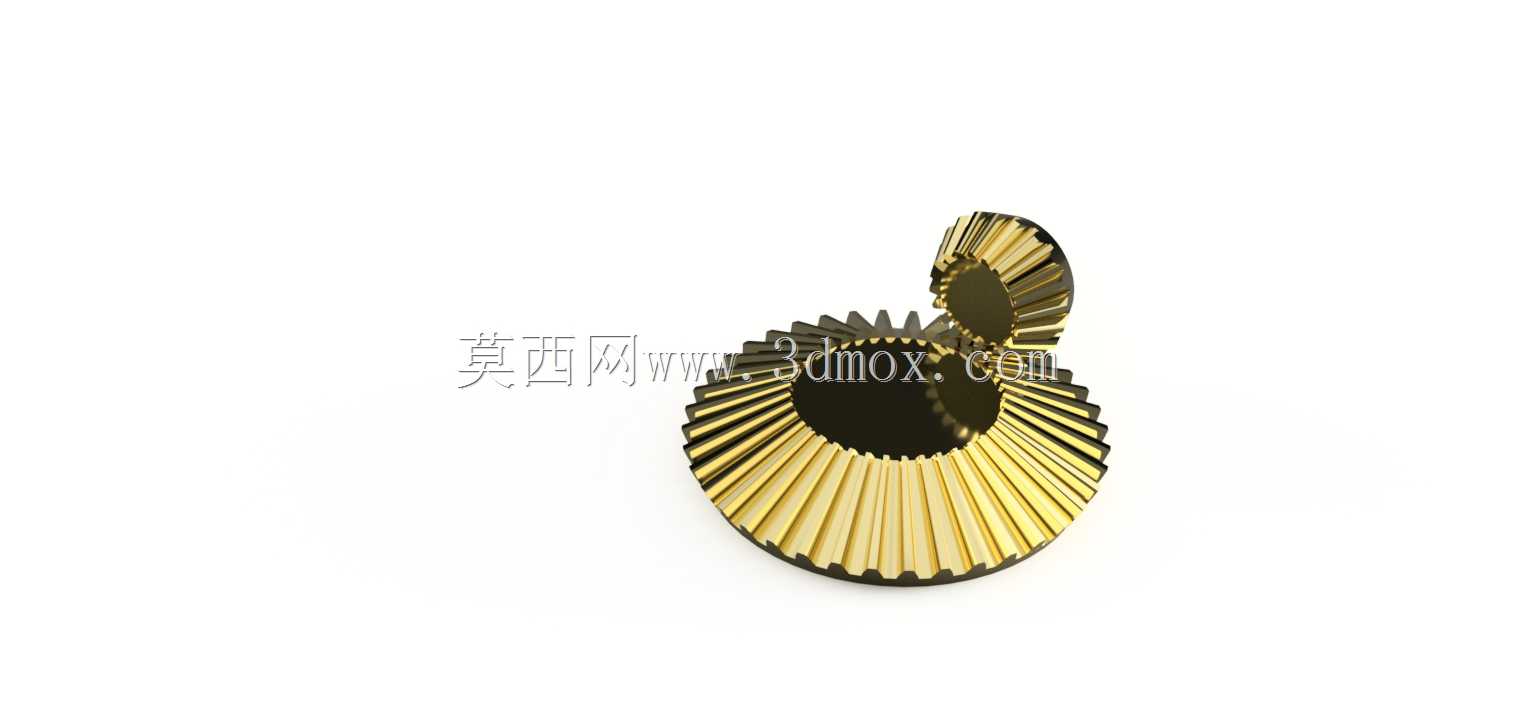

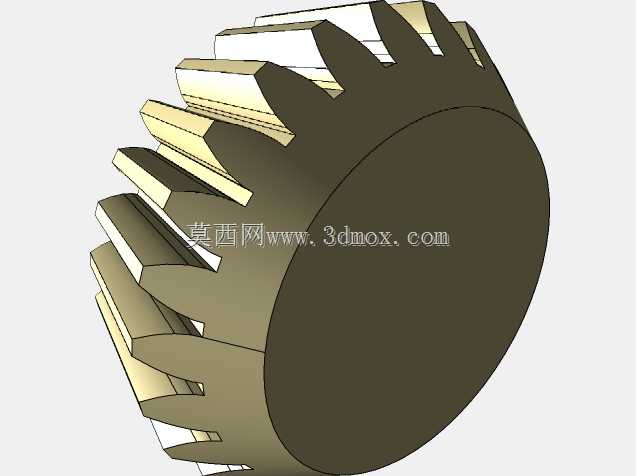

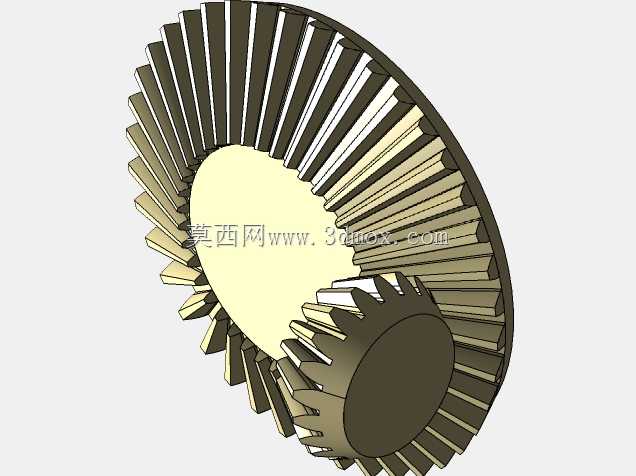

模数1配对锥齿轮组40齿与10齿传动结构

　　这套锥齿轮组采用模数1设计，包含40齿与10齿两个配对锥齿轮，核心用于相交轴间的旋转运动与扭矩传递，在小型自动化设备、精密传动模组、轻工机械的进给机构、小型动力头转角传动场景中应用广泛，能够实现90度相交轴的动力换向，适配小空间内的传动布局需求。从实际工程应用来看，这类小模数锥齿轮常被用在桌面级自动化设备的动力转向部位，比如小型输送线的转角驱动、精密检测设备的工位切换传动、小型机械手的关节动力传递，相比圆柱齿轮，锥齿轮的相交轴传动特性可以省去额外的换向传动结构，压缩整体设备的安装空间，在布局紧凑的小型设备中优势明显。两个齿轮的齿形采用直齿锥齿设计，加工工艺适配常规铣齿、刨齿加工流程，不需要专用的螺旋齿加工设备，加工成本可控，

　　装配时的调整难度也低于螺旋锥齿轮，适合中小批量的设备配套使用。设计过程中重点匹配了两个齿轮的分锥角，确保啮合时齿面接触痕迹处于齿面中部，避免偏载导致的齿面磨损加剧，40齿齿轮作为从动轮时可实现4:1的减速比，输出扭矩提升的同时降低输出转速，适配需要低速大扭矩的末端执行机构；若将10齿齿轮作为从动轮，则可实现增速传动，适配需要高转速输出的轻载场景。安装边界方面，两个齿轮的轴向定位基准为各自的背锥端面，装配时需要保证两齿轮的轴线交点与分锥顶点重合，轴向窜动量需要控制在0.02mm以内，避免啮合间隙过大导致传动回差超标，或是间隙过小引发的卡滞、齿面磨损过快问题。齿侧间隙预留适配常温下的金属传动工况，考虑到小模数齿轮的热膨胀量较小，

　　常温工况下预留0.01-0.03mm的侧隙即可满足使用需求，若用于高温工况环境则需要适当放大侧隙，避免热胀导致的齿面咬合。从结构特性来看，直齿锥齿轮的啮合过程为逐齿进入、逐齿退出，传动过程中会存在一定的啮合冲击，因此这套齿轮组更适配转速不超过1500r/min的中低速传动场景，若用于更高转速的工况，则需要额外做齿顶修缘处理，降低啮合冲击带来的振动与噪音。实际选型配套时，需要注意安装轴的支撑刚性，两相交轴的轴承需要选用能承受径向与轴向联合载荷的类型，因为锥齿轮啮合时会产生轴向分力，若支撑刚性不足，会导致齿轮啮合位置偏移，加速齿面磨损，严重时甚至会出现断齿问题。这套配对齿轮在设计时已经完成了啮合干涉校验，

　　两个齿轮在全齿宽啮合过程中不存在齿顶与齿根的干涉问题，装配时只需要调整好轴向位置，保证齿面接触面积达到齿宽的60%以上、齿高方向接触面积达到50%以上，即可实现稳定的传动效果，不需要额外做齿形修配，能够降低现场装配的调试难度。在日常维护场景中，这类开式传动的锥齿轮需要定期涂抹润滑脂，避免干摩擦导致齿面过早磨损，若用于闭式传动箱内，则可以采用润滑油飞溅润滑，能够大幅提升齿轮的使用寿命。针对部分需要正反转切换的传动场景，这套齿轮的侧隙设计也能满足正反转的回差要求，在轻载精密传动场景中，若需要进一步降低回差，可以通过调整两齿轮的轴向安装距离，将侧隙控制在0.01mm以内，不过此时需要注意润滑的充分性，避免齿面磨损加快。
