阿德利型摆杆式行程限位开关结构

　　在自动化产线、机床设备、输送系统的位置检测环节，这类摆杆式限位开关是出镜率极高的检测元件，核心作用是通过机械接触触发内部触点通断，实现设备行程限位、位置到位检测、安全联锁保护等功能，避免设备运动部件超程碰撞、误动作引发的设备损坏或安全事故。

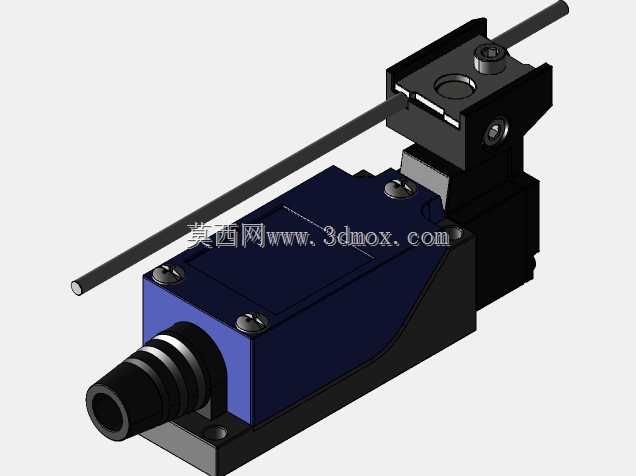

　　从结构设计来看，这款开关采用分体式模块化布局，主体外壳分为上下两个腔体，下半部分为触点与接线腔，侧面预留了线缆锁紧接头安装位，采用锥面加密封圈的旋紧结构，能够在常规工业车间环境下阻挡粉尘、切削液飞溅进入腔体内部，保障触点接触可靠性；上半部分为摆杆触发机构安装座，通过四颗内六角紧固螺钉与下腔体连接，结合面预留密封槽安装位置，可适配不同防护等级的密封需求。触发摆杆采用细长金属圆杆结构，摆杆与安装座的转轴部位设置了复位扭簧，当外部运动部件触碰摆杆时，摆杆绕转轴偏转带动内部凸轮机构触发触点动作，外力撤销后扭簧带动摆杆自动复位，触点回归初始状态。

　　安装边界方面，这款开关的主体基座为标准矩形结构，底部预留两个贯通安装孔，孔位间距符合主流工控元件安装尺寸规范，可直接通过螺栓固定在设备机架、安装板的预设螺孔上，不需要额外制作异形转接板；摆杆的初始伸出长度可根据实际检测距离调整，松开摆杆锁紧螺钉即可调整摆杆伸出长度，适配不同的触发行程需求，调整到位后锁紧螺钉即可固定摆杆位置，避免运行过程中摆杆移位导致检测失效。

　　实际选型应用时，需要重点关注几个结构细节：一是摆杆的触发角度与触发行程，这款开关的摆杆最大偏转角度可达60度，有效触发角度在15度到45度区间，安装时需要确保运动部件触碰摆杆时的接触点在摆杆有效行程范围内，避免摆杆过压损坏内部转轴结构；二是接线腔的线缆进线方向，侧面的线缆接头可根据现场布线需求调整安装方向，适配从设备下方、侧方走线的布线场景，减少线缆弯折应力；三是开关的触发力参数，这款摆杆结构的触发力控制在合理区间，既不会因为触发力过小导致设备运行振动引发误触发，也不会因为触发力过大对运动部件造成额外阻力，适配大部分轻载运动机构的检测需求。

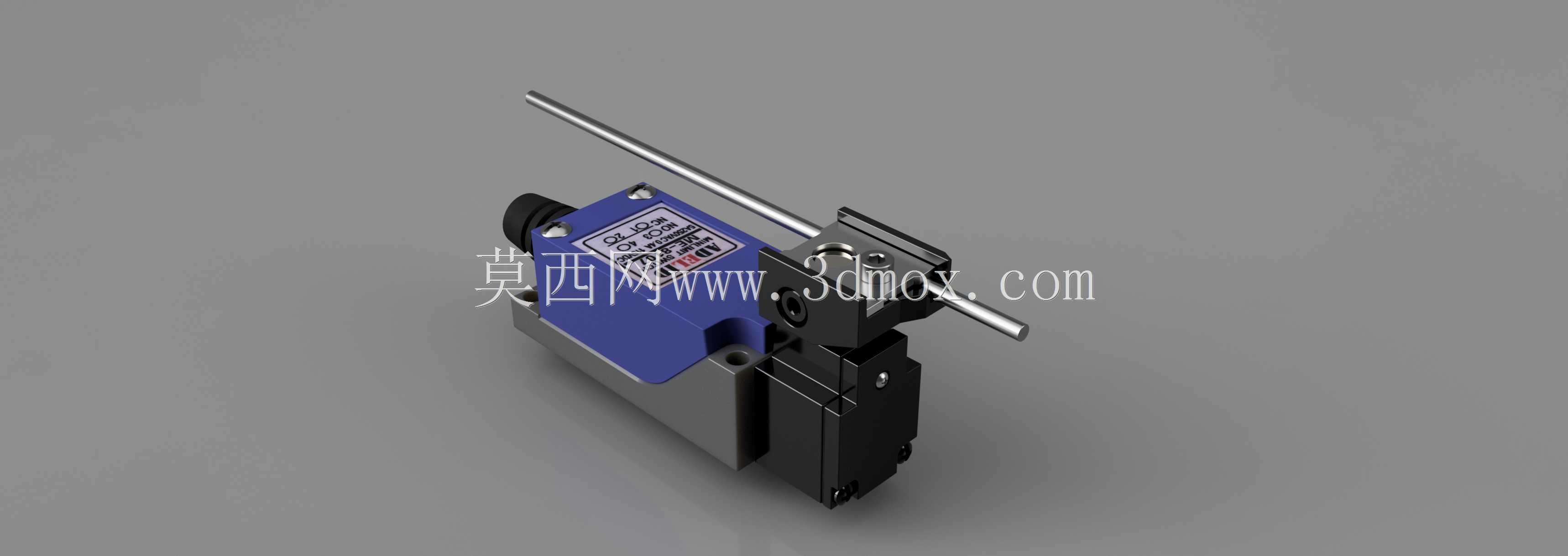

　　从建模细节来看，这款模型完整还原了开关的所有装配细节，包括外壳的分型线、紧固螺钉的沉头结构、摆杆转轴的配合间隙、线缆接头的防滑滚花结构，甚至内部凸轮触发机构的运动关系也做了对应约束，可直接用于设备三维装配的干涉检查、安装位置模拟，也可作为电气元件库的标准模型调用，不需要二次修整结构细节。在设备布局设计阶段，将该模型导入装配体后，可直接模拟运动部件的行程范围，确认摆杆触发位置是否合理，安装空间是否足够，线缆弯折半径是否符合布线要求，提前规避现场安装时出现的干涉、触发位置偏差等问题。

　　这类限位开关的应用场景覆盖极广，从普通皮带输送机的头尾到位检测，到数控机床的轴行程硬限位，再到自动化夹具的夹紧到位确认、立体仓库堆垛机的位置限位，都能看到这类结构的身影，不同应用场景下只需要更换不同形式的摆杆，比如滚轮摆杆、弹簧摆杆、可调长度摆杆，就能适配不同的检测需求，而这款模型的主体安装尺寸是通用标准尺寸，替换摆杆时不需要更改主体安装孔位，能够快速适配不同工况的改造需求。
