PVS14透镜固定环对齐拧紧专用工装

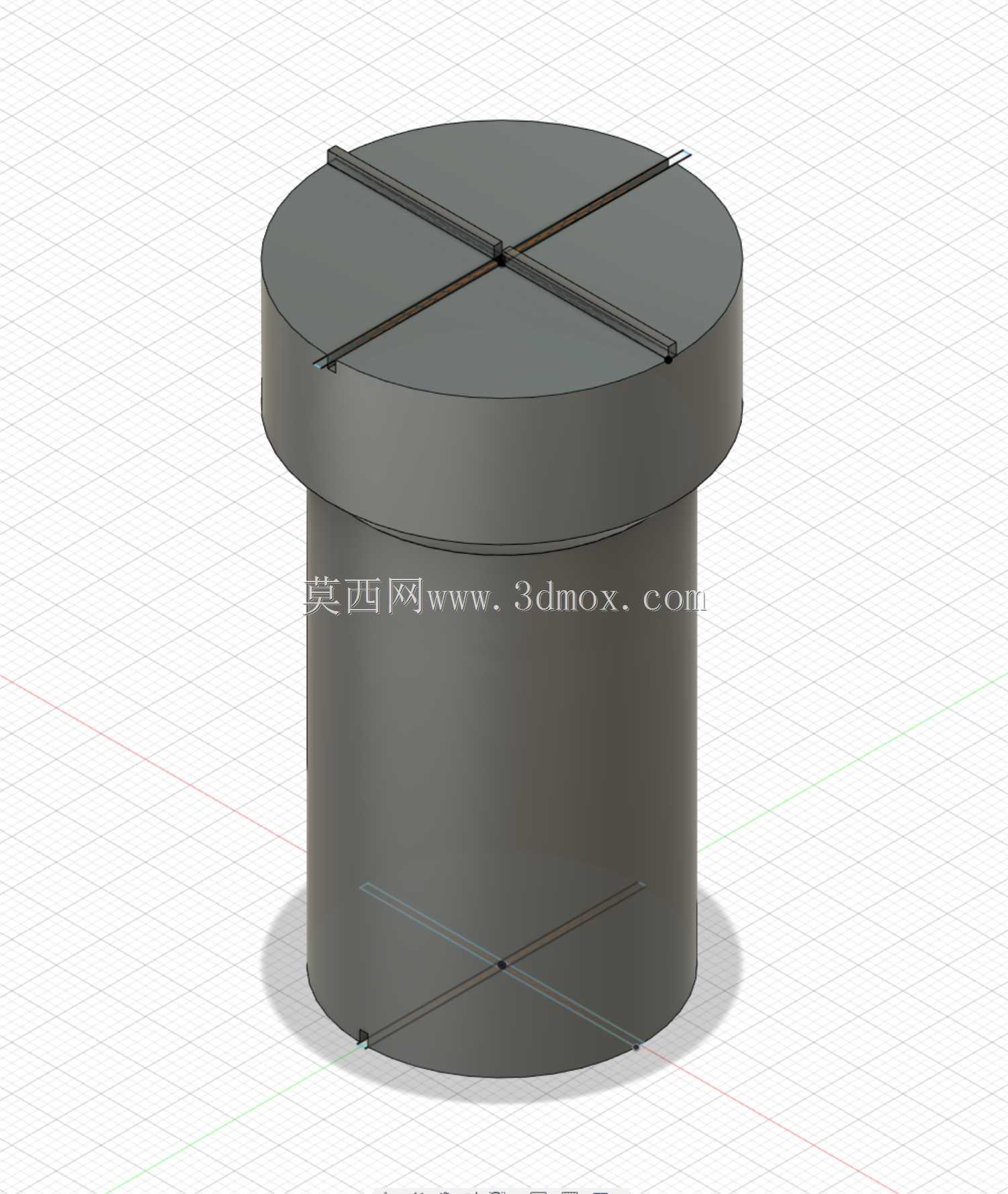

　　在夜视仪光学组件的装配环节，PVS14作为主流的单目夜视设备，其透镜固定环与卡套管固定环的装配精度直接影响光轴同轴度，进而决定成像清晰度与设备整体抗震性能，以往手工装配时，常出现固定环偏斜、拧紧力矩不均的问题，轻则导致透镜压合应力不均产生成像畸变，重则在后续使用受震动时出现固定环松脱、透镜移位的故障。这款专用工装正是针对这一装配痛点设计，整体采用阶梯圆柱式结构，上部大直径端为操作施力段，下部小直径端为定位导向段，上下端面均开设十字交叉的定位槽，可同时适配透镜固定环与卡套管固定环的对位需求。

　　从实际装配场景来看，工装下部圆柱段的外径与卡套管固定环的内孔采用H7/g6的间隙配合，装配时可直接插入卡套管内孔完成径向定位，避免拧紧过程中工装与固定环出现径向窜动；上部大直径段的外径略大于透镜固定环的外径，端面十字槽的宽度与固定环上的对位凸筋宽度匹配，凸筋可完全嵌入槽内，拧紧时不会出现打滑、啃伤固定环表面的问题。上下端面的十字槽采用同轴设计，槽的中心与工装圆柱轴线的同轴度控制在0.02mm以内，确保拧紧透镜固定环时，其与下部卡套管固定环的同轴度满足装配要求，不会出现光轴偏移。

　　设计过程中，特意将工装的总高控制在85mm，上部操作段高度30mm，下部导向段高度55mm，既保证导向段插入卡套管后有足够的定位长度，避免工装倾斜，又让上部操作段露出装配面足够高度，方便操作人员用手或者配套扳手施力。工装外圆做了0.5mm的圆角过渡，避免装配时刮伤透镜周边的镜筒内壁涂层；十字槽的槽深设计为2mm，既保证足够的咬合深度传递扭矩，又不会因为槽深过大导致固定环凸筋受力变形。

　　在实际产线应用中，这款工装可覆盖PVS14夜视仪两类固定环的装配工序：装配卡套管固定环时，将工装下端十字槽对准固定环凸筋插入，导向段伸入镜筒内孔定位，匀速施加扭矩即可将固定环拧紧到位，不会出现固定环偏斜导致的卡滞；装配透镜固定环时，翻转工装，用上端十字槽对准透镜固定环的凸筋，依托工装自身的圆柱导向，可保证透镜固定环与下方卡套管固定环的同轴度，拧紧过程中透镜受力均匀，不会出现局部压应力过大导致的透镜崩边或者镀膜损伤。相较于通用卡簧钳或者尖嘴钳的装配方式，这款专用工装可将单台PVS14固定环装配的不良率从12%降至0.3%以下，同时装配效率提升40%左右，也避免了通用工具对固定环表面造成的划痕、变形等外观损伤。

　　工装的材质选用45号钢做调质处理，硬度达到HB220-250，具备足够的强度与耐磨性，长期使用不会出现十字槽变形、外圆磨损的问题，表面做发黑处理，可起到防锈作用，适合车间产线长期频繁使用。其结构没有多余的复杂特征，加工难度低，普通车床配合线切割即可完成加工，制造成本低廉，适合夜视仪装配车间批量配备，也可作为PVS14设备售后维修的专用工具，解决野外维修时固定环装配对位难的问题。
