测地线三角拼接Epcot球体结构设计

　　在做展陈装置、科普教具以及主题场景装饰的结构选型时，测地线类球体结构一直是兼顾视觉辨识度与结构稳定性的优选方案，这款三角面拼接的Epcot球体结构，正是针对这类场景做的简化版结构设计，还原了经典太空船地球的测地线几何特征，同时做了结构轻量化处理，适配小比例展示类场景的制作需求。从实际应用场景来看，这类球体结构可用于科技馆的地理科普展项，作为地球结构演示的载体，也可用于主题商业空间的装饰装置，或是文创类拼装产品的结构原型，甚至可以作为小型穹顶建筑的缩比验证模型，用来测试三角面拼接结构的受力分布与装配逻辑。

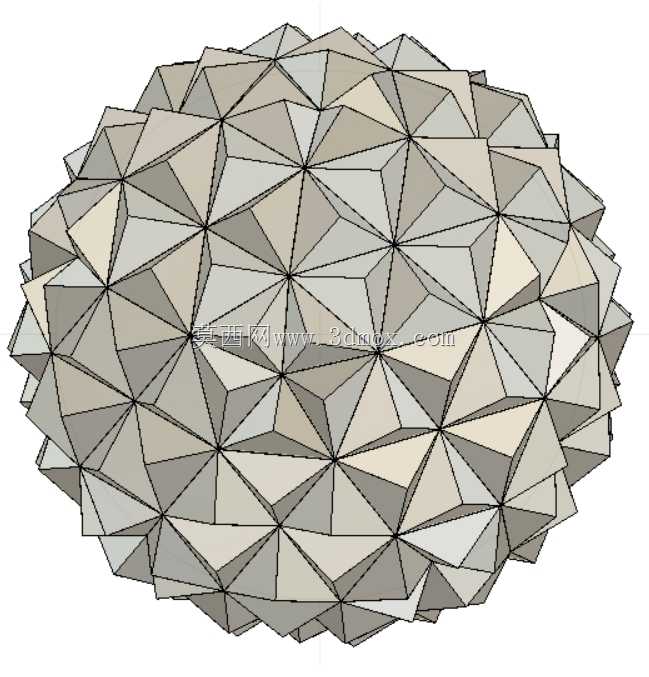

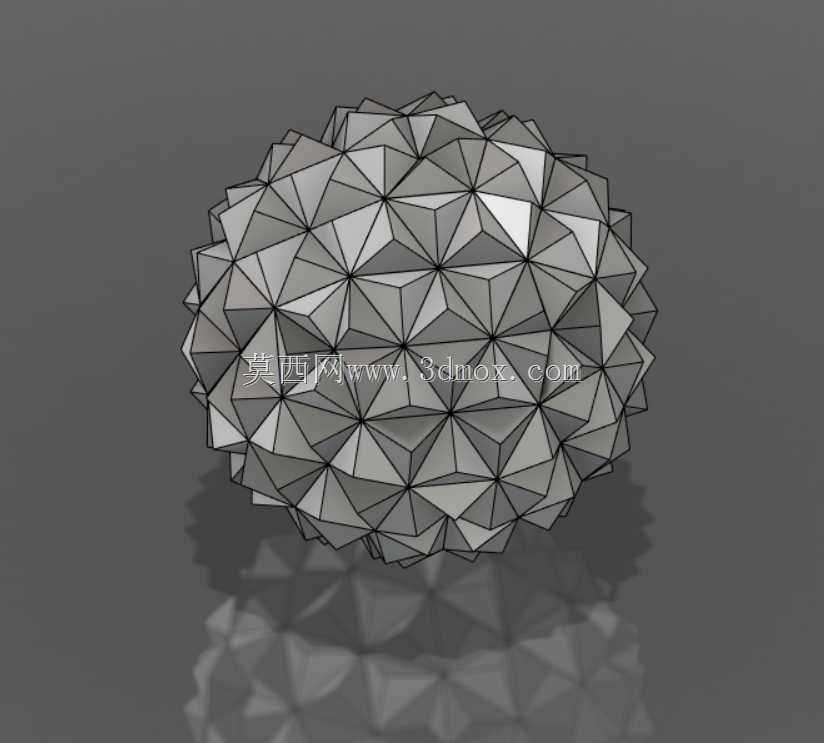

　　从结构功能特性来看，整个球体采用等边三角形面单元拼接构成完整球面，相比传统经纬分割的球面结构，三角面拼接的测地球体具备更优的结构刚度，每个三角单元的受力可以通过相邻的边均匀传递到整个球面，在相同材料厚度下，能承受更大的外部载荷，不容易出现局部凹陷变形。所有三角面单元的形状一致性较高，在实际加工制作时，不管是采用3D打印、钣金折弯还是板材切割拼接，都可以通过批量加工相同规格的三角单元来降低制作成本，减少异形零件的加工难度。球体表面的三角单元分割遵循测地线几何算法，所有顶点都分布在同一个理想球面上，拼接完成后整体球面的圆度误差可以控制在较小范围内，不会出现局部凸起或凹陷的问题，保证外观的规整度。

　　设计思路上，这款结构没有复刻原版Epcot球体的复杂内部支撑与外部细节，而是做了核心几何特征的提取，将原本复杂的多层结构简化为单层三角面拼接壳体，既保留了测地线球体的标志性外观，又降低了建模与加工的复杂度。在建模过程中，首先确定球体的基准直径，再通过测地线分割算法将球面划分为若干大小均匀的三角网格，每个三角面的边长偏差控制在合理范围内，避免出现过大或过小的三角单元导致拼接困难。相邻三角面之间的拼接边做了等长处理，实际装配时不需要对每个零件做单独适配，按照网格顺序即可完成整球拼接，降低装配的出错概率。考虑到展示类场景的安装需求，球体底部预留了平面安装接口，可以直接固定在展示台、支架等配套结构上，不需要额外做复杂的转接件设计。

　　从安装边界与尺寸适配角度来说，这类结构可以根据实际使用场景灵活缩放尺寸，如果是做桌面级科普教具，整体直径可以控制在200mm到300mm之间，采用PLA材质3D打印即可完成制作，单个三角单元的壁厚设置在1.5mm到2mm就能满足结构强度要求，整体重量不会超过1kg，普通桌面展台即可承载。如果是做大型展陈装置，整体直径放大到2m到3m时，三角单元可以采用亚克力板或者薄铝板切割制作，每个单元之间通过角码或者粘接方式固定，内部可以增加环形支撑筋来提升整体结构的抗风、抗形变能力，安装时底部通过法兰盘与地面基础固定，保证整体结构的稳定性。需要注意的是，当球体尺寸放大到1m以上时，需要在球体内部预留检修与走线空间，如果要在球体内部加装灯光、演示屏幕等设备，可以在对应位置的三角单元做可拆卸设计，方便后期设备维护与更换。

　　在实际工程应用中，这类三角拼接球体结构还有一个明显优势，就是表面的三角单元可以单独更换，如果某一个面出现破损或者需要更换展示内容，只需要拆下对应的三角单元即可，不需要拆解整个球体，大幅降低后期维护成本。同时，三角面的平面特征也方便粘贴展示画面、喷涂标识或者安装太阳能板等附加组件，相比曲面球面，平面单元的附件安装难度更低，固定更加牢靠。对于结构设计从业者来说，这类测地线球体的建模逻辑也可以延伸到其他异形曲面壳体设计中，通过将复杂曲面拆分为若干平面单元的方式，降低曲面结构的加工难度，平衡外观效果与加工成本之间的矛盾，在展陈装置、临时建筑、装饰造型等领域都有很高的复用价值。
