参数化复合行星齿轮传动结构设计

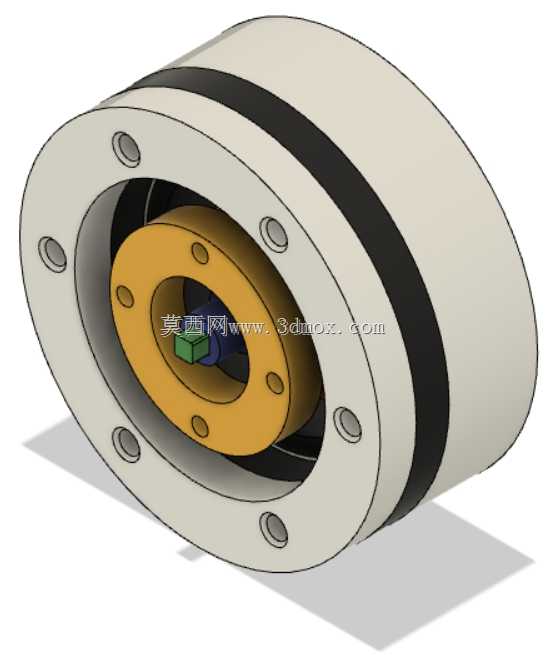

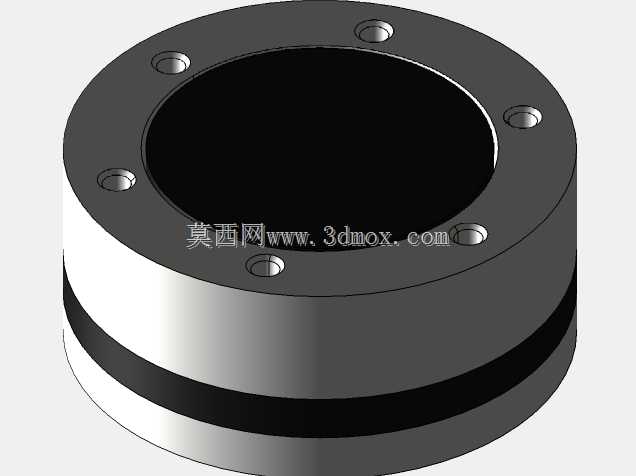

　　在精密传动设备的设计迭代中，行星齿轮结构始终是小空间大传动比需求场景下的核心解决方案，这套参数化复合行星齿轮结构，正是针对紧凑安装空间下的多级传动需求开发，可直接适配工业机器人关节、精密回转工作台、小型伺服传动模组等对传动精度、回差控制、安装体积有严格要求的场景。不同于常规单级行星轮系，这套结构采用复合轮系布局，将内外啮合齿轮组集成在同一筒状壳体内，输入端可直接对接伺服电机输出轴，输出端采用法兰式连接结构，端面上均匀分布6个安装通孔，可直接与负载端的连接法兰锁附，无需额外设计转接法兰，能有效缩短传动链的轴向尺寸。从实际安装边界来看，壳体采用圆柱筒式外形，最大外径适配常规60系列伺服电机的安装尺寸，轴向总长度控制在单级行星减速器的1.

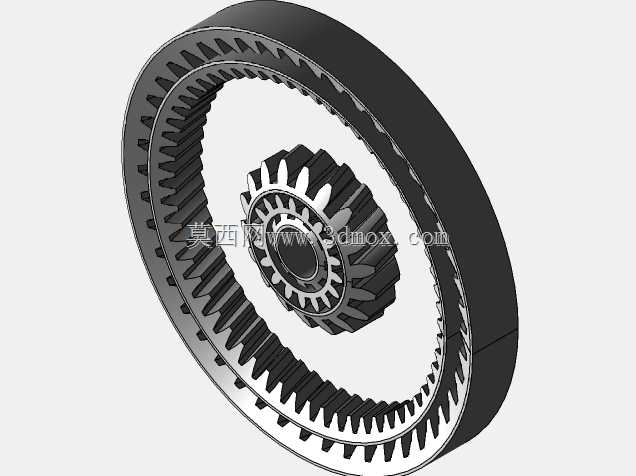

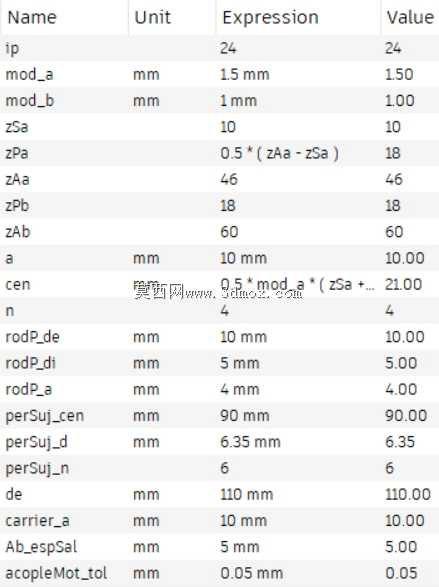

　　2倍范围内，却能实现单级结构2倍以上的传动比，在同功率等级的传动方案中，径向占用空间比平行轴齿轮结构缩小40%以上，非常适合安装空间受限的自动化设备内部布局。设计过程中采用参数化建模逻辑，所有齿轮的模数、齿数、齿宽、行星轮数量、安装孔位分布、壳体壁厚等参数均做了关联驱动，调整核心参数即可快速生成不同传动比、不同负载等级的衍生结构，无需重新从零开始搭建装配关系，能大幅缩短同系列产品的设计周期。结构上的内齿圈直接集成在壳体内部，与外壳做成一体化结构，既减少了零件数量，又能保证内齿圈与壳体的同轴度，降低装配时的累积误差；太阳轮与输入轴采用一体式设计，行星轮通过销轴均匀分布在行星架上，行星架同时作为输出端的连接法兰，动力从太阳轮输入后，

　　经过行星轮与内齿圈的复合啮合，最终由行星架输出，整个传动链的受力均匀分布在多组行星轮上，单齿承受的载荷比定轴齿轮结构降低60%左右，能承受更大的冲击负载。在实际选型适配时，需要注意输入端的轴孔配合公差，这套结构的输入轴孔采用键槽连接，可适配标准平键的传动扭矩传递，输出法兰的端面跳动控制在0.02mm以内，能满足精密传动场景下的回转精度要求；壳体外侧的环形槽可用于安装密封胶圈，实现壳体内部的润滑脂密封，避免长期运转过程中润滑脂泄漏，同时阻挡外部粉尘进入啮合区域，延长齿轮的使用寿命。不同于市面上常规的行星减速结构，这套复合轮系在设计时特意优化了行星轮的排布角度，将相邻行星轮的相位差做了调整，能有效降低齿轮啮合过程中的振动和噪音，

　　在额定转速下运转时的噪音比普通行星结构低5-8分贝，适合对噪音控制有要求的实验室设备、医疗检测设备等场景。建模过程中所有齿轮的齿形都按照标准渐开线齿廓生成，啮合侧隙控制在合理范围内，既不会因为侧隙过大导致传动回差超标，也不会因为侧隙过小出现运转卡滞、温升过高的问题；行星轮与销轴之间预留了轴承安装位，可根据负载等级选配滑动轴承或者滚动轴承，轻载场景下采用铜套滑动轴承即可满足寿命要求，重载场景下可替换为微型深沟球轴承，进一步降低传动阻力，提升运转效率。从装配逻辑来看，整个结构的零件全部采用同轴装配，没有复杂的偏心结构，装配时只需按照顺序将太阳轮、行星轮组件、内齿圈壳体、端盖依次组装即可，不需要特殊的工装夹具，普通装配工人经过简单培训就能完成组装，能有效降低生产环节的装配成本。在实际应用中，这套结构还可以根据客户的具体需求，调整输出法兰的安装孔位置、输入轴的直径和连接形式，甚至可以在壳体外部增加安装耳座，适配不同设备的安装固定需求，参数化的模型架构让这些定制化调整只需要修改对应参数就能快速生成新的模型和工程图，不需要反复调整装配关系，能快速响应定制化的订单需求。
