舰载近程防御武器系统结构设计

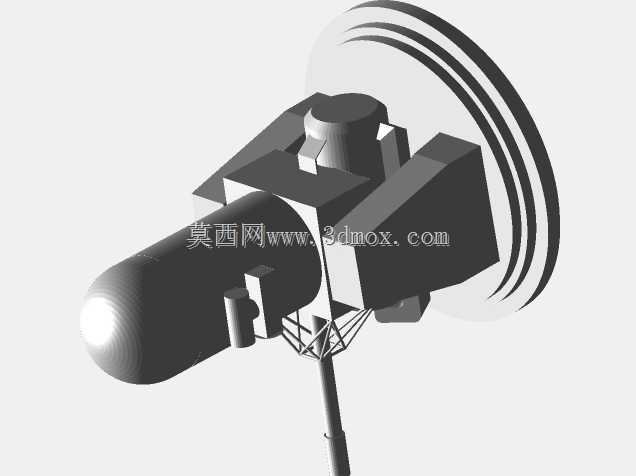

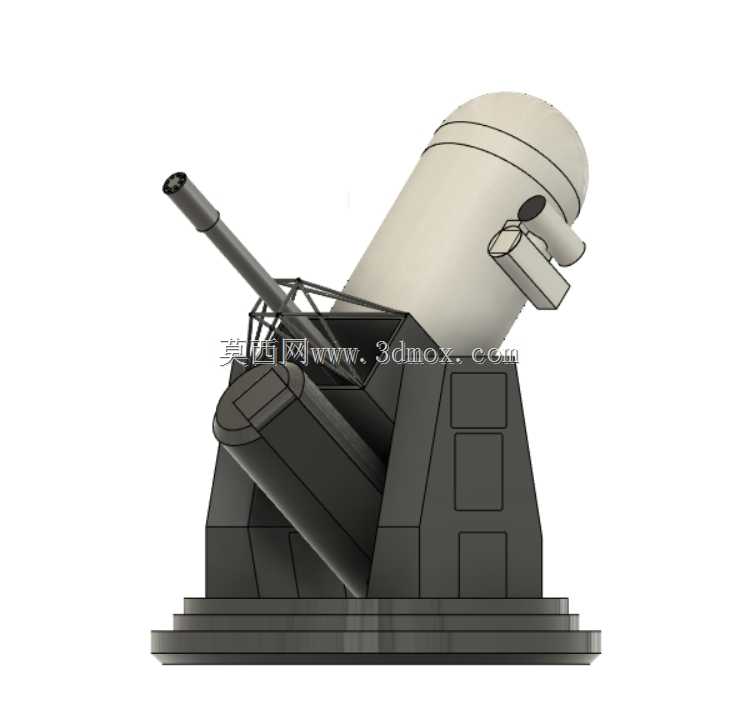

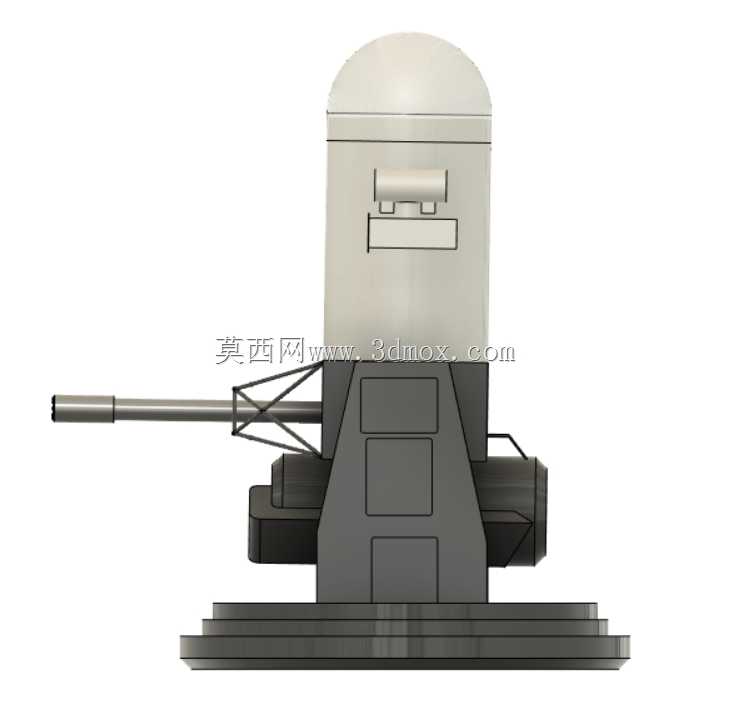

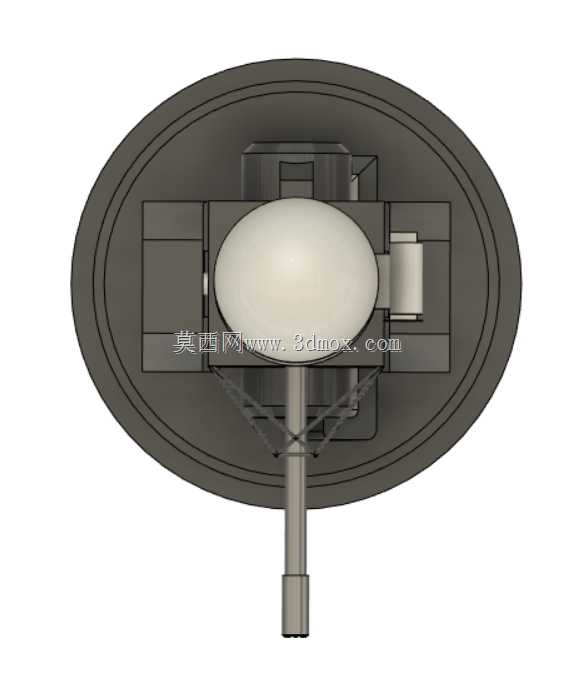

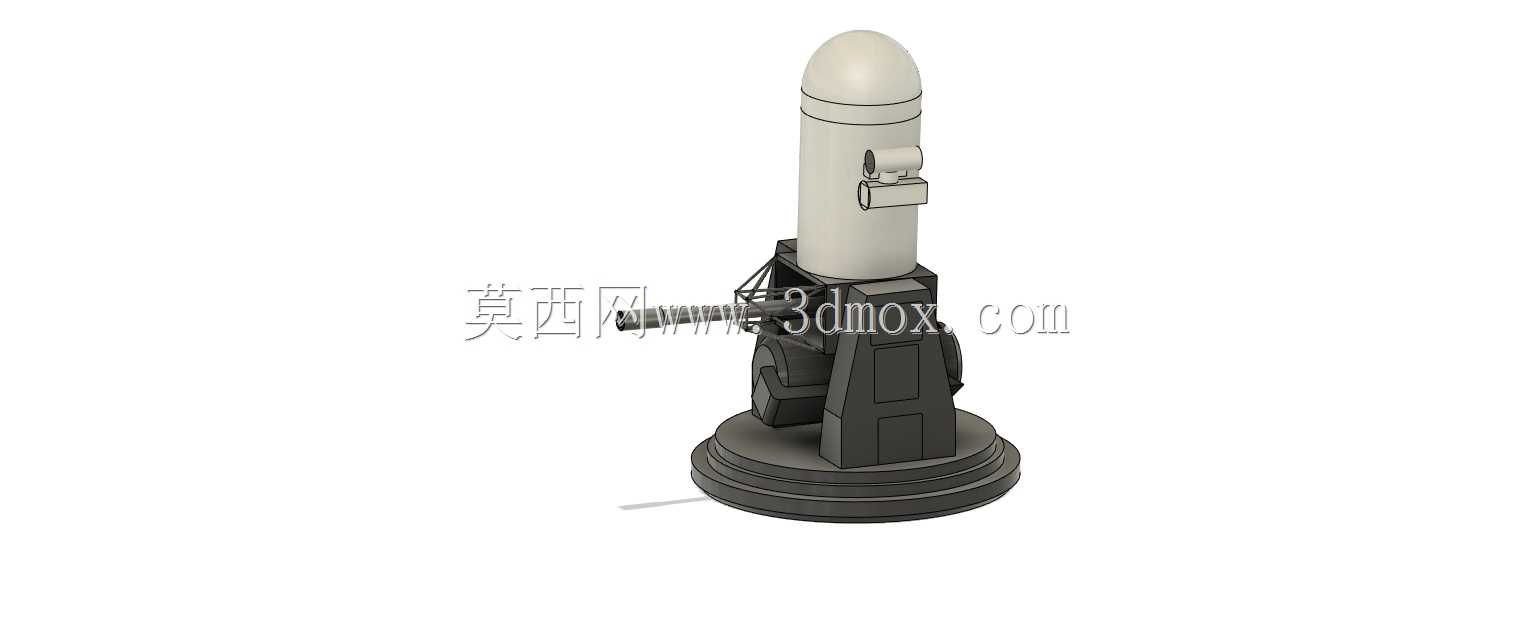

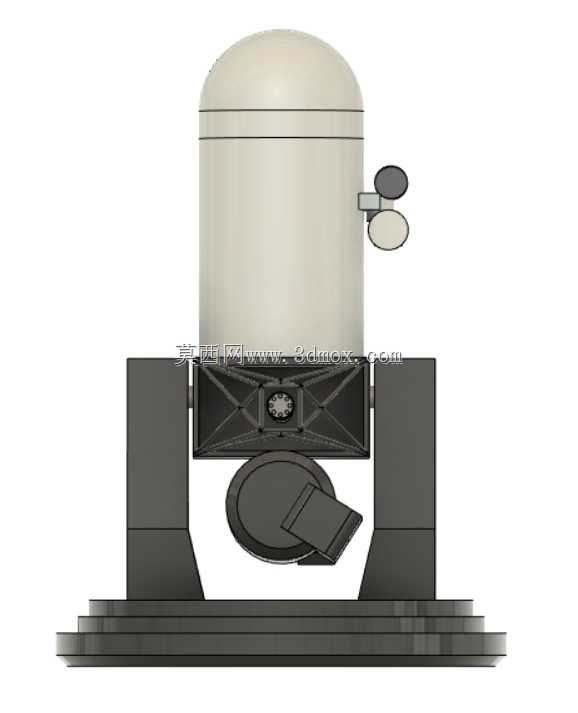

　　这套三维结构完整还原了舰载末端防御武器站的全装配关系，从底座安装法兰到顶部雷达整流罩的每一处连接结构都做了等比例复刻，没有做过度的外观简化，方便结构设计人员直接参考安装边界与运动干涉校核。在实际舰船部署场景中，这类装备承担的是最后一道防空反导拦截任务，主要应对突破外层防御圈的低空突防目标，包括亚音速反舰导弹、低空突防飞行器、近距离小型水面目标，其部署位置通常在舰艇甲板的开阔舷侧或舰艏舰艉平台，要求全向射界无遮挡，同时底座结构需要承受高射速连发射击的强后坐载荷。从功能特性来看，整套系统分为下部炮塔回转支撑结构、中部火力单元、上部搜索跟踪雷达舱三个核心舱段，下部底座采用圆形法兰安装结构，法兰面预留了均匀分布的紧固螺栓孔位，

　　适配舰艇甲板的预埋安装基座，回转支撑采用大直径回转支承结构，能够实现360度全向水平回转，回转部分的走线通过中心滑环结构实现，避免连续回转过程中的线缆缠绕问题。中部火力单元集成了身管、摇架、供弹机构、俯仰驱动组件，身管组采用多管旋转结构设计，摇架两侧设置了俯仰铰接耳轴，耳轴位置经过重心配平计算，使得俯仰驱动负载处于合理区间，俯仰角度范围覆盖负角度到大仰角区间，既可以打击低空掠海目标，也能应对大角度俯冲目标，供弹链路从弹舱到身管进弹口的路径做了平滑过渡，避免高速供弹过程中的卡弹风险。上部雷达舱采用流线型整流罩设计，整流罩为透波材料适配结构，内部预留了搜索雷达、跟踪雷达、光电跟踪设备的安装空间，雷达舱与火力单元随动，

　　能够在跟踪目标的同时让身管始终指向目标提前量位置，缩短射击反应时间。设计思路上完全遵循实装的模块化装配逻辑，所有可拆卸部件都保留了真实的连接接口，比如雷达舱与炮塔的连接螺栓、身管组与摇架的固定结构、底座与回转平台的密封结构都做了细节还原，没有做一体化的简化处理，方便后续做结构拆分、运动仿真、有限元分析等二次开发工作。外形尺寸方面，整套模型的总高度、底座直径都按照实装比例缩放，安装边界严格控制在底座法兰的投影范围内，回转过程中最外侧部件的扫掠半径也做了准确还原，在做舰艇甲板布局规划时，可以直接导入模型做干涉检查，确认与周边甲板设备、舰体结构的安全距离，避免射界遮挡或者回转碰撞问题。另外模型中也还原了设备外部的检修口盖、管线接口、

　　吊装吊点等附属结构，这些细节在实际装备维护、吊装作业中都是必须考虑的结构要素，比如炮塔侧面的检修舱门位置对应内部供弹机构、驱动电机的维护操作空间，顶部吊点的位置经过重心计算，确保吊装过程中设备保持水平姿态，不会发生侧翻。对于从事舰载设备设计、武器站结构研发、防务装备仿真的工程人员来说，这套模型可以直接作为方案设计阶段的布局参考，也可以用来做运动机构原理演示、虚拟射界分析的基础载体，不需要从零开始搭建基础结构，能够大幅缩短前期方案建模的周期。需要注意的是，模型还原的是装备的机械结构部分，内部的电子元器件、火控系统逻辑没有做具象化呈现，重点突出的是机械装配关系、外形安装尺寸、运动部件的行程范围，完全满足结构设计层面的参考需求，在做安装基座设计时，可以参考底座法兰的螺栓分布、载荷传递路径，计算甲板基座需要的结构强度，匹配对应的加强筋布局，确保连发射击时的结构稳定性，避免振动过大影响射击精度。
