3.5米翼展太阳能固定翼无人机机身结构

这款固定翼无人机机身结构，核心面向长航时太阳能低空作业场景设计，适配大范围地理测绘、林区火情巡检、输电线路常态化巡查、边境线低空巡逻这类对续航时长有严苛要求的任务场景，这类场景往往不支持频繁起降补能，需要飞行器依靠太阳能电池供电实现数小时甚至跨昼夜的持续飞行，因此机身结构的设计优先级从一开始就围绕极致轻量化、结构刚度匹配、太阳能组件安装适配三个核心方向展开。

从实际用途来看，该机身作为整架无人机的核心承载基体，需要承担前端动力系统的安装固定、机翼载荷传递、尾翼操纵机构的走线与安装、机载航电设备的舱内布置等功能，区别于常规油动固定翼无人机的机身设计，这款结构不需要预留燃油箱的安装空间，也不需要承受燃油发动机带来的高频振动，因此在结构形式上可以做更极致的轻量化取舍。

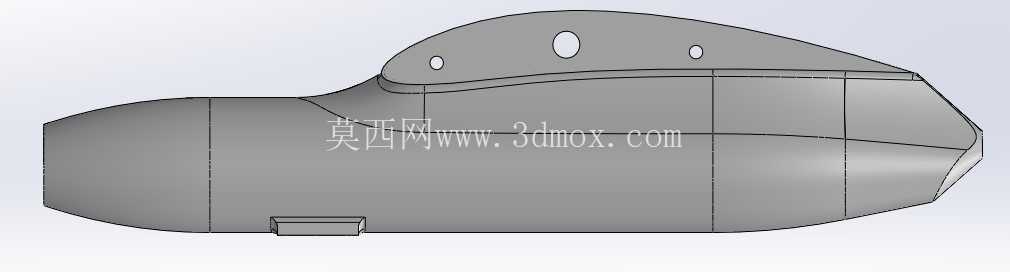

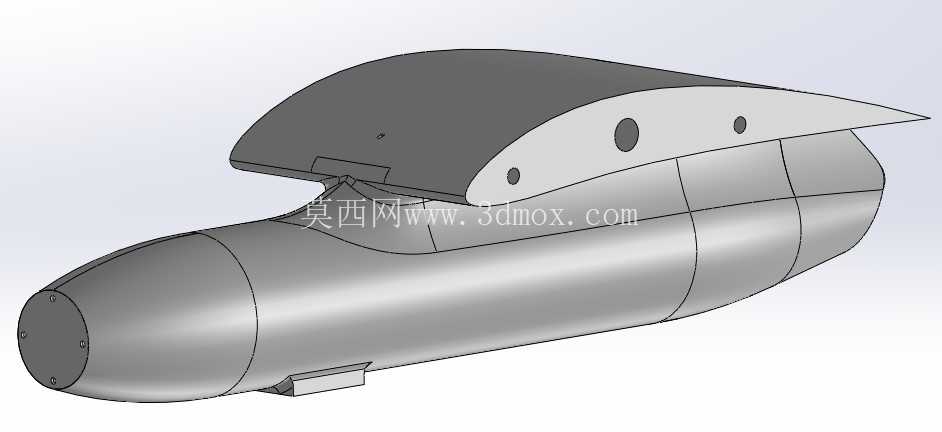

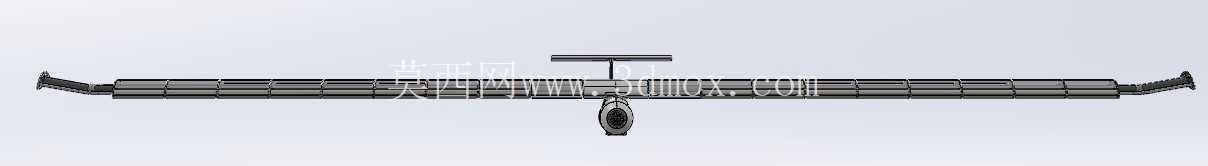

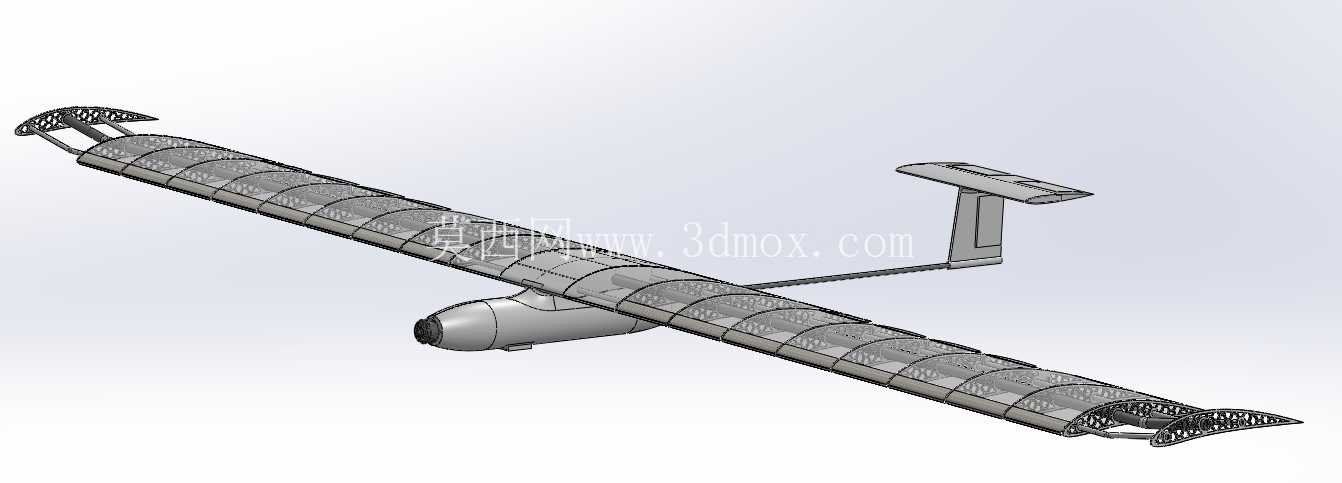

设计思路上，首先确定了3.5米的翼展边界，这个尺寸属于小型固定翼无人机的范畴，既能够保证机翼有足够的面积铺设太阳能电池片，满足低光照条件下的供电功率需求，同时也能控制整机的起飞重量，保证单人即可完成外场的组装与弹射起飞作业，不需要复杂的地面辅助设备。机身主体采用了镂空桁架式的结构形式，而非传统的蒙皮加隔框的封闭结构，这种设计的核心考量是尽可能去除非承载区域的材料，将结构重量集中在主承力路径上：从前端电机安装座向后延伸的主承力梁，贯穿整个机身长度，承担飞行过程中的弯曲与扭转载荷，两侧机翼的连接接头直接与主承力梁做一体化设计，避免了额外连接结构带来的重量增量；桁架结构的杆件排布完全按照飞行工况下的载荷流线布置，在机翼安装位置、尾翼撑杆连接位置做了局部的结构加强，保证大过载机动或者突风工况下的结构强度冗余。

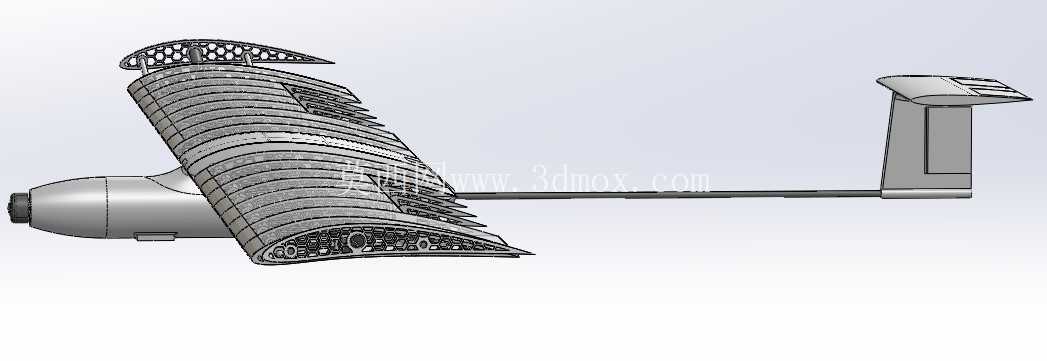

机身壁面设计为超薄结构，后续仅需要覆盖玻璃纤维蒙皮即可维持气动外形，这种超薄壁设计配合镂空桁架，能够把机身段的结构重量控制在极低的水平，给太阳能电池、储能电池、航电设备预留足够的重量配额。顶部的平面结构专门做了安装基准面设计，能够直接贴合铺设柔性太阳能电池板，不需要额外做安装支架，进一步降低了整机的结构重量。尾翼部分采用了撑杆式的连接结构，将水平尾翼与垂直尾翼布置在机身末端的后方，通过两根碳纤维撑杆与机身主承力梁连接，这种设计既能够拉长尾翼的力臂，提升操纵效率，减小尾翼的面积从而降低结构重量，同时也避免了长机身带来的重量增量。

安装边界方面，前端的电机安装座预留了标准的无刷电机安装孔位，适配常见的低空固定翼无人机动力电机，安装座的同轴度公差控制在0.1mm以内，能够减少动力输出时的振动，提升飞行稳定性；机翼与机身的连接采用快拆式的接头设计，外场作业时不需要额外工具即可完成机翼的拆装，拆分后的整机可以放入常规的车载收纳箱，方便转场运输；机身内部的桁架空隙预留了航电设备、储能电池的安装空间，设备安装位置的重心与整机气动重心做了匹配设计，避免设备安装后出现重心偏移影响飞行姿态；操纵舵机的走线槽沿着主承力梁布置，既能够保护线路不受气流干扰，也方便后期的线路检修与更换。

在结构刚度匹配上，整个机身的设计变形量控制在翼展的千分之五以内，既能够避免飞行过程中结构变形过大影响气动效率，也不会因为刚度过高导致结构重量冗余，毕竟对于太阳能长航时无人机来说，每一克的重量节省都能够转化为续航时长的提升。玻璃纤维蒙皮的铺设只需要在桁架外表面做包覆即可，桁架的外轮廓已经按照气动外形做了修型，蒙皮粘接后不需要额外做打磨处理就能获得光滑的气动表面，降低飞行过程中的摩擦阻力。这种结构设计还有一个明显的优势，就是生产加工的门槛更低，不需要复杂的蒙皮成型模具，桁架结构可以通过轻质复合材料切割粘接成型，小批量试制阶段的加工成本与周期都远低于传统的封闭机身结构，适合科研场景下的快速迭代验证，后续如果需要调整机身长度、设备安装位置，只需要调整对应位置的桁架杆件即可，不需要重新制作整套机身模具。
